Mitsubishi Lancer / Lancer Wagon. Руководство - часть 303





54B

-432

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 6. Проверка состояния жгута проводов
между разъемом С=227 (клемма № 55)
электронного блока управления системой
ETACS и разъемом С=101 (клемма № 1)
выключателя системы аварийной
сигнализации

Проверьте состояние входной линии
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Повторная проверка системы
Проверьте правильность получения сигнала
выключателем системы аварийной
сигнализации (без искажений и помех).

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

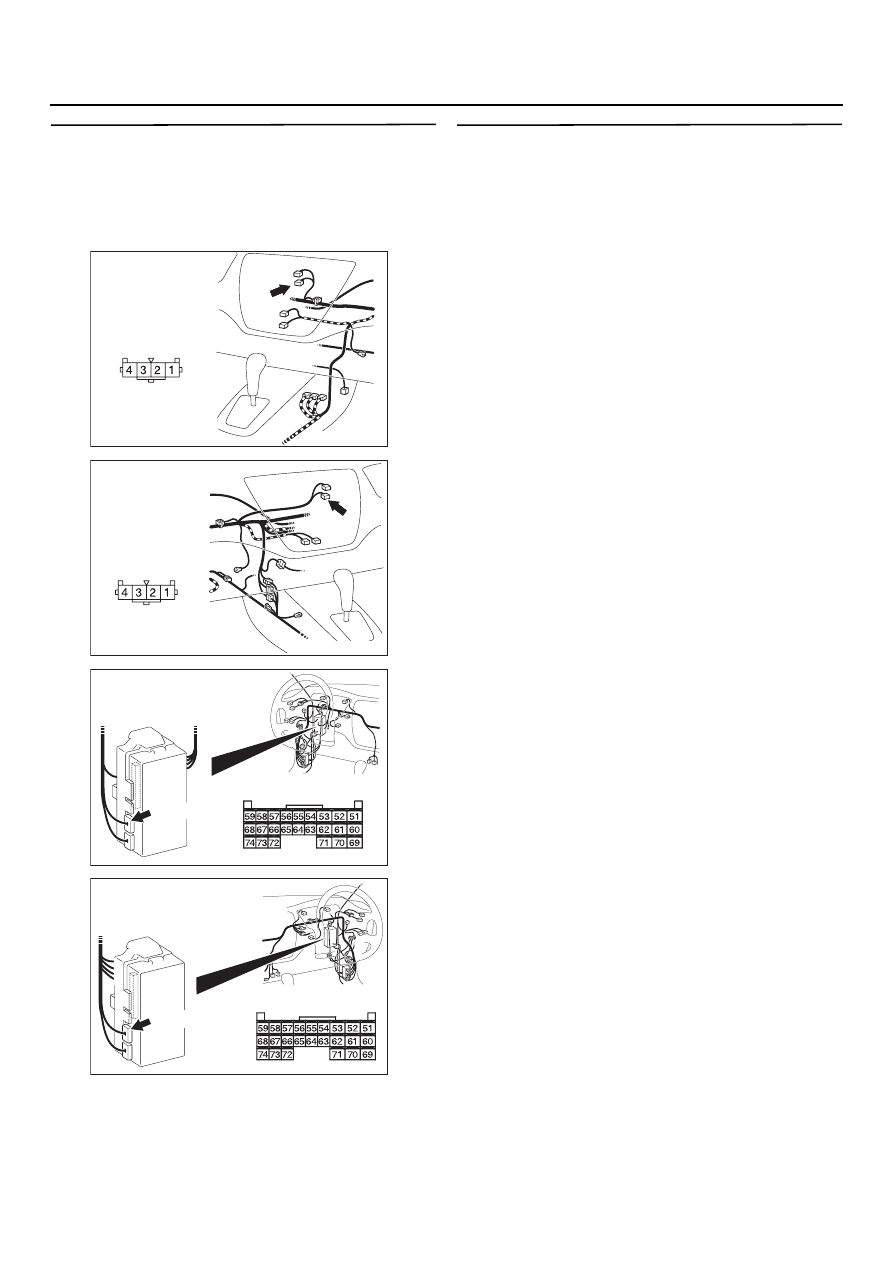

AC303802

Разъем: C=101
<Автомобиль
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303818

Разъем: C=101
<Автомобиль
с правым рулем>

AC

Вид со стороны
жгута проводов

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

54B

-433

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

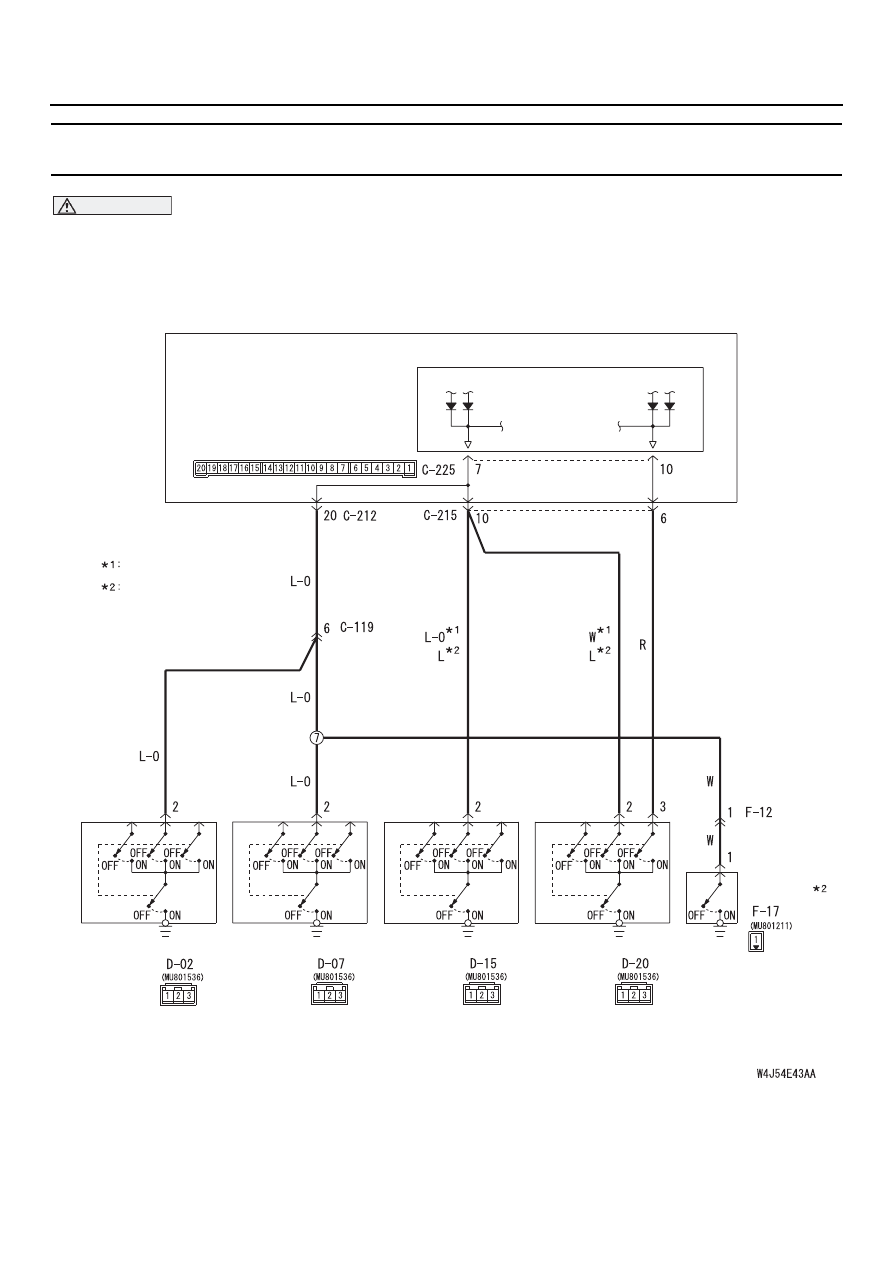

МЕТОДИКА ПРОВЕРКИ М=11: Не получены сигналы выключателей всех дверей.
<Автомобили с левым расположением органов управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

ЭБУ системы ETACS

Выключатель
передней
правой двери

Выключатель
задней правой
двери

Выключатель
задней левой
двери

Выключатель
передней
левой двери

Выключатель
задней двери

Вид со стороны монтажного блока

ПРИМЕЧАНИЕ:

Автомобиль

с кузовом "Седан"
Автомобиль

с кузовом "Универсал"

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Входная цепь выключателей всех дверей (автомобиль с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК

54B

-434

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Используются входные сигналы выключателей
всех дверей при работе с перечисленными ниже
функциями. Если сигнал(ы) аномальны,
эти функции нормально работать не будут.

Система дистанционного открывания замков
дверей.

Плафоны освещения салона автомобиля.

Возможные причины

Неисправность выключателей дверей.

Неисправность электронного блока
управления системой ETACS.

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка сигналов
Входной сигнал выключателя передней правой
двери.

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Обратитесь к методике проверки МD4
"Не получен сигнал выключателя
передней правой двери",

CTP. 54B-405

.

Переключатель
системы

Проверьте
состояние

Выключатель передней
правой двери.

При открытой двери
водителя

54B

-435

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 2. Проверка разъема: D=20 <передней
левой левой>, D=02 <передней правой >,
разъема D=07 <задней правой >, или
разъема D=15 <задней левой > разъемы
выключателей дверей или F=17 <задняя
дверь (Универсал)> разъем выключателя
задней двери, и разъем C=225 электронного
блока управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

Этап 3. Проверка правильности установки
выключателя двери
Проверьте, правильно ли установлен
выключатель двери на кузове автомобиля.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Установите выключатель двери
правильно.

Этап 4. Проверка состояния выключателя
двери
См. главу 42, "Дверь",

CTP. 42-35

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Замените переключатель двери.

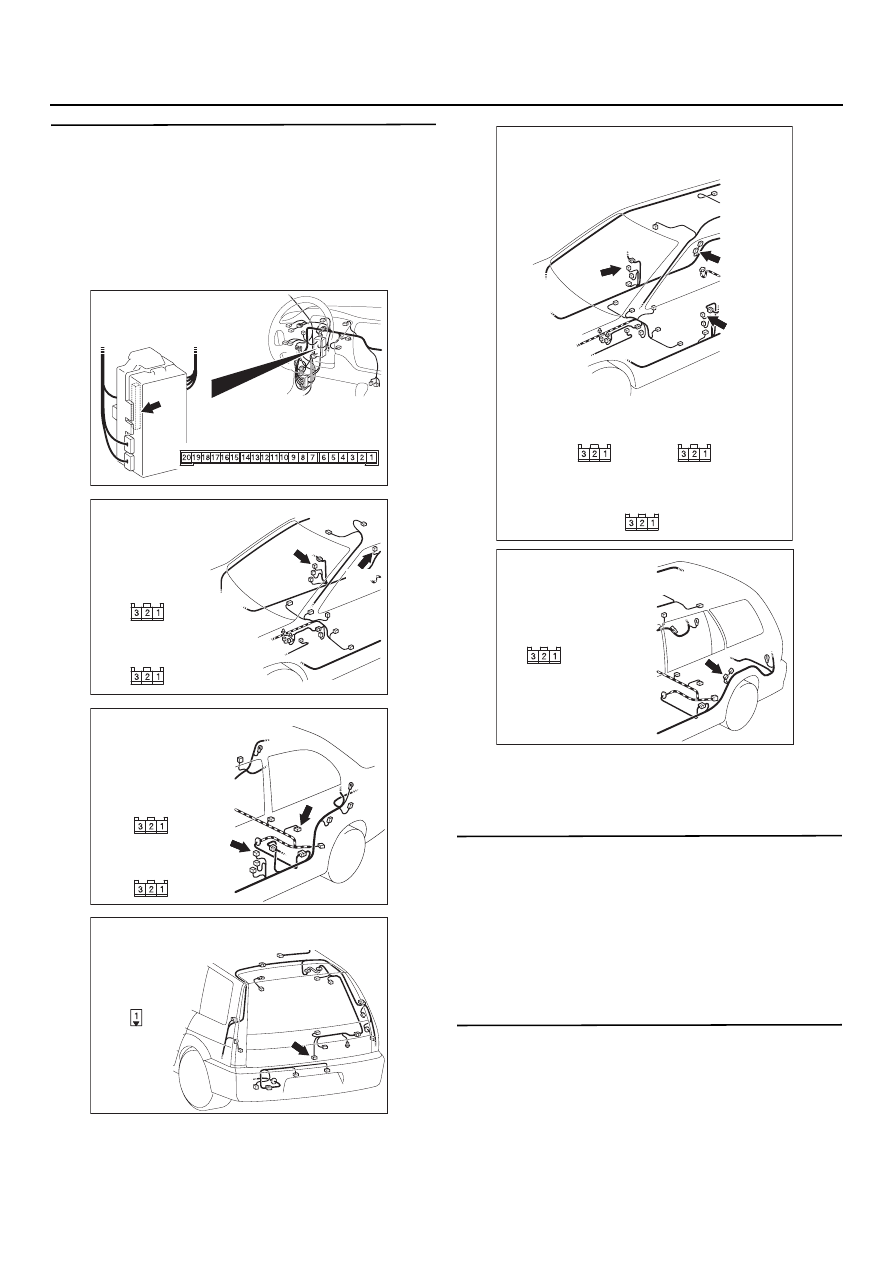

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303869

Вид со стороны
жгута проводов

AG

Разъемы: D=02, D=07 <Автомобиль
с кузовом "Седан"
и с левым расположением
органов управления>

Вид со стороны
жгута проводов

DD02

DD02

DD07

DD07

AC303871AG

Вид со стороны
жгута проводов

Вид со стороны
жгута проводов

DD15

DD15

DD20

DD20

Разъемы: D=15, D=20 <Автомобиль
с кузовом "Седан" и с левым
расположением
органов управления>

AC303954

Вид со стороны
жгута проводов

AD

Разъем: F=17 <Автомобили с кузовом
"Универсал", с левым расположением
органов управления>

AC303916

Вид со стороны
жгута проводов

DD07

DD20

DD02

AD

Разъемы: D=02, D=07, D=20
<Автомобиль с кузовом "Универсал" и с левым
расположением органов управления>

DD07

Вид со стороны
жгута проводов

DD02

Вид со стороны
жгута проводов

DD20

AC303917 AD

Вид со стороны
жгута проводов

Разъем: D=15 <Автомобиль
с кузовом "Универсал"
и с левым расположением
органов управления>
