54B

-428

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 6. Проверка состояние жгута проводов
между разъемом С=202 (клемма № 6)
выключателя системы предупреждения
о вставленном ключе зажигания и разъемом
С=226 (клемма № 30) электронного блока
управления системой ETACS

•

Проверьте состояние входной линии
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Повторная проверка системы
Проверьте, получен ли нормальный сигнал
выключателя системы предупреждения
о вставленном ключе зажигания.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

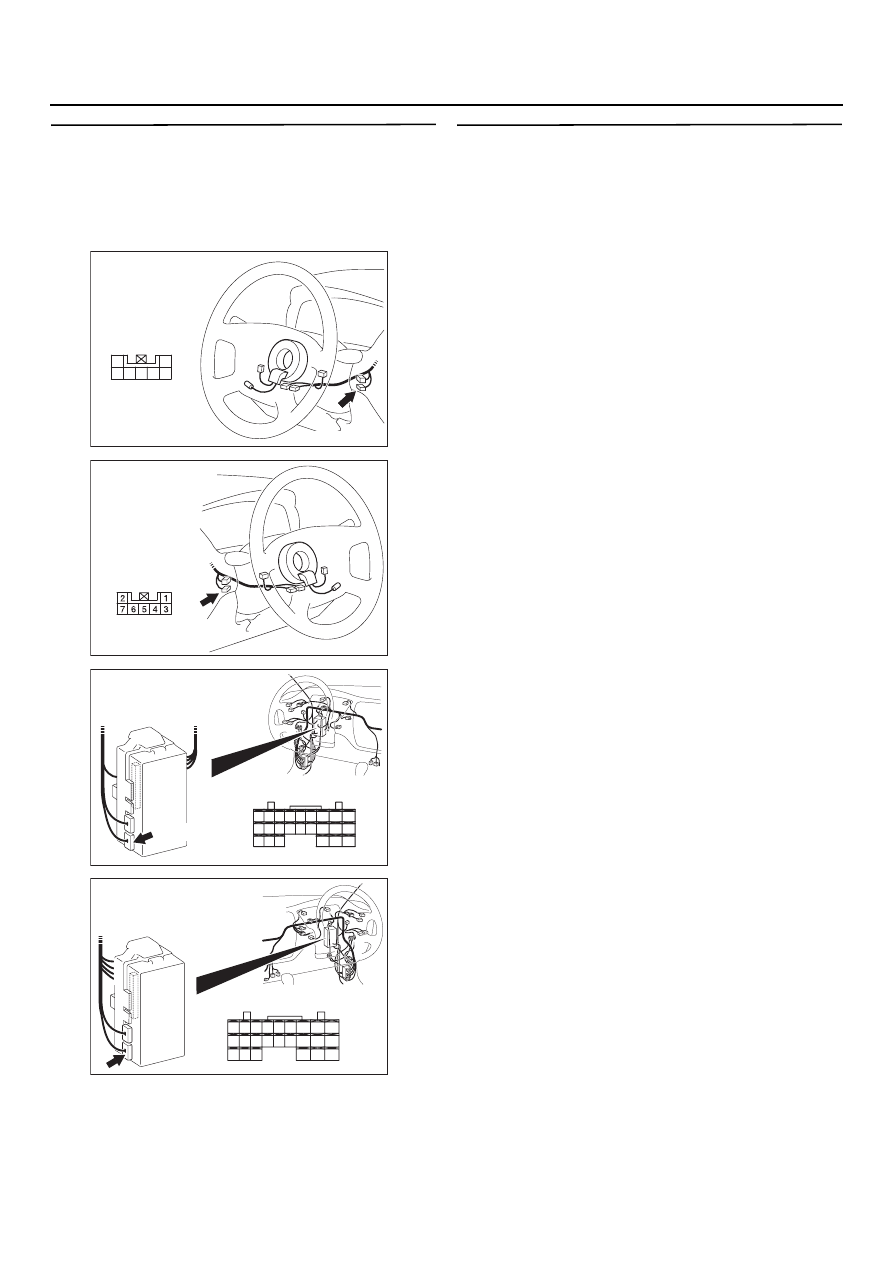

AC303806 AD

Разъем: C=202
<Автомобиль
с левым рулем>

Вид со стороны
жгута проводов

2
7 6

1
3

5 4

AC303820 AB

Вид со стороны
жгута проводов

Разъем: C=202
<Автомобиль
с правым рулем>

AC303810

Разъем: C=226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

CD226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C=226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

54B

-429

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ М=10: Не получен сигнал выключателя системы аварийной
сигнализации

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Используется входной сигнал выключателя
системы аварийной сигнализации при работе,
с перечисленными ниже, функциями.
Если сигнал аномален, эти функции нормально
работать не будут.

•

Система дистанционного управления
замками дверей (регистрация
зашифрованного кода).

•

Фонари аварийной сигнализации.

Возможные причины

•

Неисправность выключателя системы
аварийной сигнализации.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

ЭБУ системы
ETACS

Выключатель
аварийной
сигнализации

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

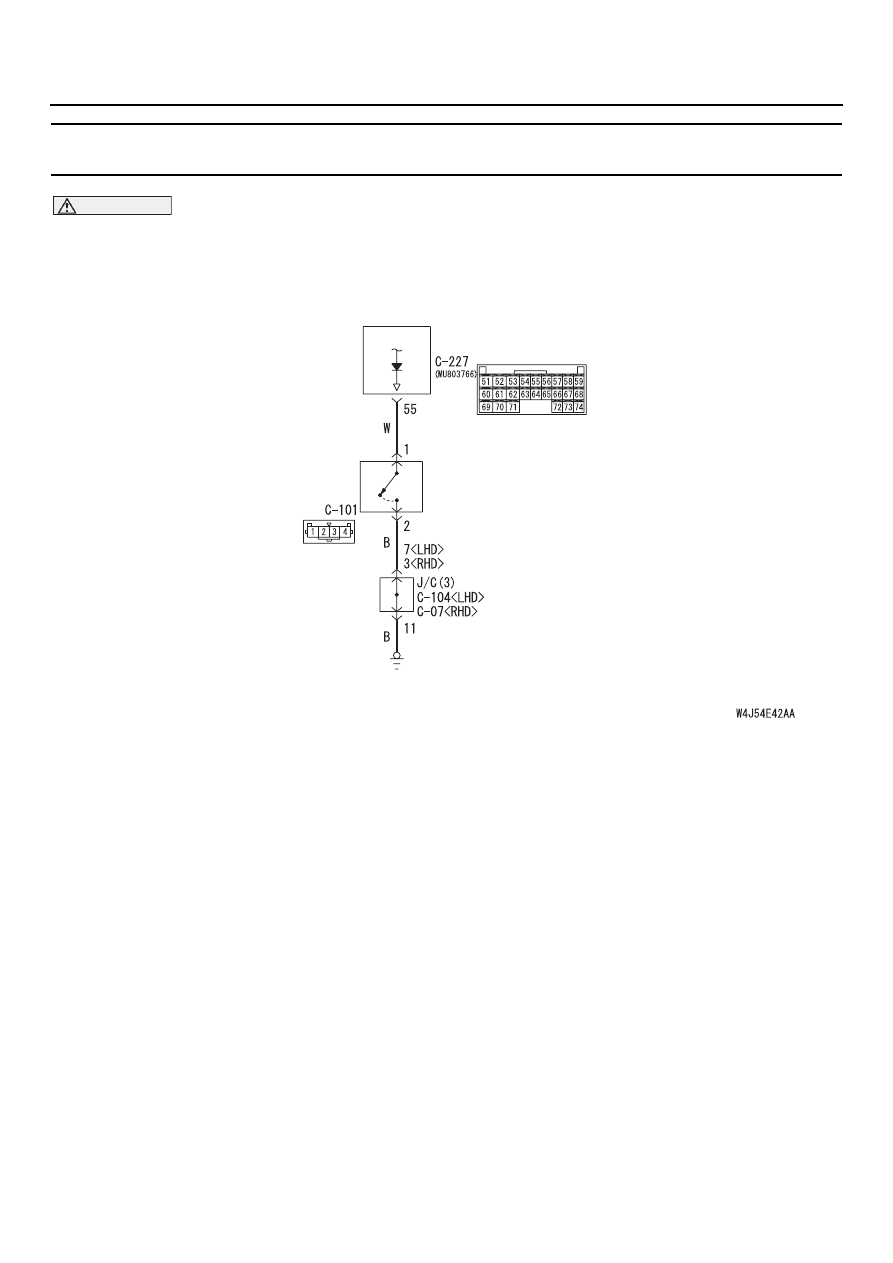

Входная цепь выключателя аварийной сигнализации

*1

*1

*2

*2

ВЫКЛ.

ВКЛ.

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
       органов управления (LHD)
*2: Автомобиль с правым расположением
       органов управления (RHD)

54B

-430

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема: Разъем C=101
выключателя системы аварийной
сигнализации

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния выключателя
системы аварийной сигнализации
См. главу 54A, "Выключатель системы
аварийной сигнализации",

CTP. 54A-100

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Замените выключатель системы
аварийной сигнализации.

ЭТАП 3. Измерение сопротивления
на разъеме С=101 выключателя системы
аварийной сигнализации

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой

№ 2 разъема СD101 выключателя системы
аварийной сигнализации и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Перейдите к Этапу 4.

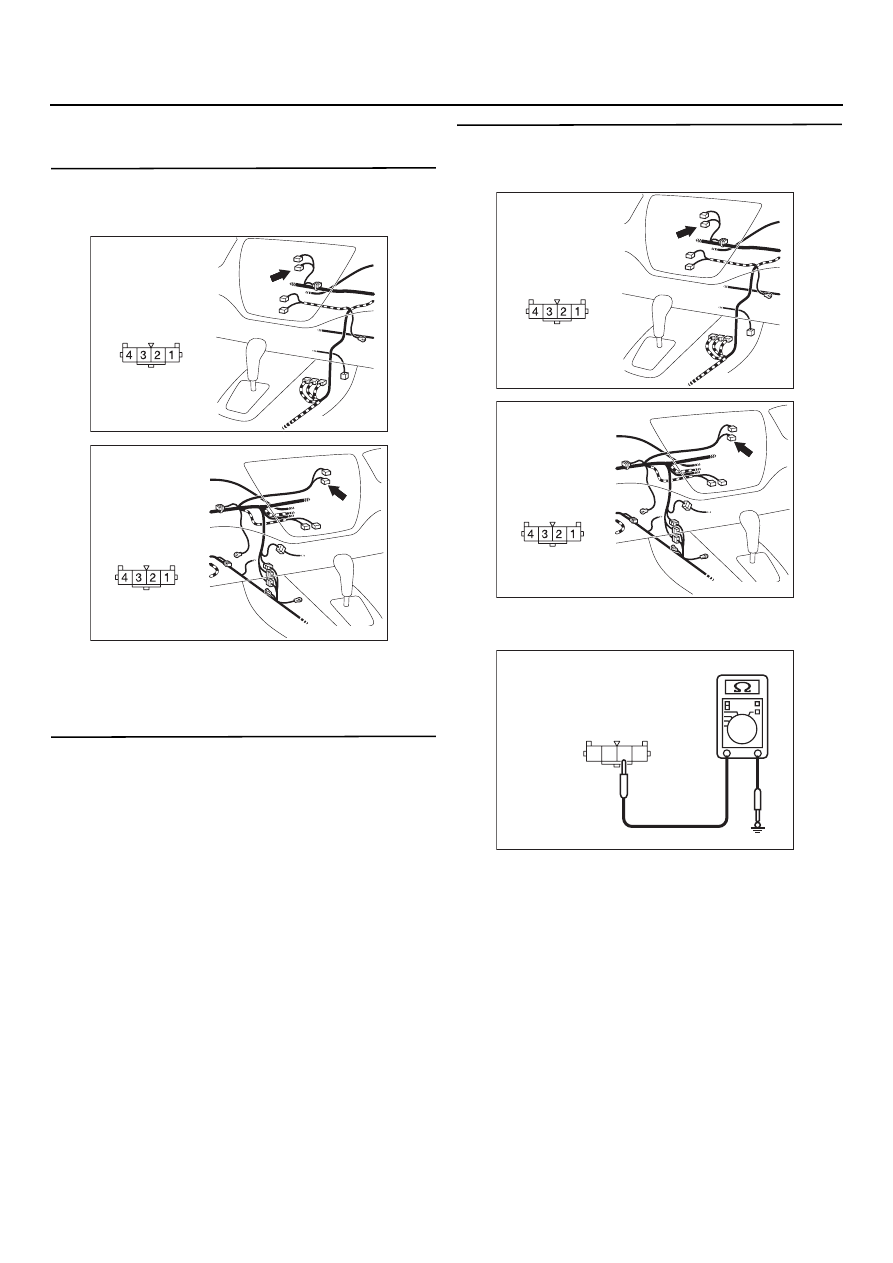

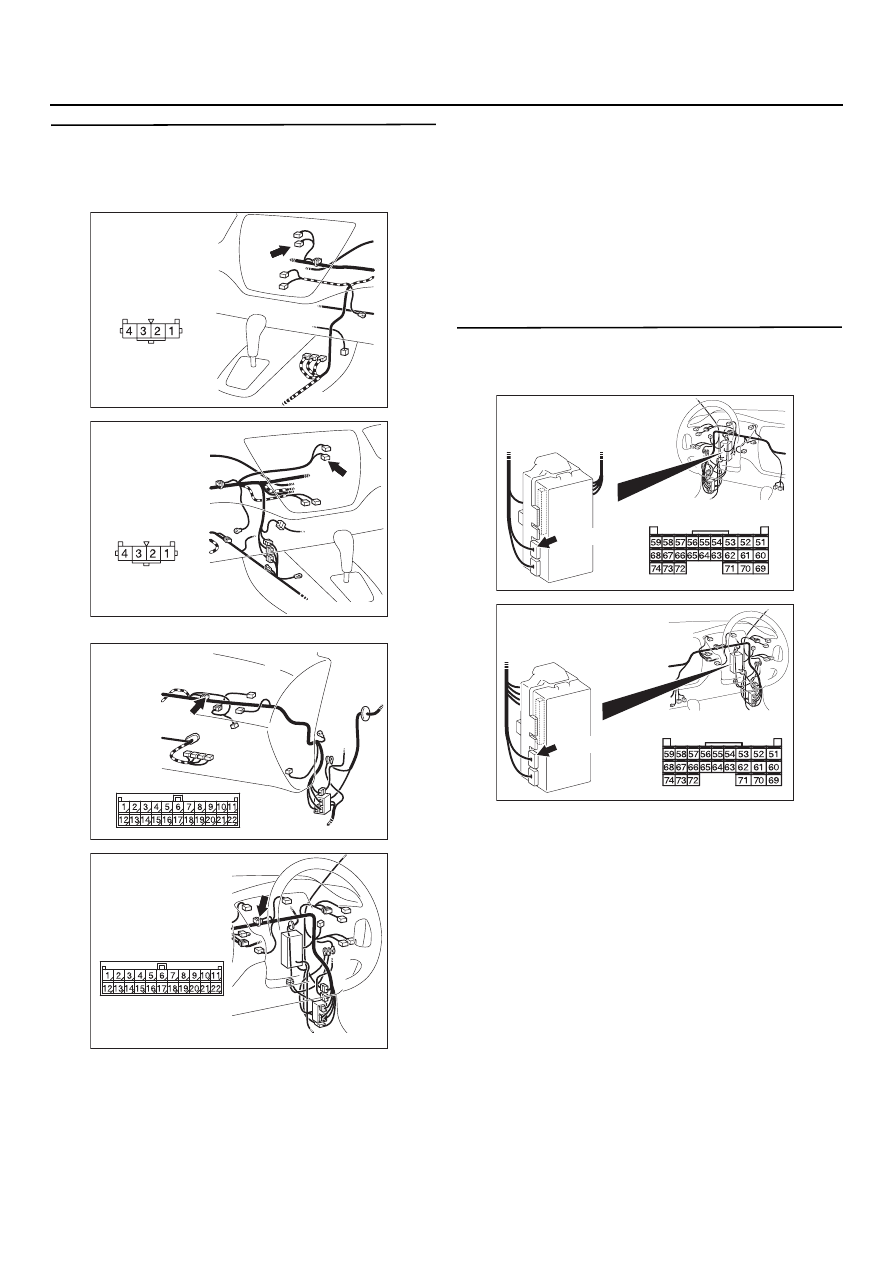

AC303802

Разъем: C=101
<Автомобиль
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303818

Разъем: C=101
<Автомобиль
с правым рулем>

AC

Вид со стороны
жгута проводов

AC303802

Разъем: C=101
<Автомобиль
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303818

Разъем: C=101
<Автомобиль
с правым рулем>

AC

Вид со стороны
жгута проводов

AC301541

3

4

2 1

DY

Разъем СD101
(Вид со стороны
жгута проводов)

54B

-431

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 4. Проверка состояния жгута проводов
между разъемом С=201 (клемма № 2)
выключателя системы аварийной
сигнализации и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного разъема C$104
<Автомобили с левым расположением органов
управления>, или разъема C$07 <Автомобили с
правым расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии  "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема: Разъем С=227
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC303802

Разъем: C=101
<Автомобиль
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303818

Разъем: C=101
<Автомобиль
с правым рулем>

AC

Вид со стороны
жгута проводов

AC303804 AB

CD104 (GR)

Разъем: C=104
<Автомобили с левым рулем>

AC303814

Разъем: C=07
<Автомобили
с правым рулем>

AE

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>
