МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

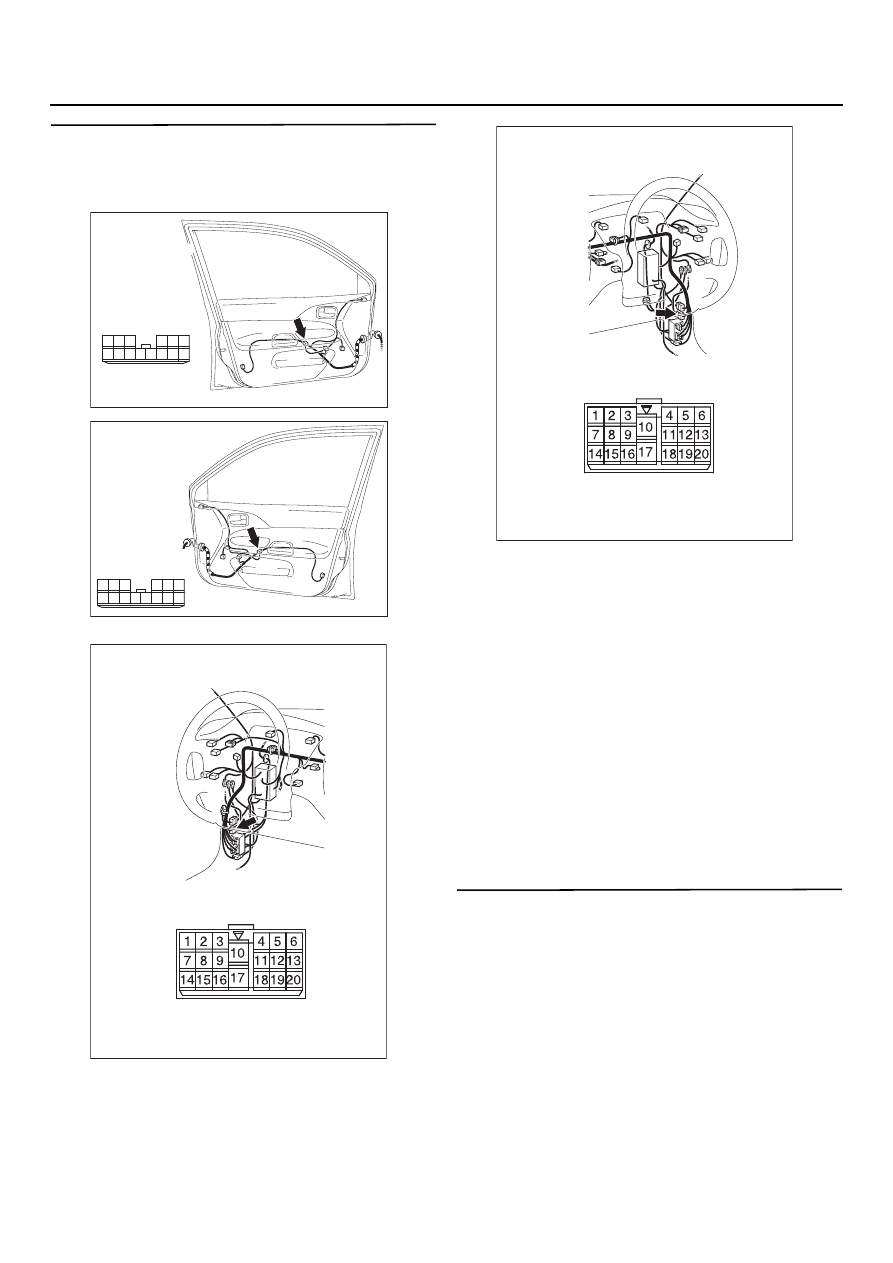

ЭТАП 10. Проверка состояния жгута
проводов между разъемом Е=05
(клемма № 2) главного переключателя
электростеклоподъемников и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного разъема C$29
<Автомобили с левым расположением органов
управления>, C$30 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки"

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 11. Повторная проверка системы
Проверьте, получен ли каждый сигнал
переключателем при работе главного
переключателя электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените главный переключатель
стеклоподъемников.

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303799

Разъем: C=29

AC

<Автомобили с левым рулем>

AC303815

Разъем: C=30

AB

<Автомобили с правым рулем>

54B

-425

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ М=9: Не получен сигнал напоминания от замка зажигания
об оставленных ключах

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Используется входной сигнал замка зажигания
об оставленном ключе при работе, с перечисD
ленными ниже, функциями. Если сигнал
аномален, эти функции нормально работать
не будут.

Система дистанционного открывания замков
дверей.

Плафоны освещения салона автомобиля

Возможные причины

Неисправность системы напоминания
об оставленном ключе зажигания.

Неисправность электронного блока
управления системой ETACS.

Повреждение жгута проводов или разъемов.

ЭБУ системы
ETACS

Выключатель напоминания
об оставленном ключе в замке
зажигания (при отсутствии
ключа в замке зажигания
выключатель включен)

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



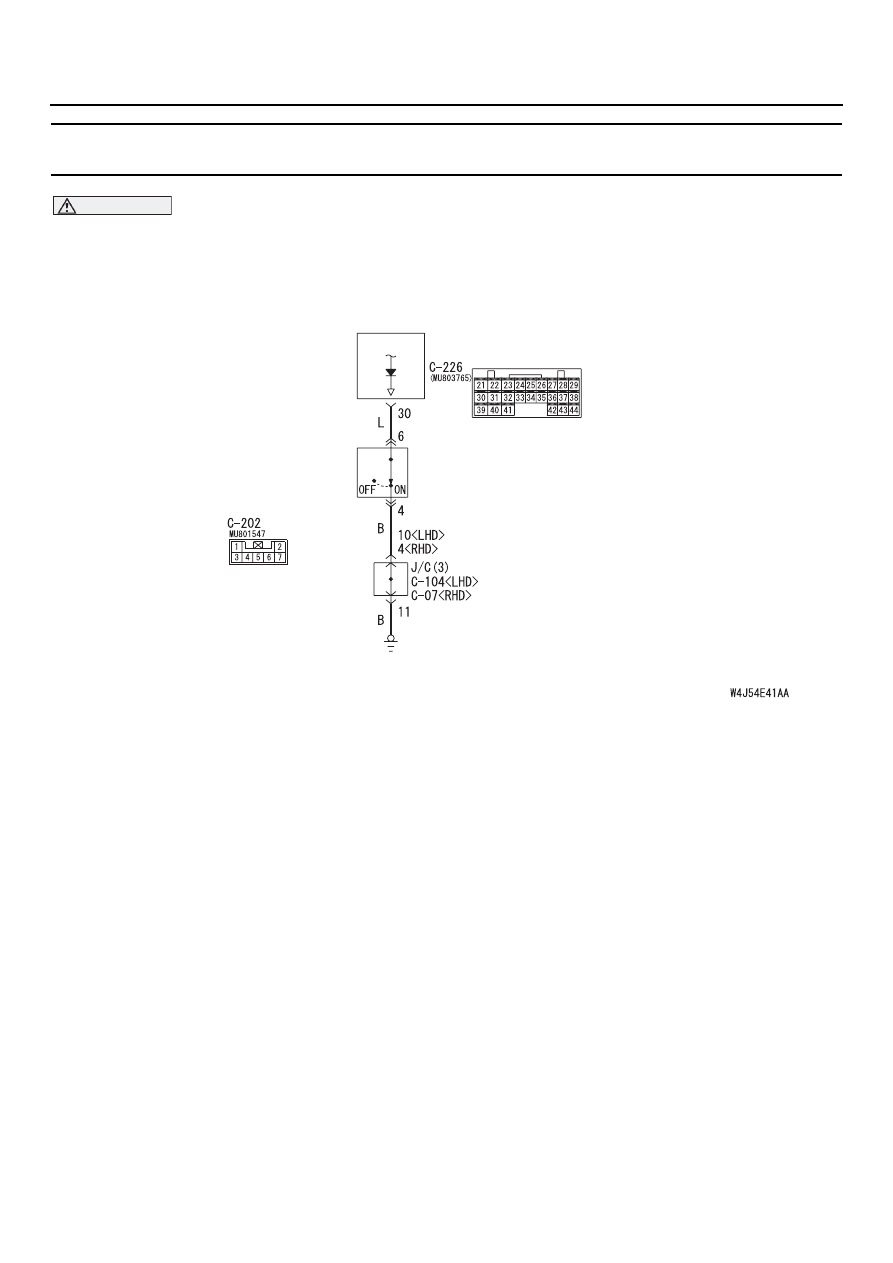

Входная цепь напоминания об оставленном в замке зажигания ключе

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
       органов управления (LHD)
*2: Автомобиль с правым расположением
       органов управления (RHD)

*1

*1

*2

*2

54B

-426

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

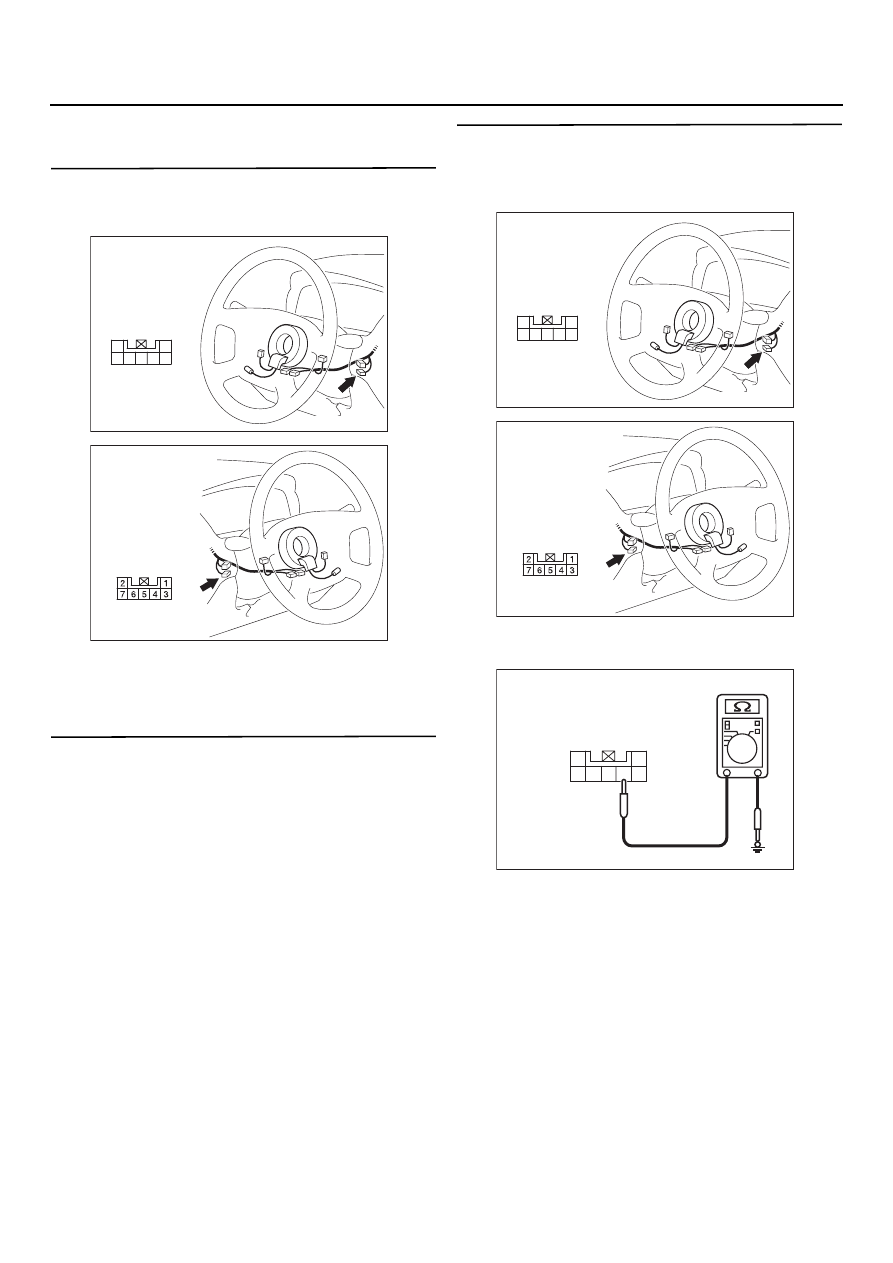

ЭТАП 1. Проверка разъема: Разъем С=202
замка зажигания системы напоминания
об оставленном ключе

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка выключателя системы
предупреждения о вставленном ключе
зажигания
См. главу 54A, "Замок зажигания",

CTP. 54A-36

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Замените выключатель системы
предупреждения о вставленном ключе
зажигания

ЭТАП 3. Измерение сопротивления на
разъеме С=203 выключателя системы
предупреждения о вставленном ключе
зажигания

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой

№4 разъема СD202 выключателя системы
предупреждения о вставленном ключе
зажигания и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Перейдите к Этапу 4.

AC303806 AD

Разъем: C=202
<Автомобиль
с левым рулем>

Вид со стороны
жгута проводов

2
7 6

1
3

5 4

AC303820 AB

Вид со стороны
жгута проводов

Разъем: C=202
<Автомобиль
с правым рулем>

AC303806 AD

Разъем: C=202
<Автомобиль
с левым рулем>

Вид со стороны
жгута проводов

2
7 6

1
3

5 4

AC303820 AB

Вид со стороны
жгута проводов

Разъем: C=202
<Автомобиль
с правым рулем>

AC301541

2
7 6

1
3

5 4

DZ

Разъем СD202
(Вид со стороны
жгута проводов)

54B

-427

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

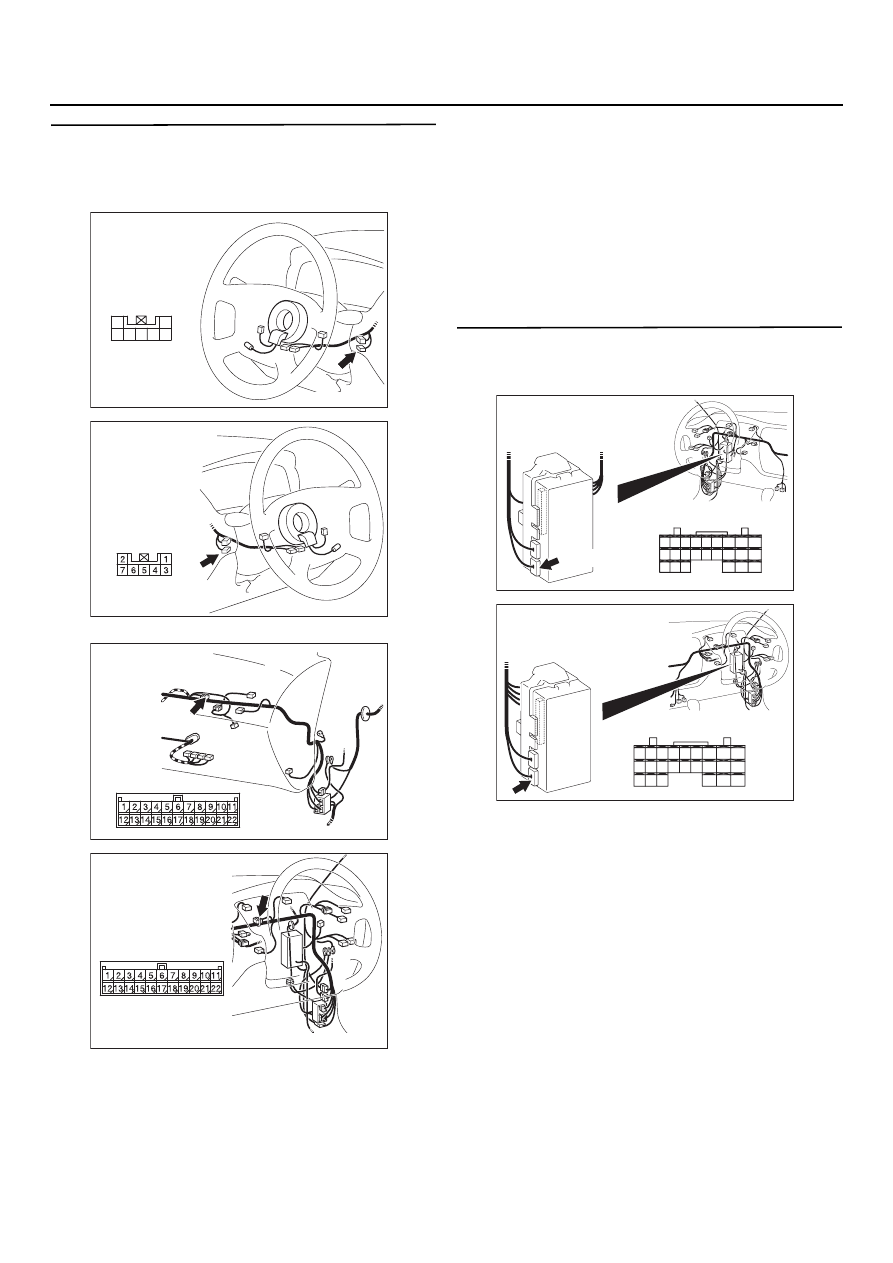

ЭТАП 4. Проверка состояния жгута проводов
между разъемом С=202 (клемма 4)
выключателя системы предупреждения
о вставленном ключе зажигания и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного разъема C$104
<Автомобили с левым расположением органов
управления>, или разъема C$07 <Автомобили с
правым расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема: Разъем С=226
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC303806 AD

Разъем: C=202
<Автомобиль
с левым рулем>

Вид со стороны
жгута проводов

2
7 6

1
3

5 4

AC303820 AB

Вид со стороны
жгута проводов

Разъем: C=202
<Автомобиль
с правым рулем>

AC303804 AB

CD104 (GR)

Разъем: C=104
<Автомобили с левым рулем>

AC303814

Разъем: C=07
<Автомобили
с правым рулем>

AE

AC303810

Разъем: C=226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

CD226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C=226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>
