МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Этап 5. Повторная проверка системы
Проверьте, посылается ли правильный сигнал
(без помех и искажений) режима прерывистой
работы стеклоочистителя ветрового стекла.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

54B

-417

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ М=8: При включении главного переключателя стеклоподъемников,
сигналы переключателя не получены

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

Вид со стороны монтажного блока

Реле электростеклоD
подъемников

Электронный блок
управления ETACS

Главный переключатель
электростеклоподъемников

Электронный блок управления

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

ПЛАВКАЯ
ВСТАВКА 5

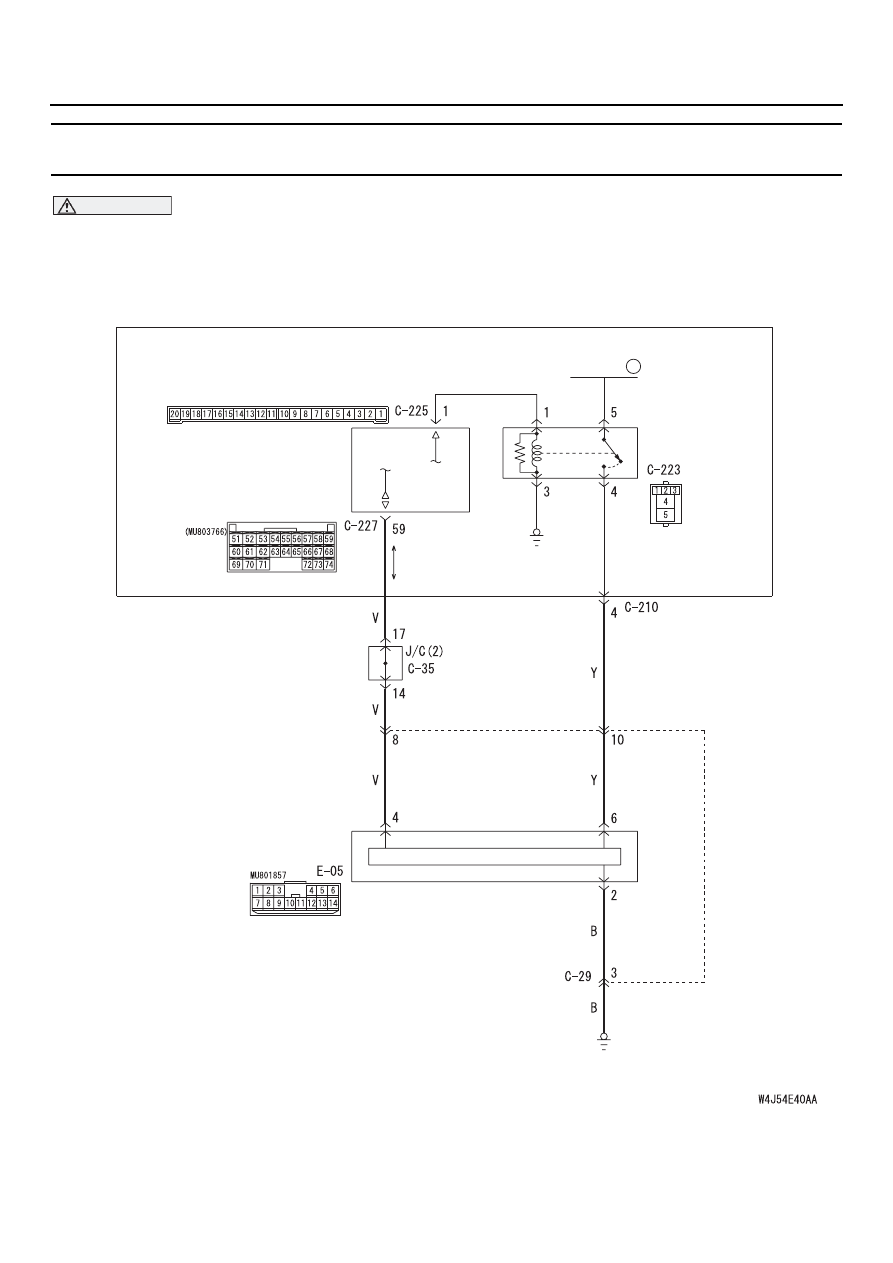

Цепь главного переключателя электростеклоподъемников

ВЫКЛ.

ВКЛ.

МОНТАЖНЫЙ БЛОК

54B

-418

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Входные сигналы главного переключателя
стеклоподъемников используются для того,
чтобы проверить состояние самого главного
переключателя и подтвердить наличие связи
системы стеклоподъемников с электронным
блоком управления системой ETACS.
Если линия связи неисправна, электростеклоD
подъемники не будут нормально работать.

Возможные причины

•

Неисправность главного переключателя
электростеклоподъемников.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП1. Проверка главного переключателя
электростеклоподъемников
Проверьте, может ли каждое стекло двери
перемещаться от главного переключателя.

B: Может ли каждое стекло двери перемещаться

от главного переключателя?
ДА :

Перейдите к Этапу 2.

НЕТ :

Перейдите к Этапу 5.

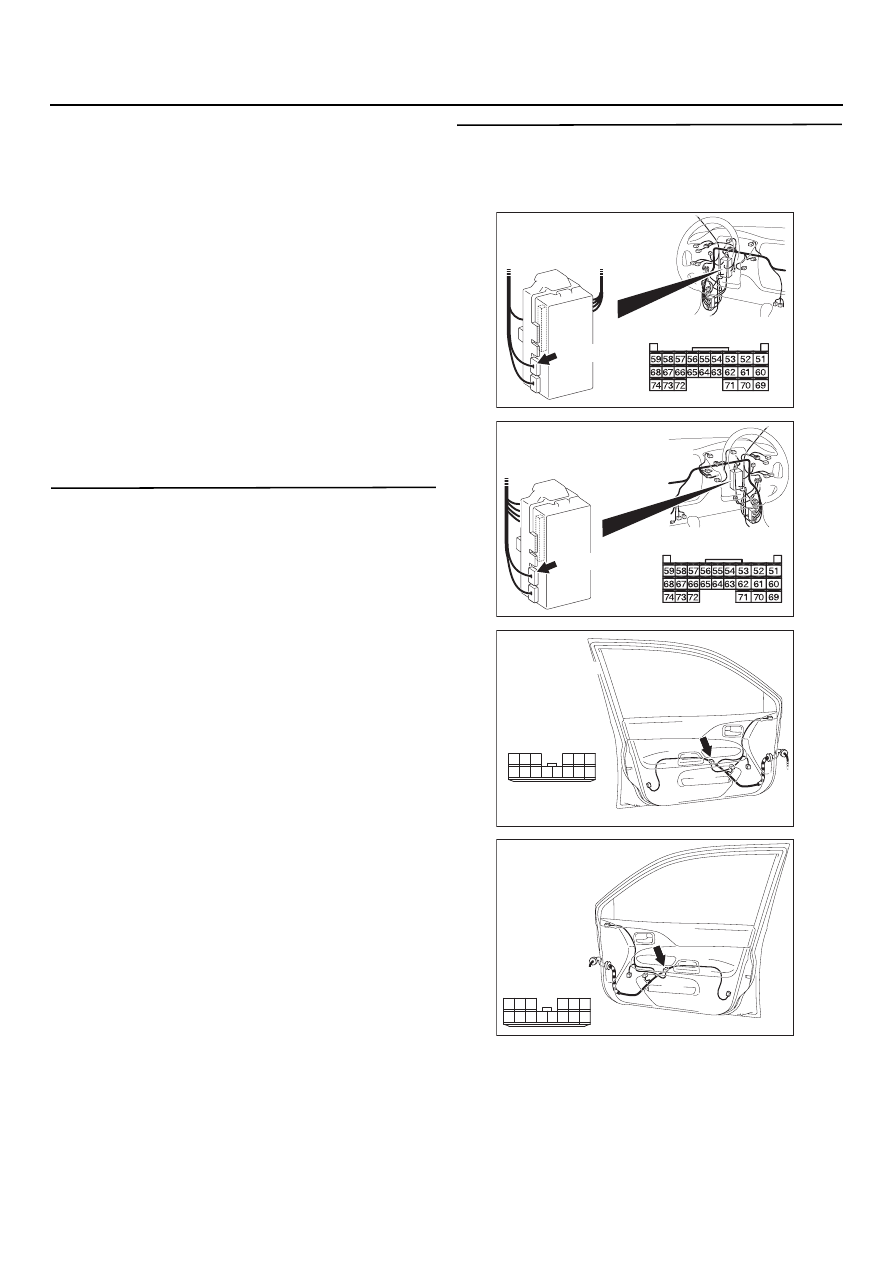

ЭТАП 2. Проверка разъема: Разъем C=227
электронного блока управления системой
ETACS и разъем E=05 главного
переключателя электростеклоподъемников

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

54B

-419

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

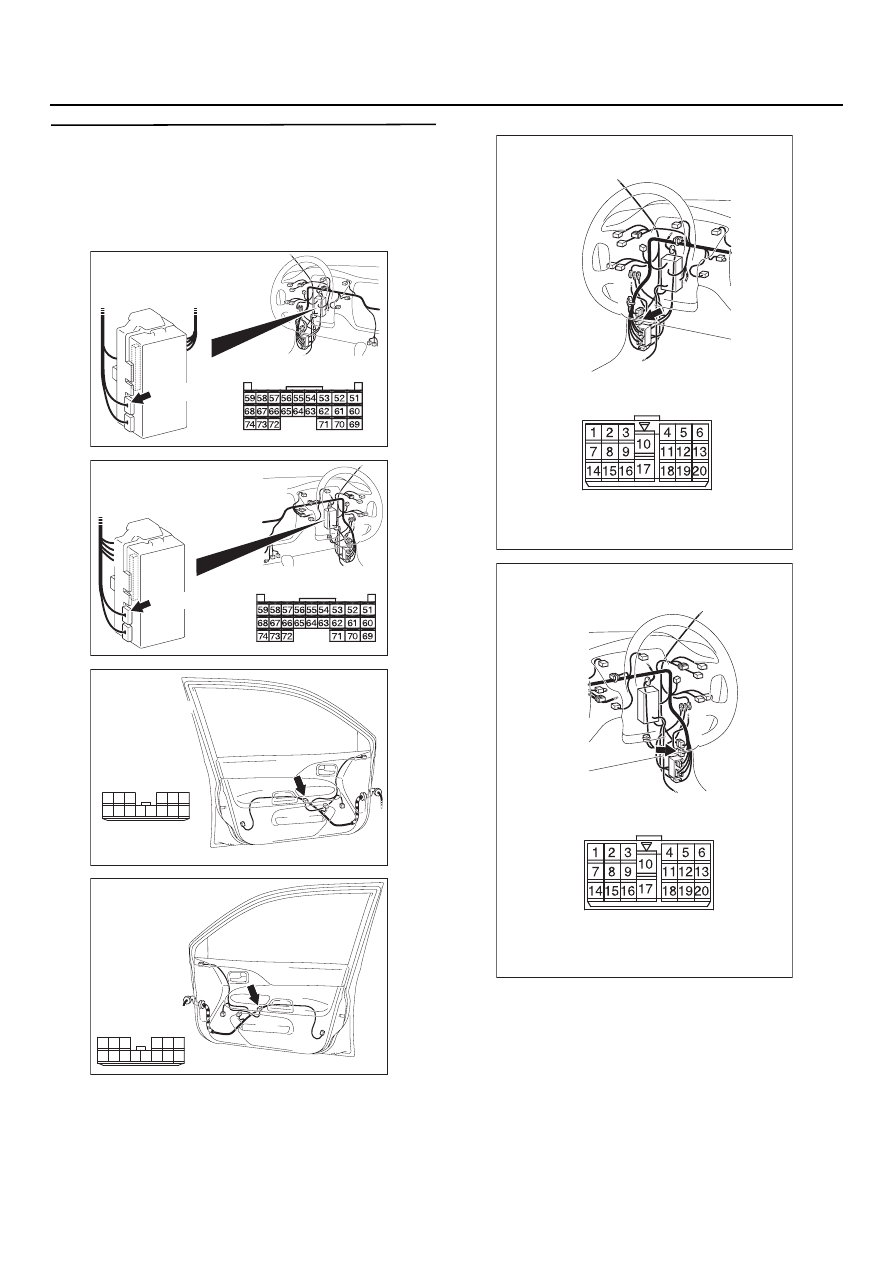

ЭТАП 3. Проверка состояния жгута проводов
между разъемом С=227 (клемма № 59)
электронного блока управления системой
ETACS и разъемом Е=05 (клемма № 4)
главного переключателя
электростеклоподъемников

NOTE:

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303799

Разъем: C=29

AC

<Автомобили с левым рулем>

AC303815

Разъем: C=30

AB

<Автомобили с правым рулем>
