Mitsubishi Lancer / Lancer Wagon. Руководство - часть 287

54B

-368

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

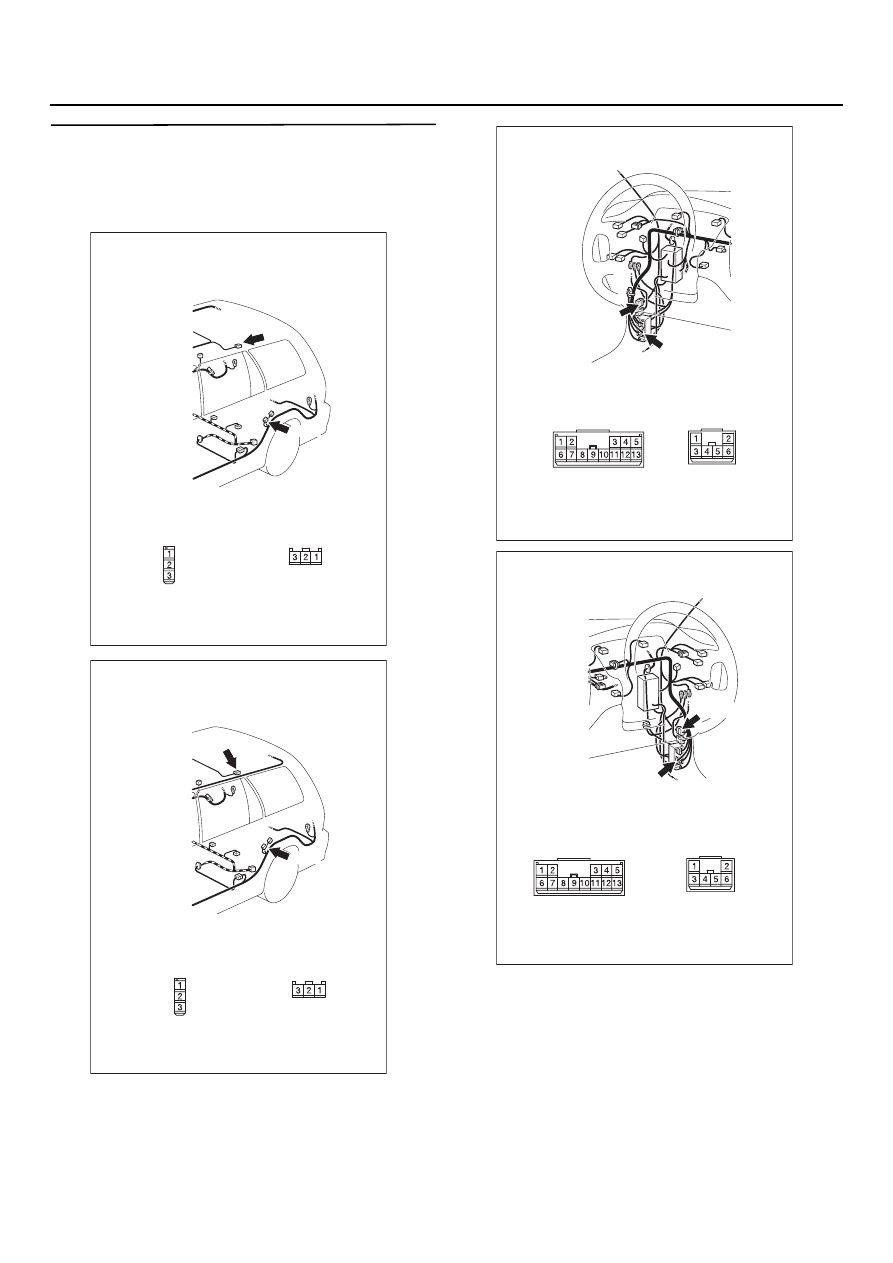

ЭТАП 20. Проверка жгута проводов
от разъема D=12 (клемма № 2) заднего
левого плафона освещения салона до
разъема D=15 (клемма № 3) выключателя
задней левой двери

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов C$31 и
С$22 <Автомобили с левым расположением
органов управления>, или разъема C$23
<Автомобили с правым расположением
органов управления>, отремонтируйте
разъем(ы) в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 21.

НЕТ :

Отремонтируйте жгут проводов.

AC303918

DD12

AB

Разъемы: D=12, D=15

Вид со стороны
жгута проводов

DD15

Вид со стороны
жгута проводов

DD12

DD15

<Автомобили с кузовом "Универсал",
с левым расположением органов управления
и не оборудованные шторкой безопасности>

AC303924

DD12

AB

Разъемы: D=12, D=15

Вид со стороны
жгута проводов

DD15

Вид со стороны
жгута проводов

DD12

DD15

<Автомобили с кузовом "Универсал",
с правым рсаположением органов управления
и не оборудованные шторкой безопасности>

AC303799

Разъемы: C=22, C=31

AI

CD31

CD22

<Автомобиль с левым рулем>

CD22

CD31

AC303815

Разъемы: C=23, C=31

AO

<Автомобиль с правым рулем>

CD31

CD23

CD23

CD31

54B

-369

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

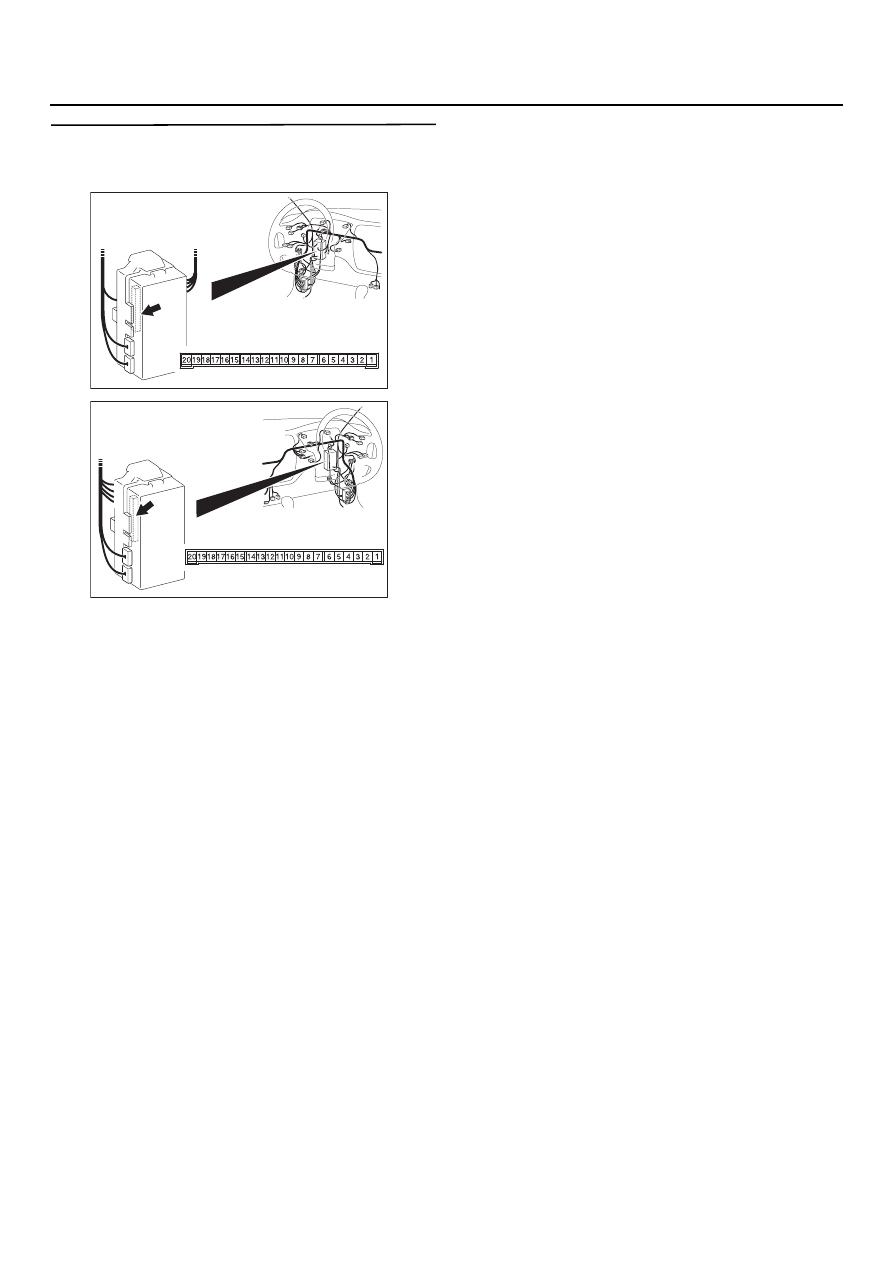

ЭТАП 21. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 22.

НЕТ :

Отремонтируйте неисправный разъем.

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54B

-370

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

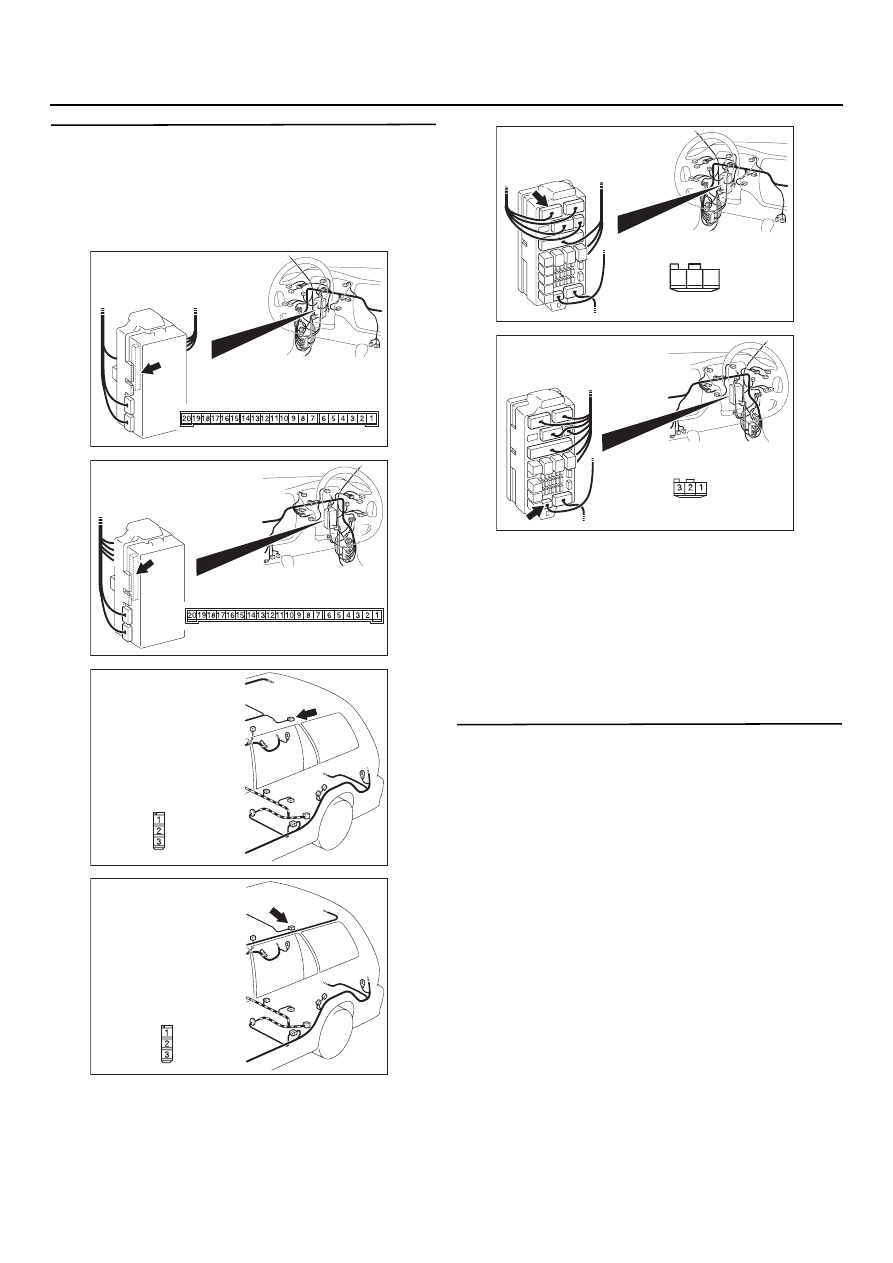

ЭТАП 22. Проверка состояния жгута
проводов от разъема С=225 (клемма № 6)
электронного блока управления системой
ETACS до разъема D=12 (клемма № 3)
заднего левого плафона освещения салона
автомобиля

NOTE:

Перед проверкой жгута проводов, проверьте
состояние разъема C$217 монтажного блока,
отремонтируйте его, в случае необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 23.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 23. Повторная проверка системы
Убедитесь, что лампа заднего левого плафона
освещения салона работает нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303917

Разъем: D=12

Вид со стороны
жгута проводов

<Автомобили
с кузовом "Универсал",
с левым расположением
органов управления
и не оборудованные
шторкой безопасности>

AF

AC303923

Разъем: D=12

AD

Вид со стороны
жгута проводов

<Автомобили
с кузовом "Универсал",
с правым расположением
органов управления
и не оборудованные
шторкой безопасности>

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=217

AH

<Автомобиль с левым рулем>

3

1

2

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=217

AH

<Автомобиль с правым рулем>

54B

-371

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

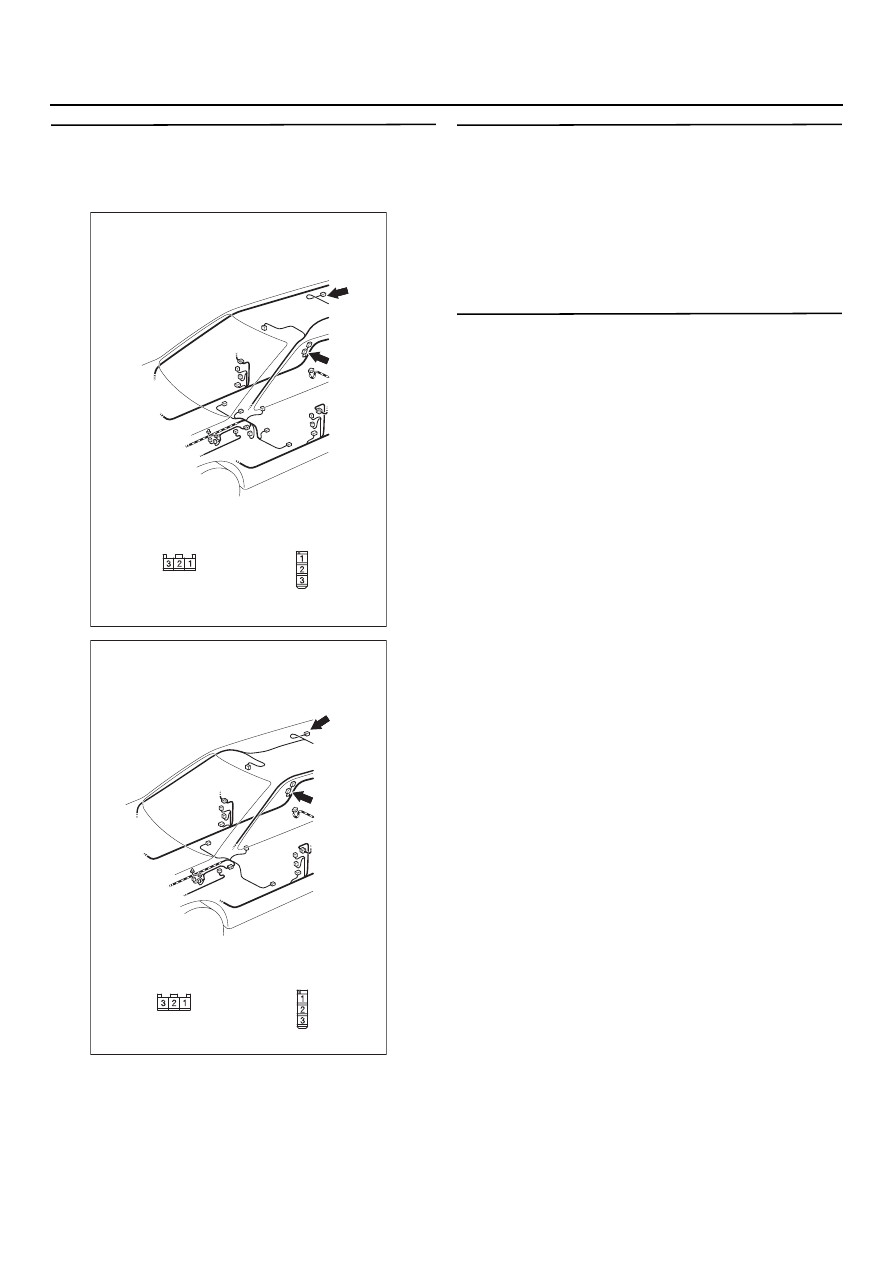

ЭТАП 24. Проверка разъема: Разъем D=09
заднего правого плафона освещения
салона, разъем D=07 выключателя задней
правой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 25.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 25. Проверка работы ламп правого
заднего плафона освещения салона
Убедитесь, что лампа заднего правого плафона
освещения салона не перегорела.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 26.

НЕТ :

Замените лампу заднего правого
плафона освещения салона.

ЭТАП 26. Проверка состояния выключателя
задней правой двери
Проверьте состояние выключателя задней
правой двери. См. главу 42, "Дверь",

CTP. 42-35

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 27.

НЕТ :

Проверьте состояние выключателя
задней правой двери.

AC303916

Вид со стороны
жгута проводов

DD07

DD09

AB

Разъемы: D=07, D=09

Вид со стороны
жгута проводов

DD09

<(Автомобили с кузовом "Седан",
с левым расположением органов управления
и не оборудованные шторкой безопасности>

DD07

AC303922

Вид со стороны
жгута проводов

DD07

DD09

AB

Разъемы: D=07, D=09

Вид со стороны
жгута проводов

DD09

<Автомобили с кузовом "Универсал",
с правым расположением органов управления
и не оборудованные шторкой безопасности>

DD07
