Mitsubishi Lancer / Lancer Wagon. Руководство - часть 288

54B

-372

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

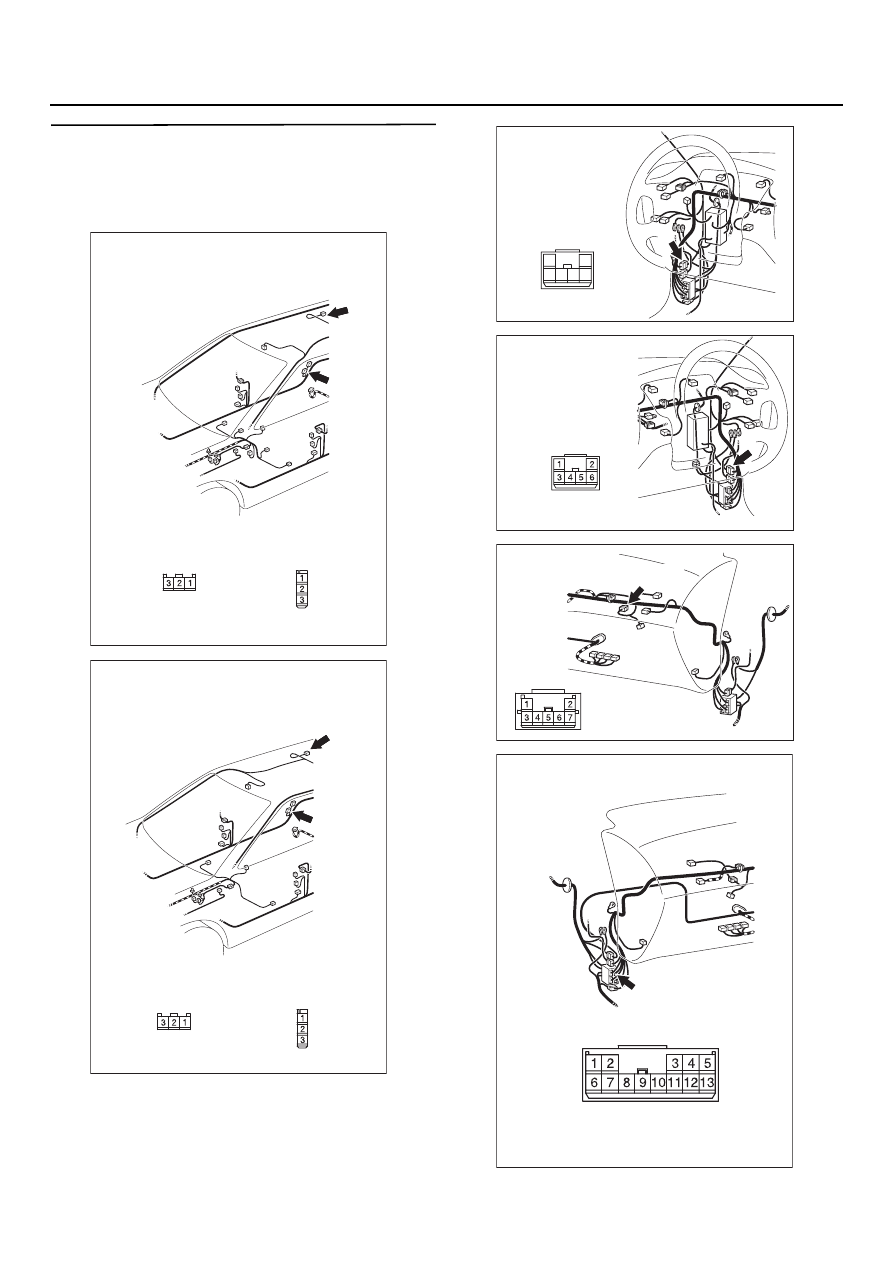

ЭТАП 27. Проверка жгута проводов от
разъема D=09 (клемма № 2) заднего правого
плафона освещения салона до разъема
D=07 (клемма № 3) выключателя задней
левой двери

NOTE:

AC303916

Вид со стороны
жгута проводов

DD07

DD09

AB

Разъемы: D=07, D=09

Вид со стороны
жгута проводов

DD09

<(Автомобили с кузовом "Седан",
с левым расположением органов управления
и не оборудованные шторкой безопасности>

DD07

AC303922

Вид со стороны
жгута проводов

DD07

DD09

AB

Разъемы: D=07, D=09

Вид со стороны
жгута проводов

DD09

<Автомобили с кузовом "Универсал",
с правым расположением органов управления
и не оборудованные шторкой безопасности>

DD07

AC303798

Разъем: C=31
<Автомобиль
с левым рулем>

AH

4

3

1

5 6

2

AC303814

Разъем: C=31
<Автомобиль
с правым рулем>

AG

AC303804 AC

CD106

Разъем: C=106
<Автомобиль с левым рулем>

AC303817

Разъем: C=120

AC

<Автомобиль с правым рулем>

54B

-373

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов C$31 и
С$116 <Автомобили с левым расположением
органов управления>, или разъема C$120
<Автомобили с правым расположением
органов управления>, отремонтируйте
разъем(ы) в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 28.

НЕТ :

Отремонтируйте жгут проводов.

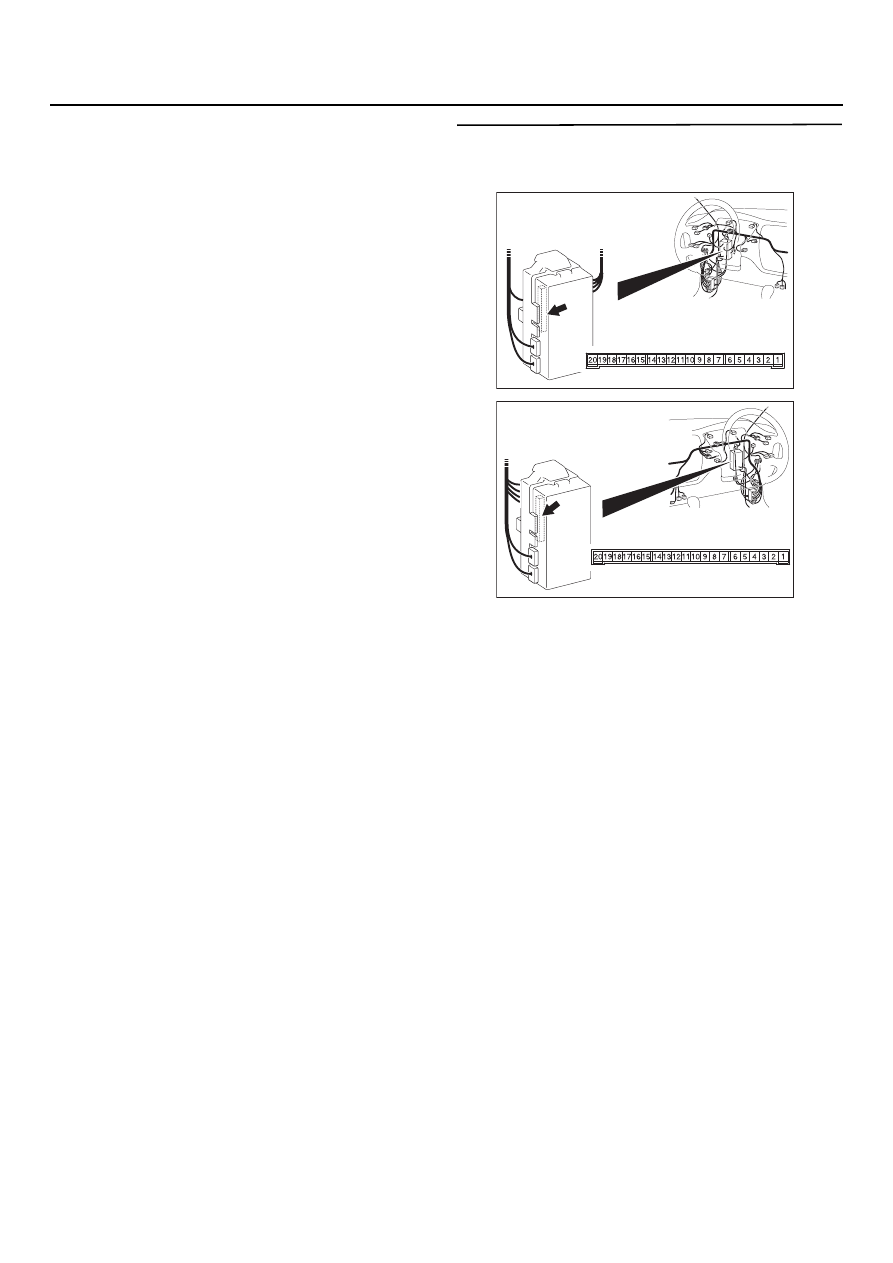

ЭТАП 28. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 29.

НЕТ :

Отремонтируйте неисправный разъем.

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54B

-374

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

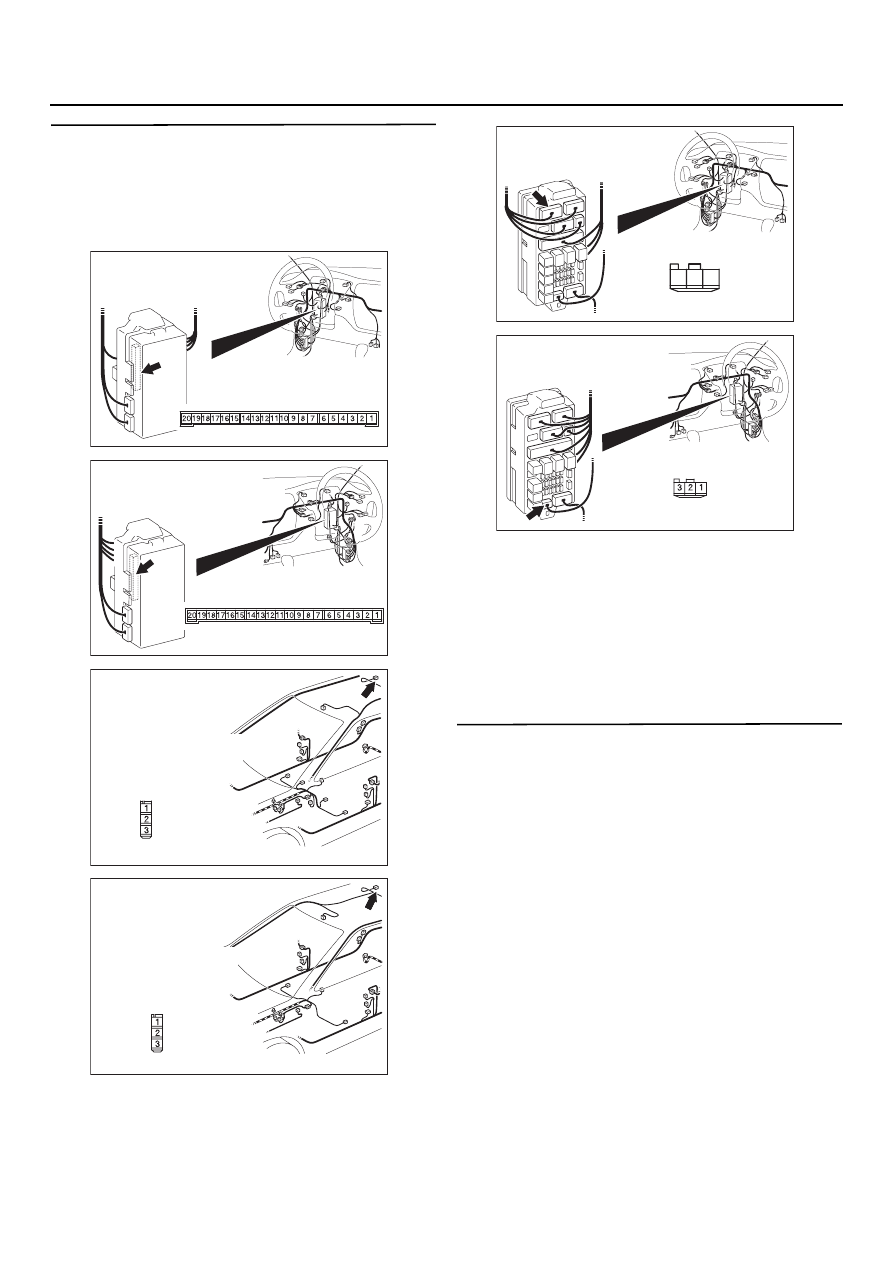

ЭТАП 29. Проверка состояния жгута
проводов от разъема С=225 (клемма № 6)
электронного блока управления системой
ETACS до разъема D=09 (клемма № 3)
заднего правого плафона освещения салона
автомобиля

NOTE:

Перед проверкой жгута проводов, проверьте
состояние разъема C$217 монтажного блока,
отремонтируйте его, в случае необходимости.

•

Проверьте состояние линии питания на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 30.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 30. Повторная проверка системы
Убедитесь, что лампа заднего правого плафона
освещения салона работает нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303915 AK

Вид со стороны
жгута проводов

Разъем: D=09 <Автомобили
с кузовом "Универсал",
с левым расположением
органов управления
и не оборудованные
шторкой безопасности>

AC303921 AH

Вид со стороны
жгута проводов

Разъем: D=09 <Автомобили
с кузовом "Универсал",
с правым расположением
органов управления
и не оборудованные
шторкой безопасности>

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=217

AH

<Автомобиль с левым рулем>

3

1

2

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=217

AH

<Автомобиль с правым рулем>

54B

-375

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

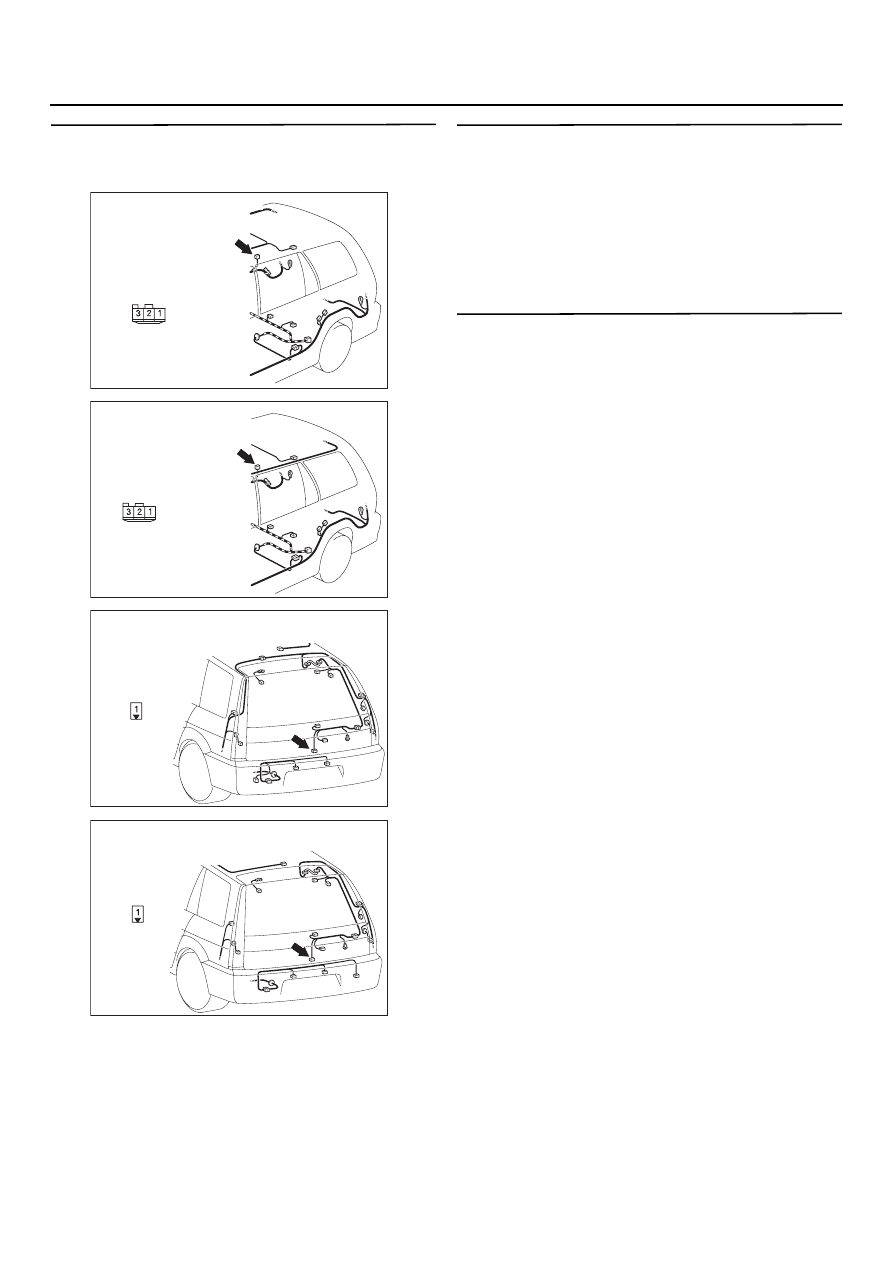

ЭТАП 31. Проверка разъема: Разъем D=10
плафона освещения багажного отделения,
разъем F=17 выключателя задней двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 32.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 32. Проверка работы ламп плафонов
освещения багажного отделения
Убедитесь, что лампы освещения багажного
отделения не перегорели.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 33.

НЕТ :

Замените лампу заднего правого
плафона освещения салона.

ЭТАП 33. Проверка состояния выключателя
задней двери
Проверьте выключатель задней двери.
См. главу 42, "Задняя дверь",

CTP. 42-59

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 34.

НЕТ :

Замените выключатель задней двери.

AC303917

Вид со стороны
жгута проводов

AC

Разъем: D=10 <Автомобили
с кузовом "Универсал",
с левым расположением
органов управления>

AC303923

Вид со стороны
жгута проводов

AB

Разъем: D=10 <Автомобили
с кузовом "Универсал",
с правым расположением
органов управления>

AC303954

Вид со стороны
жгута проводов

AD

Разъем: F=17 <Автомобили с кузовом
"Универсал", с левым расположением
органов управления>

AC303956

Вид со стороны
жгута проводов

AC

Разъем: F=17 <Автомобили с кузовом
"Универсал", с правым расположением
органов управления>
