Mitsubishi Lancer / Lancer Wagon. Руководство - часть 286





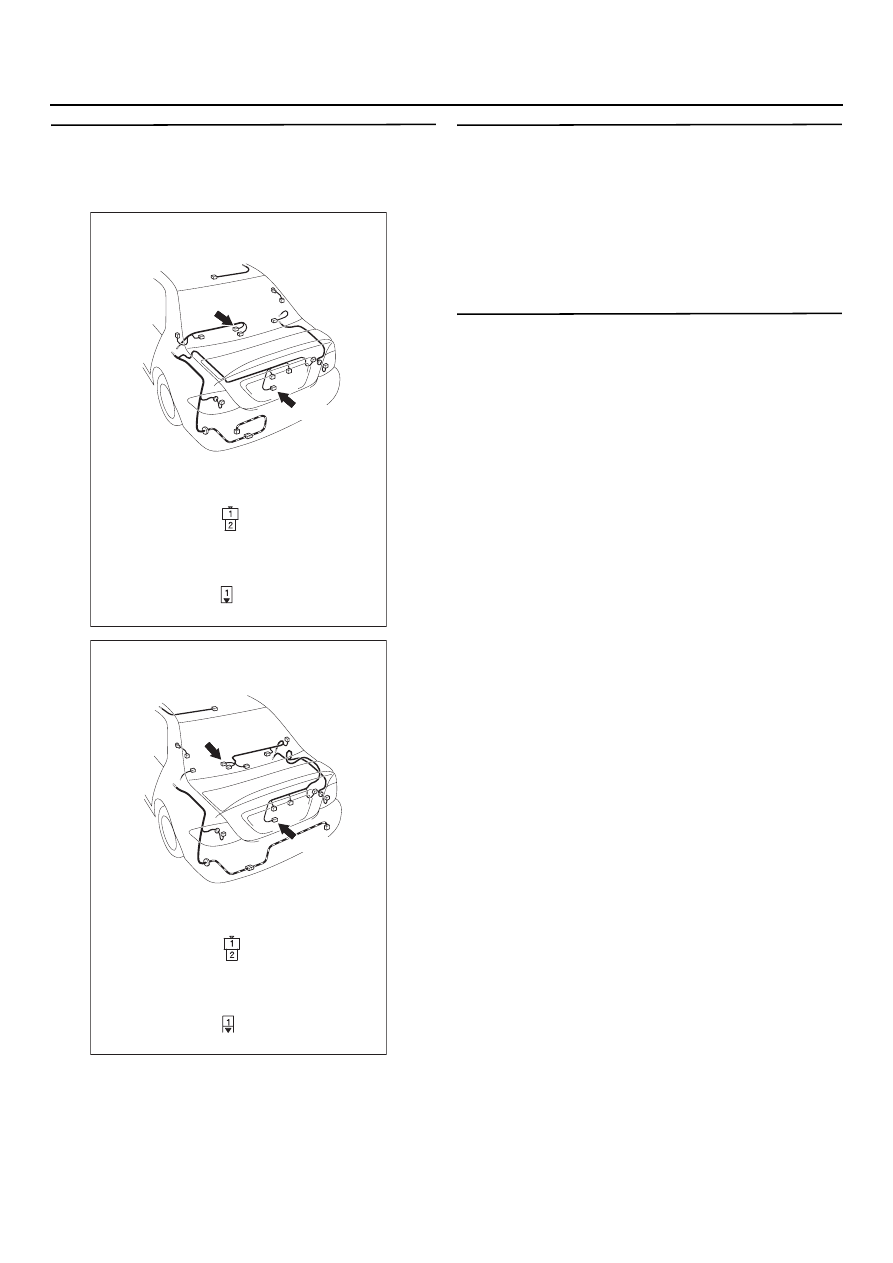

54B

-364

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 10. Проверка разъема: Разъем F=04
лампы плафона освещения багажного
отделения, разъем F=16 лампы плафона
освщения замка крышки багажника

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 11.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 11. Проверка ламп плафонов
освещения багажного отделения
Убедитесь, что лампы освещения багажного
отделения не перегорели.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 12.

НЕТ :

Замените перегоревшие лампы
освещения багажного отделения.

ЭТАП 12. Проверка переключателя замка
крышки багажника
Проверьте состояние переключателя замка
крышки багажника.См. главу 42, "Крышка
багажника",

CTP. 42-52

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 13.

НЕТ :

Замените переключатель замка крышки
багажника.

AC303944

Разъемы: F=04, F=16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

FD04

Вид со стороны
жгута проводов

FD16

AB

FD04

FD16(B)

AC303946

Разъемы: F=04, F=16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

FD04

Вид со стороны
жгута проводов

FD16

AB

FD04

FD16(B)

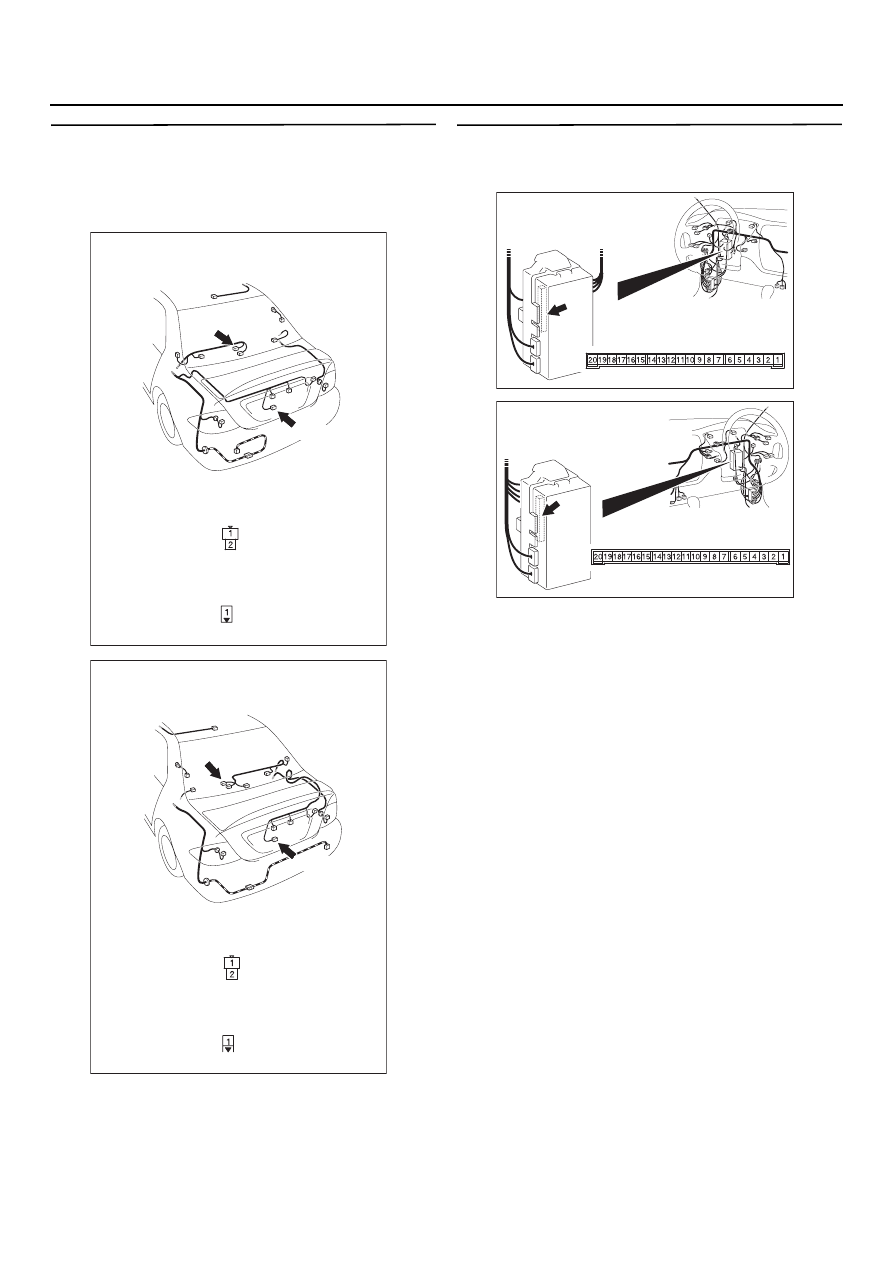

54B

-365

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 13. Проверка жгута проводов
от разъема F=04 (клемма № 2) плафона
освещения багажного отделения к разъему
F=16 (клемма № 1) переключателя замка
крышки багажника

Проверьте состояние линии заземления
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 14.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 14. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 15.

НЕТ :

Отремонтируйте неисправный разъем.

AC303944

Разъемы: F=04, F=16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

FD04

Вид со стороны
жгута проводов

FD16

AB

FD04

FD16(B)

AC303946

Разъемы: F=04, F=16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

FD04

Вид со стороны
жгута проводов

FD16

AB

FD04

FD16(B)

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

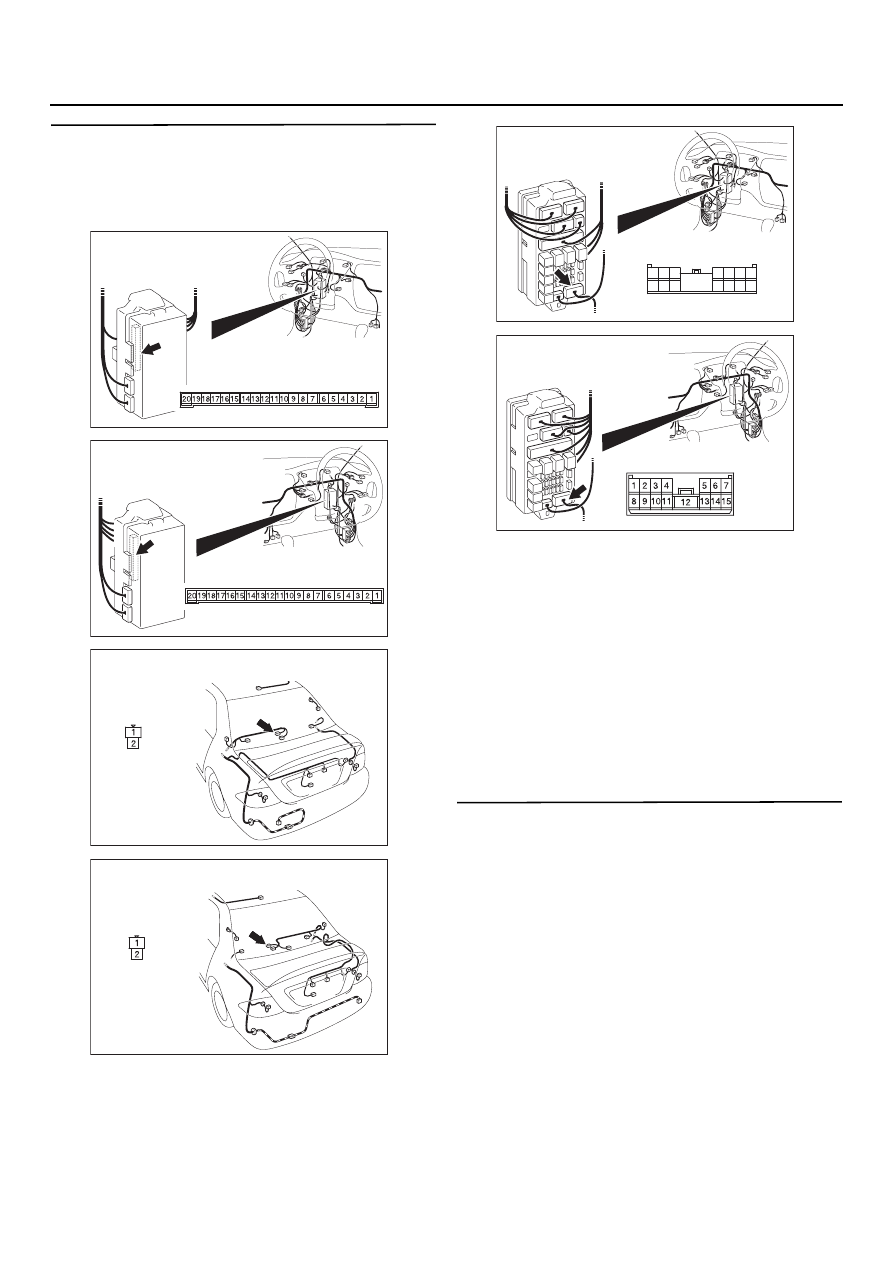

54B

-366

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 15. Проверка состояния жгута
проводов от разъема С=225 (клемма № 6)
электронного блока управления системой
ETACS до разъема F=04 (клемма № 1)
плафона освещения багажного отделения

NOTE:

Перед проверкой жгута проводов, проверьте
состояние разъема C$215 монтажного блока
<Автомобили с левым расположением органов
управления>, или разъема C$216 <Автомобили
с правым расположением органов
управления>, отремонтируйте разъем(ы)
в случае необходимости.

Проверьте состояние линии питания на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 16.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 16. Повторная проверка системы
Убедитесь, что лампы плафонов освещения
багажного отделения работают нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303943

Вид со стороны
жгута проводов

AB

Разъем: F=04 <Автомобили с кузовом "Седан"
и с левым расположением органов управления>

AC303945

Вид со стороны
жгута проводов

AB

Разъем: F=04 <Автомобили с кузовом "Седан"
и с правым расположением органов управления>

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=215

AG

<Автомобили с левым рулем>

7

15

5

6

14 13

2

9

12

4 3

10

11

1

8

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=216

AG

<Автомобили с правым рулем>

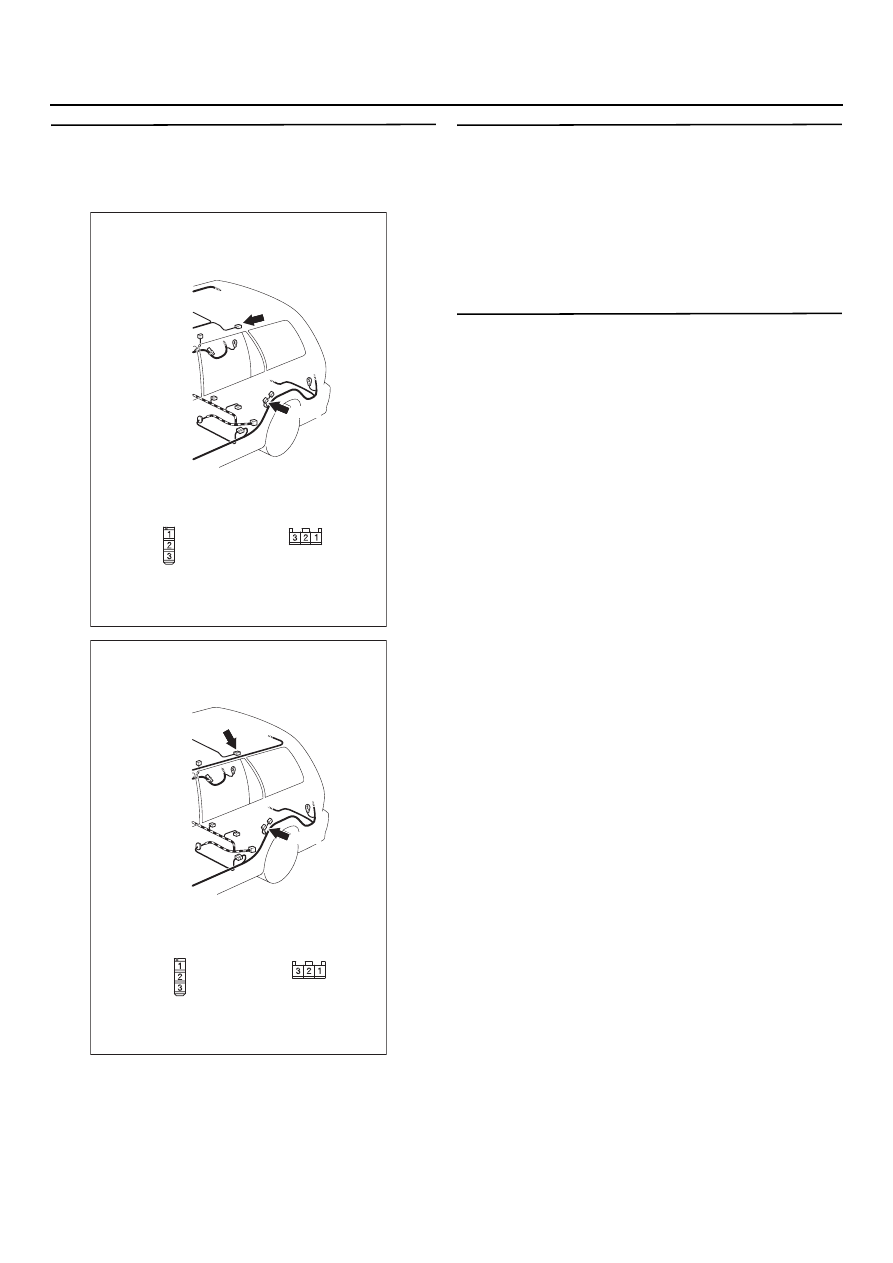

54B

-367

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 17. Проверка разъема: Разъем D=12
заднего левого плафона освещения салона,
разъем D=15 выключателя задней левой
двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 18.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 18. Проверка ламп левого заднего
плафона освещения салона автомобиля
Убедитесь, что лампа заднего левого плафона
освещения салона не перегорела.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 19.

НЕТ :

Замените лампу заднего левого
плафона освещения салона.

ЭТАП 19. Проверка состояния выключателя
задней правой двери
Проверьте состояние выключателя задней
правой двери. См. главу 42, "Дверь",

CTP. 42-35

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 20.

НЕТ :

Проверьте состояние выключателя
задней правой двери.

AC303918

DD12

AB

Разъемы: D=12, D=15

Вид со стороны
жгута проводов

DD15

Вид со стороны
жгута проводов

DD12

DD15

<Автомобили с кузовом "Универсал",
с левым расположением органов управления
и не оборудованные шторкой безопасности>

AC303924

DD12

AB

Разъемы: D=12, D=15

Вид со стороны
жгута проводов

DD15

Вид со стороны
жгута проводов

DD12

DD15

<Автомобили с кузовом "Универсал",
с правым рсаположением органов управления
и не оборудованные шторкой безопасности>
