Mitsubishi Lancer / Lancer Wagon. Руководство - часть 285

54B

-360

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 7. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте неисправный разъем.

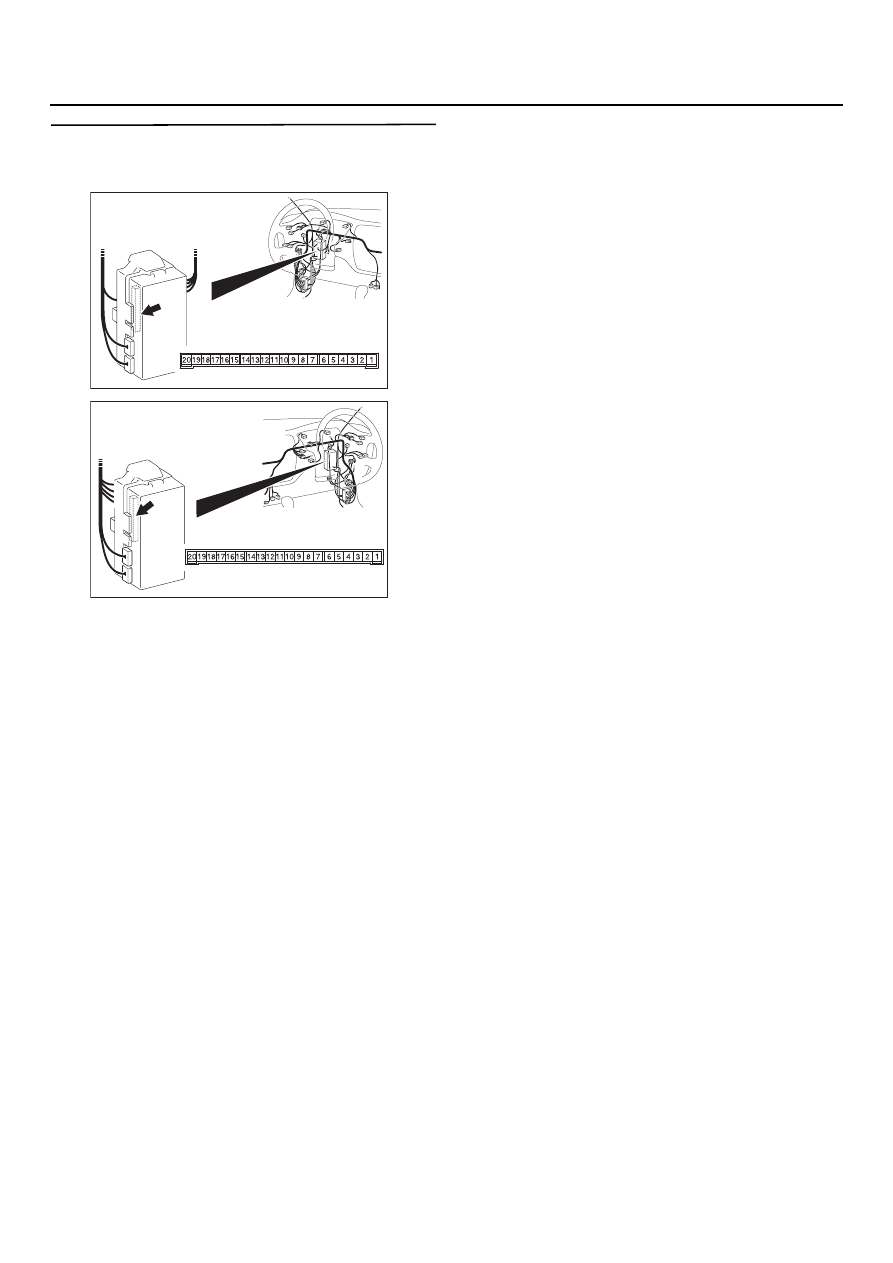

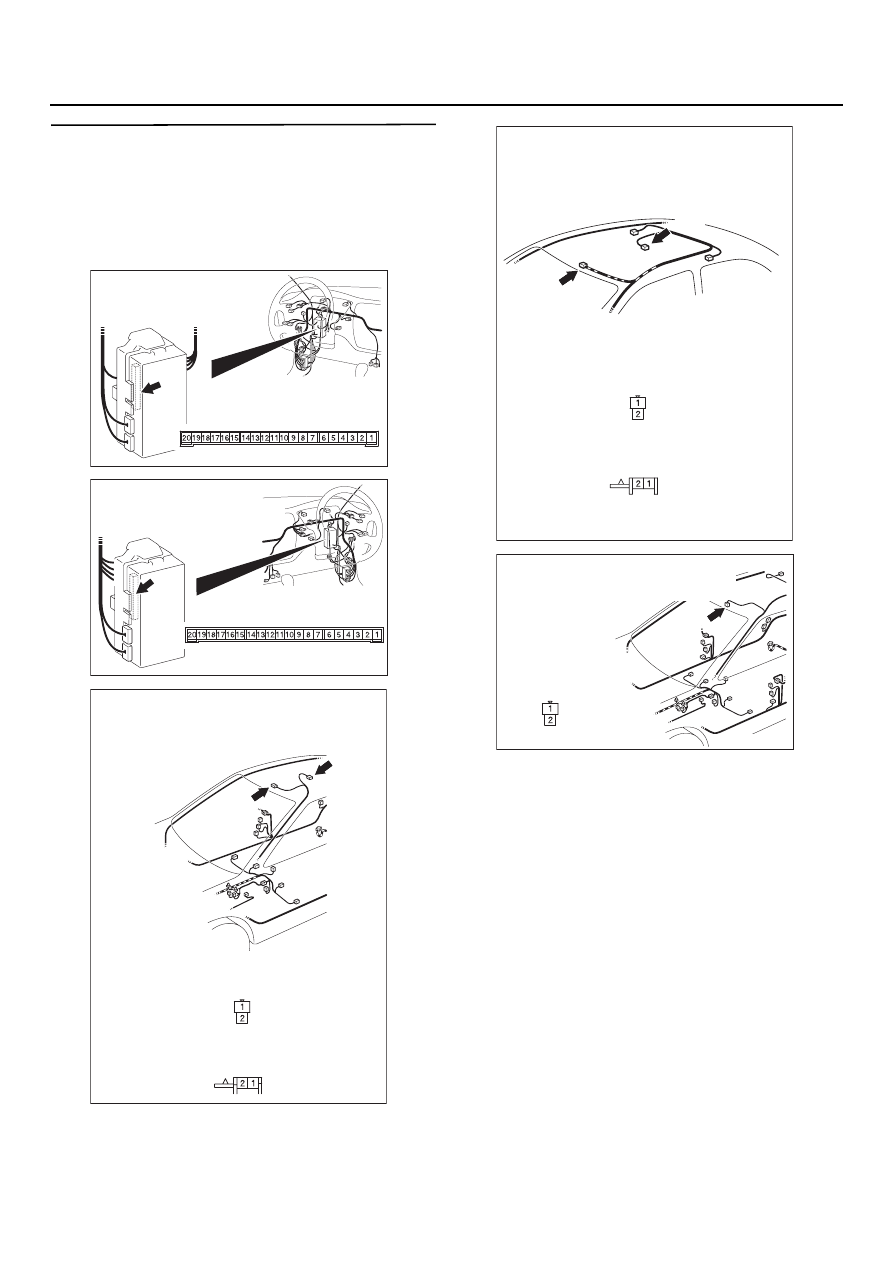

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54B

-361

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 8. Проверка состояния жгута проводов
от разъема С=225 (клеммы № 5 и 6)
электронного блока управления системой
ETACS к разъему D=04 (клеммы № 2 и 1)
лампы переднего плафона освещения
салона или к разъему D=06 (клеммы № 2 и 1)
лампы заднего  плафона освещения салона

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303870

Вид со стороны
жгута проводов

DD04

DD04

DD06
(GR)

AB

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Седан", с левым
расположением органов управления
и не оборудованные  шторкой безопасности>

AC303874

Вид со стороны
жгута проводов

DD04

DD04

AB

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Седан", с левым
расположением органов управления
и оборудованные шторкой безопасности>

DD06
(GR)

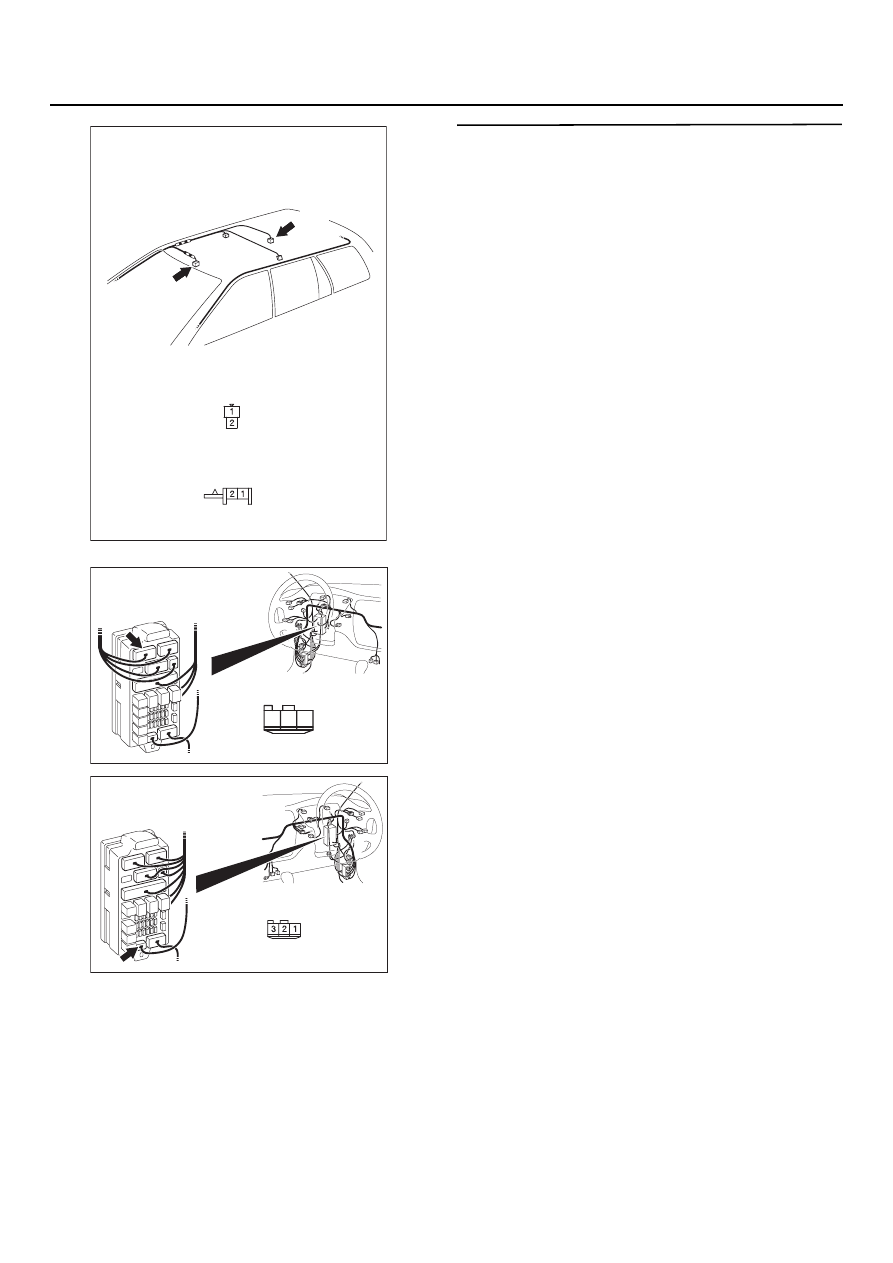

AC303915

Вид со стороны
жгута проводов

AE

Разъем: D=04 <Автомобили с кузовом
"Универсал", с левым расположением
органов управления и не оборудованные
шторкой безопасности>

54B

-362

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

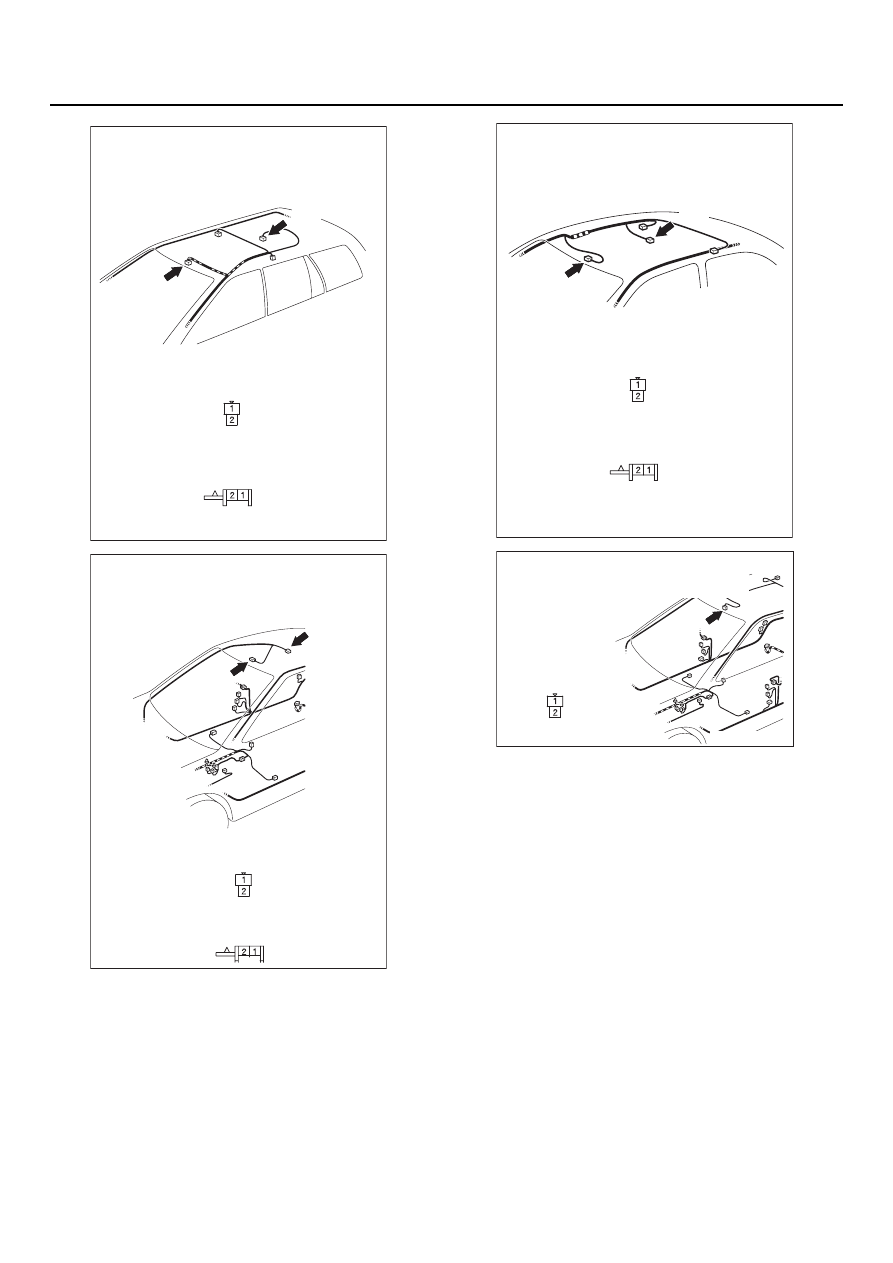

AC303920

Вид со стороны
жгута проводов

DD04

DD04

AB

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Универсал", с левым
расположением органов управления
и оборудованные шторкой безопасности>

DD06
(GR)

AC303876

Вид со стороны
жгута проводов

DD04

DD04

DD06
(GR)

AB

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Седан", с правым
расположением органов управления
и не оборудованные шторкой безопасности>

AC303914

Вид со стороны
жгута проводов

DD04

DD04

AB

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Седан", с правым
расположением органов управления
и оборудованные шторкой безопасности>

DD06
(GR)

AC303921

Вид со стороны
жгута проводов

AE

Разъем: D=04 <Автомобили с кузовом
"Универсал", с правым расположением
органов управления и не оборудованные
шторкой безопасности>

54B

-363

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

NOTE:

Перед проверкой жгута проводов, проверьте
состояние разъема C$217 монтажного блока,
отремонтируйте его, в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Повторная проверка системы
Проверьте, чтобы убедиться в том, что лампы
переднего и заднего плафона освещения
салона загораются и гаснут нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303926

Вид со стороны
жгута проводов

DD04

DD04

AB

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Универсал",
с правым расположением органов управления
и оборудованные шторкой безопасности>

DD06
(GR)

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=217

AH

<Автомобиль с левым рулем>

3

1

2

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=217

AH

<Автомобиль с правым рулем>
