54B

-352

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 35. Проверка состояния жгута
проводов от разъема С=225 (клемма № 6)
электронного блока управления системой
ETACS до разъема D=10 (клемма № 3)
плафона освещения багажного отделения

NOTE:

Перед проверкой жгута проводов, проверьте
разъем C$215 монтажного блока <Автомобили
с левым расположением органов управления>
или разъем C$216 <Автомобили с правым
расположением органов управления> и промежу$
точный разъем F$02 <Автомобили с левым
расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 36.

НЕТ :

Отремонтируйте жгут проводов.

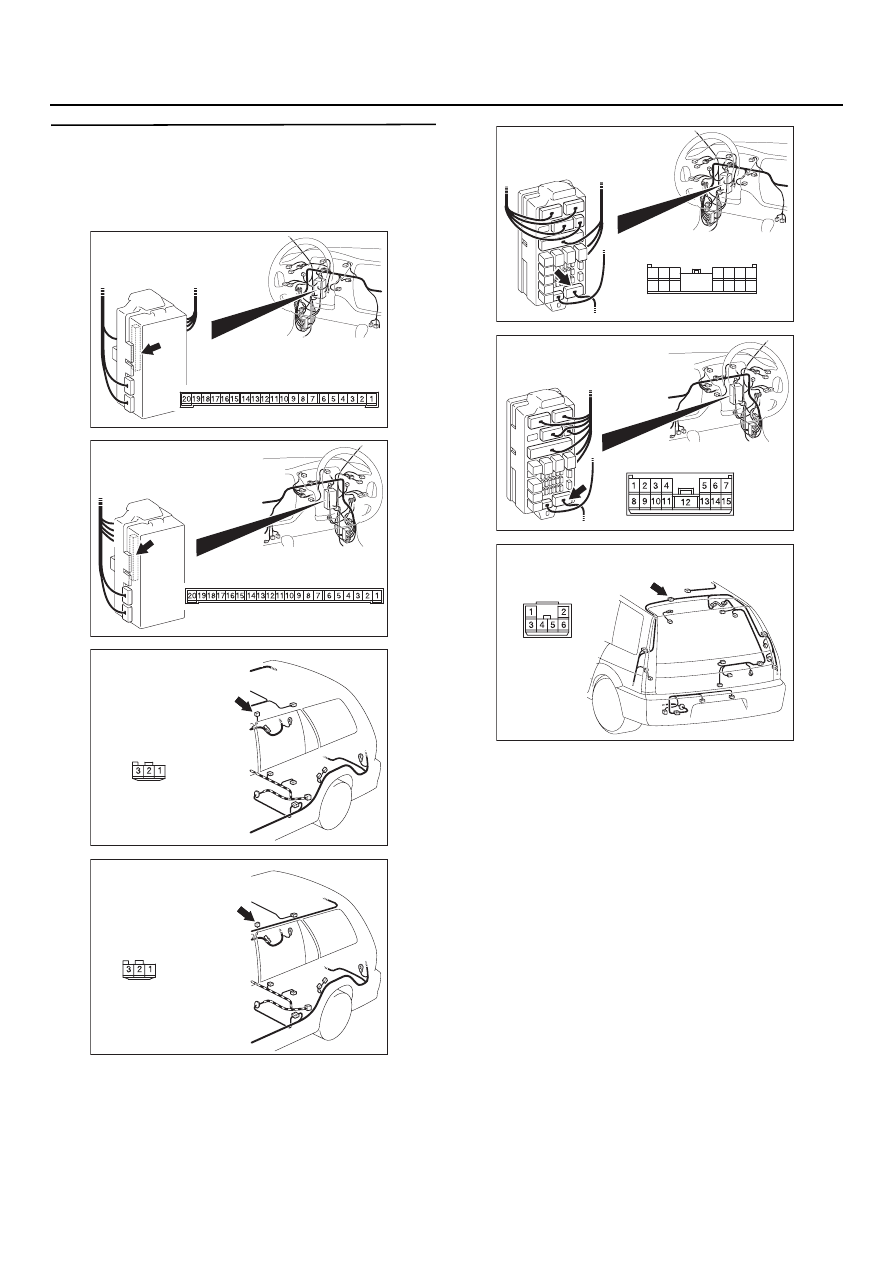

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303917

Вид со стороны
жгута проводов

AC

Разъем: D=10 <Автомобили
с кузовом "Универсал",
с левым расположением
органов управления>

AC303923

Вид со стороны
жгута проводов

AB

Разъем: D=10 <Автомобили
с кузовом "Универсал",
с правым расположением
органов управления>

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=215

AG

<Автомобили с левым рулем>

7

15

5

6

14 13

2

9

12

4 3

10

11

1

8

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=216

AG

<Автомобили с правым рулем>

AC303954

Разъем: F=02 <Автомобили с кузовом
"Универсал", с левым расположением
органов управления>

AB

54B

-353

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Этап 36. Повторная проверка системы.
Убедитесь, что лампы плафонов освещения
багажного отделения работают нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

54B

-354

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ L=2: Передние или задние фонари освещения салона нормально
не включаются и не выключаются. <Автомобили с дистанционной системой открывания
замков дверей>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

ПРИМЕЧАНИЕ:

Автомобили не оборудованные боковой
надувной шторкой безопасности

Автомобили оборудованные боковой
надувной шторкой безопасности

Вид со стороны монтажного блока

ЭБУ системы
ETACS

Лампа плафона
освещения
задней части
салона

Лампы плафонов
освещения
передней части
салона

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Выключатель

замка крышки

багажника

Лампа плафона

освещения багажного

отделения

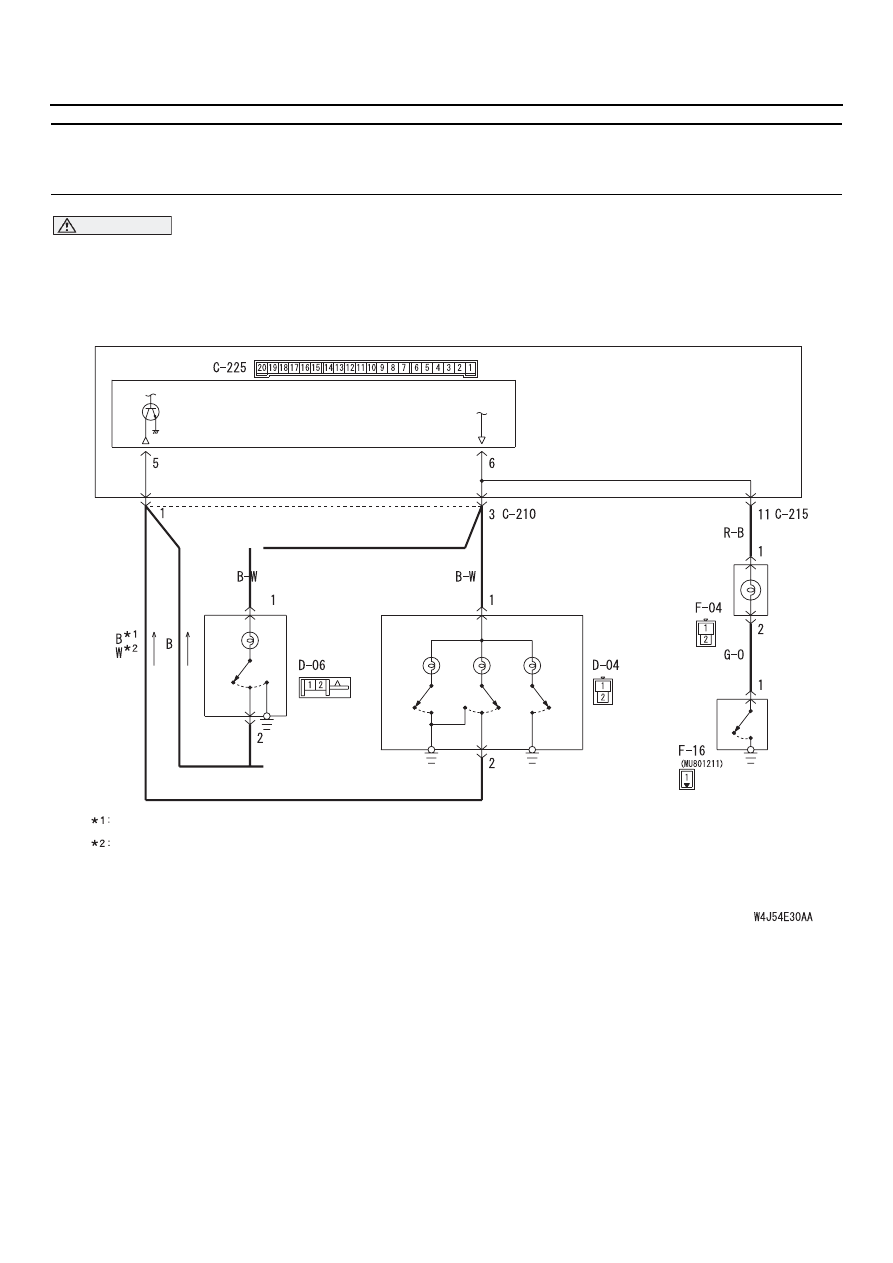

Цепь плафонов освещения салона (автомобили с кузовом "Седан")

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ДВЕРЬ

ДВЕРЬ

54B

-355

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭБУ системы ETACS

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый
GR : Серый     R : Красный
P : Розовый     V : Фиолетовый

Выключатель
освещения в задней
правой двери

Выключатель
освещения в задней
левой двери

Выключатель
освещения
в задней двери
автомобиля

ДИОД

Передний

плафон

Задний плафон

 (правый)

Лампа
плафона
освещения
багажного
отделения

 (левый)

Вид со стороны монтажного блока

Цепь плафонов освещения салона (автомобили с кузовом "Универсал")

ДВЕРЬ

ДВЕРЬ

ДВЕРЬ

ДВЕРЬ

МОНТАЖНЫЙ БЛОК

Плафон
местной
подсветки

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.
