Mitsubishi Lancer / Lancer Wagon. Руководство - часть 279

54B

-336

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

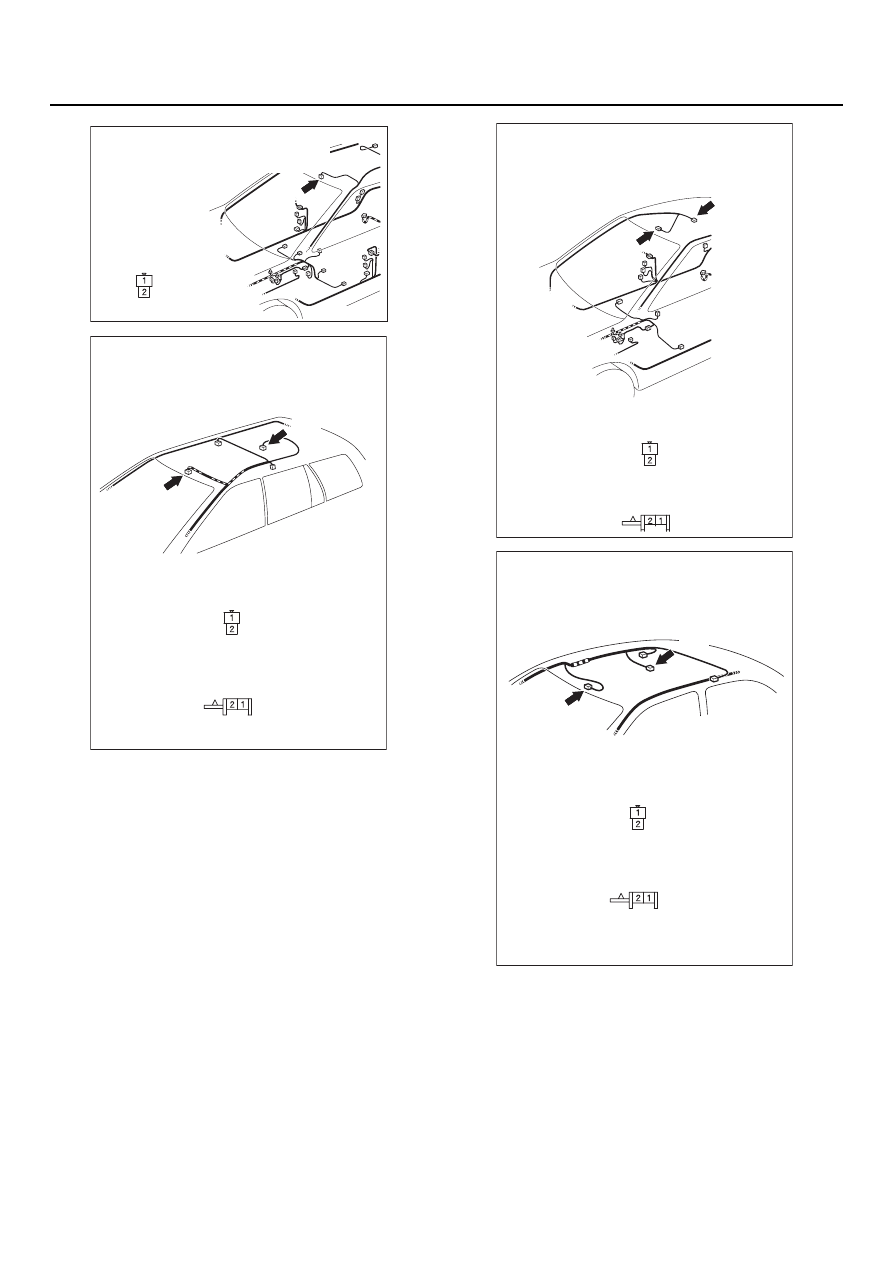

AC303915

Вид со стороны
жгута проводов

AE

Разъем: D=04 <Автомобили с кузовом
"Универсал", с левым расположением
органов управления и не оборудованные
шторкой безопасности>

AC303920

Вид со стороны
жгута проводов

DD04

DD04

AB

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Универсал", с левым
расположением органов управления
и оборудованные шторкой безопасности>

DD06
(GR)

AC303876

Вид со стороны
жгута проводов

DD04

DD04

DD06
(GR)

AB

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Седан", с правым
расположением органов управления
и не оборудованные шторкой безопасности>

AC303914

Вид со стороны
жгута проводов

DD04

DD04

AB

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Седан", с правым
расположением органов управления
и оборудованные шторкой безопасности>

DD06
(GR)

54B

-337

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

NOTE:

Перед проверкой жгута проводов, проверьте
состояние разъема C$217 монтажного блока,
отремонтируйте его, в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 8. Повторная проверка системы
Проверьте, чтобы убедиться в том, что лампы
переднего и заднего плафона освещения
салона загораются и гаснут нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

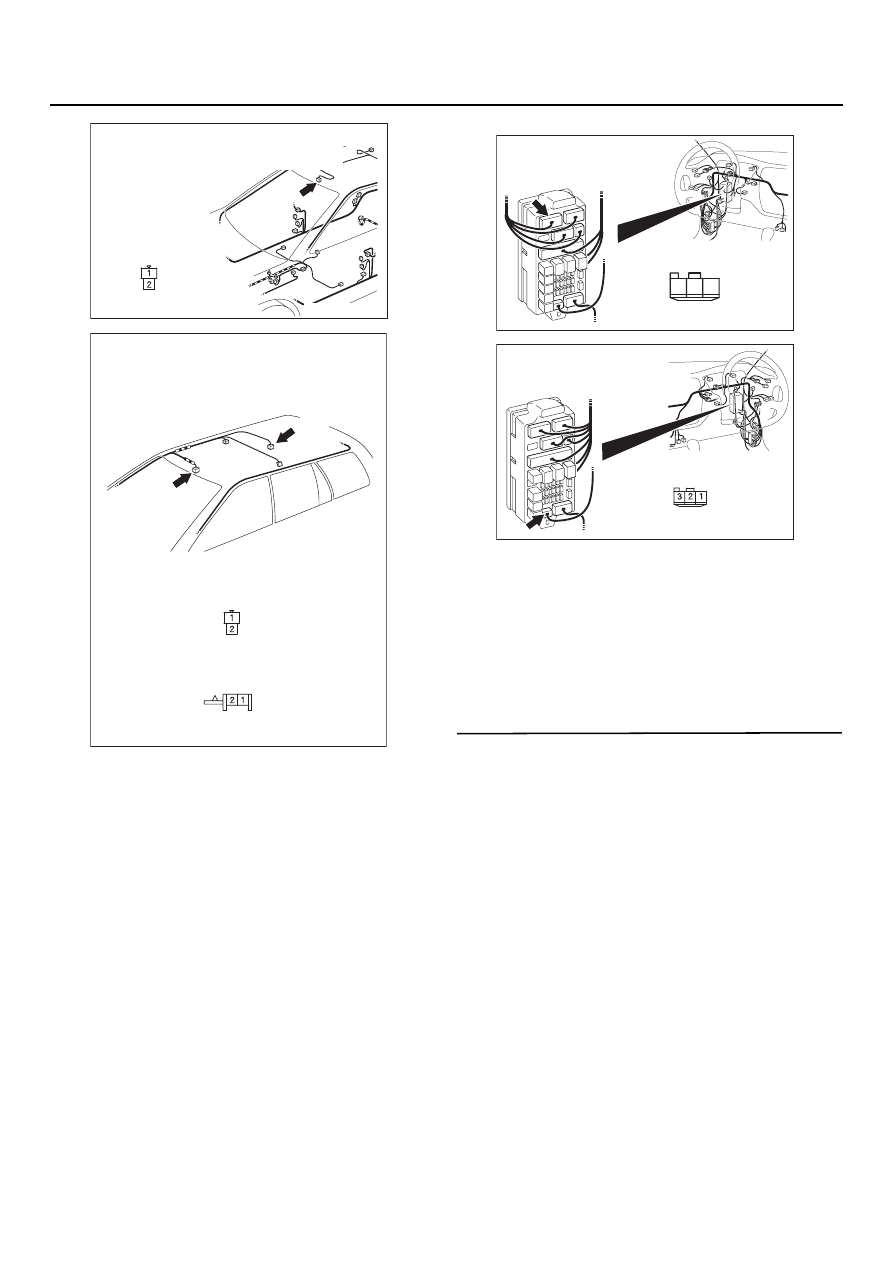

AC303921

Вид со стороны
жгута проводов

AE

Разъем: D=04 <Автомобили с кузовом
"Универсал", с правым расположением
органов управления и не оборудованные
шторкой безопасности>

AC303926

Вид со стороны
жгута проводов

DD04

DD04

AB

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Универсал",
с правым расположением органов управления
и оборудованные шторкой безопасности>

DD06
(GR)

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=217

AH

<Автомобиль с левым рулем>

3

1

2

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=217

AH

<Автомобиль с правым рулем>

54B

-338

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 9. Проверка разъема: Разъем F=04
лампы плафона освещения багажного
отделения, разъем F=16 лампы плафона
освщения замка крышки багажника

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 10.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 10. Проверка ламп плафонов
освещения багажного отделения
Убедитесь, что лампы освещения багажного
отделения не перегорели.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 11.

НЕТ :

Замените перегоревшие лампы
освещения багажного отделения.

ЭТАП 11. Проверка переключателя замка
крышки багажника
Проверьте состояние переключателя замка
крышки багажника.См. главу 42, "Крышка
багажника",

CTP. 42-52

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 12.

НЕТ :

Замените переключатель замка крышки
багажника.

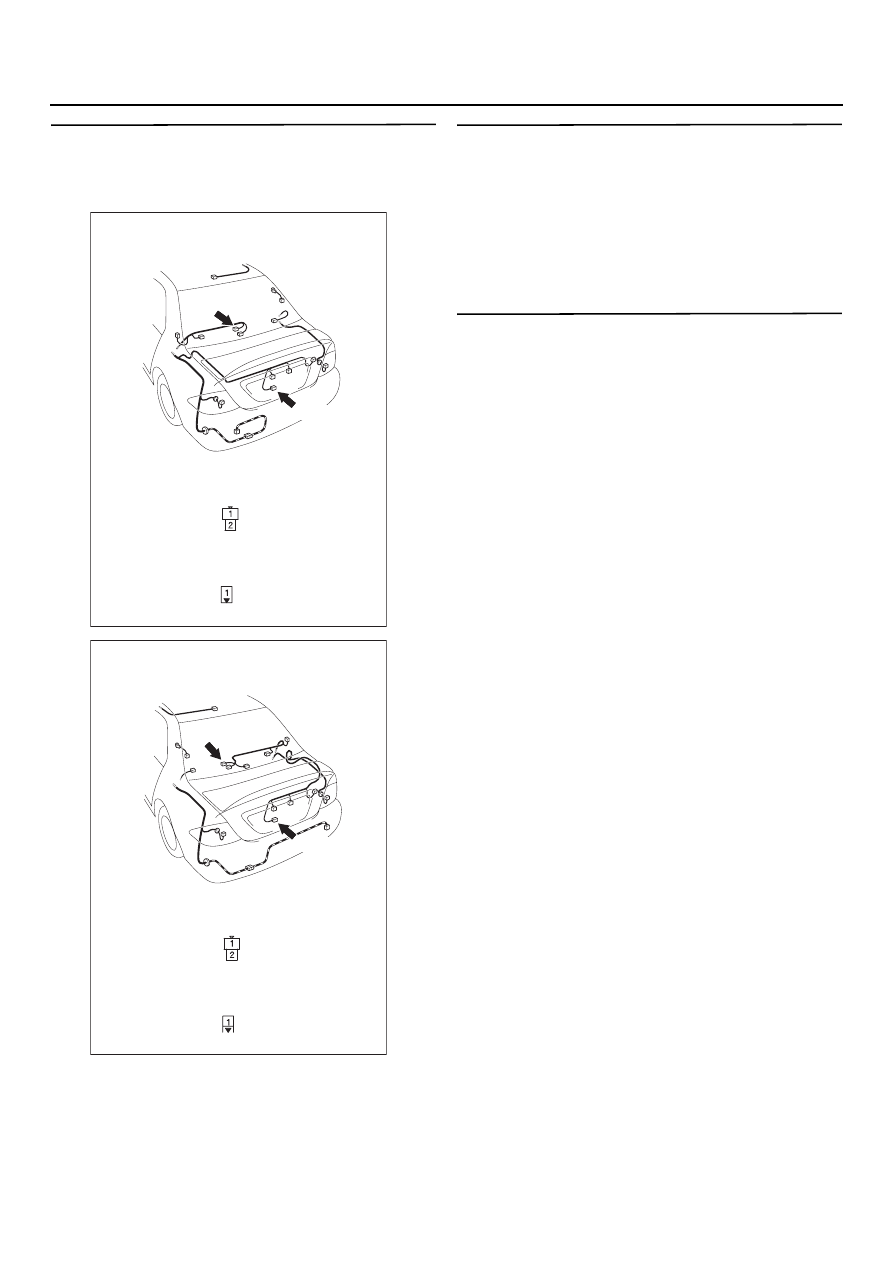

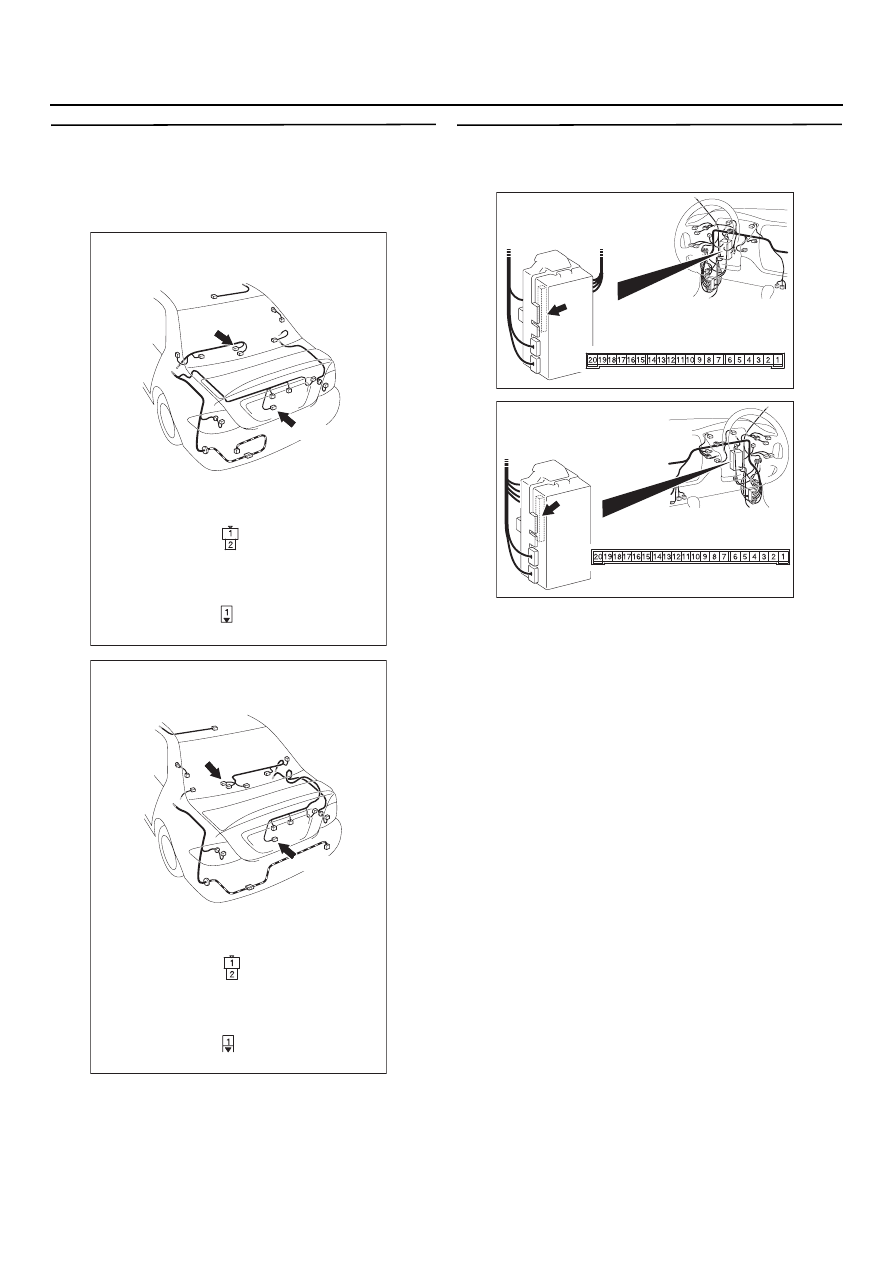

AC303944

Разъемы: F=04, F=16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

FD04

Вид со стороны
жгута проводов

FD16

AB

FD04

FD16(B)

AC303946

Разъемы: F=04, F=16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

FD04

Вид со стороны
жгута проводов

FD16

AB

FD04

FD16(B)

54B

-339

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 12. Проверка жгута проводов
от разъема F=04 (клемма № 2) плафона
освещения багажного отделения к разъему
F=16 (клемма № 1) переключателя замка
крышки багажника

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 13.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 13. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 14.

НЕТ :

Отремонтируйте неисправный разъем.

AC303944

Разъемы: F=04, F=16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

FD04

Вид со стороны
жгута проводов

FD16

AB

FD04

FD16(B)

AC303946

Разъемы: F=04, F=16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

FD04

Вид со стороны
жгута проводов

FD16

AB

FD04

FD16(B)

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>
