Mitsubishi Lancer / Lancer Wagon. Руководство - часть 280
54B
-340
МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

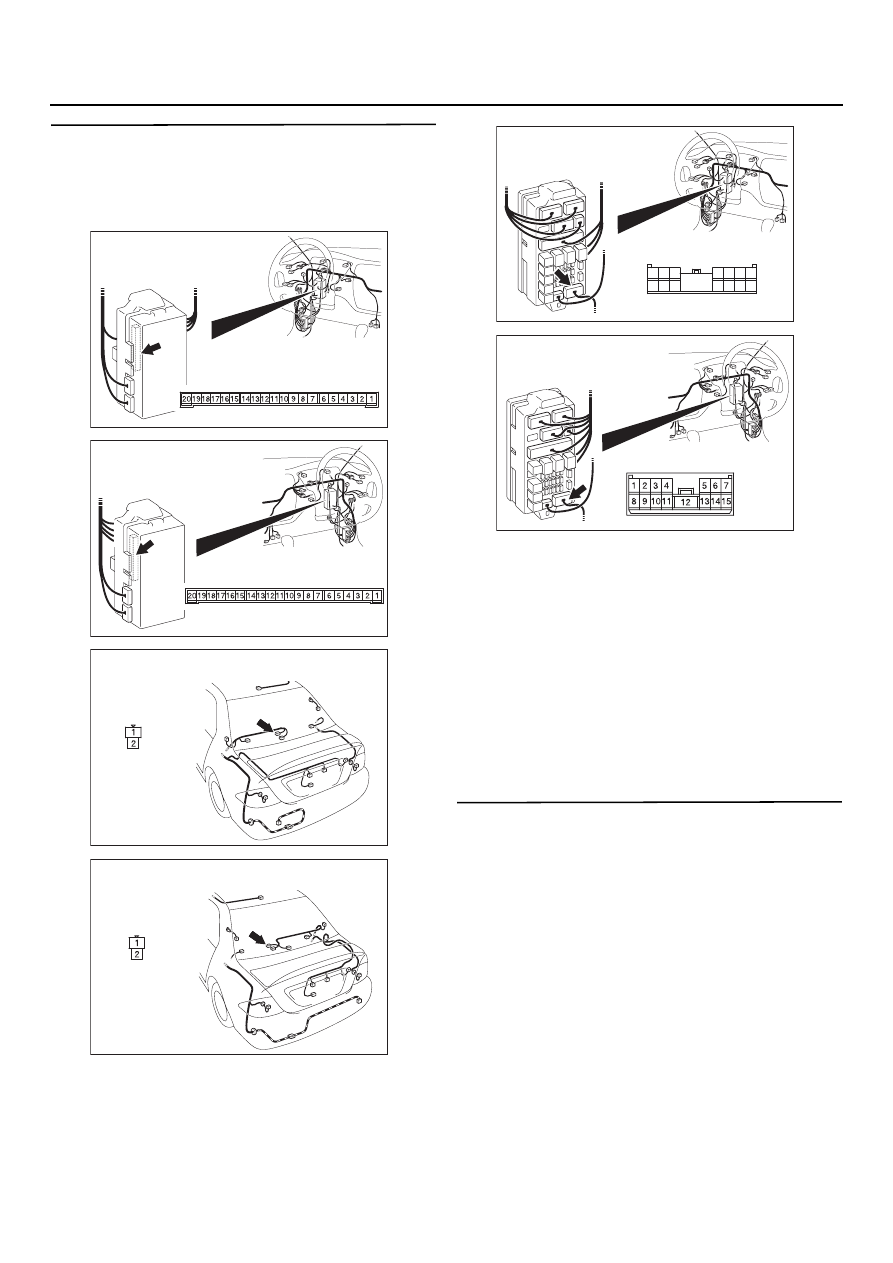

ЭТАП 14. Проверка состояния жгута
проводов от разъема С=225 (клемма № 6)
электронного блока управления системой
ETACS до разъема F=04 (клемма № 1)
плафона освещения багажного отделения
NOTE:
Перед проверкой жгута проводов, проверьте
состояние разъема C$215 монтажного блока
<Автомобили с левым расположением органов
управления>, или разъема C$216 <Автомобили
с правым расположением органов
управления>, отремонтируйте разъем(ы)
в случае необходимости.
•
Проверьте состояние линии питания
на наличие обрыва цепи.
B: В норме ли результаты проверки?
ДА :
Перейдите к Этапу 15.
НЕТ :
Отремонтируйте жгут проводов.
ЭТАП 15. Повторная проверка системы
Убедитесь, что лампы плафонов освещения
багажного отделения работают нормально.
B: В норме ли результаты проверки?
ДА :
Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",
CTP. 00-6
).
НЕТ :
Замените электронный блок
управления системой ETACS.

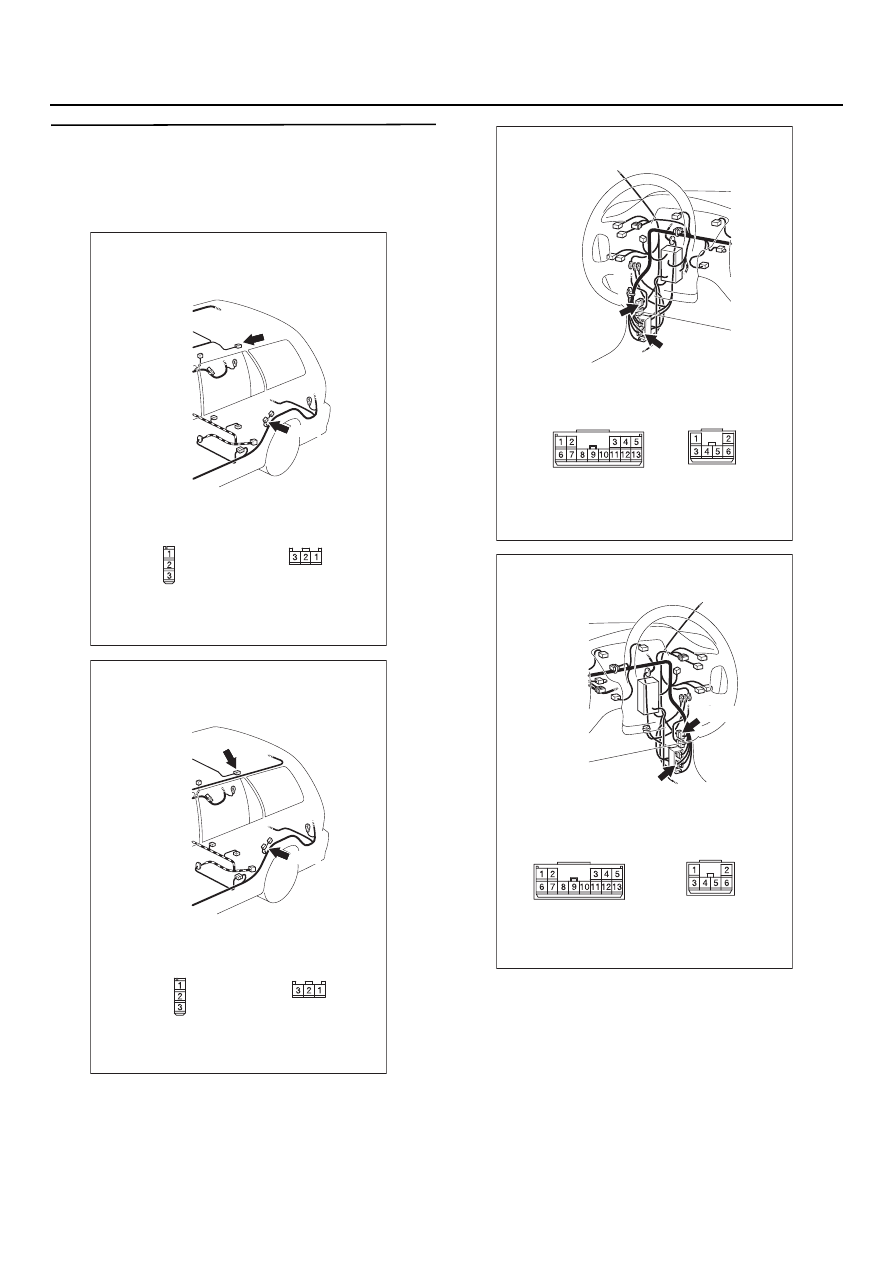

AC303810
Разъем: C=225
AB
Вид со стороны монтажного блока
Монтажный блок (вид сзади)
<Автомобили с левым рулем>
AC303867
Монтажный блок (вид сзади)
Разъем: C=225
AB
Вид со стороны монтажного блока
<Автомобили с правым рулем>

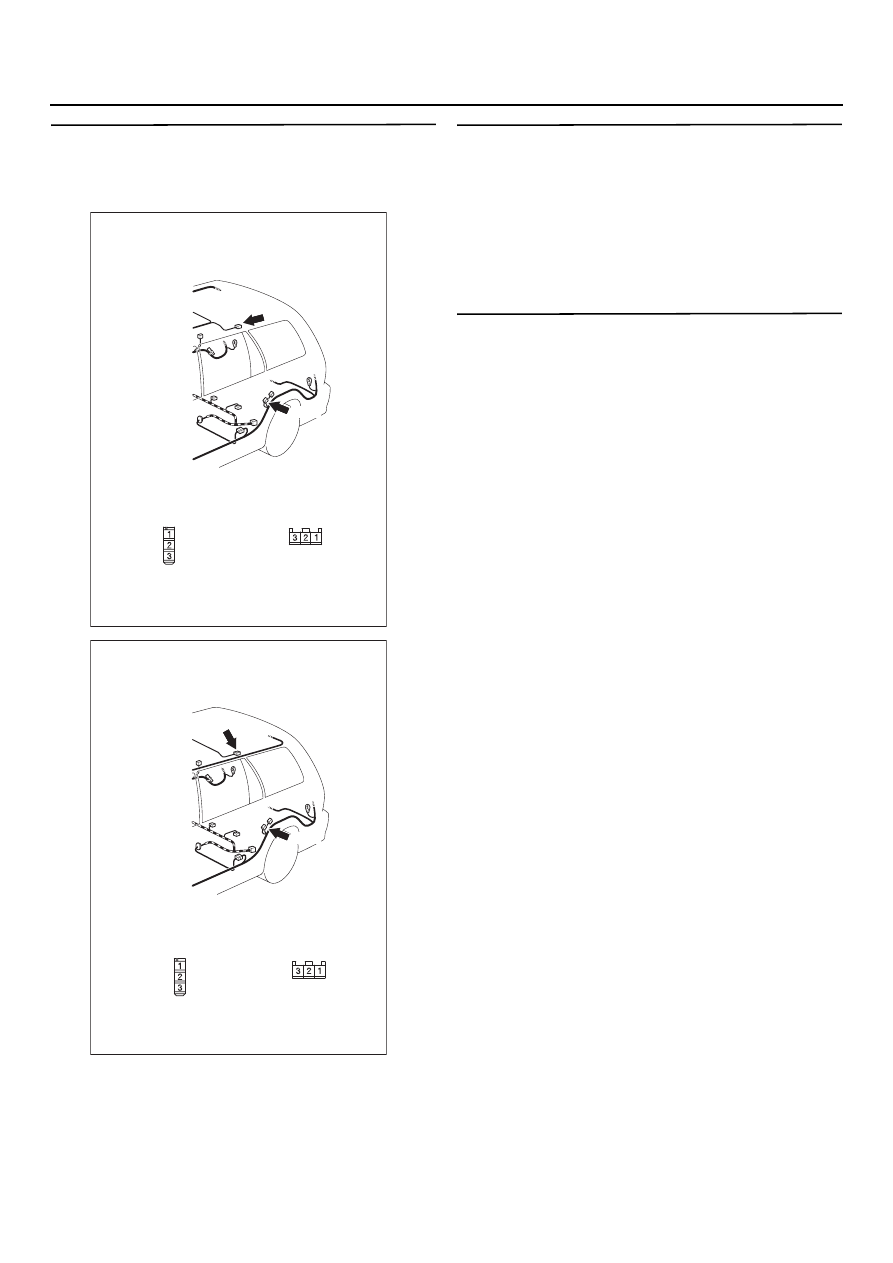

AC303943
Вид со стороны
жгута проводов
AB
Разъем: F=04 <Автомобили с кузовом "Седан"
и с левым расположением органов управления>
AC303945
Вид со стороны
жгута проводов
AB
Разъем: F=04 <Автомобили с кузовом "Седан"
и с правым расположением органов управления>

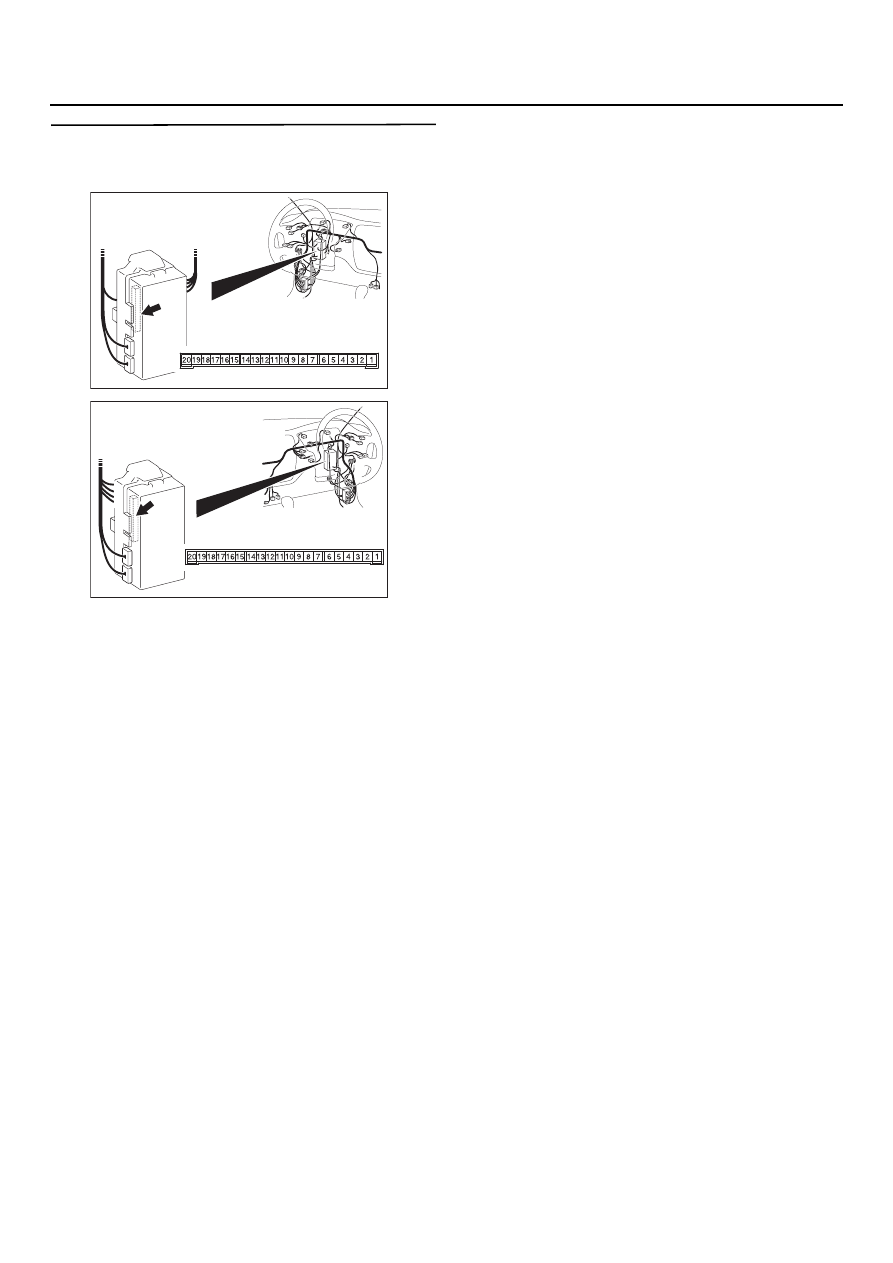

AC303808
Вид со стороны
жгута проводов
Монтажный блок (вид спереди)
Разъем: C=215
AG
<Автомобили с левым рулем>
7
15
5
6
14 13
2
9
12
4 3
10
11
1
8
AC303822
Вид со стороны
жгута проводов
Монтажный блок (вид спереди)
Разъем: C=216
AG
<Автомобили с правым рулем>
