Mitsubishi Lancer / Lancer Wagon. Руководство - часть 278

54B

-332

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

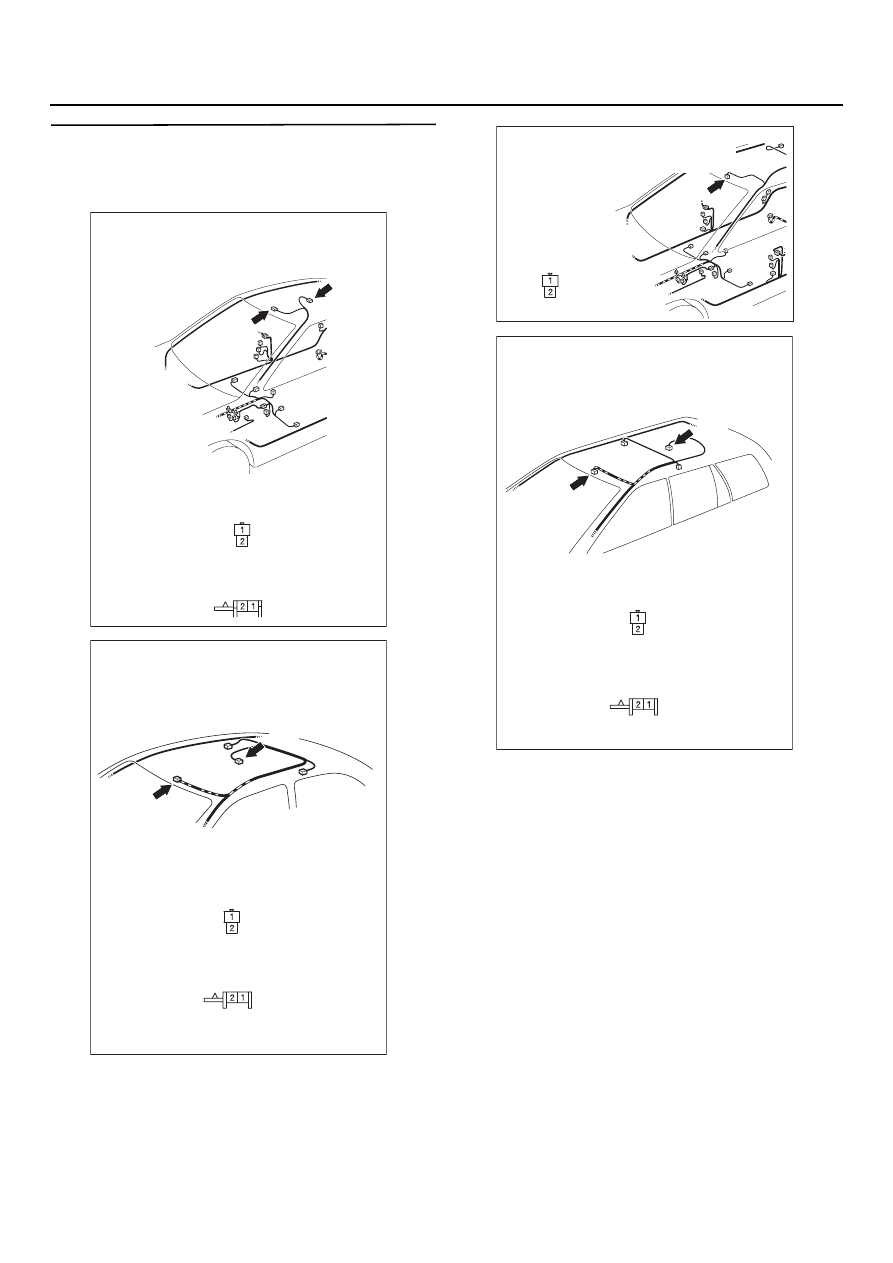

ЭТАП 4. Проверка разъема: Разъем D=04
лампы переднего плафона освещения
салона, разъем D=06 лампы заднего
плафона освещения салона

AC303870

Вид со стороны
жгута проводов

DD04

DD06
(GR)

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Седан", с левым
расположением органов управления
и не оборудованные шторкой безопасности>

AC303874

Вид со стороны
жгута проводов

DD04

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Седан", с левым
расположением органов управления
и оборудованные шторкой безопасности>

DD06
(GR)

AC303915

Вид со стороны
жгута проводов

Разъем: D=04 <Автомобили с кузовом
"Универсал", с левым расположением
органов управления и не оборудованные
шторкой безопасности>

AC303920

Вид со стороны
жгута проводов

DD04

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Универсал", с левым
расположением органов управления
и оборудованные шторкой безопасности>

DD06
(GR)

54B

-333

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Отремонтируйте неисправный разъем.

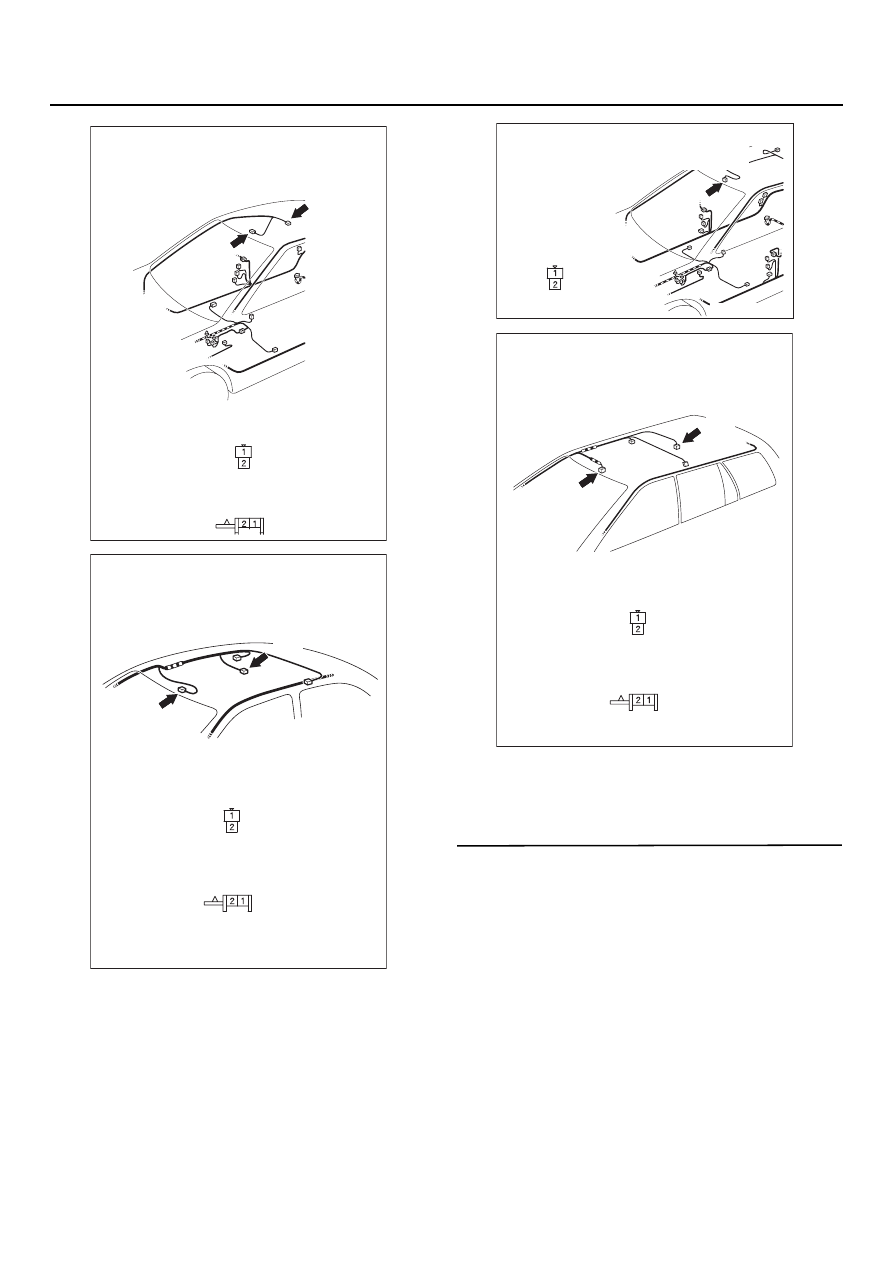

ЭТАП 5. Проверка ламп переднего и заднего
плафонов освещения салона автомобиля
Проверьте, не перегорели ли лампы переднего
и заднего плафона освещения салона.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Замените перегоревшие лампы
плафонов.

AC303876

Вид со стороны
жгута проводов

DD04

DD06
(GR)

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Седан", с правым
расположением органов управления
и не оборудованные шторкой безопасности>

AC303914

Вид со стороны
жгута проводов

DD04

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Седан", с правым
расположением органов управления
и оборудованные шторкой безопасности>

DD06
(GR)

AC303921

Вид со стороны
жгута проводов

Разъем: D=04 <Автомобили с кузовом
"Универсал", с правым расположением
органов управления и не оборудованные
шторкой безопасности>

AC303926

Вид со стороны
жгута проводов

DD04

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

<Автомобили с кузовом "Универсал",
с правым расположением органов управления
и оборудованные шторкой безопасности>

DD06
(GR)

54B

-334

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

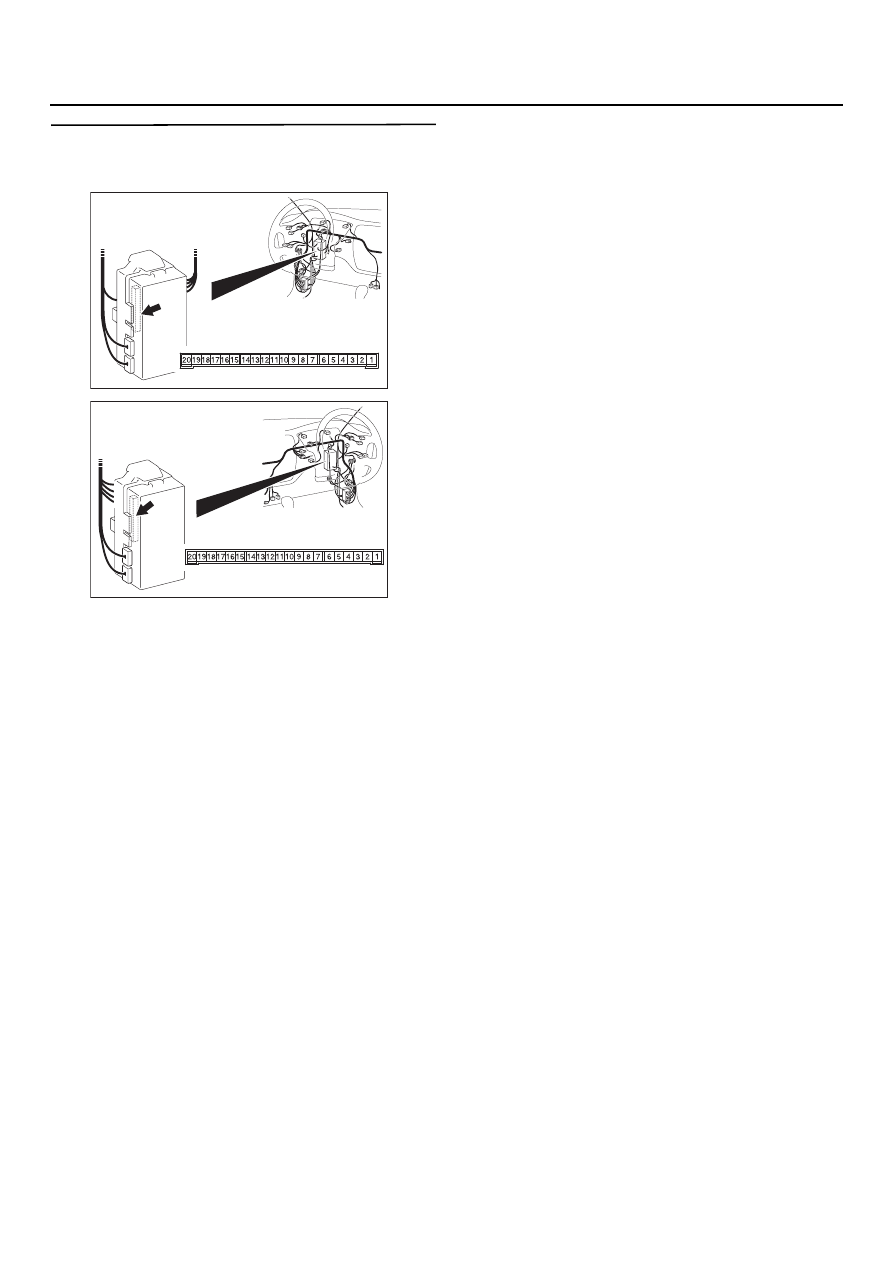

ЭТАП 6. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте неисправный разъем.

AC303810

Разъем: C=225

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54B

-335

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

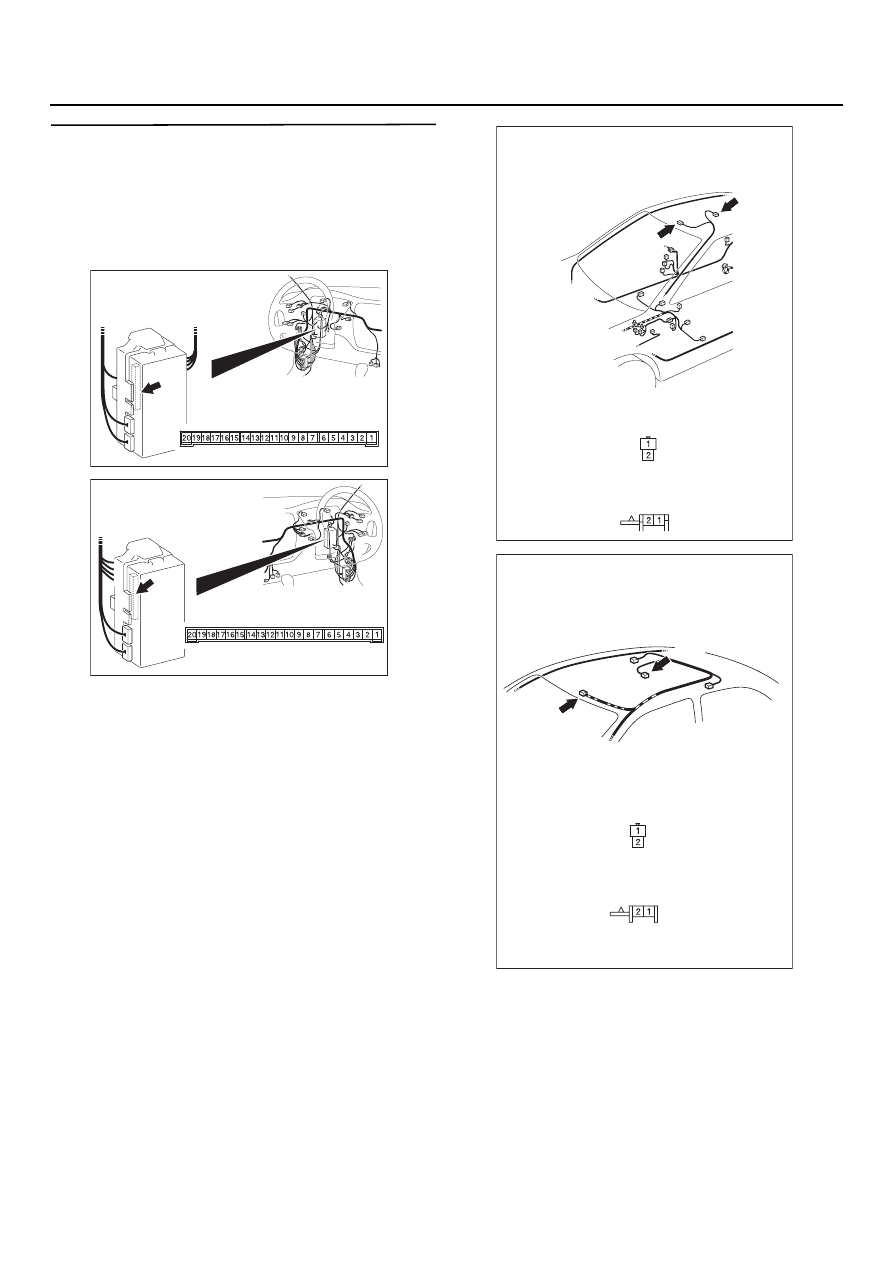

ЭТАП 7. Проверка состояния жгута проводов
от разъема С=225 (клеммы № 5 и 6)
электронного блока управления системой
ETACS к разъему D=04 (клеммы № 2 и 1)
лампы переднего плафона освещения
салона или к разъему D=06 (клеммы № 2 и 1)
лампы заднего плафона освещения салона

AC303810

Разъем: C=225

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303870

Вид со стороны
жгута проводов

DD04

DD06
(GR)

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

AC303874

Вид со стороны
жгута проводов

DD04

Разъемы: D=04, D=06

Вид со стороны
жгута проводов

DD06

DD06
(GR)
