Mitsubishi Lancer / Lancer Wagon. Руководство - часть 277

54B

-328

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ФОНАРЬ ОСВЕЩЕНИЯ САЛОНА

МЕТОДИКА ПРОВЕРКИ L=1: Передние или задние фонари освещения салона нормально
не включаются и не выключаются. <Автомобили без дистанционной системы открывания
замков дверей>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

ПРИМЕЧАНИЕ:

Автомобили не оборудованные боковой
надувной шторкой безопасности

Автомобили оборудованные боковой
надувной шторкой безопасности

Вид со стороны монтажного блока

ЭБУ системы
ETACS

Лампа плафона
освещения
задней части
салона

Лампы плафонов
освещения
передней части
салона

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Выключатель

замка крышки

багажника

Лампа плафона

освещения багажного

отделения

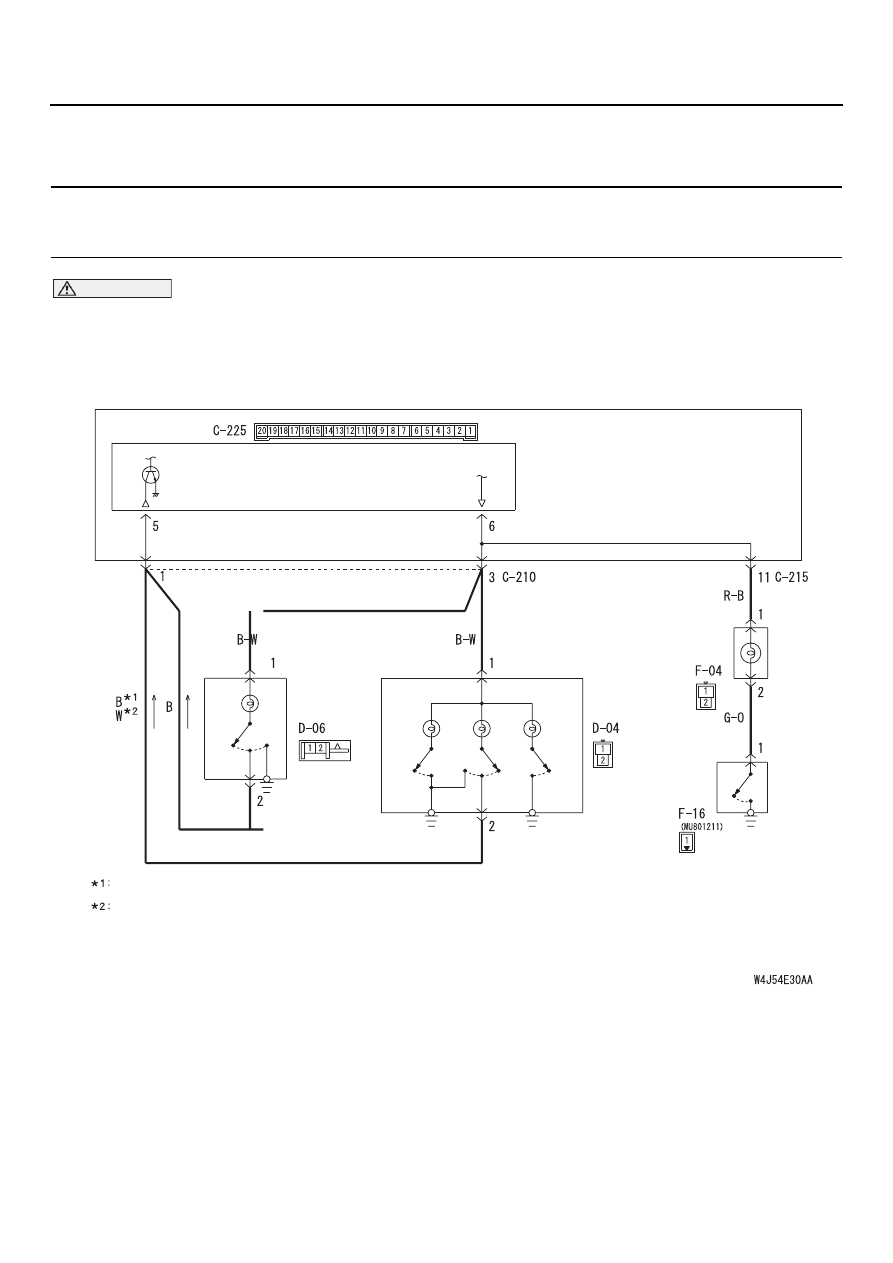

Цепь плафонов освещения салона (автомобили с кузовом "Седан")

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ДВЕРЬ

ДВЕРЬ

54B

-329

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭБУ системы ETACS

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый
GR : Серый     R : Красный
P : Розовый     V : Фиолетовый

Выключатель
освещения в задней
правой двери

Выключатель
освещения в задней
левой двери

Выключатель
освещения
в задней двери
автомобиля

ДИОД

Передний

плафон

Задний плафон

 (правый)

Лампа
плафона
освещения
багажного
отделения

 (левый)

Вид со стороны монтажного блока

Цепь плафонов освещения салона (автомобили с кузовом "Универсал")

ДВЕРЬ

ДВЕРЬ

ДВЕРЬ

ДВЕРЬ

МОНТАЖНЫЙ БЛОК

Плафон
местной
подсветки

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

54B

-330

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Электронный блок управления системой ETACS
воздействует на эти функции в соответствии
с входными сигналами, перечисленными ниже.

•

Замок зажигания (IG1).

•

Выключатели всех дверей.

•

Исполнительный механизм замка двери
водителя.

Если эта функция нормально не работает,
то цепи этих входных сигналов или сам
электронный блок управления системой ETACS
могут быть неисправны.

Возможные причины

•

Неисправность выключателей дверей.

•

Неисправность исполнительного механизма
замка двери водителя.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка цепи питания.
При установке замка зажигания в положение
"LOCK"("OFF"), проверьте, загораются ли
контрольные лампы аварийной сигнализации.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Обратитесь к методике проверки AD2
"Проверка цепи питания электронного
блока управления системой ETACS",

CTP. 54B-58

.

ЭТАП 2. Проверка сигналов
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к передним и
задним фонарям освещения салона.

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

Все сигналы принимаются нормально :

Перейдите к Этапу 3.

Не получен сигнал замка зажигания,
находящегося в положении (IG1) :

Обратитесь к методике проверки MD2
"Не получен сигнал замка зажигания,
находящегося в положении (IG1)",

CTP. 54B-389

.

Не получены сигналы выключателей всех
дверей :

Обратитесь к методике проверки

MD11 "Не получен сигнал выключателей
всех дверей <Автомобили с левым
расположением органов
управления>",

CTP. 54B-433

.

Обратитесь к методике проверки MD11
"Не получен сигнал выключателей всех
дверей <Автомобили с правым
расположением органов управления>",

CTP. 54B-438

.

Не получен сигнал переключателя
исполнительного механизма замка двери
водителя :

Обратитесь к методике проверки

MD12 "Не получен сигнал
исполнительного механизма замка
передней левой двери <Автомобили
с левым расположением органов
управления>",

CTP. 54B-443

.

Обратитесь к методике проверки MD12
"Не получен сигнал исполнительного
механизма замка передней правой
двери <Автомобили с правым
расположением органов управления>",

CTP. 54B-447

.

Переключатель
системы

Проверьте состояние

Замок зажигания
(IG1)

При переключении замка
зажигания из положения
"ACC" в положение "ON"
(зажигание включено)

Выключатели всех
дверей

Одна дверь открыта, все
остальные двери закрыты

Исполнительный
механизм замка
двери водителя

При разблокированной
или заблокированной
двери водителя

54B

-331

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 3. Определение места неисправности

B: Которая из ламп не загорается?

Ни одна лампа не загорается :

Замените

электронный блок управления системой
ETACS.

Передний или задний плафоны освещения
салона <Седан или Универсал = автомобили

с боковыми надувными шторками
безопавсности> не горят :

Перейдите к Этапу 4.

Лампа плафона освещения багажника
<Седан> не горит :

Перейдите к Этапу 9.

Лампа заднего левого плафона освещения
салона <Универсал = автомобили без
надувной шторки безопасности> не горит :

Перейдите к Этапу 16.

Лампа заднего правого плафона освещения
салона  <Универсал = автомобили без боковой
надувной шторки безопасности> не горит :

Перейдите к Этапу 23.

Лампа плафона освещения багажника
<Универсал> не горит :

Перейдите к Этапу 30.
