МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий
 W : Белый     Y : Желтый     SB : ГолубойBR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

КОМБИНАЦИЯ
ПРИБОРОВ

Лампа заднего
противотуманD
ного фонаря

Реле заднего
противотуманD
ного фонаря

ЭБУ системы
ETACS

ПЛАВКАЯ
ВСТАВКА 1

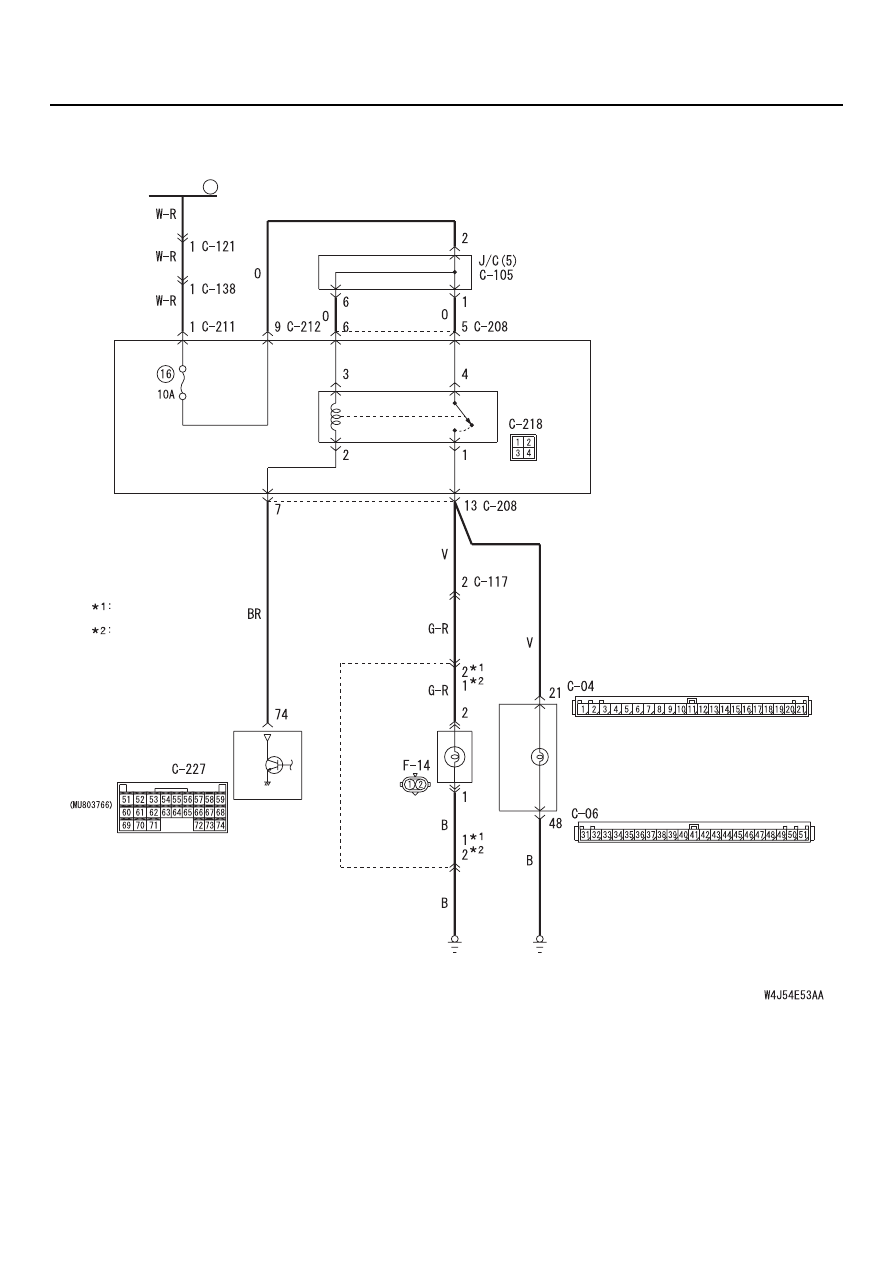

Цепь заднего противотуманного фонаря

(автомобиль с правым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

ПРИМЕЧАНИЕ:

для автомобиля

с кузовом "Седан"
для автомобиля

с кузовом "Универсал"

Индикатор включения противотуманных фар и фонаря

54B

-321

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если не горят задние противотуманные
фонарей, то возможны неисправности
или перегорание в разъемах жгутов проводов,
ламп или предохранителей.

Возможные причины

•

Перегоревшие лампы задних
противотуманных фонарей.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема: Разъем F=20
<Автомобили с левым расположением
органов управления>, разъем F=14
<Автомобили с правым расположением
органов управления> задних противотуман=
ных фонарей или разъем C=06 <Индикатора
включения задних противотуманных
фонарей> комбинации приборов

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП  2. Проверка состояния ламп задних
противотуманных фонарей или индикаторов
включения задних противотуманных
фонарей
Проверьте состояние ламп на наличие
дефекта(ов).

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Замените неисправные лампы.

AC303943

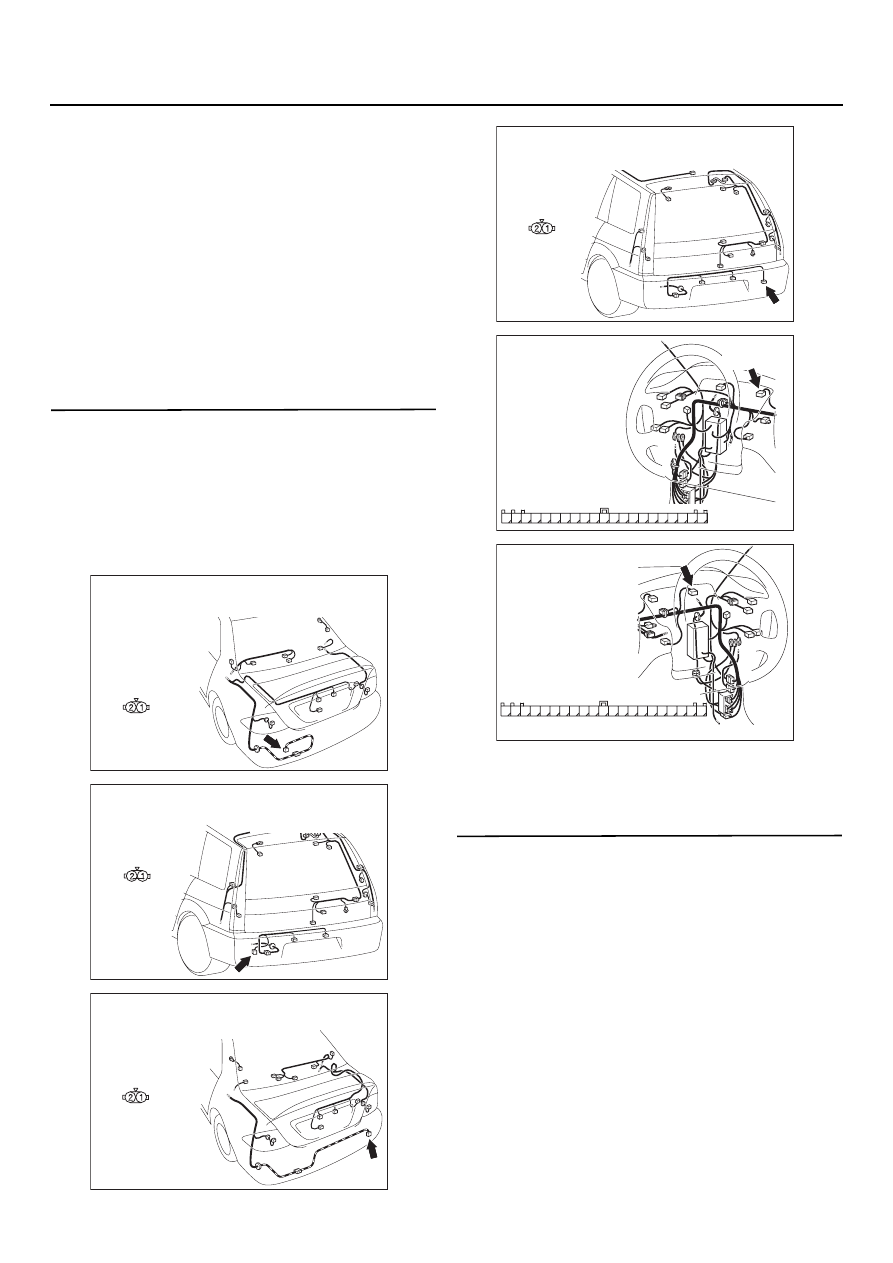

Разъем: F=20

Вид со стороны
жгута проводов

AC

<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

AC303954

Разъем: F=20

Вид со стороны
жгута проводов

AE

<Автомобиль с кузовом "Универсал"
и с левым расположением органов управления>

AC303945

Разъем: F=14

Вид со стороны
жгута проводов

AC

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

AC303956

Разъем: F=14

Вид со стороны
жгута проводов

AD

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

AC303798

Разъем: C=06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

CD06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303814

Разъем: C=06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

CD06 (L)

54B

-322

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

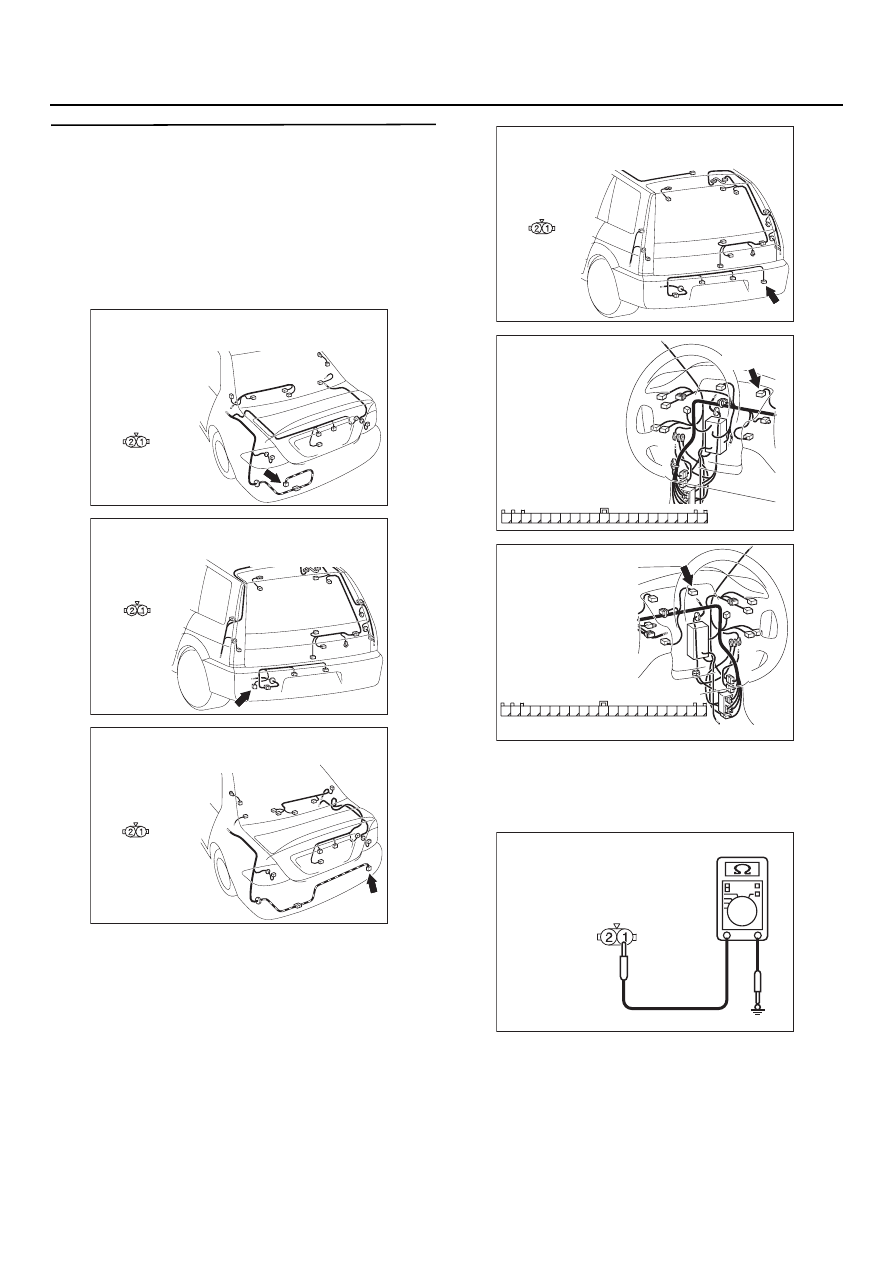

ЭТАП 3. Измерение сопротивления
на разъеме F=20 <Автомобили с левым
расположением органов управления>,
разъеме F=14 <Автомобили с правым распо=
ложением органов управления> задних
противотуманных фонарей или разъеме
C=06 <Индикатора включения задних
противотуманных фонарей> панели
приборов

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

фонаря и "массой".

•

Измерьте сопротивление между разъемом FD20

<Автомобилей с левым расположением
органов управления>, разъемом FD14
<Автомобили с правым расположением
органов управления> реле задних
противотуманных фонарей (клемма № 1)
и "массой".

AC303943

Разъем: F=20

Вид со стороны
жгута проводов

AC

<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

AC303954

Разъем: F=20

Вид со стороны
жгута проводов

AE

<Автомобиль с кузовом "Универсал"
и с левым расположением органов управления>

AC303945

Разъем: F=14

Вид со стороны
жгута проводов

AC

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

AC303956

Разъем: F=14

Вид со стороны
жгута проводов

AD

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

AC303798

Разъем: C=06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

CD06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303814

Разъем: C=06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

CD06 (L)

AC301541 DV

Разъем FD14,  FD20
(Вид со стороны жгута проводов)

54B

-323

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

•

Измерьте сопротивление между разъемом CD06

(клемма № 48) <Индикатор включения
задних противотуманных фонарей>
комбинации  приборов и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Перейдите к Этапу 4.

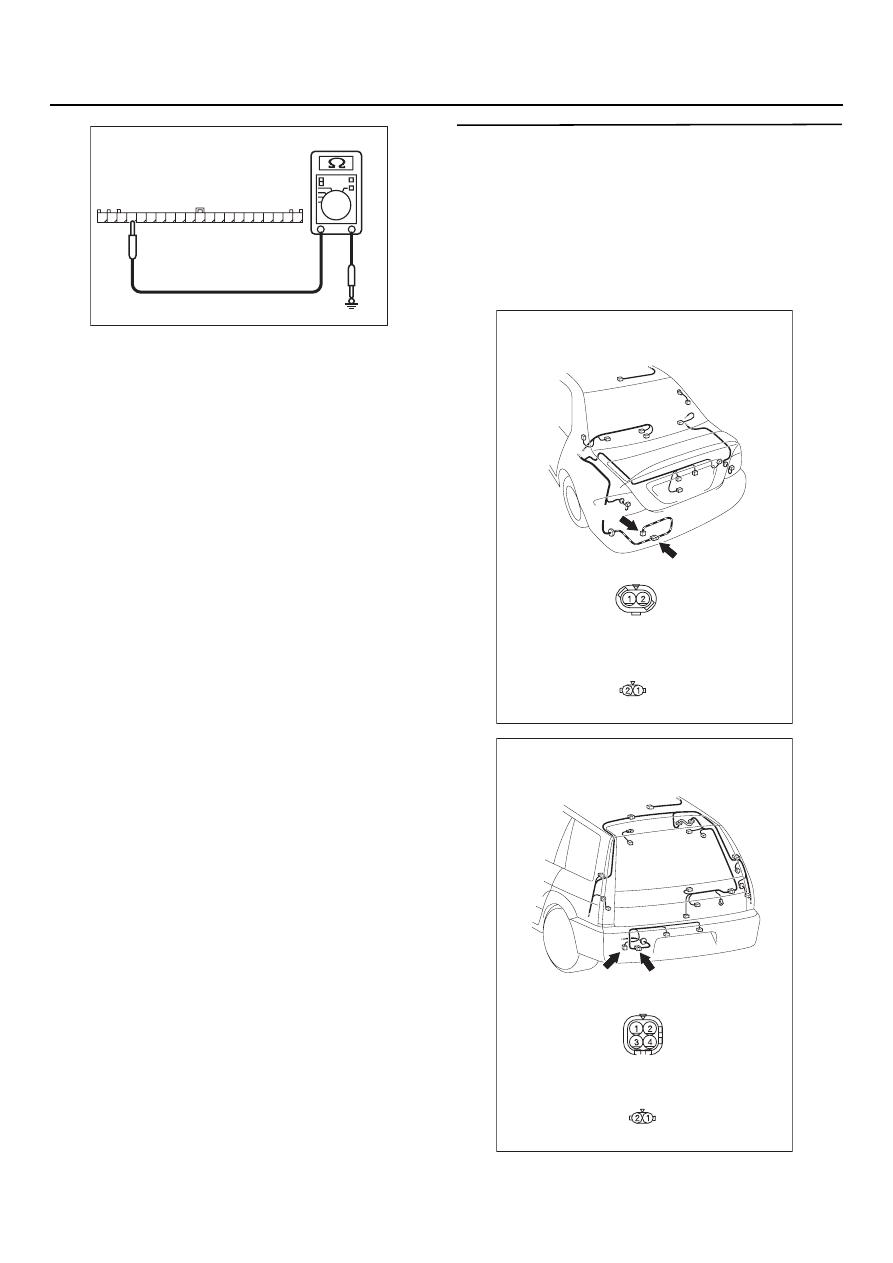

ЭТАП 4. Проверка состояния жгута проводов
от разъема F=20 <Автомобили с левым
расположением органов управления>,
разъема F=14 <Автомобили с правым
расположением органов управления>
задних противотуманных фонарей (клемма
№ 1), разъема C=06 <Индикатора включения
задних противотуманных фонарей> панели
приборов (клемма № 48) и "массой"

AC301541 DL

Разъем CD06
(вид со стороны жгута проводов)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303944

Разъемы: F=19, F=20
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

FD19

Вид со стороны
жгута проводов

FD20

AE

FD19(GR)

FD20

AC303955

Разъемы: F=19, F=20

<Автомобиль с кузовом "Универсал" и с левым
расположением органов управления>

AD

FD19(GR)

FD20

FD19

FD20

Вид со стороны
жгута проводов
