54B

-304

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 8. Проверка состояния жгута проводов
между разъемом А=04Х (клемма № 3) реле
передних противотуманных фар и разъемом
А=10Х (клемма № 1) переднего электрон=
ного блока управления

•

Проверьте состояние выходных линий
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Повторная проверка системы
Убедитесь в том, что передние
противотуманные фары автомобиля горят
нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC304747 AB

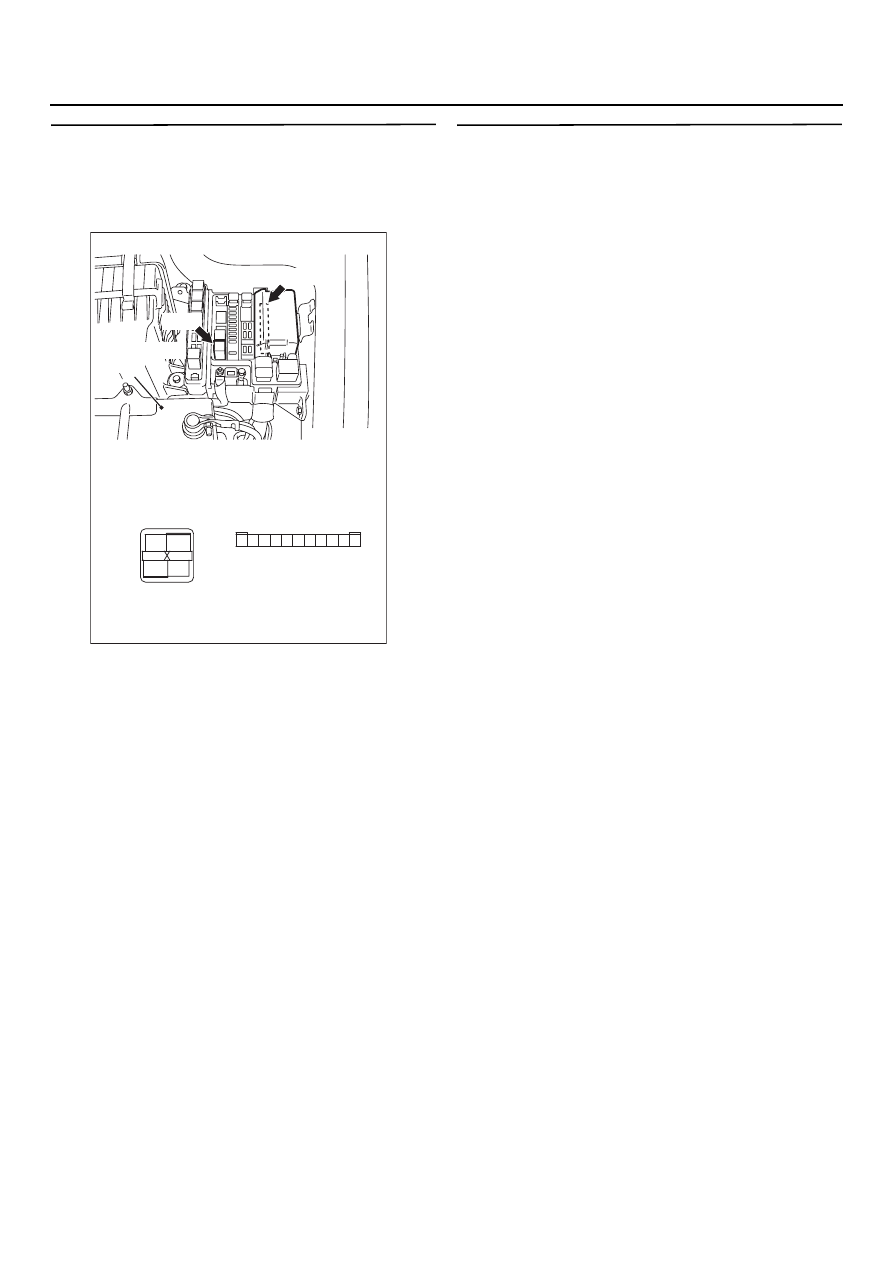

Разъемы: A=04X, A=10X

Вид со стороны блока реле

10

11

5

9 8 7 6

4 3

1

2

AD10X

AD04X

2

4

1

3

AD10X

AD04X

Аккумуляторная
батарея

54B

-305

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ К=2: Задние противотуманные фонари горят ненормально

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

ПРИМЕЧАНИЕ:

для автомобиля с кузовом "Седан"
для автомобиля с кузовом "Универсал"

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

ЭБУ системы ETACS

ПЛАВКАЯ
ВСТАВКА 1

КОМБИНАЦИЯ
ПРИБОРОВ

Лампа заднего
противотуманD
ного фонаря

Реле заднего
противотуманD
ного фонаря

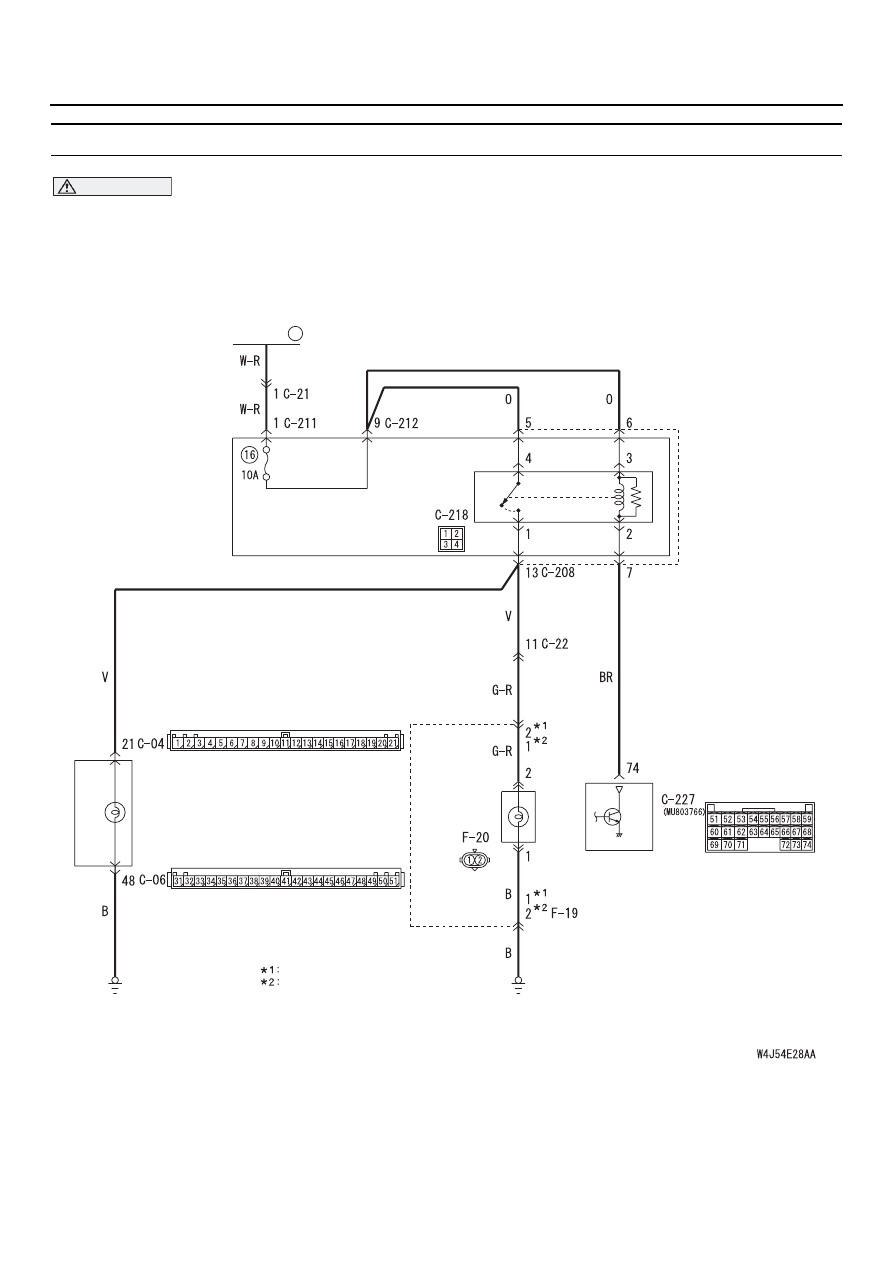

Цепь заднего противотуманного фонаря

(автомобиль с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

Индикатор включения противотуманных фар и фонаря

54B

-306

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий
 W : Белый     Y : Желтый     SB : ГолубойBR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

КОМБИНАЦИЯ
ПРИБОРОВ

Лампа заднего
противотуманD
ного фонаря

Реле заднего
противотуманD
ного фонаря

ЭБУ системы
ETACS

ПЛАВКАЯ
ВСТАВКА 1

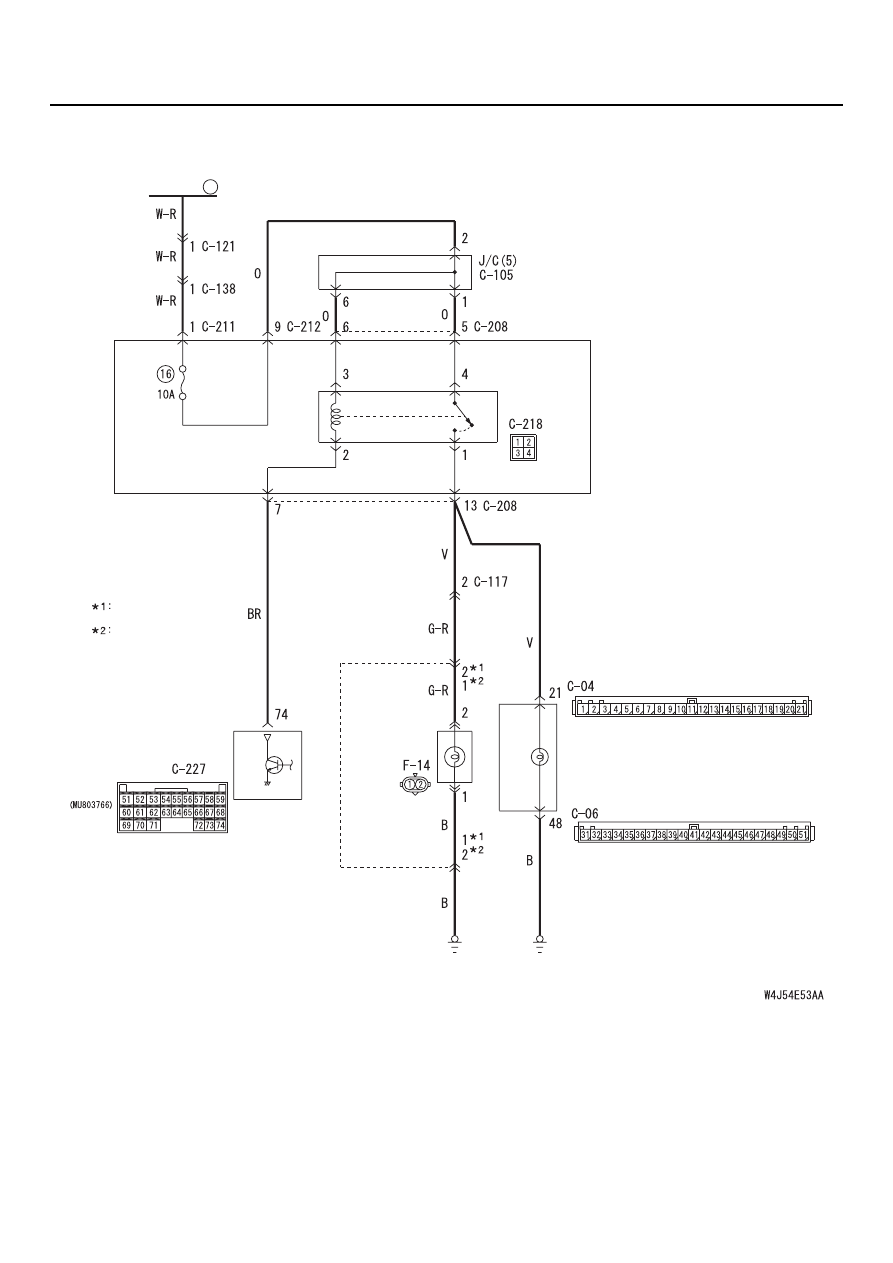

Цепь заднего противотуманного фонаря

(автомобиль с правым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

ПРИМЕЧАНИЕ:

для автомобиля

с кузовом "Седан"
для автомобиля

с кузовом "Универсал"

Индикатор включения противотуманных фар и фонаря

54B

-307

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ПРИНЦИП ДЕЙСТВИЯ

Электронный блок управления системой ETACS
воздействует на эти функции в соответствии
с входными сигналами, перечисленными ниже.

•

Выключатель задних габаритных фонарей.

•

Переключатель фар головного света.

•

Выключатель заднего противотуманного
фонаря.

Если задние противотуманные фонари не горят
нормально, то цепи этих входных сигналов или
сам электронный блок управления системой
ETACS могут быть неисправны.

Возможные причины

•

Неисправность подрулевого переключателя.

•

Неисправность переключателя
противотуманных фар.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка работы задних
габаритных фонарей и фар головного света
Убедитесь в том, что габаритные огни и фары
головного света автомобиля работают
нормально.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Проверьте работу задних габаритных
огней и фар головного света
(Обратитесь к таблице признаков
неисправностей,

CTP. 54B-44

).

ЭТАП 2. Проверка сигналов
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к задним
противотуманным фонарям.

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

Все сигналы принимаются нормально :

Перейдите к Этапу 3.

Не получен сигнал замка зажигания,
находящегося в положении (IG1) :

Обратитесь к методике проверки MD2
"Не получен сигнал замка зажигания,
находящегося в положении (IG1)",

CTP. 54B-389

.

Не получен сигнал переключателя задних
габаритных фонарей :

Обратитесь к методике

проверки MD5 "Не получен сигнал
подрулевого переключателя
(переключатель света и указателей
поворота)",

CTP. 54B-411

.

Не получен сигнал переключателя фар
головного света :

Обратитесь к методике

проверки MD5 "Не получен сигнал
подрулевого переключателя
(переключатель света и указателей
поворота)",

CTP. 54B-411

.

Не получен сигнал переключателя задних
противотуманных фонарей :

Обратитесь

к методике проверки MD16 "Не получен
сигнал выключателя задних
противотуманных фонарей",

CTP. 54B-467

.

Переключатель
системы

Проверьте состояние

Замок зажигания
(IG1)

При переключении
замка зажигания
из положения "ACC"
в положение "ON"
(зажигание включено)

Выключатель задних
габаритных фонарей

При установке
переключателя света в
положение TAIL (задние
габаритные огни)

Переключатель фар
головного света

При установке
переключателя света
в положение HEADLAMP
(фары головного света)

Выключатель
заднего противоD
туманного фонаря

При переключении
задних противотуманD
ных фонарей из
положения "OFF" (выкл.)
в положение "ON" (вкл.)
