Mitsubishi Lancer / Lancer Wagon. Руководство - часть 269





54B

-296

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

Этап 5. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

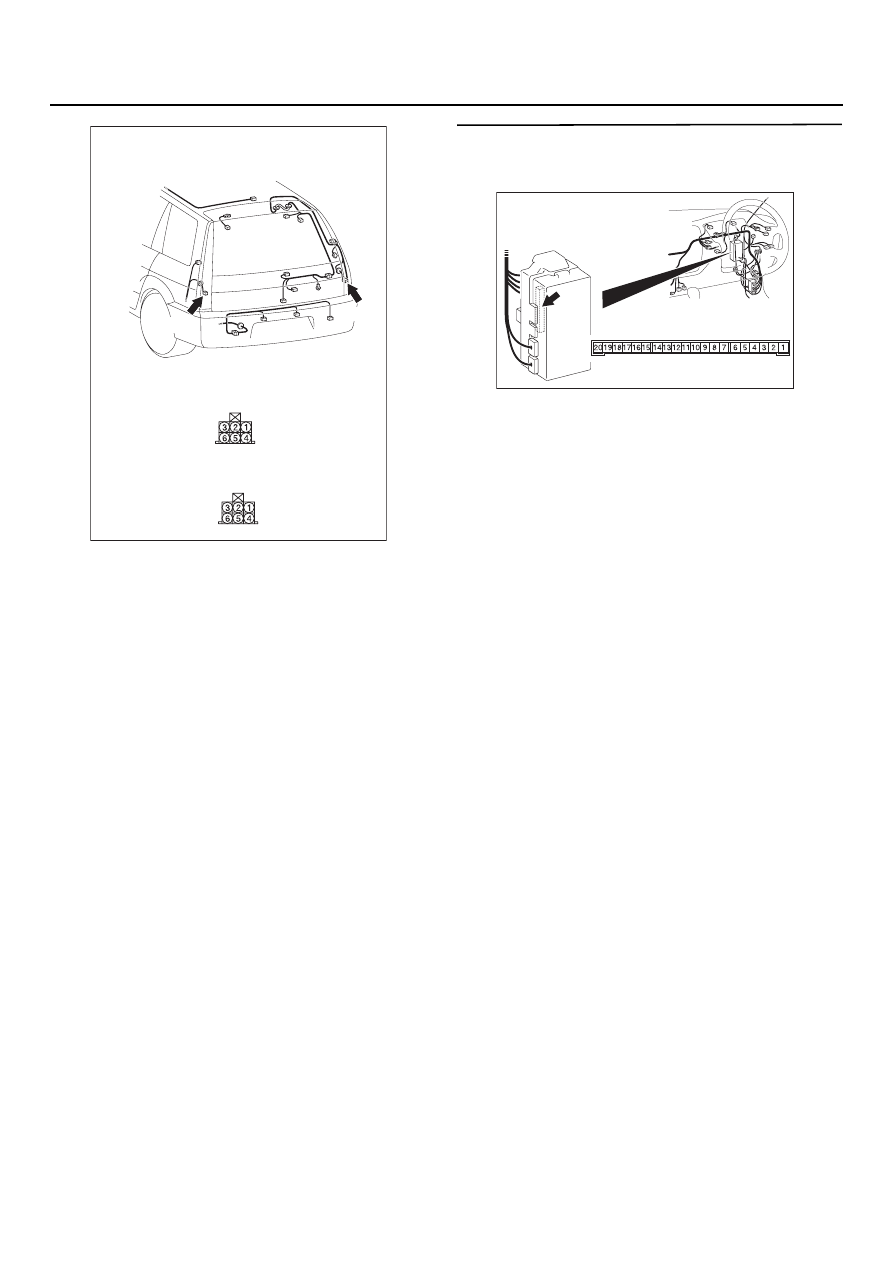

AC303957

Разъемы: F=11, F=21

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

Вид со стороны жгута проводов

FD11

AD

FD11(B)

Вид со стороны жгута проводов

FD21

FD21(B)

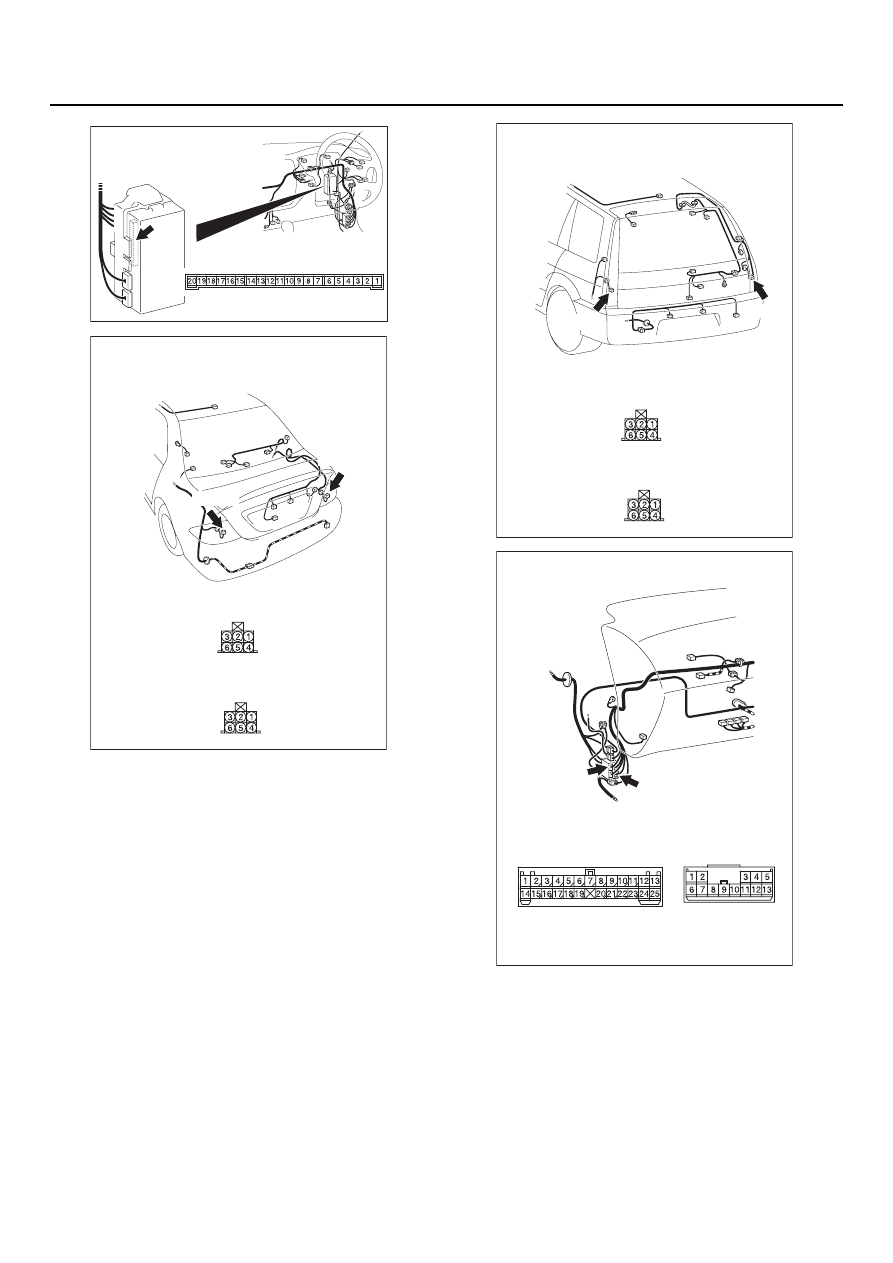

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54B

-297

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 6. Проверка состояния жгута проводов
от разъема A=23 <Передний правый> или
разъема A=16 <Передний левый> переднего
указателя поворотов (клемма № 2), разъема
A=01 <Боковой правый> или разъема A=02
<Боковой левый> бокового указателя
поворотов (клемма № 2), разъема F=11
<Задний правый> или разъема F=21
<Задний левый> заднего комбинированного
фонаря (клемма № 1), разъема C=06 <Лампа
индикации правого поворота> комбинации
приборов (клемма № 49) или разъема C=04
<Лампа индикации левого поворота>
комбинированного фонаря (клемма № 3)
до разъема C=225 (клемма № 9) электрон=
ного блока управления системой ETACS
<Правый поворот> или (клемма № 14)
<Левый поворот>

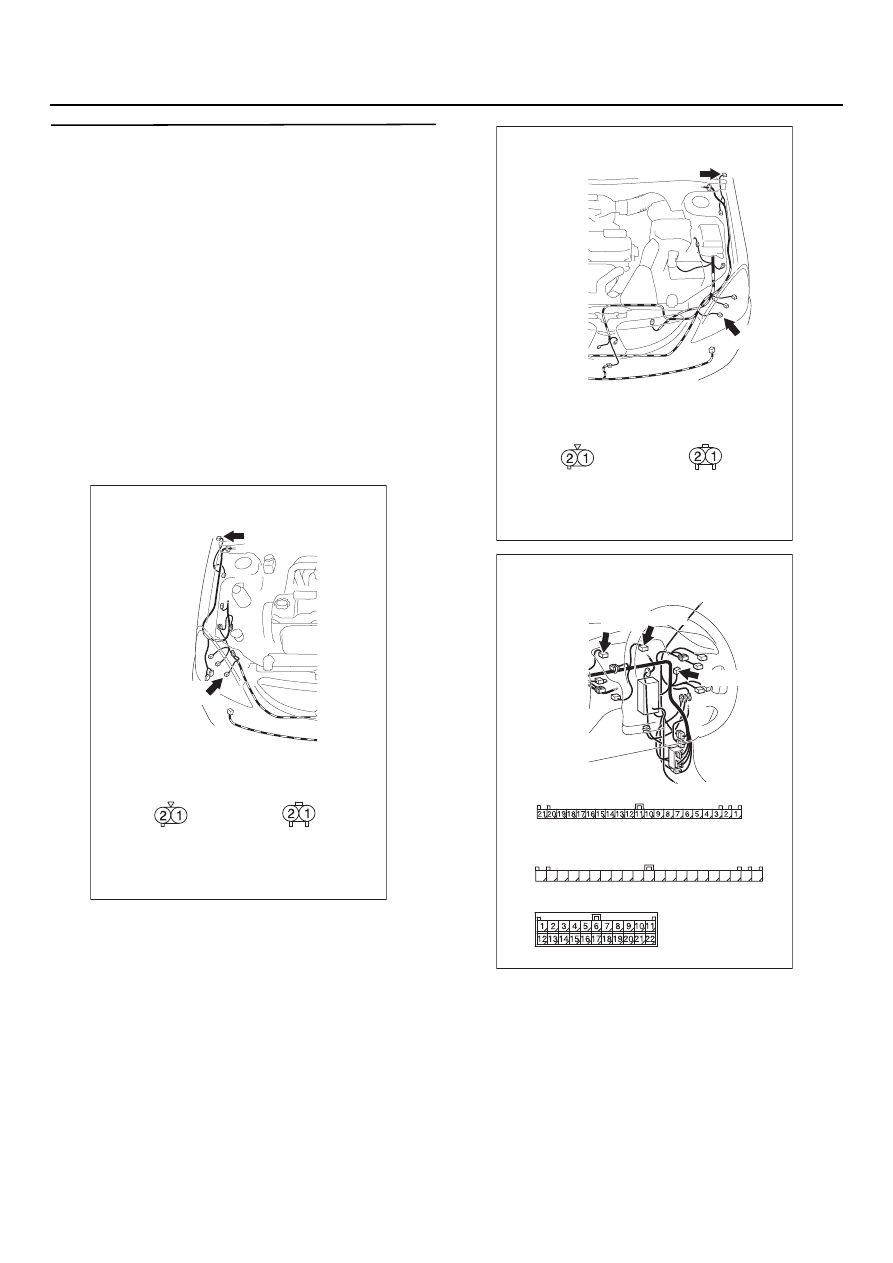

AC303779

Разъемы: A=01, A=23
<Автомобиль с правым рулем>

AD01(GR)

AB

AD23

Вид со стороны жгута проводов

AD01

AD23

AC303781

Разъемы: A=02, A=16
<Автомобиль с правым рулем>

AD02(GR)

AB

AD16

Вид со стороны жгута проводов

AD02

AD16

AC303815

Разъемы: C=04, C=06, C=32

AK

<Автомобиль с правым рулем>

CD32(B)

CD04

Вид со стороны жгута проводов

CD06

Вид со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

CD32

CD04

CD06(L)

54B

-298

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303946

Разъемы: F=11, F=21

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

Вид со стороны жгута проводов

FD11

AC

FD11(B)

Вид со стороны жгута проводов

FD21

FD21(B)

AC303957

Разъемы: F=11, F=21

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

Вид со стороны жгута проводов

FD11

AD

FD11(B)

Вид со стороны жгута проводов

FD21

FD21(B)

AC303817

Разъем: C=115, C=120

AD

<Автомобиль с правым рулем>

CD115

CD120

CD115

CD120

54B

-299

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

NOTE:

Перед проверкой состояния жгута проводов,
проверьте промежуточный разъем C$115
<Передний или задний левый>, разъем C$120
<Задний левый> или разъем C$28 <боковой
правый> и разъем монтажного блока C$209
<Передний, боковой или задний левый>,
разъем C$216 <задний правый> или разъем
C$212 <лампа индикатора сигнала поворота>,
отремонтируйте разъем, при необходимости.

Проверьте состояние выходных линий
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Повторная проверка системы
Убедитесь в том, что указатели поворота
и лампы индикаторы поворота автомобиля
работают нормально.

B: В норме ли результаты проверки?

Фары головного света нормально загораются
как в режиме дальнего, так и ближнего
света. :

Неисправность может иметь

периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

Передние указатели поворота
не загораются. :

Замените лампы.

Боковые указатели поворота не работают :

Замените лампы.

Задние указатели поворота не загораются :

Замените лампы.

Лампы индикации указателей поворота
не работают :

Замените панель приборов

в сборе.

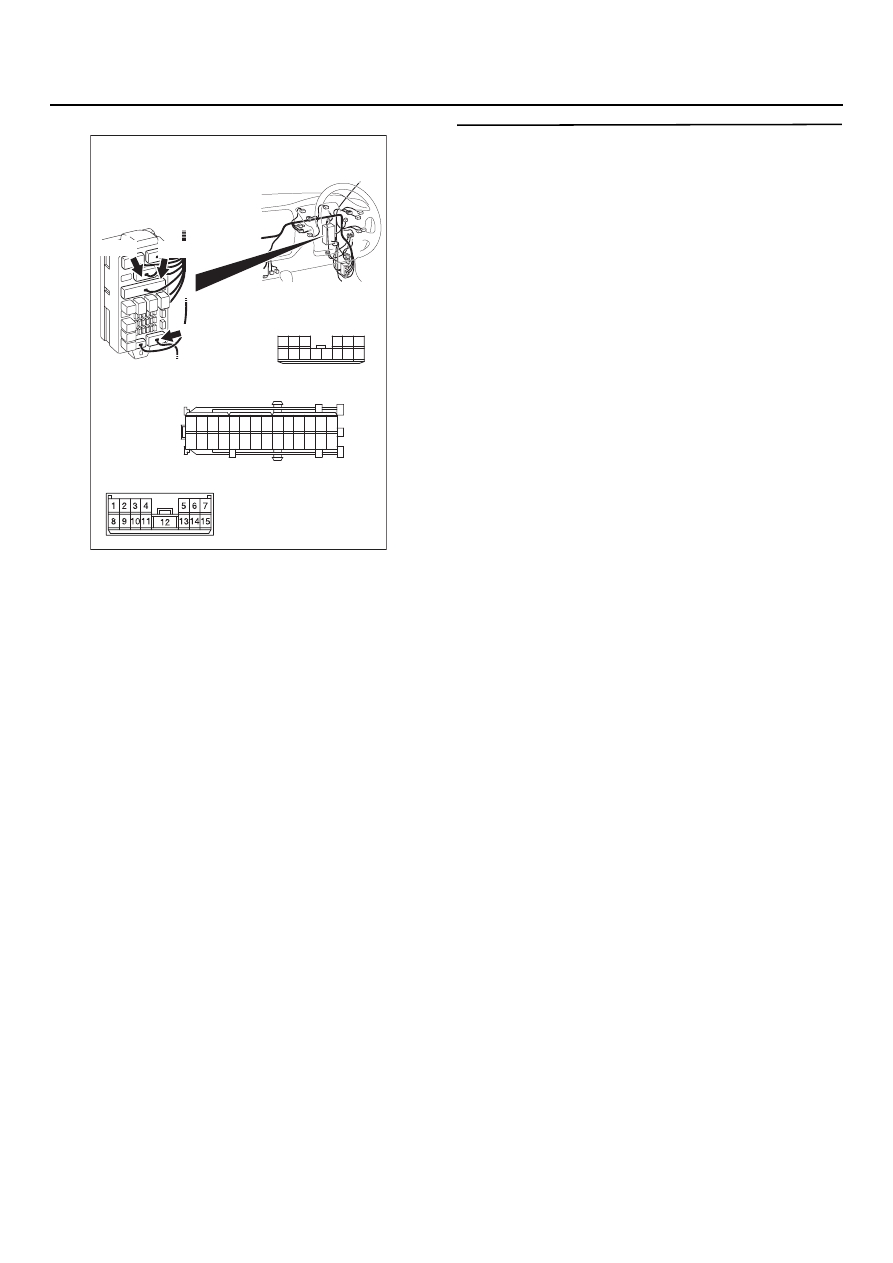

AC303823

Разъемы: C=209, C=212, C=216

ADZ

CD216

CD212

Монтажный блок (вид спереди)

<Автомобиль с правым рулем>

CD209

CD209

Вид со стороны
жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

CD212

Вид со стороны
жгута проводов

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

CD216

Вид со стороны
жгута проводов
