Mitsubishi Lancer / Lancer Wagon. Руководство - часть 270

54B

-300

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ПРОТИВОТУМАННЫЕ ФАРЫ

МЕТОДИКА ПРОВЕРКИ К=1: Передние противотуманные фары нормально не загораются

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Аккумуляторная
батарея

БЛОК
РЕЛЕ

РЕЛЕ
ПРОТИВОТУМАННЫХ ФАР

Передний ЭБУ

КОМБИНАЦИЯ
ПРИБОРОВ

Лампы противоD
туманных фар
(левая)    (правая)

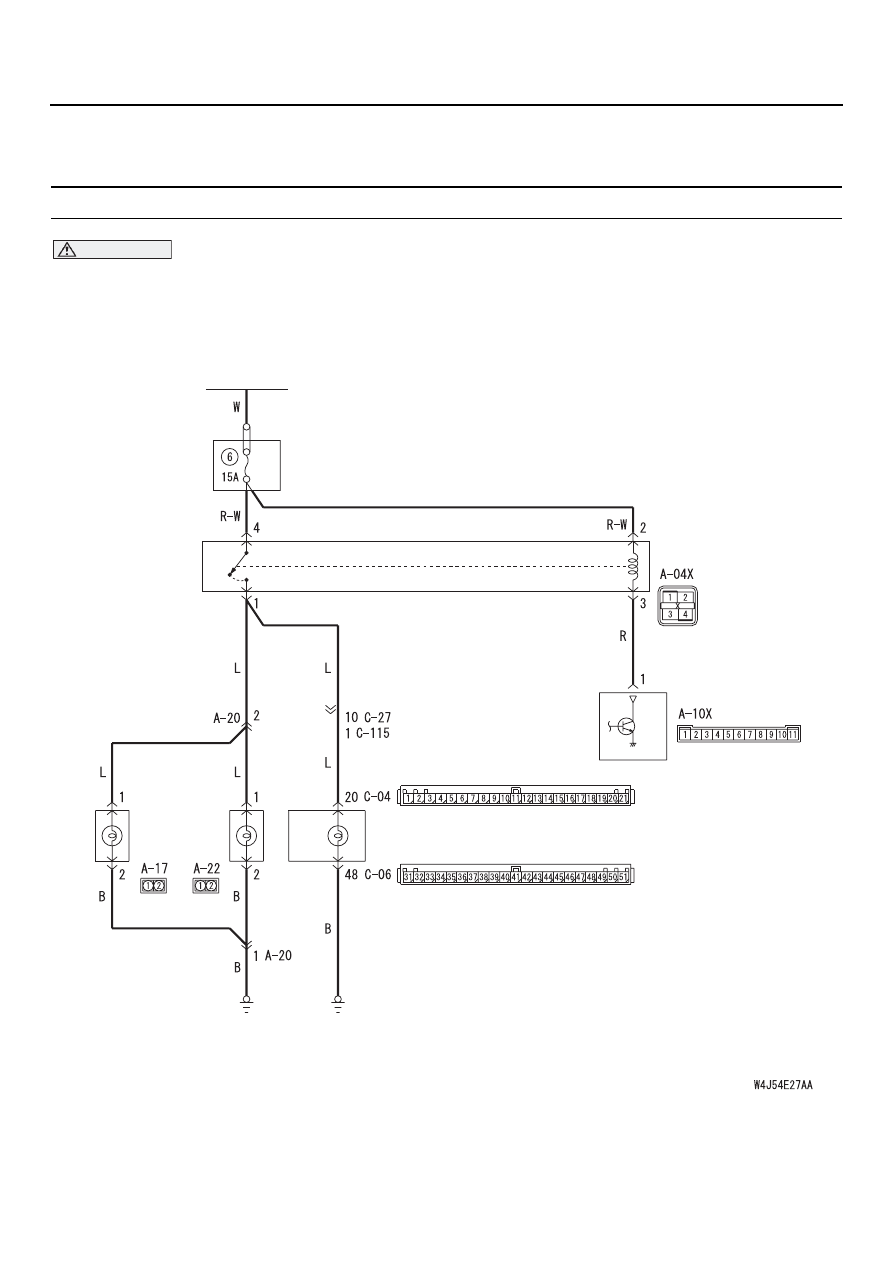

Цепь противотуманных фар

ВЫКЛ.

ВКЛ.

<Автомобиль с левым рулем>

<Автомобиль с правым рулем>

Индикатор включения противоD туманных фар

54B

-301

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ПРИНЦИП ДЕЙСТВИЯ

Электронный блок управления системой ETACS
воздействует на эти функции в соответствии
с входными сигналами, перечисленными ниже.

•

Выключатель задних габаритных фонарей.

•

Переключатель фар головного света.

•

Выключатель передних противотуманных
фар.

Если эти функции не работают нормально,
то цепи этих входных сигналов или сам
электронный блок управления системой ETACS
могут быть неисправны.

Возможные причины

•

Неисправность подрулевого переключателя.

•

Неисправность выключателя передних
противотуманных фар.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка работы задних
габаритных фонарей и фар головного света
Убедитесь в том, что габаритные огни и фары
головного света автомобиля работают
нормально.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Проверьте работу задних габаритных
огней и фар головного света
(Обратитесь к таблице признаков
неисправностей,

CTP. 54B-44

).

ЭТАП 2. Проверка сигналов
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к передним
противотуманным фарам.

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

Все сигналы принимаются нормально :

Перейдите к Этапу 3.

Не получен сигнал замка зажигания,
находящегося в положении (IG1) :

Обратитесь к методике проверки MD2
"Не получен сигнал замка зажигания,
находящегося в положении (IG1)",

CTP. 54B-389

.

Не получен сигнал переключателя задних
габаритных фонарей. :

Обратитесь к

методике проверки MD5 "Не получен
сигнал подрулевого переключателя
(переключатель света и указателей
поворота)",

CTP. 54B-411

.

Не получен сигнал переключателя фар
головного света. :

Обратитесь к методике

проверки MD5 "Не получен сигнал
подрулевого переключателя
(переключатель света и указателей
поворота)",

CTP. 54B-411

.

Не получен сигнал переключателя передних
противотуманных фар :

Обратитесь

к методике проверки MD15 "Не получен
сигнал выключателя передних
противотуманных фар",

CTP. 54B-463

.

Переключатель
системы

Проверьте состояние

Замок зажигания
(IG1)

При переключении
замка зажигания
из положения "ACC"
в положение "ON"
(зажигание включено)

Выключатель задних
габаритных фонарей

При установке
переключателя света в
положение TAIL (задние
габаритные огни)

Переключатель фар
головного света

При установке
переключателя света
в положение HEADLAMP
(фары головного света)

Выключатель
передних
противотуманных
фар

При переключении
противотуманных фар
из положения "OFF"
(выкл.) в положение
"ON" (вкл.)

54B

-302

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

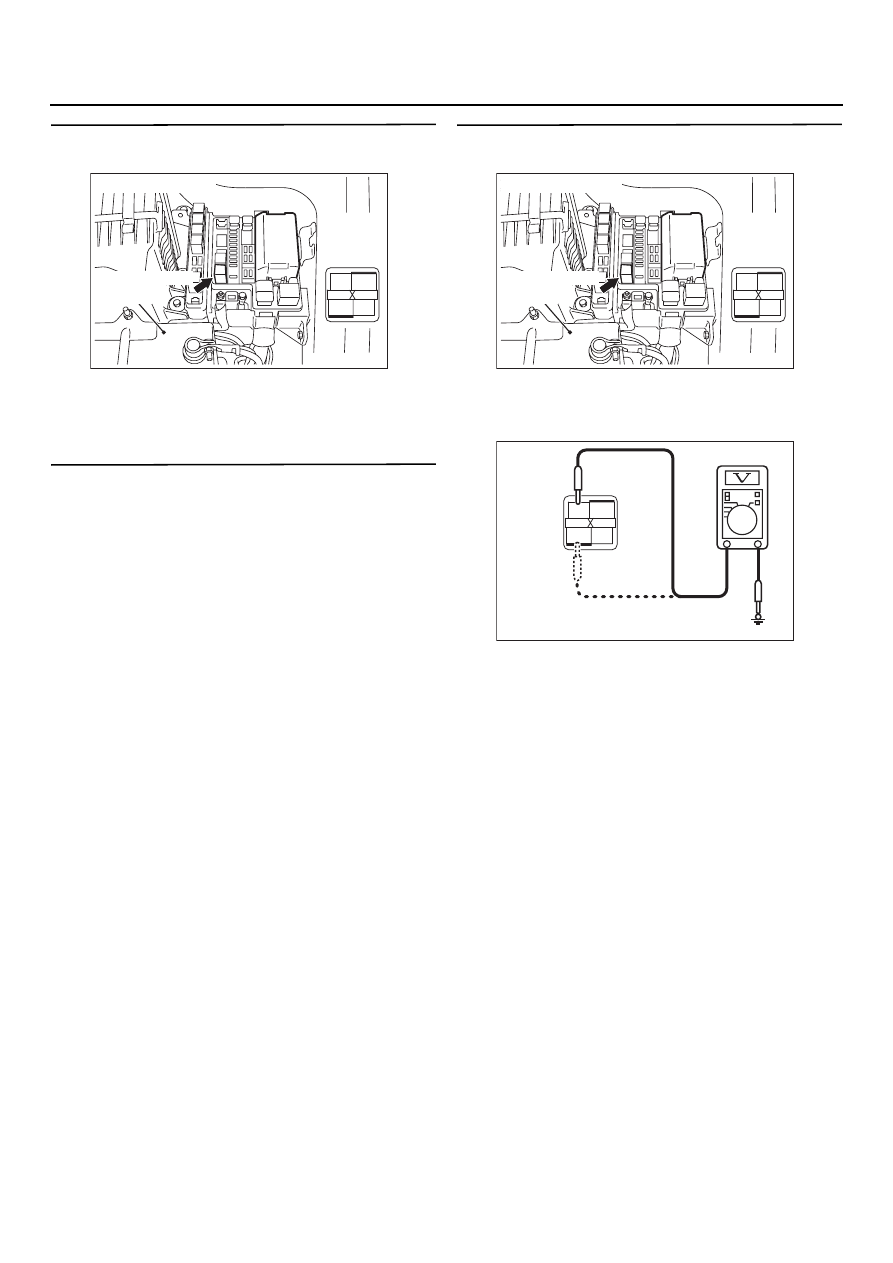

ЭТАП 3. Проверка разъема: Разъем А=04Х
реле передних противотуманных фар

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 4. Проверка реле передних
противотуманных фар
См. главу 54A, "Передние противотуманные
фары",

CTP. 54A-86

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Замените реле передних
противотуманных фар.

ЭТАП 5. Измерение напряжения на разъеме
А=04Х передних противотуманных фар

(1) Снимите реле передних противотуманных

фар, измерения проводите со стороны блока
реле.

(2) Измерьте напряжение между реле передних

противотуманных фар и "массой".

•

Измерьте напряжение на клемме № 2
разъема АD04Х реле передних
противотуманных фар и "массе".

•

Измерьте напряжение на клемме № 4
разъема АD04Х реле передних
противотуманных фар и "массе".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Перейдите к Этапу 6.

AC301728 AC

Разъем: A=04X

Вид
со стороны
блока реле

2

4

1

3

Аккумуляторная
батарея

AC301728 AC

Разъем: A=04X

Вид
со стороны
блока реле

2

4

1

3

Аккумуляторная
батарея

AC301541 DN

Разъем АD04Х
(Вид со сторны блока реле)

2

4

1

3

54B

-303

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

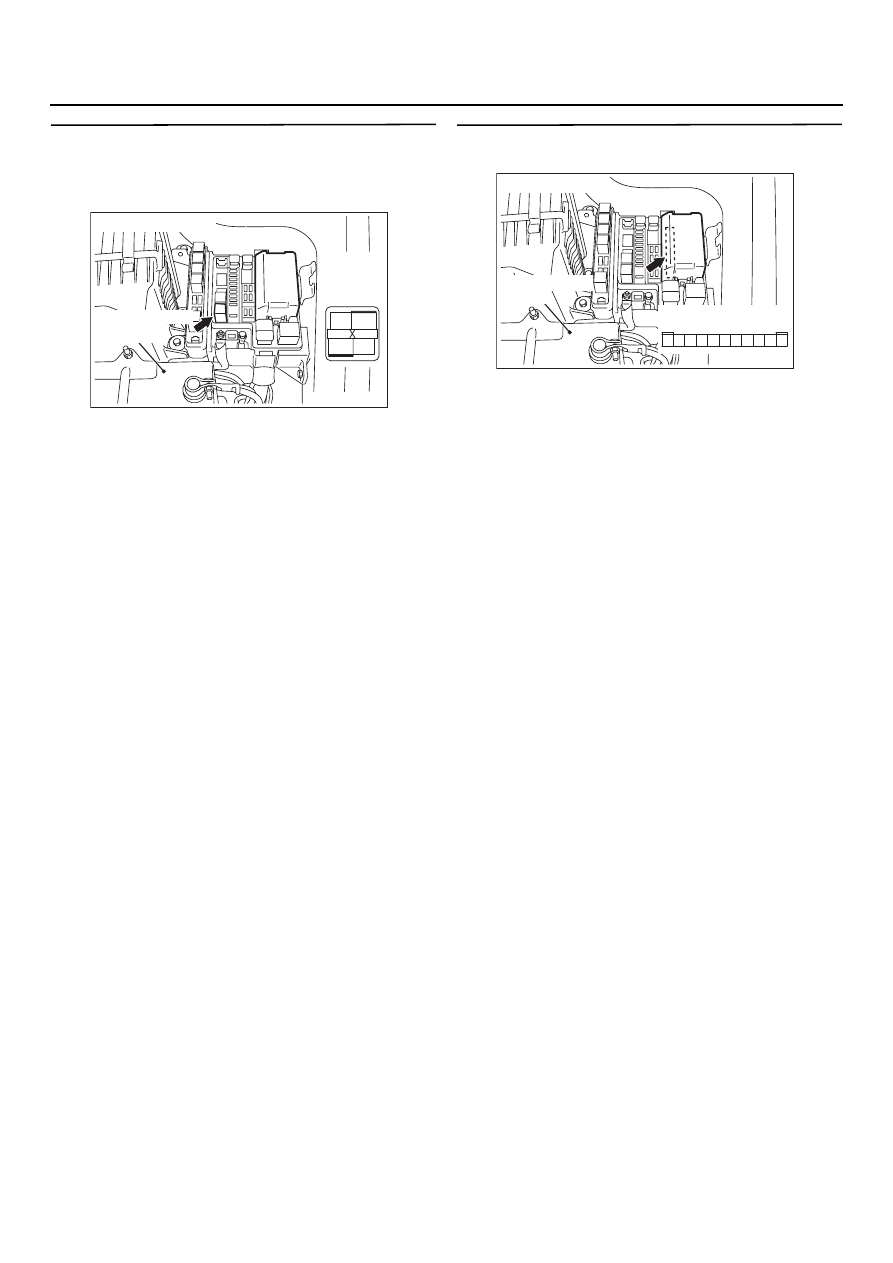

ЭТАП 6. Проверка состояния жгута проводов
между разъемом А=04Х (клеммы № 2, 4)
реле передних противотуманных фар
и аккумуляторной батареей

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Проверка разъема: Разъем А=10Х
переднего электронного блока управления

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте неисправный разъем.

AC301728 AC

Разъем: A=04X

Вид
со стороны
блока реле

2

4

1

3

Аккумуляторная
батарея

AC301728 AD

Разъем: A=10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея
