Mitsubishi Lancer / Lancer Wagon. Руководство - часть 268





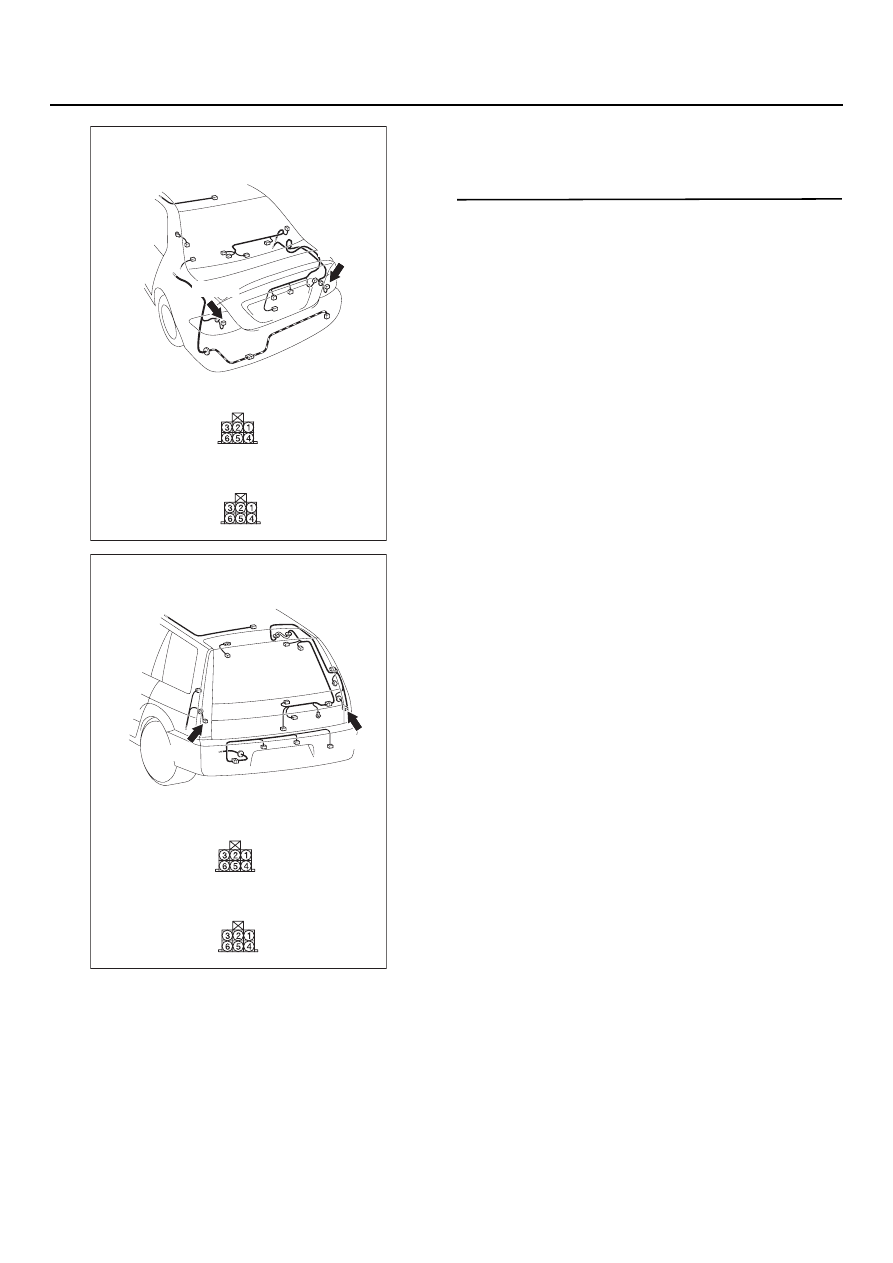

54B

-292

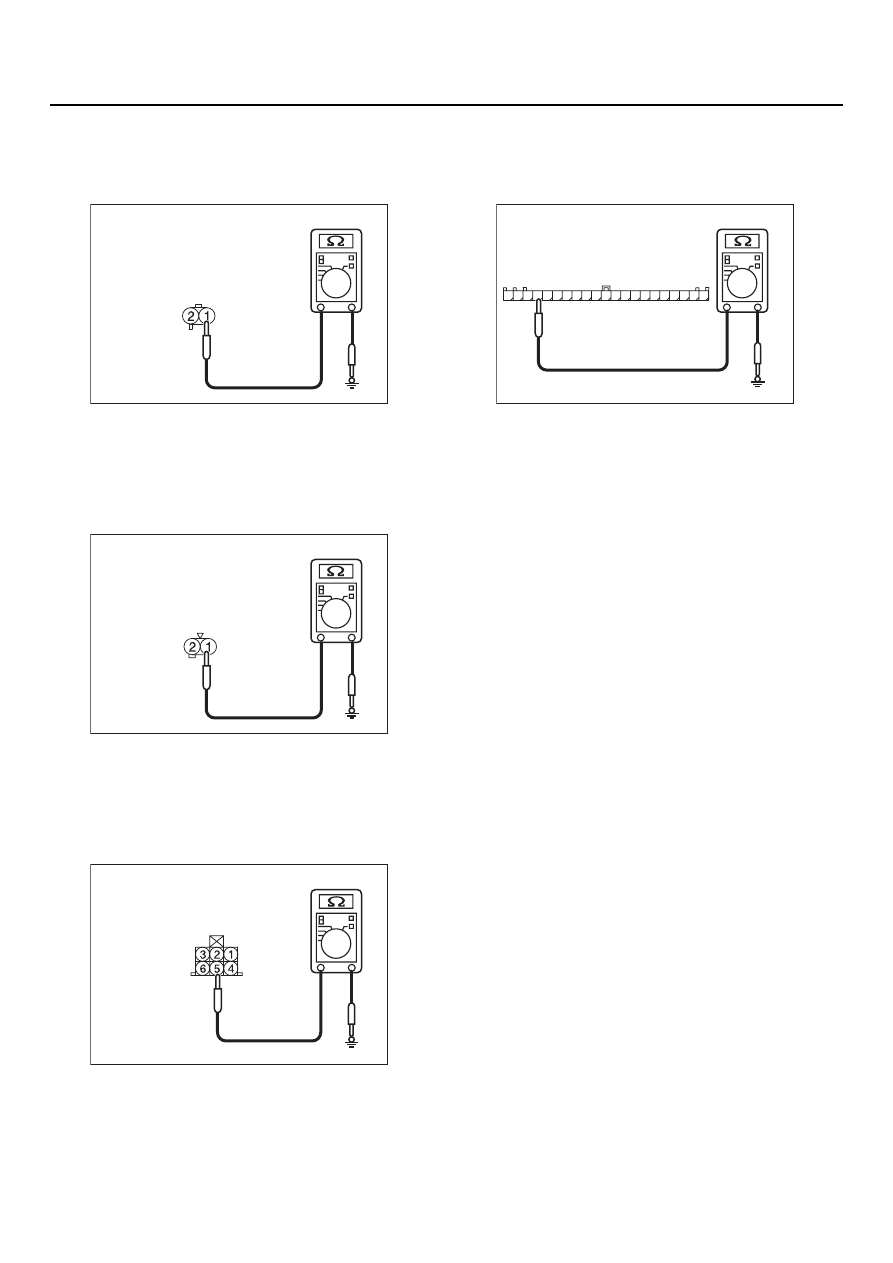

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния ламп фонарей
указателей поворота или индикаторов
поворота на панели уприборов
Проверьте состояние ламп на наличие
дефекта(ов).

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Замените неисправные лампы.

AC303946

Разъемы: F=11, F=21

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

Вид со стороны жгута проводов

FD11

AC

FD11(B)

Вид со стороны жгута проводов

FD21

FD21(B)

AC303957

Разъемы: F=11, F=21

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

Вид со стороны жгута проводов

FD11

AD

FD11(B)

Вид со стороны жгута проводов

FD21

FD21(B)

54B

-293

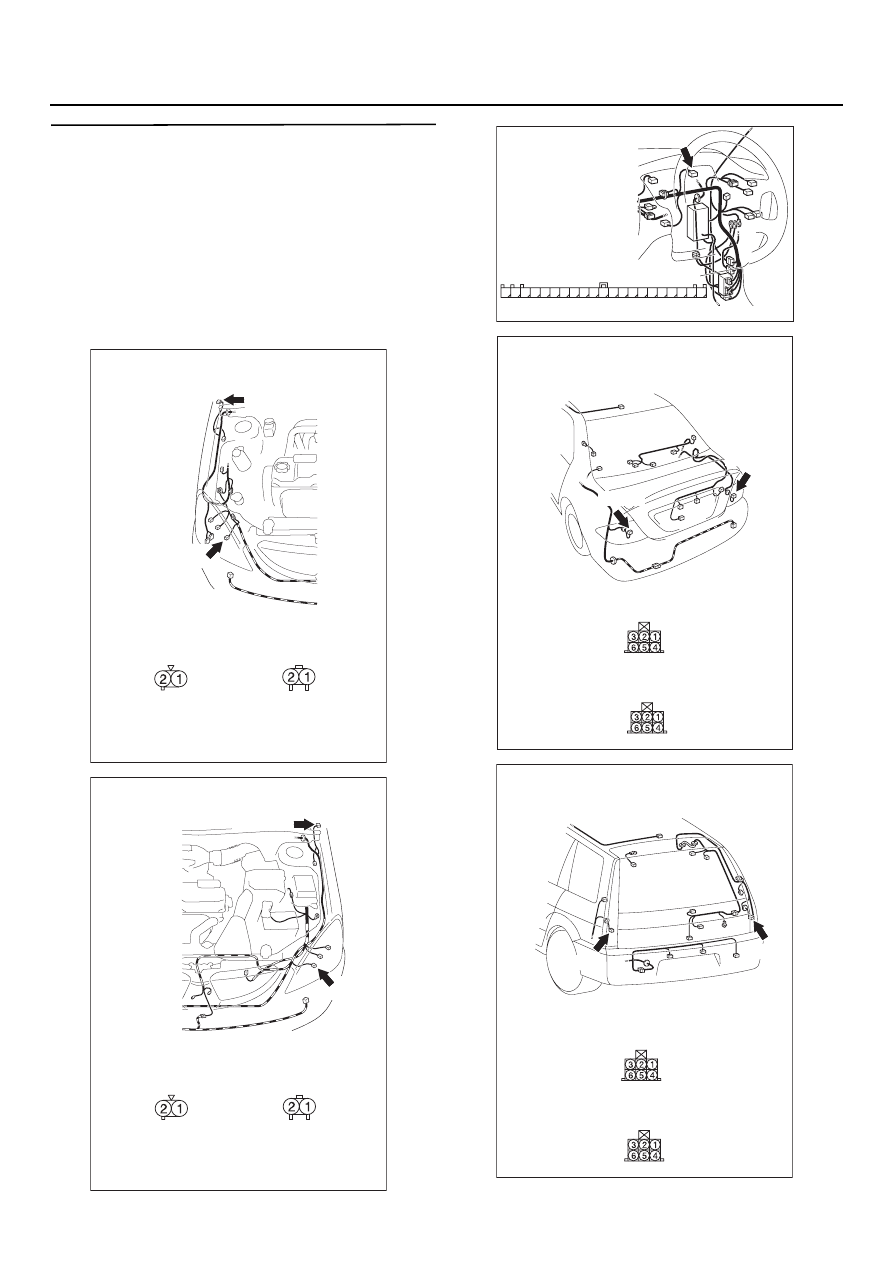

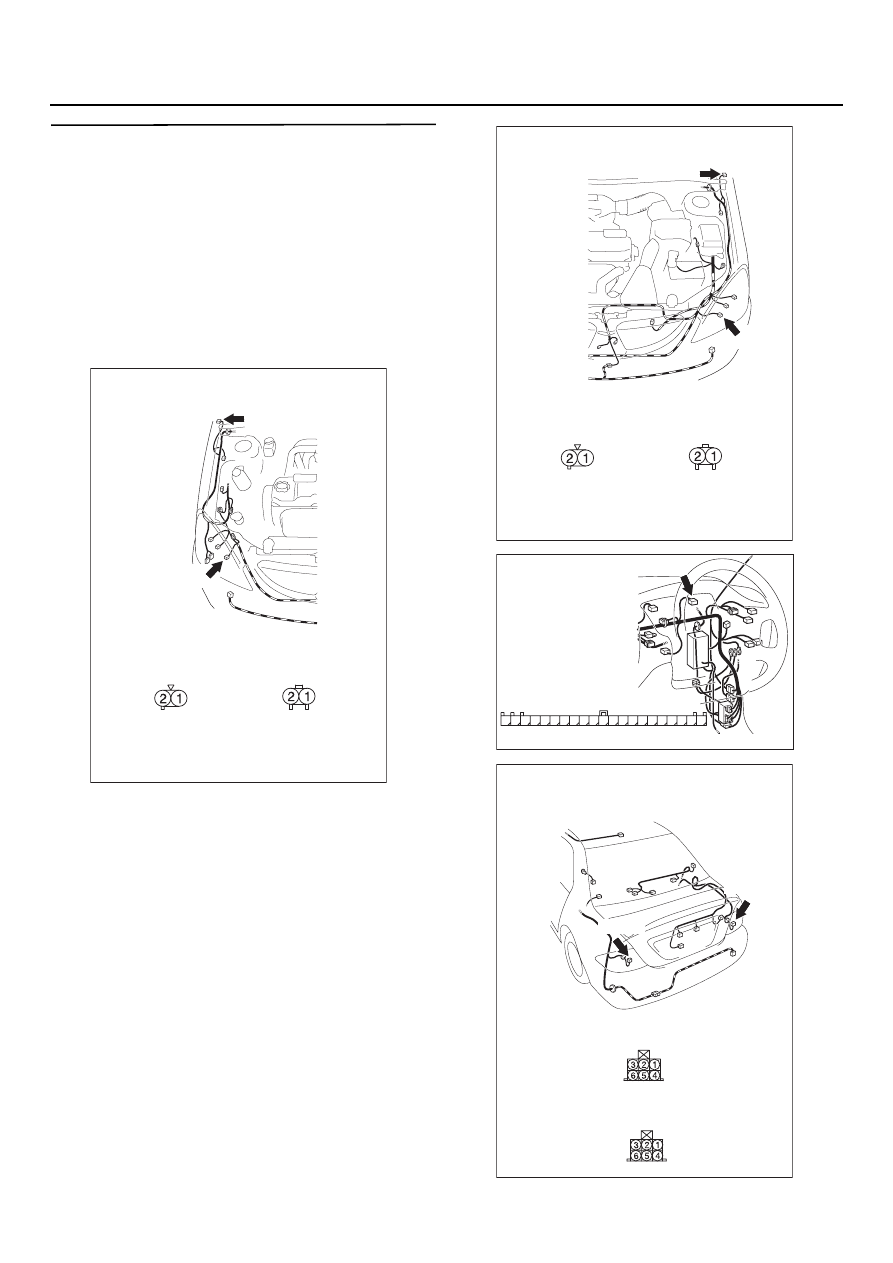

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 3. Измерение сопротивления
на разъеме A=23 <Передний правый>
или на разъеме A=16 <Передний левый>
передних указателей поворота, на разъеме
A=01 <Боковой правый> или на разъеме
A=02 <Боковой левый> боковые указатели
поворотов, на разъеме F=11 <Задний
правый> или на разъеме F=21 <Задний
левый> заднего комбинированного фонаря,
на разъеме C=06 <лампы=индикатора
поворота> комбинации приборов

AC303779

Разъемы: A=01, A=23
<Автомобиль с правым рулем>

AD01(GR)

AB

AD23

Вид со стороны жгута проводов

AD01

AD23

AC303781

Разъемы: A=02, A=16
<Автомобиль с правым рулем>

AD02(GR)

AB

AD16

Вид со стороны жгута проводов

AD02

AD16

AC303814

Разъем: C=06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

CD06 (L)

AC303946

Разъемы: F=11, F=21

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

Вид со стороны жгута проводов

FD11

AC

FD11(B)

Вид со стороны жгута проводов

FD21

FD21(B)

AC303957

Разъемы: F=11, F=21

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

Вид со стороны жгута проводов

FD11

AD

FD11(B)

Вид со стороны жгута проводов

FD21

FD21(B)

54B

-294

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

неисправной лампы фонаря и "массой".

Измерьте сопротивление между разъемом AD23

(клемма № 1) <Передняя правая> фары
головного света в сборе и "массой".

Измерьте сопротивление между разъемом
AD16 (клемма № 1) <Передняя левая> фары
головного света в сборе и "массой".

Сопротивление между разъемом AD01 (клемма

№ 1) <Боковой правый> бокового указателя
поворотов и "массой".

Сопротивление между разъемом AD02
(клемма № 1) <Боковой левый> бокового
указателя поворотов и "массой".

Измерьте сопротивление между разъемом FD11

(клемма № 5) <Правый задний фонарь>
заднего комбинированного фонаря
и "массой".

Измерьте сопротивление между разъемом
FD21 (клемма № 5) <Левый задний фонарь>
заднего комбинированного фонаря
и "массой".

Измерьте сопротивление между разъемом CD06

(клемма № 48) <Индикатор включения
сигналов поворота> комбинации  приборов
и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Перейдите к Этапу 4.

AC301541 DJ

Разъемы АD16, АD23
(вид со стороны жгута проводов)

AC301541 DK

Разъемы АD01, АD02
(вид со стороны жгута проводов)

AC301541 DE

Разъемы: FD11, FD21
(Вид со стороны
жгута проводов)

AC301541 DL

Разъем CD06
(вид со стороны жгута проводов)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

54B

-295

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 4. Проверка состояния проводки от
разъема A=23 <Передний правый> или от
разъема A=16 <Передний левый> переднего
указателя поворотов (клемма № 1), разъема
A=01 <Правый боковой> или разъема A=02
<Левый боковой> бокового указателя пово=
ротов (клемма № 1), разъема F=11 <Задний
правый> или разъема F=21 <Задний левый>
заднего комбинированного фонаря (клемма
№ 5), или разъема C=06 <лампа индикации
поворота> комбинации приборов
(клемма № 48) к "массе"

AC303779

Разъемы: A=01, A=23
<Автомобиль с правым рулем>

AD01(GR)

AB

AD23

Вид со стороны жгута проводов

AD01

AD23

AC303781

Разъемы: A=02, A=16
<Автомобиль с правым рулем>

AD02(GR)

AB

AD16

Вид со стороны жгута проводов

AD02

AD16

AC303814

Разъем: C=06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

CD06 (L)

AC303946

Разъемы: F=11, F=21

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

Вид со стороны жгута проводов

FD11

AC

FD11(B)

Вид со стороны жгута проводов

FD21

FD21(B)
