Mitsubishi Lancer / Lancer Wagon. Руководство - часть 272

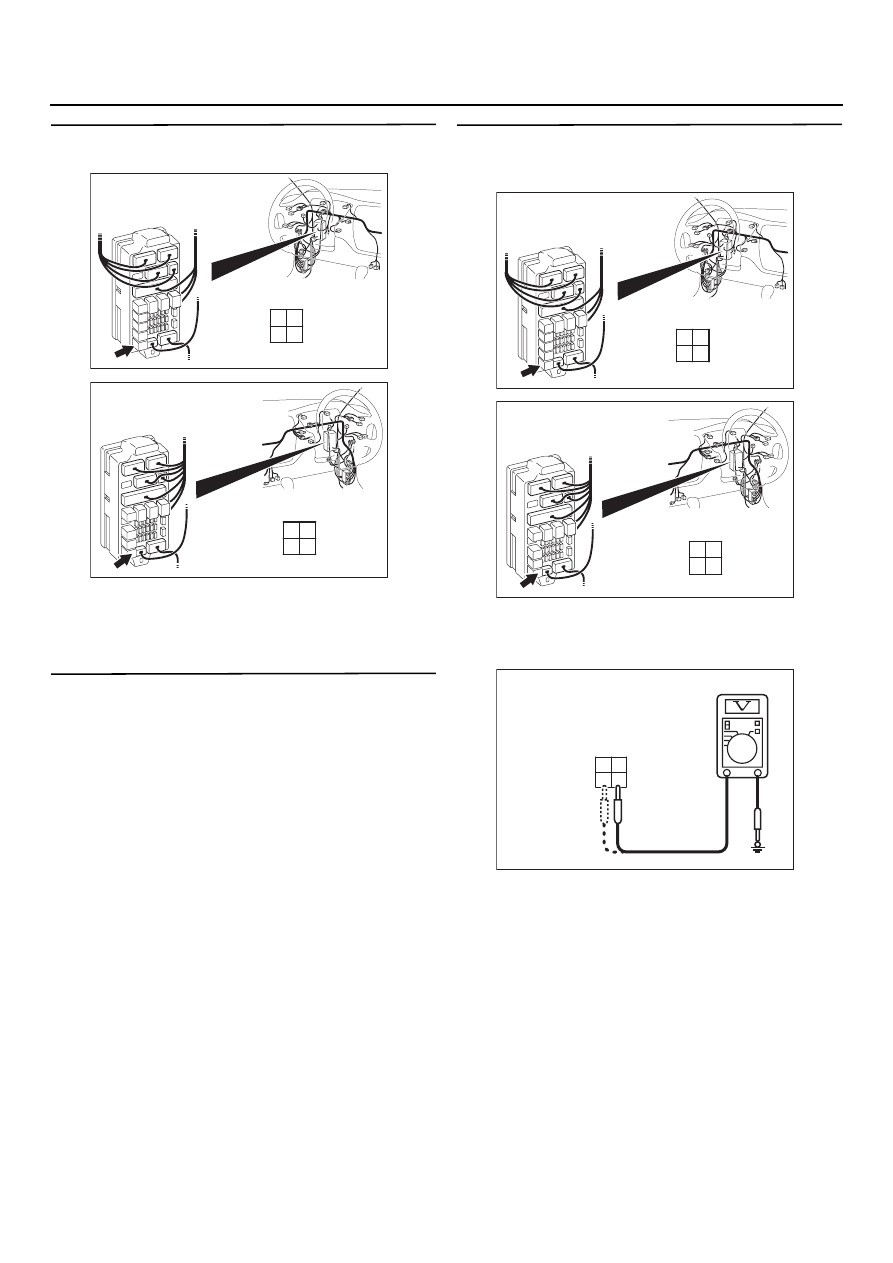

54B

-308

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 3. Проверка разъема: Разъем С=218
реле задних противотуманных фонарей

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 4. Проверка реле передних
противотуманных фонарей
См. главу 54A, "Задние противотуманные
фонари",

CTP. 54A-88

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Замените реле задних
противотуманных фонарей.

ЭТАП 5. Измерение напряжения на разъеме
С=218 реле задних противотуманных
фонарей

(1) Снимите реле передних противотуманных

фар, измерения проводите со стороны блока
реле.

(2) Измерьте напряжение между реле задних

противотуманных фонарей и "массой".

•

Измерьте напряжение между разъемом
СD218 (клемма № 3) задних
противотуманных  фонарей и "массой".

•

Измерьте напряжение между разъемом
СD218 (клемма № 4) реле задних
противотуманных  фонарей и "массой".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Перейдите к Этапу 6.

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C=218

AI

<Автомобиль с левым рулем>

3

1

2

4

AC303822

Монтажный блок (вид спереди)

Разъем: C=218

AI

Вид со стороны
монтажного блока

3

1

2

4

<Автомобиль с правым рулем>

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C=218

AI

<Автомобиль с левым рулем>

3

1

2

4

AC303822

Монтажный блок (вид спереди)

Разъем: C=218

AI

Вид со стороны
монтажного блока

3

1

2

4

<Автомобиль с правым рулем>

AC301541 DT

Разъем СD218
(Вид со стороны
монтажного блока)

4

2 1

3

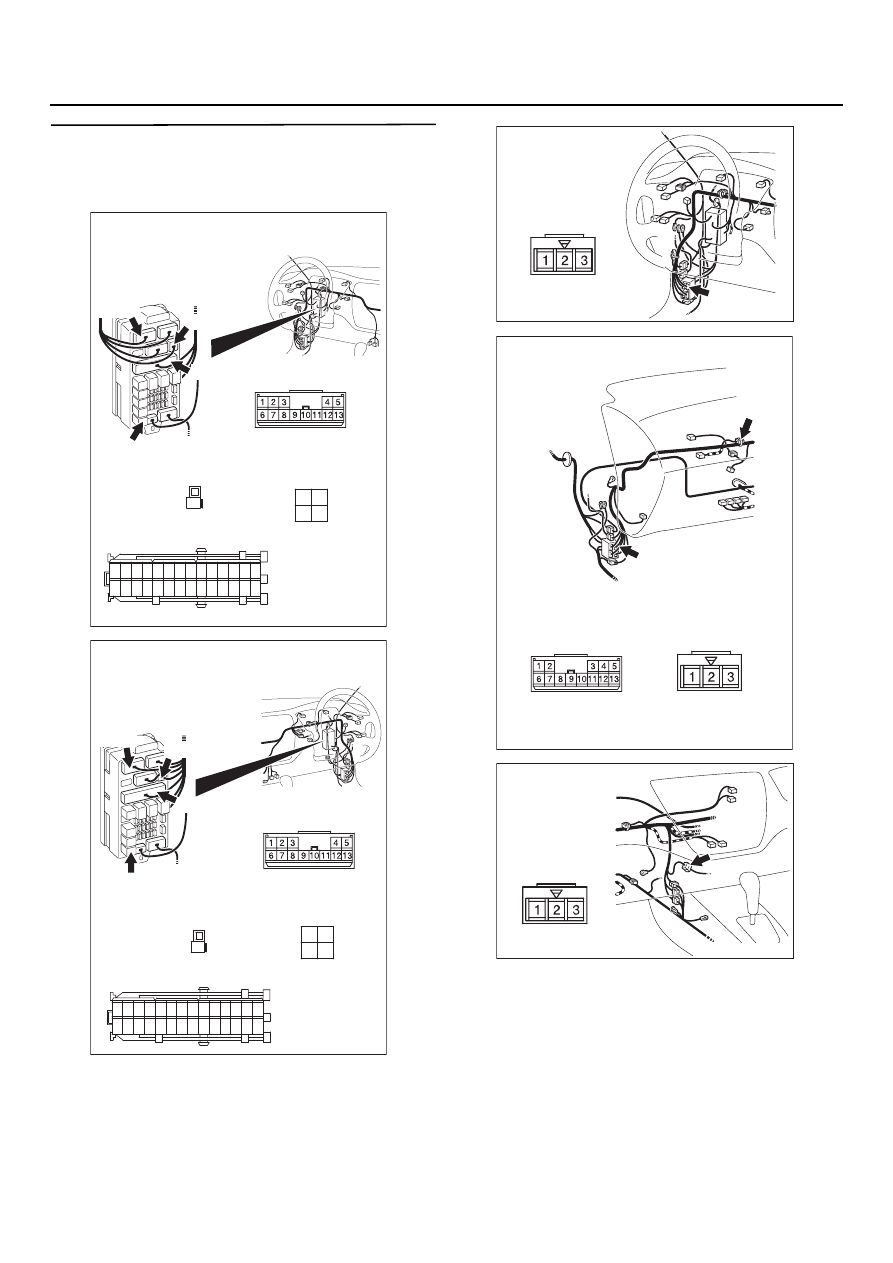

54B

-309

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 6. Проверка состояния жгута проводов
между разъемом С=218 (клеммы № 3, 4)
реле задних противотуманных фонарей
и аккумуляторной батареей

NOTE:

AC303809

CD212

Вид со стороны
жгута проводов

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

CD218

Вид со стороны
монтажного блока

3

1

2

4

1

CD208

CD211

Вид со стороны
жгута проводов

Разъемы: C=208, C=211, C=212, C=218

AE

CD218

CD212

Монтажный блок (вид спереди)

<Автомобиль с левым рулем>

CD211

CD208

AC303823

Разъемы: C=208, C=211, C=212, C=218

AG

CD218

Монтажный блок (вид спереди)

<Автомобиль с правым рулем>

CD208

Вид со стороны
монтажного блока

3

1

2

4

CD208

Harness side

CD218

CD212

Вид со стороны
жгута проводов

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

CD211(B)

CD212

CD211

Вид со стороны
жгута проводов

1

AC303798

Разъем: C=21
<Автомобили
с левым рулем>

AB

AC303817

Разъемы: C=105, C=121

AI

<Автомобиль с правым рулем>

CD105

CD121

CD105

CD121

AC303818

Разъем: C=138

AB

<Автомобили
с правым рулем>

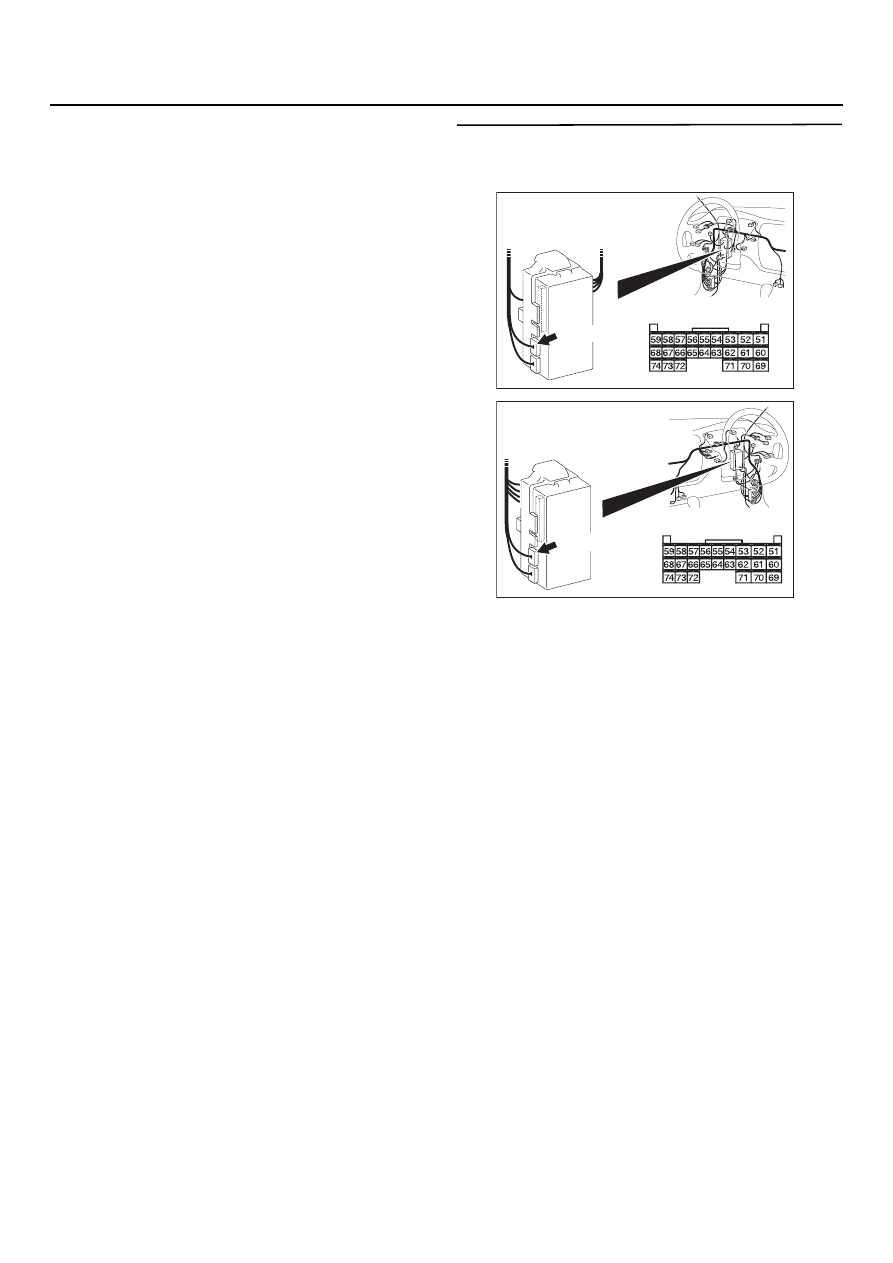

54B

-310

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой состояния жгута проводов,
проверьте промежуточный разъем C$21
<Автомобили с левым расположением органов
управления>, C$121 <Автомобили с левым
расположением органов управления>, C$138
<Автомобили с правым расположением
органов управления>, соединительный разъем
C$105 <Автомобили с правым расположением
органов управления> и разъемы С$208, С$211
и С$212 монтажного блока, отремонтируйте
разъем(ы) в случае необходимости.

•

Проверьте состояние линии питания на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Проверка разъема: Разъем С=227
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте неисправный разъем.

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

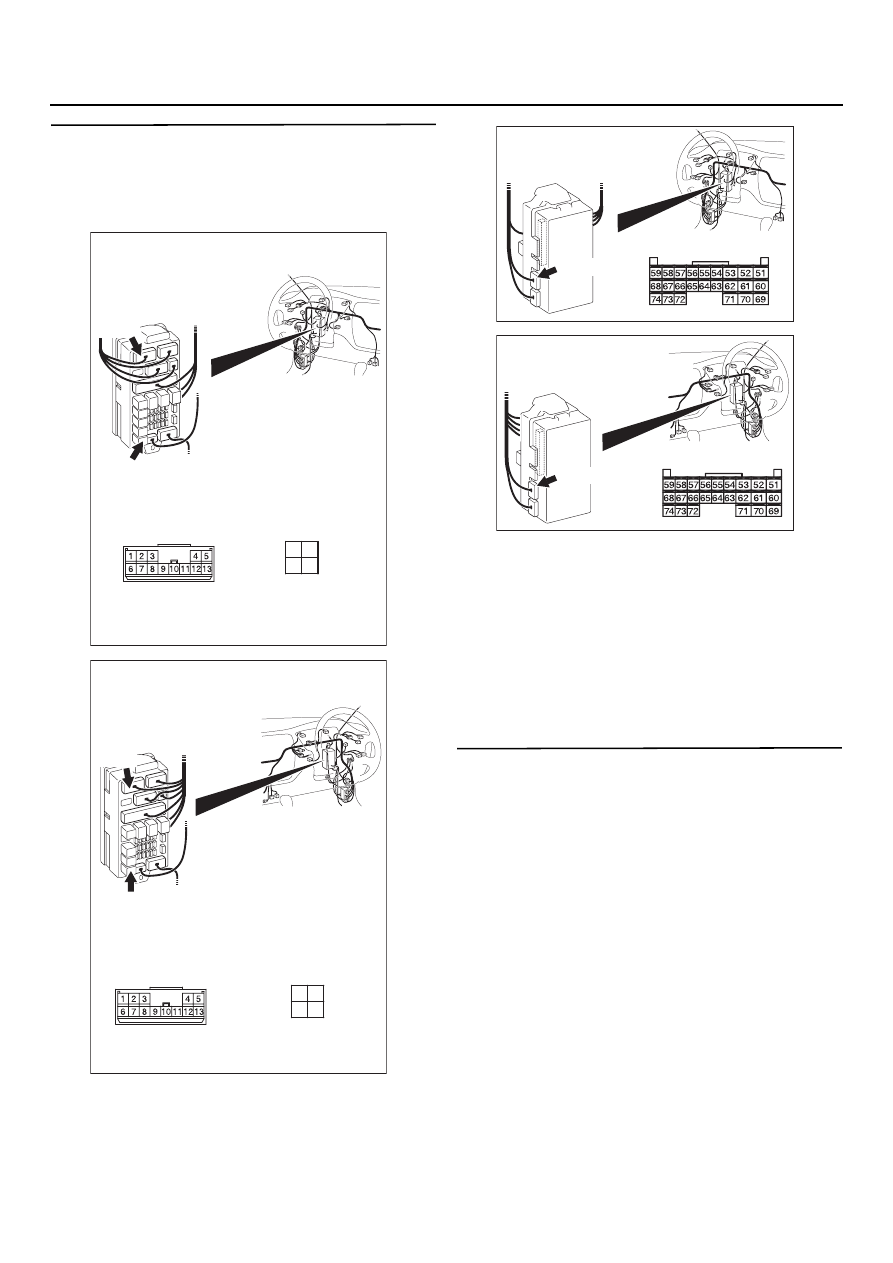

54B

-311

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 8. Проверка состояния жгута проводов
между разъемом С=218 (клемма № 2)
и разъемом С=227 (клемма № 74)
электронного блока управления системой
ETACS

NOTE: Перед проверкой жгута проводов,
проверьте состояние разъема C$208
монтажного блока, отремонтируйте его,
в случае необходимости.

•

Проверьте состояние выходных линий
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Повторная проверка системы
Убедитесь в том, что задние противотуманные
фонари автомобиля горят нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303809

CD218

Вид со стороны
монтажного блока

3

1

2

4

CD208

Разъемы: C=208, C=218

AT

CD218

Монтажный блок (вид спереди)

<Автомобиль с левым рулем>

CD208

Вид со стороны
жгута проводов

AC303823

Разъемы: C=208, C=218

AF

CD218

Монтажный блок (вид спереди)

<Автомобиль с правым рулем>

CD208

Вид со стороны
монтажного блока

3

1

2

4

CD208

Вид со стороны
жгута проводов

CD218

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>
