МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 6. Проверка состояния жгута проводов
между разъемом С=227 (клемма № 64)
электронного блока управления системой
ETACS и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C$114, отремонтируйте
его, в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Замените электронный блок управления
системой ETACS.

НЕТ :

Отремонтируйте жгут проводов.

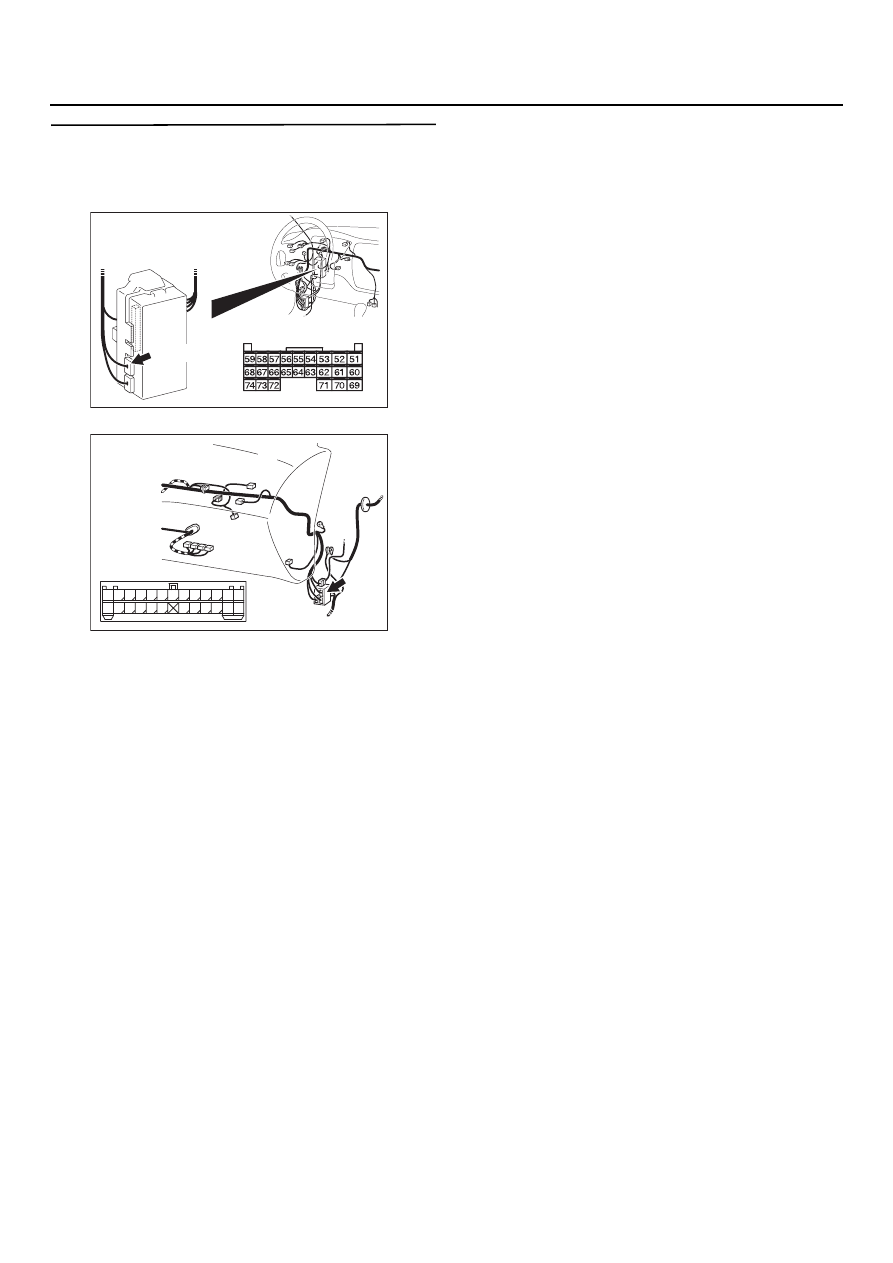

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303804 AN

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C=114
<Автомобиль с левым рулем>

54B

-273

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ФУНКЦИЯ МИГАНИЯ ЛАМП
АВАРИЙНОЙ СИГНАЛИЗАЦИИ

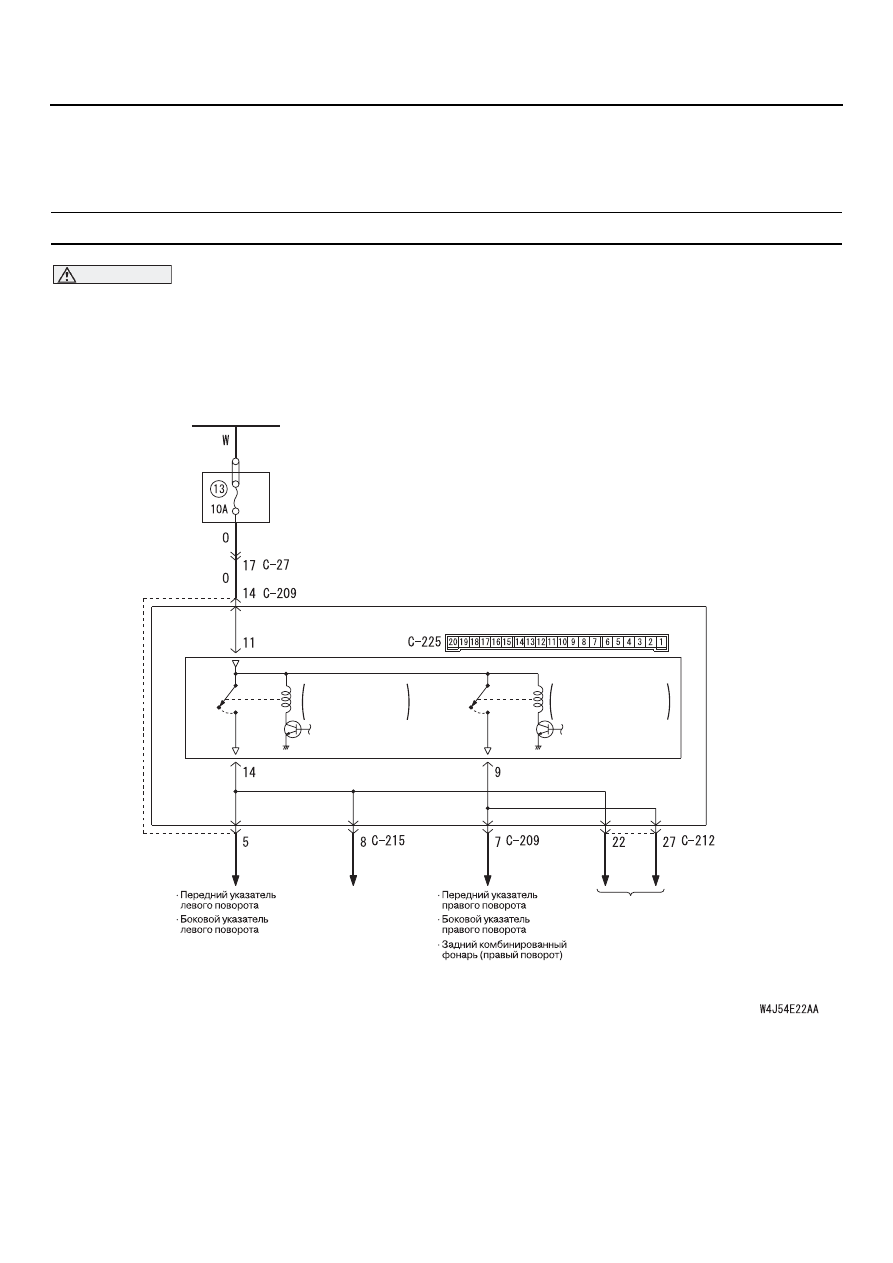

МЕТОДИКА ПРОВЕРКИ J=1: Указатели поворота не загораются

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

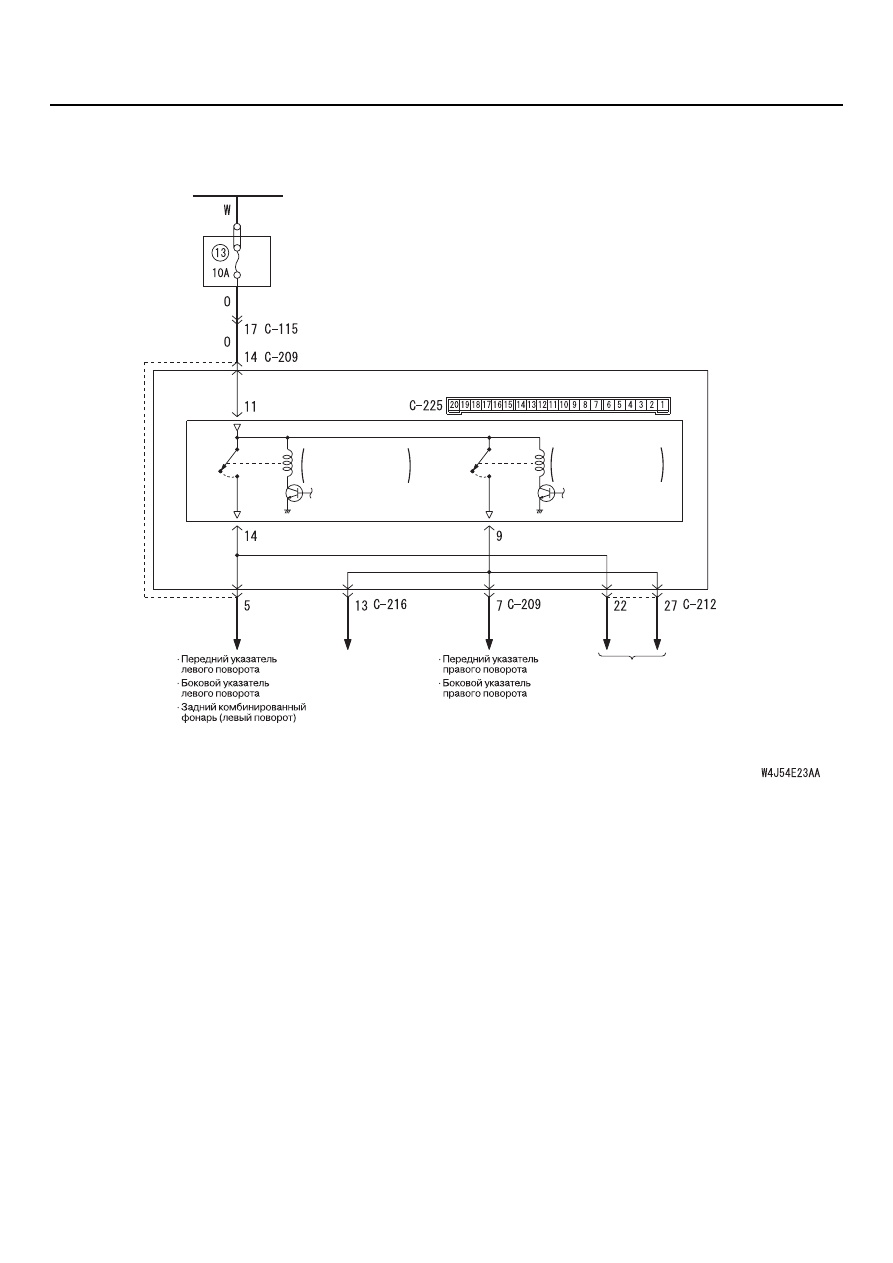

Аккумуляторная
батарея

ЭБУ системы ETACS

БЛОК
РЕЛЕ

Реле указателей
поворота: левый
поворот

Реле указателей
поворота: правый
поворот

Задний
комбинированный
фонарь
(левый поворот)

КОМБИНАЦИЯ
ПРИБОРОВ

Вид на разъем со стороны монтажного блок

Цепь питания указателей поворота

(автомобиль с левым расположением органов управления

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

54B

-274

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если все сигналы поворота не загораются,
возможны неисправности в замке зажигания
(IG1), во входной цепи сигналов поворота
или в электронном блоке управления системой
ETACS.

Возможные причины

•

Неисправность подрулевого переключателя.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Аккумуляторная
батарея

ЭБУ системы ETACS

БЛОК
РЕЛЕ

Реле указателей
поворота: левый
поворот

Реле указателей
поворота: правый
поворот

Задний
комбинированный
фонарь
(правый поворот)

КОМБИНАЦИЯ
ПРИБОРОВ

Вид на разъем со стороны монтажного блока

Цепь питания указателей поворота

(автомобиль с правым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

54B

-275

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка работы системы
аварийной сигнализации
Убедитесь в том, что лампы аварийной
сигнализации горят нормально.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Перейдите к Этапу 2.

ЭТАП 2. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

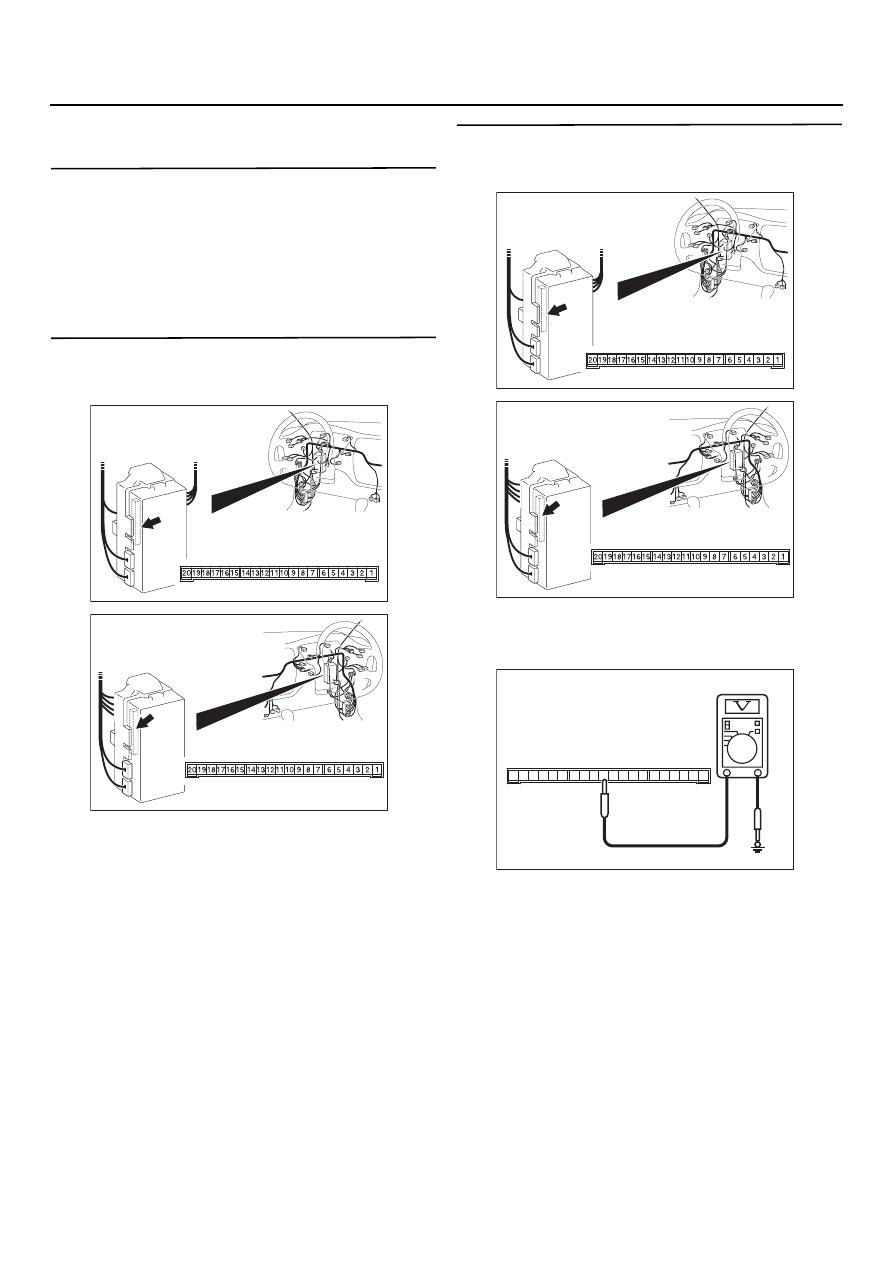

ЭТАП 3. Измерение напряжения на разъеме
С=225 электронного блока управления
системой ETACS

(1) Снимите электронный блок управления

системой ETACS, измерения проводите
со стороны монтажного блока.

(2) Измерение напряжения между разъемом

СD225 (клемма № 11) электронного блока
управления системой ETACS и "массой".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Перейдите к Этапу 4.

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC301541DI

Разъем: СD225
(Вид со стороны
монтажного блока)

2019

7

13

17

18

1615 14

10

11

12

9 8

2

6 5

3

4

1
