Mitsubishi Lancer / Lancer Wagon. Руководство - часть 261

54B

-264

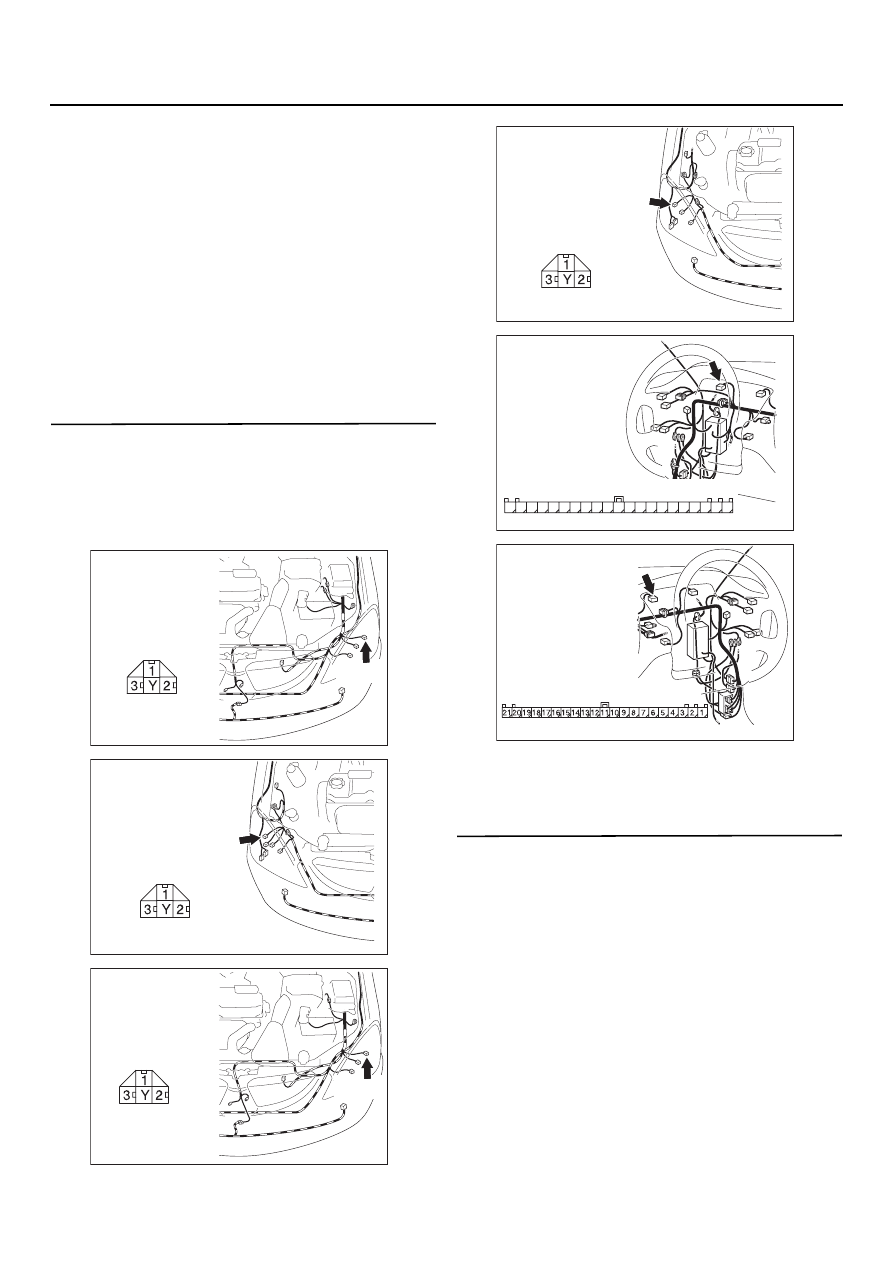

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если не горят фары головного света или
индикаторы дальнего света, то возможны
неисправности или перегорание в разъемах
жгутов проводов, ламп или предохранителей.

Возможные причины

•

Неисправность ламп фар головного света.

•

Неисправность лампы индикатора
включения дальнего света.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема: A=29 <Правая
фара головного света>, A=14 <Левая фара
головного света> разъемы узла фар
головного света или разъем C=04
<Индикатор включения дальнего света>
разъема комбинации приборов

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния ламп фар
головного света и индикатора включения
дальнего света
Проверьте состояние ламп на наличие
дефекта(ов).

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Замените неисправные лампы.

AC303857

Вид со стороны
жгута проводов

Разъем: A=14
<Автомобиль
с левым рулем>

AC

AD14(B)

AC303839

Разъем: A=29
<Автомобиль
с левым рулем>

AG

AD29(B)

Вид со стороны
жгута проводов

AC303824

Разъем: A=14
<Автомобиль
с правым рулем>

AB

Вид со стороны
жгута проводов

AD14(B)

AC303825

Разъем: A=29
<Автомобиль
с правым рулем>

AD

Вид со стороны
жгута проводов

AD29(B)

AC303798

Разъем: C=04
<Автомобиль
с левым рулем>

AE

Вид со стороны жгута проводов

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

AC303814

Разъем: C=04
<Автомобиль
с правым рулем>

AC

Вид со стороны жгута проводов

54B

-265

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

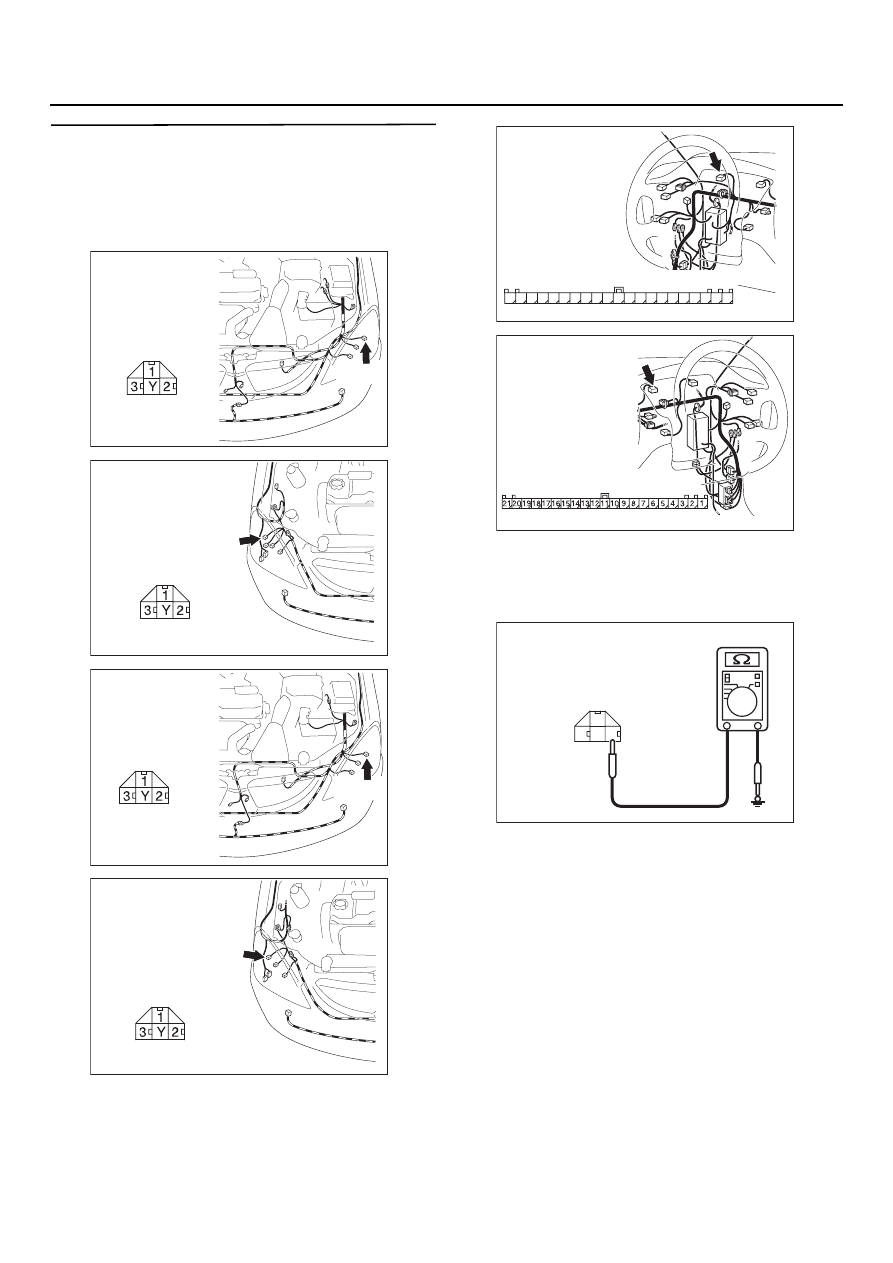

ЭТАП 3. Измерение сопротивления на
разъеме A=29 <Правая фара головного
света>, разъеме A=14 <Левая фара
головного света> узла фар головного света
или на разъеме C=04 <Индикатор включения
дальнего света> комбинации приборов

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

фонаря и "массой".

Измерьте сопротивление между разъемом AD29

(клемма № 2) <Правая фара головного
света> фары головного света в сборе
и "массой".

•

Измерьте сопротивление между
разъемом AD14 (клемма № 2) <Левая
фара головного света> фары головного
света в сборе и "массой".

AC303857

Вид со стороны
жгута проводов

Разъем: A=14
<Автомобиль
с левым рулем>

AC

AD14(B)

AC303839

Разъем: A=29
<Автомобиль
с левым рулем>

AG

AD29(B)

Вид со стороны
жгута проводов

AC303824

Разъем: A=14
<Автомобиль
с правым рулем>

AB

Вид со стороны
жгута проводов

AD14(B)

AC303825

Разъем: A=29
<Автомобиль
с правым рулем>

AD

Вид со стороны
жгута проводов

AD29(B)

AC303798

Разъем: C=04
<Автомобиль
с левым рулем>

AE

Вид со стороны жгута проводов

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

AC303814

Разъем: C=04
<Автомобиль
с правым рулем>

AC

Вид со стороны жгута проводов

AC301541

Y

1

3

2

DG

Разъемы АD14, АD29
(Вид со стороны жгута проводов)

54B

-266

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

•

Измерьте сопротивление между
разъемом CD04 (клемма № 5) <Индикатор
включения дальнего света> комбинации
приборов.

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Перейдите к Этапу 4.

AC301541 DH

Разъем СD04
(Вид со стороны
жгута поводов)

54B

-267

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

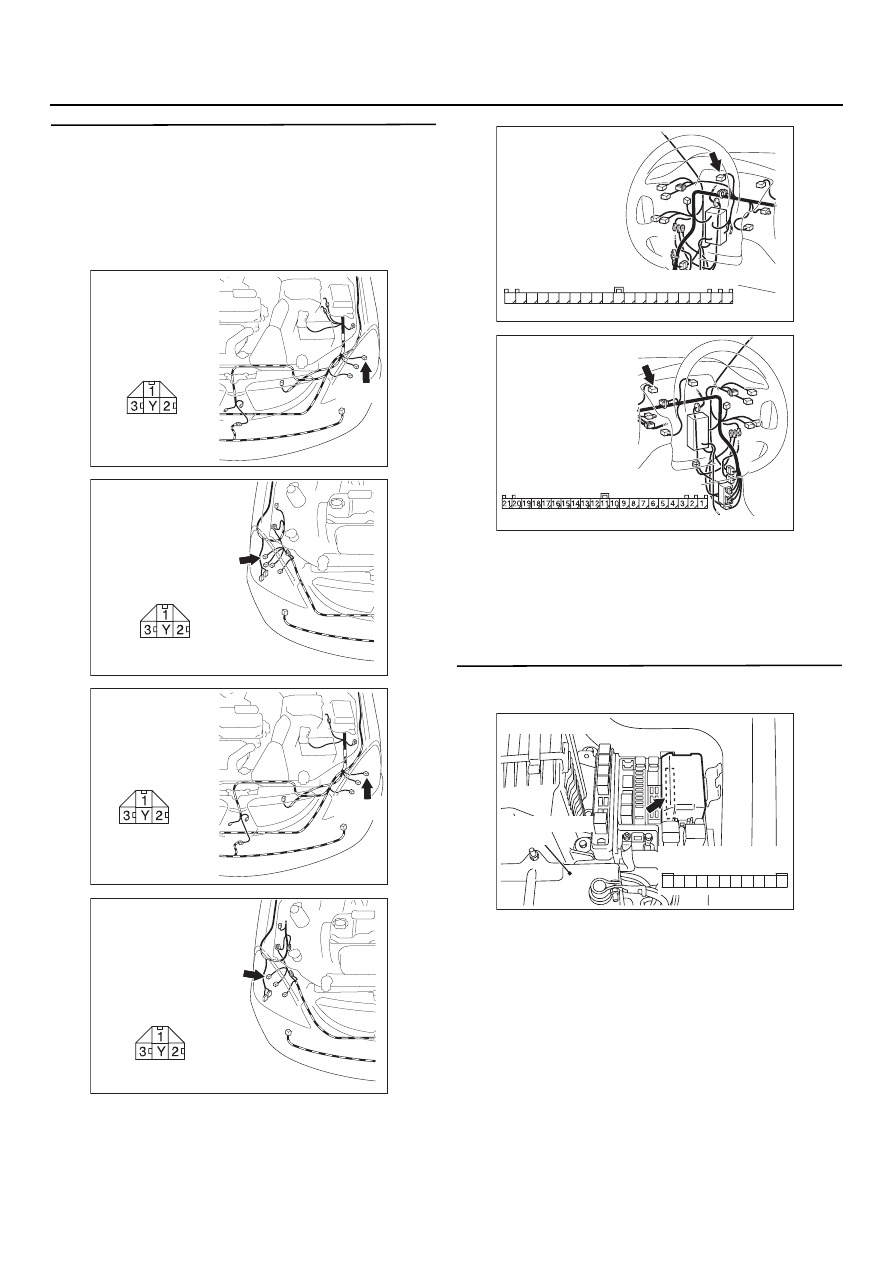

ЭТАП 4. Проверка жгута проводов
от разъема A=29 <Правая фара головного
света> или от разъема A=15 <Левая фара
головного света> (клемма № 2) или от
разъема C=04 <Индикатор включения
дальнего света> комбинации приборов
(клемма № 5) до "массы"

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема: Разъем А=10Х
переднего электронного блока управления

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC303857

Вид со стороны
жгута проводов

Разъем: A=14
<Автомобиль
с левым рулем>

AC

AD14(B)

AC303839

Разъем: A=29
<Автомобиль
с левым рулем>

AG

AD29(B)

Вид со стороны
жгута проводов

AC303824

Разъем: A=14
<Автомобиль
с правым рулем>

AB

Вид со стороны
жгута проводов

AD14(B)

AC303825

Разъем: A=29
<Автомобиль
с правым рулем>

AD

Вид со стороны
жгута проводов

AD29(B)

AC303798

Разъем: C=04
<Автомобиль
с левым рулем>

AE

Вид со стороны жгута проводов

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

AC303814

Разъем: C=04
<Автомобиль
с правым рулем>

AC

Вид со стороны жгута проводов

AC301728 AD

Разъем: A=10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея
