Mitsubishi Lancer / Lancer Wagon. Руководство - часть 259
54B
-256
МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

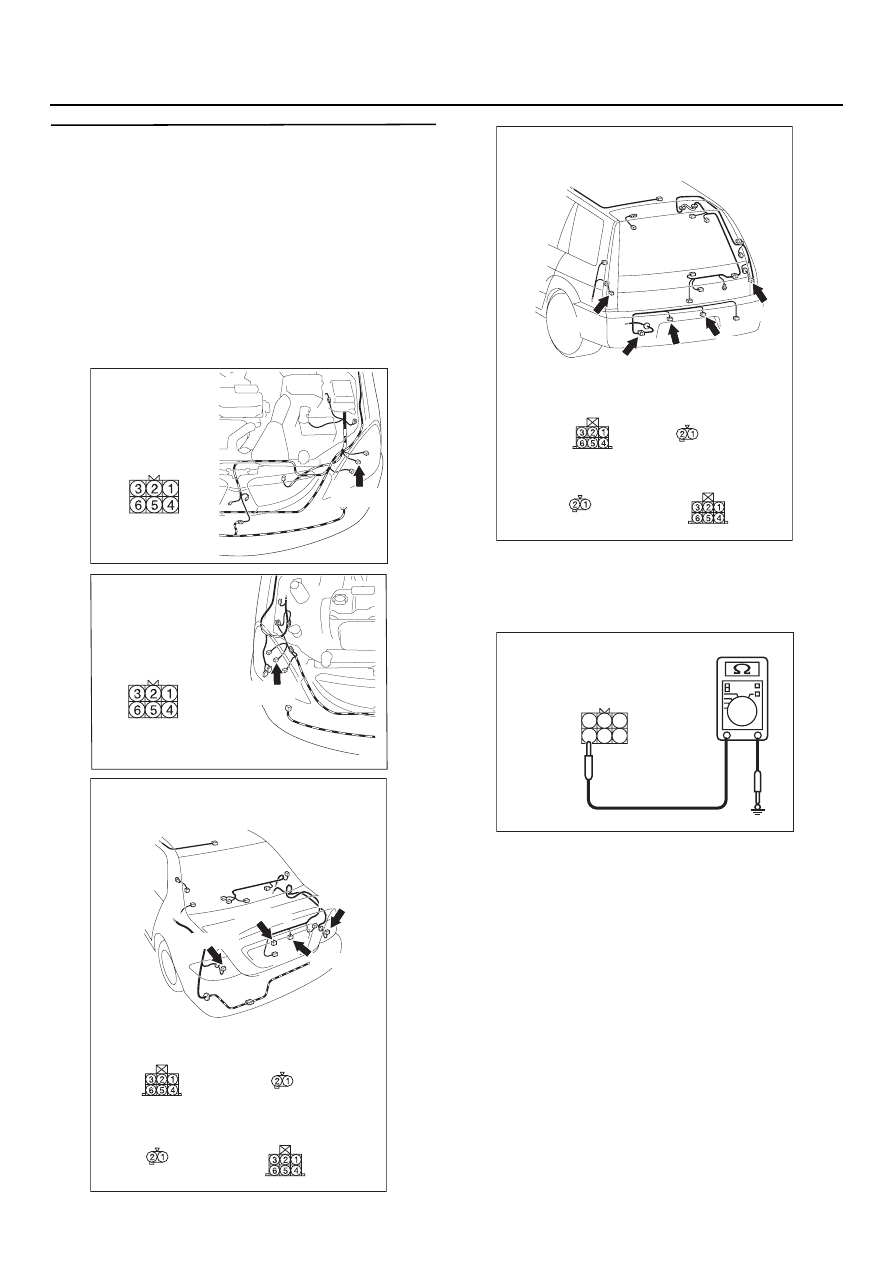

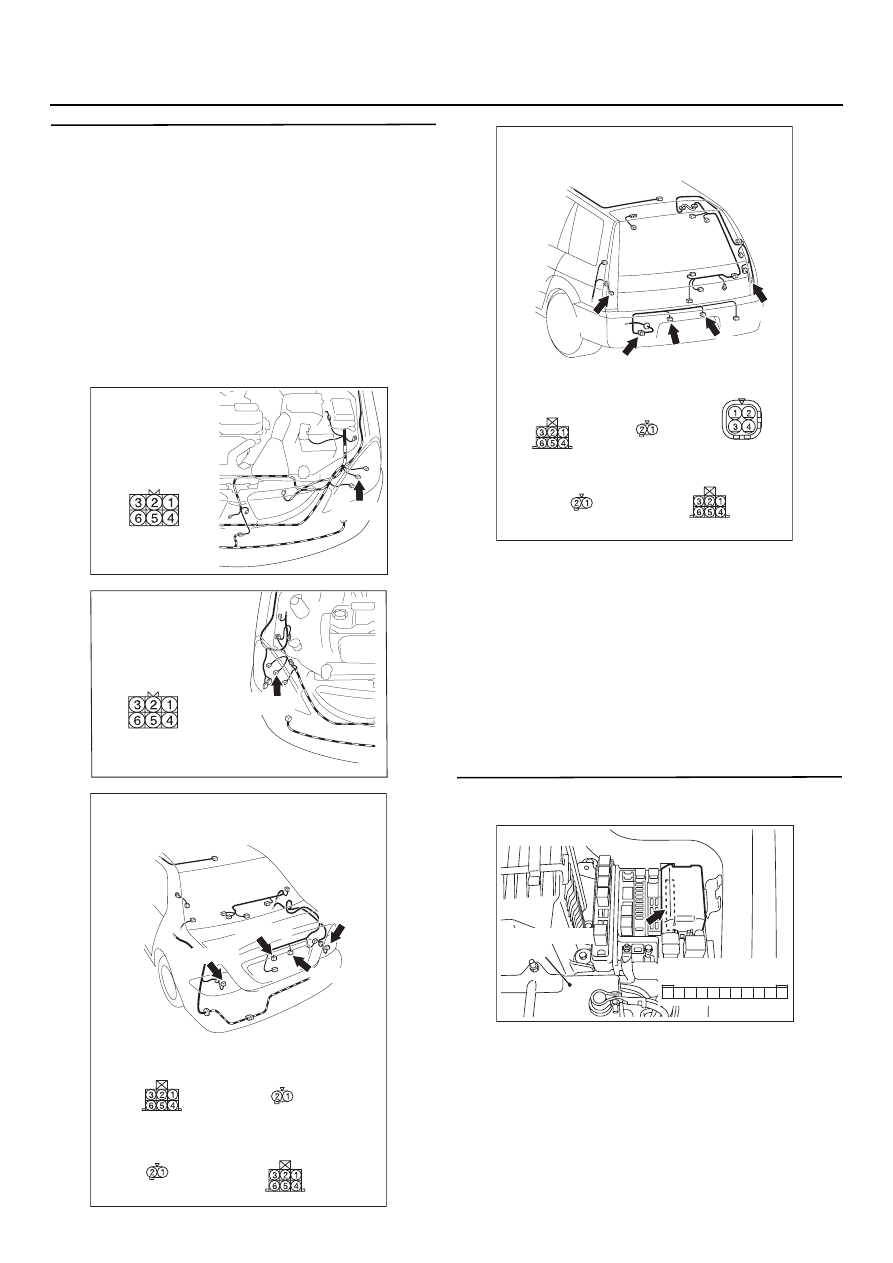

ЭТАП 2. Проверка состояния ламп задних
фонарей, габаритного света, освещения
номерного знака или индикатора включения
задних огней
Проверьте состояние ламп, которые
не загораются.
B: В норме ли результаты проверки?
ДА (Не горят все лампы, кроме лампы
индикации включения задних огней) :
Перейдите к Этапу 5.
ДА (Не горит лампа индикации включения
задних огней) :
Перейдите к Этапу 3.
НЕТ :
Замените те лампы, которые не
загораются.
ЭТАП 3. Проверка состояния реостата
Проверьте изменение яркости свечения
индикаторов при изменении положения
настройки реостата.
B: В норме ли результаты проверки?
ДА :
Перейдите к Этапу 4.
НЕТ :
Замените реостат.
ЭТАП 4. Проверка жгута проводов от
разъема C=06 (клемма № 40) <Индикатор
включения задних фонарей> комбинации
приборов к реостату
NOTE: Перед проверкой жгута проводов,
проверьте соединительный разъем C$07,
отремонтируйте его, в случае необходимости.
•

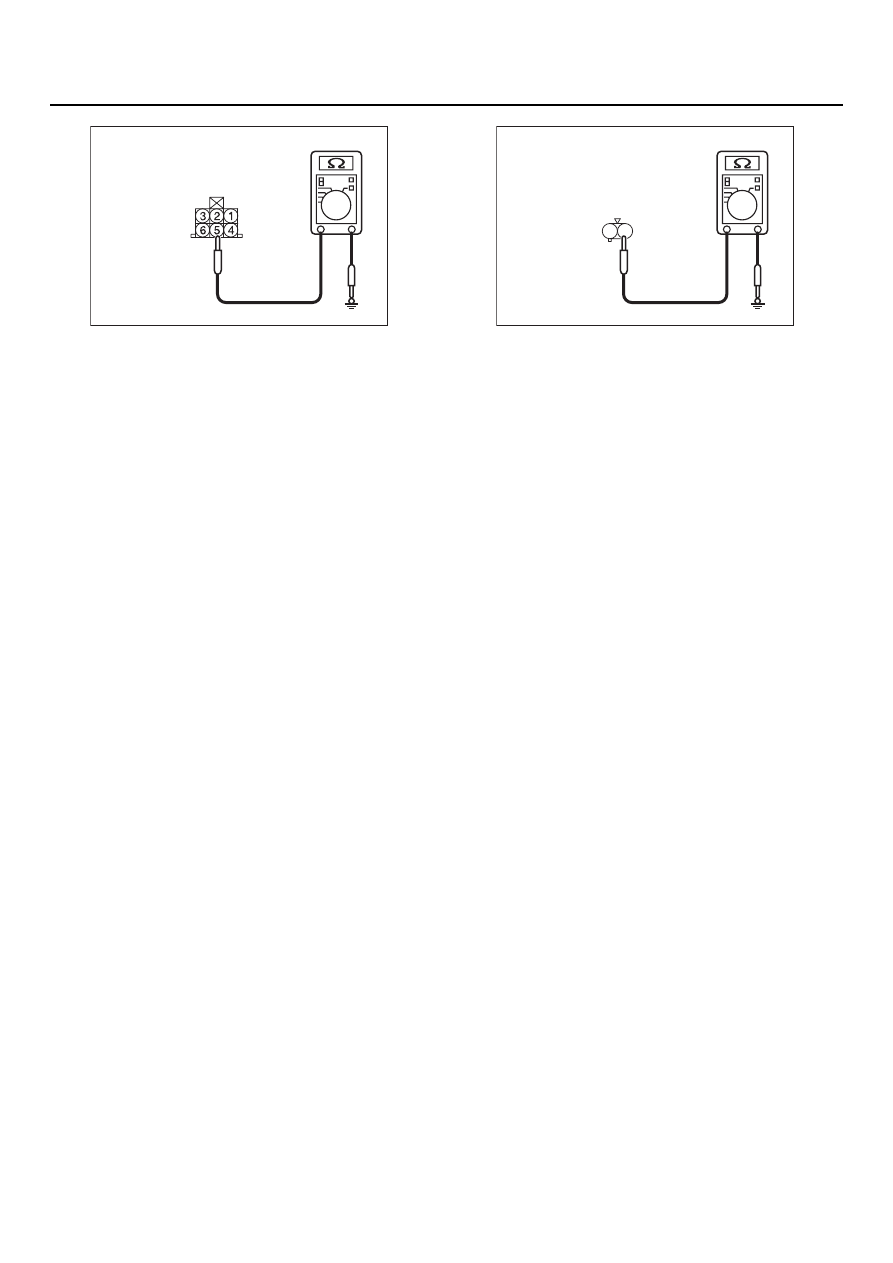

Проверьте состояние линии "массы"
на наличие обрыва цепи.
B: В норме ли результаты проверки?
ДА :
Перейдите к Этапу 7.
НЕТ :
Отремонтируйте жгут проводов.

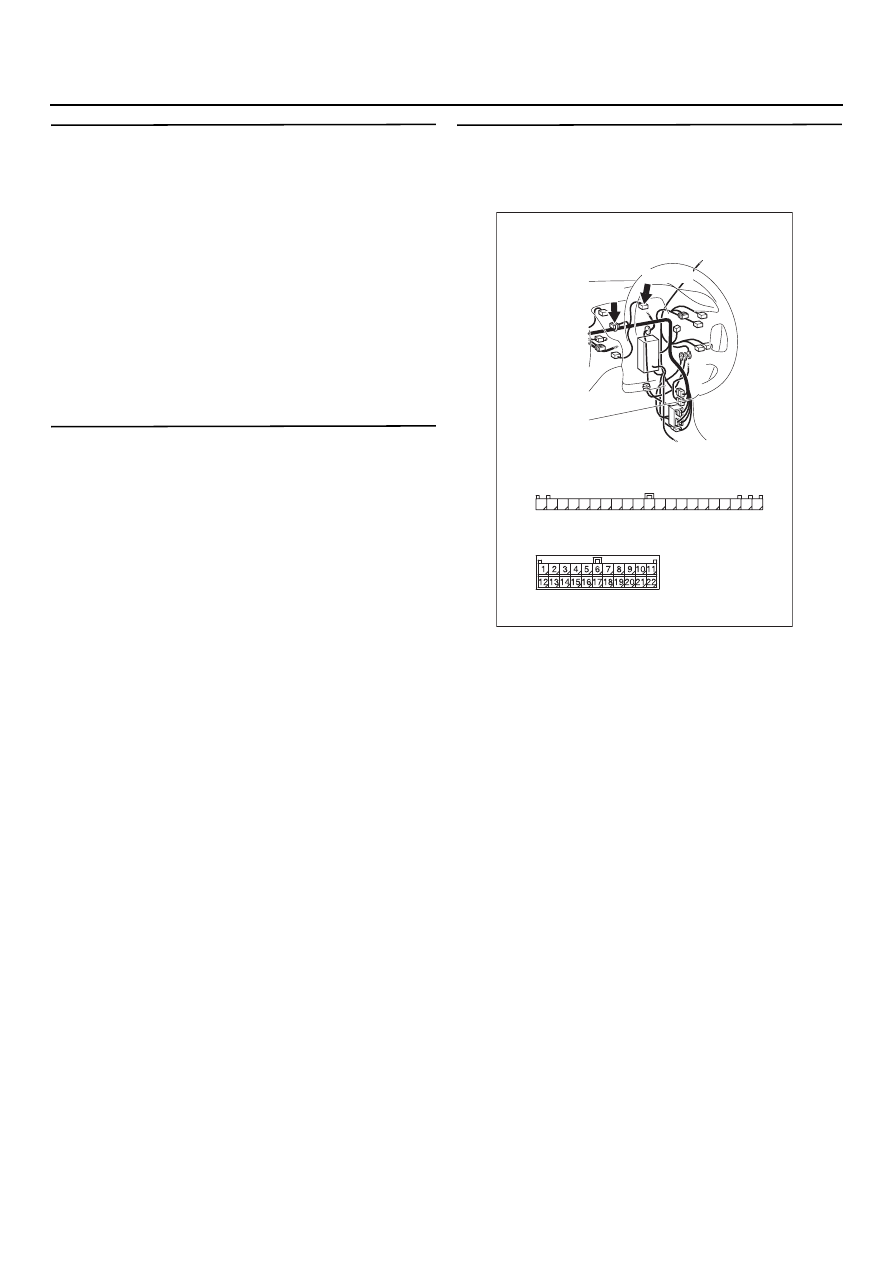

AC303815
Разъемы: C=06, C=07
AJ
<Автомобили с правым рулем>
CD07(GR)
CD06(L)
Вид со стороны жгута проводов
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
CD07(GR)
CD06(L)
