Mitsubishi Lancer / Lancer Wagon. Руководство - часть 258

54B

-252

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой жгута проводов, проверьте
промежуточный разъем C$27 <Задний фонарь,
фонарь освещения номерного знака или
индикатор включения задних фонарей>, разъем
C$119 <Правого заднего фонаря> или разъем
F$19 <Универсал $ фонарь освещения
номерного знака>, соединительный разъем
C$103 <Правого заднего фонаря>, разъем
монтажного блока C$209 <Левый задний
фонарь, фонарь освещения номерного знака
или индикатор включения задних фонарей>,
разъема C$212 <Индикатор включения задних
фонарей> или разъем C$215 <Седан $ левый
задний фонарь или фонарь освещения
номерного знака> отремонтируйте
неисправные разъемы в случае необходимости.

•

Проверьте состояние выходных линий на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Повторная проверка системы
Проверьте освещение фонарями заднего света,
габаритов автомобиля и номерного знака.

B: В норме ли результаты проверки?

Все фонари дают нормальное освещение :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

Задние фонари не горят :

Замените лампы

заднего комбинированного фонаря.

Фонари габаритного света не горят :

Замените лампугабаритного света.

Фонари освещения номерного знака не горят :

Замените лампу освещения номерного
знака.

Индикатор включения задних фонарей
не горит :

Замените комбинацию приборов

в сборе.

AC303809

Разъем СD209 D вид
со стороны жгута проводов

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

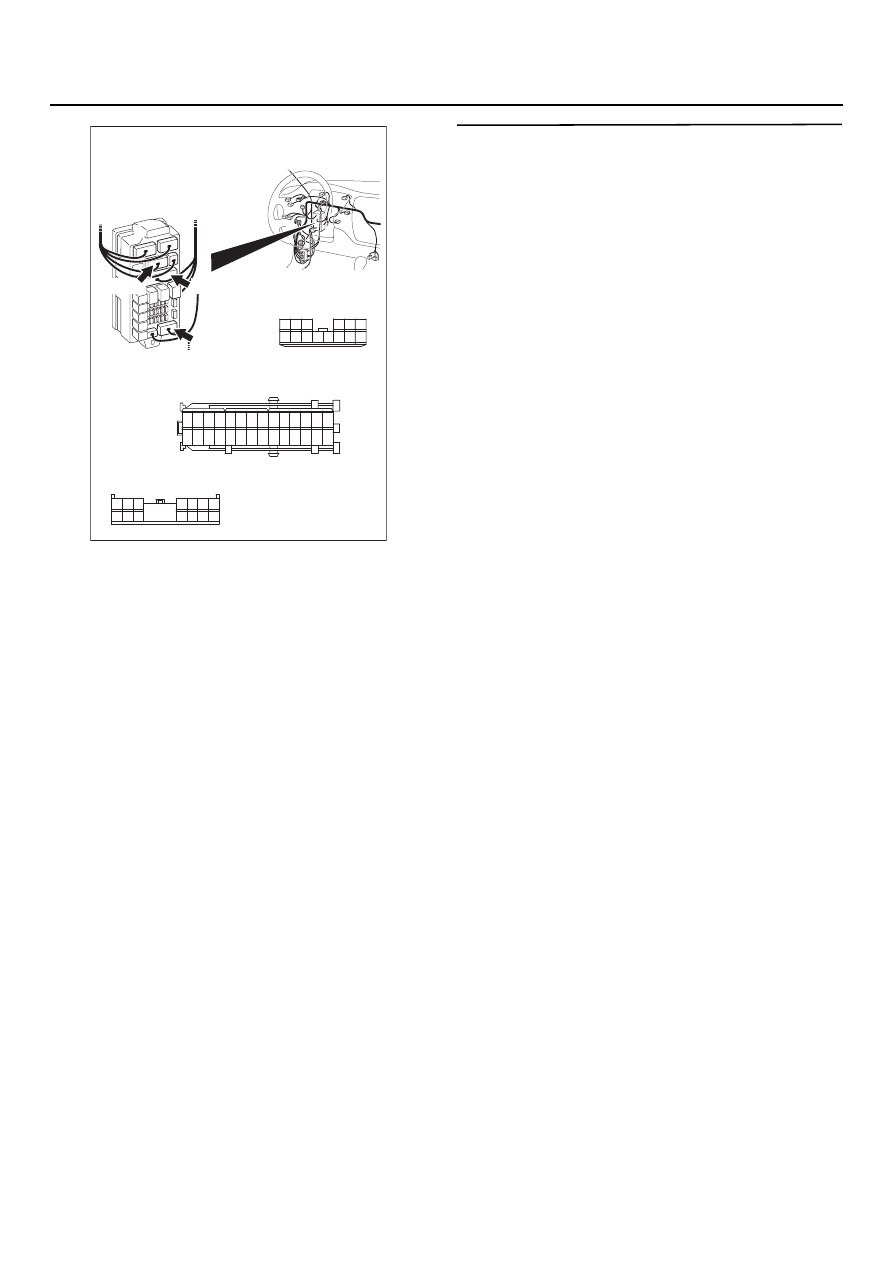

Разъемы: C=209, C=212, C=215

AG

CD212

Монтажный блок (вид спереди)

<Автомобиль с левым рулем>

CD209

Разъем СD209 D вид
со стороны жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

CD215

Разъем СD209 D вид
со стороны жгута проводов

7

15

5

6

14 13

2

9

12

4 3

10

11

1

8

54B

-253

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ I=6: Не горят некоторые задние фонари, габаритные огни или
фонари освещения номерного знака. <Автомобили с правым расположением органов
управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности цепей
входных и выходных сигналов.

РЕЛЕ ЗАДНИХ
ФОНАРЕЙ

Задний левый
комбинированный
фонарь

Фонарь
освещения
номерного знака

(левый) (правый)

Задний левый
комбинированный
фонарь

КОМБИНАЦИЯ
ПРИБОРОВ

Передний ЭБУ

REHOSTAT

(правый)

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

(левый)

БЛОК
РЕЛЕ

Передний
комбинированный
фонарь (положения)

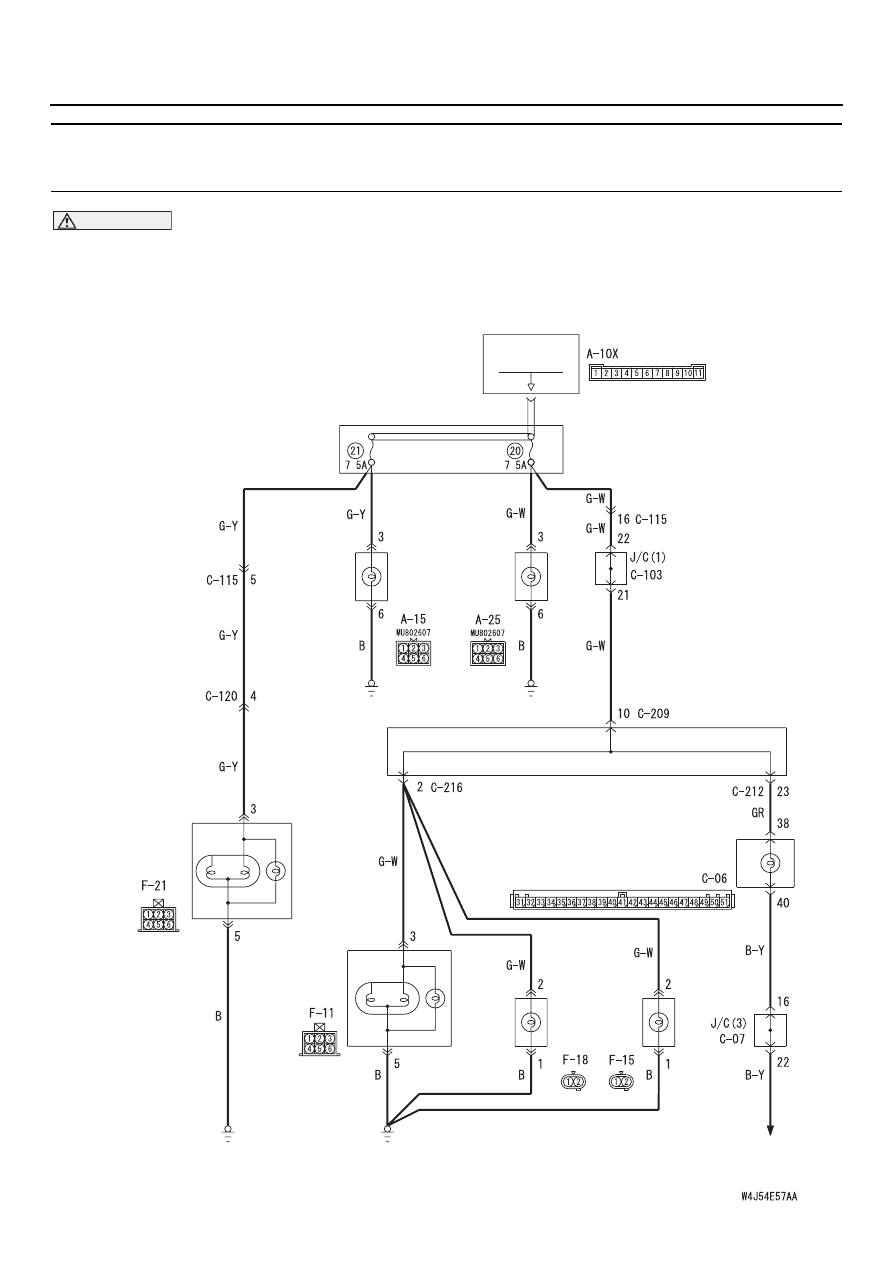

Цепь задних фонарей, габаритных фонарей, фонарей освещения номерного знака
(автомобиль с кузовом "Седан" и с левым расположением органов управления)

,

,

МОНТАЖНЫЙ

БЛОК

Задний

фонарь

54B

-254

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если задние фонари, габаритные огни или
лампы освещения номерного знака не горят,
то возможны неисправности или перегорание
в разъемах жгутов проводов, ламп или
предохранителей.

Возможные причины

•

Перегоревшая лампа.

•

Повреждение жгута проводов или разъемов.

РЕЛЕ ЗАДНИХ
ФОНАРЕЙ

Задний левый
комбинированный
фонарь

Фонарь
освещения
номерного знака

(левый) (правый)

Задний
комбинированный
фонарь

КОМБИНАЦИЯ
ПРИБОРОВ

Передний ЭБУ

РЕНОСТАТ

Передний
комбинированный
фонарь (положения)

(левый)

(правый)

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

БЛОК
РЕЛЕ

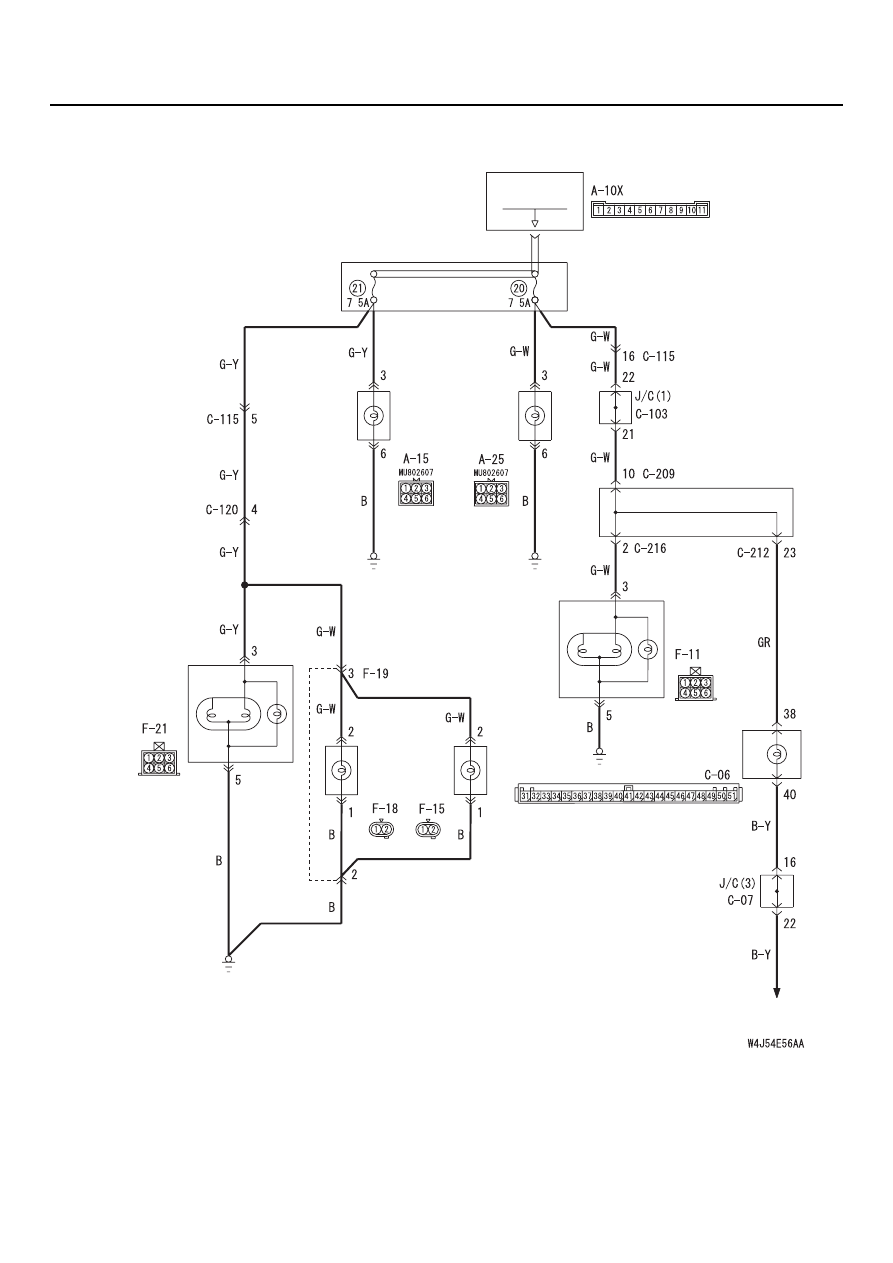

Цепь задних фонарей, габаритных фонарей, фонарей освещения номерного знака
(автомобиль с кузовом "Универсал" и с правым расположением органов управления)

,

,

МОНТАЖНЫЙ

БЛОК

Задний фонарь

54B

-255

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема: F=21 <Лампа
левого заднего фонаря> или F=11 <Лампа
правого заднего фонаря> разъем заднего
комбинированного фонаря, A=15 <Лампа
левого габаритного света> или A=25 <Лампа
правого габаритного света> разъем
переднего комбинированного фонаря, F=18
<Лампа освещения номерного знака с левой
стороны> или F=15 <Лампа освещения
номерного знака с правой стороны> разъем
освещения номерного знака, C=06
<индикатор включения задних огней>
разъем комбинации приборов

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

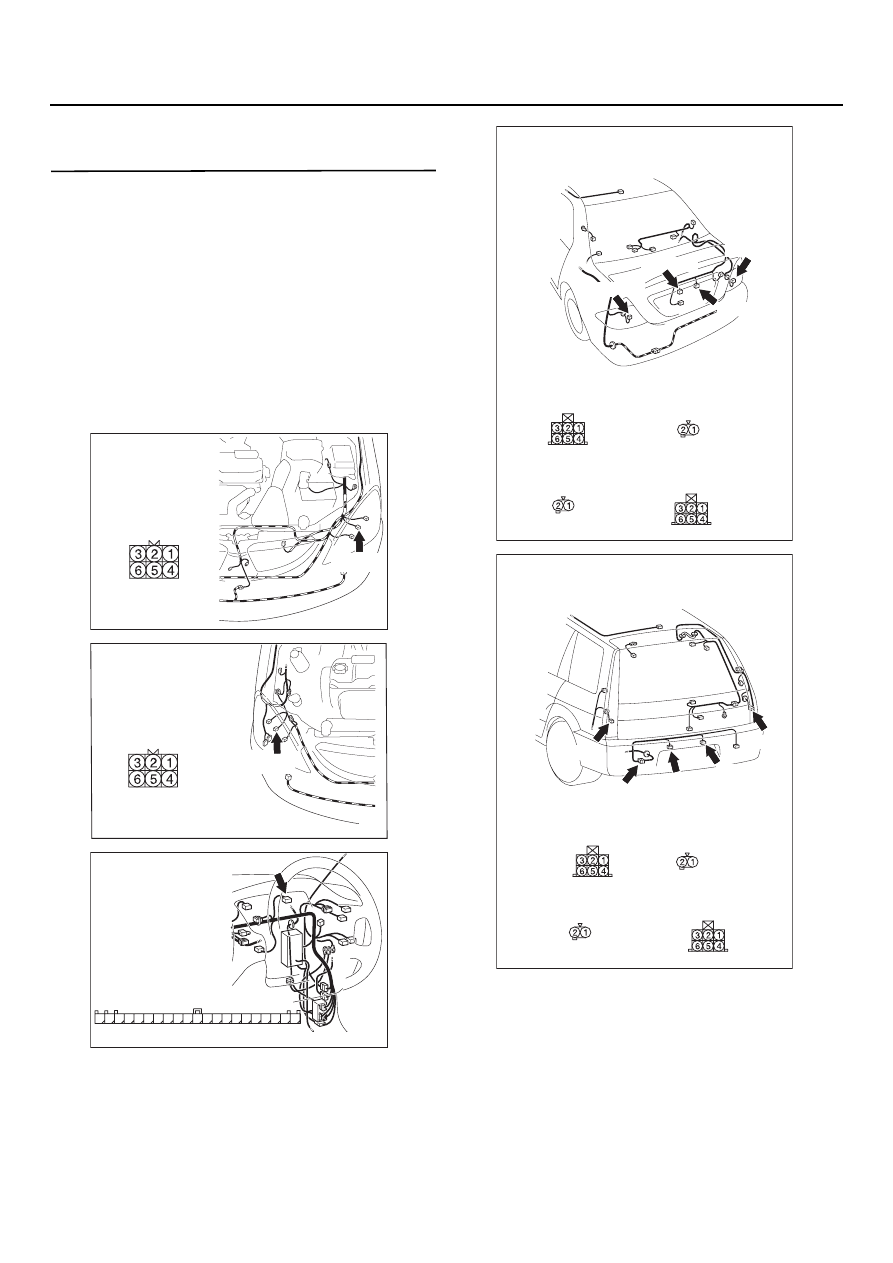

AC303824

Разъем: A=15
<Автомобиль
с правым рулем>

AC

Вид со стороны
жгута проводов

AD15(B)

AC303825

Разъем: A=25
<Автомобиль
с правым рулем>

Вид со стороны
жгута проводов

AD25(B)

AC

AC303814

Разъем: C=06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

CD06 (L)

AC303946

Разъемы: F=11, F=15, F=18, F=21

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

Разъем FD11 D вид
со стороны жгута
проводов

Разъем FD18 D вид
со стороны жгута
проводов

AC

FD11(B)

FD15(GR)

FD18(GR)

Разъем FD15 D вид
со стороны жгута
проводов

Разъем FD21 D вид
со стороны жгута
проводов

FD21(B)

AC303957

Разъемы: F=11, F=15, F=18, F=21

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

AG

FD11(B)

FD15(GR)

FD18(GR)

FD21(B)

FD19(GR)

Разъем FD11 D вид
со стороны жгута
проводов

Разъем FD18 D вид
со стороны жгута
проводов

Разъем FD15 D вид
со стороны жгута
проводов

Разъем FD21 D вид
со стороны жгута
проводов
