Mitsubishi Lancer / Lancer Wagon. Руководство - часть 260

54B

-260

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 8. Проверка состояния проводки от
разъема F=21 <Левый задний фонарь> или
разъема F=11 <Правый задний фонарь>
заднего комбинированного фонаря (клемма
№ 3), разъема A=15 <Левого габаритного
фонаря> или разъема A=25 <Правого
габаритного фонаря> переднего комбини=
рованного фонаря (клемма № 3), разъема
F=18 <Левого фонаря освещения номерного
знака> или разъема F=15 <Правого фонаря
освещения номерного знака> фонарей
освещения номерного знака (клемма № 2),
разъема C=06 <Индикатора включения зад=
него света> комбинации приборов (клемма
№ 38) до разъема A=10X (клемма № 8)
переднего электронного блока управления

NOTE:

AC301728 AD

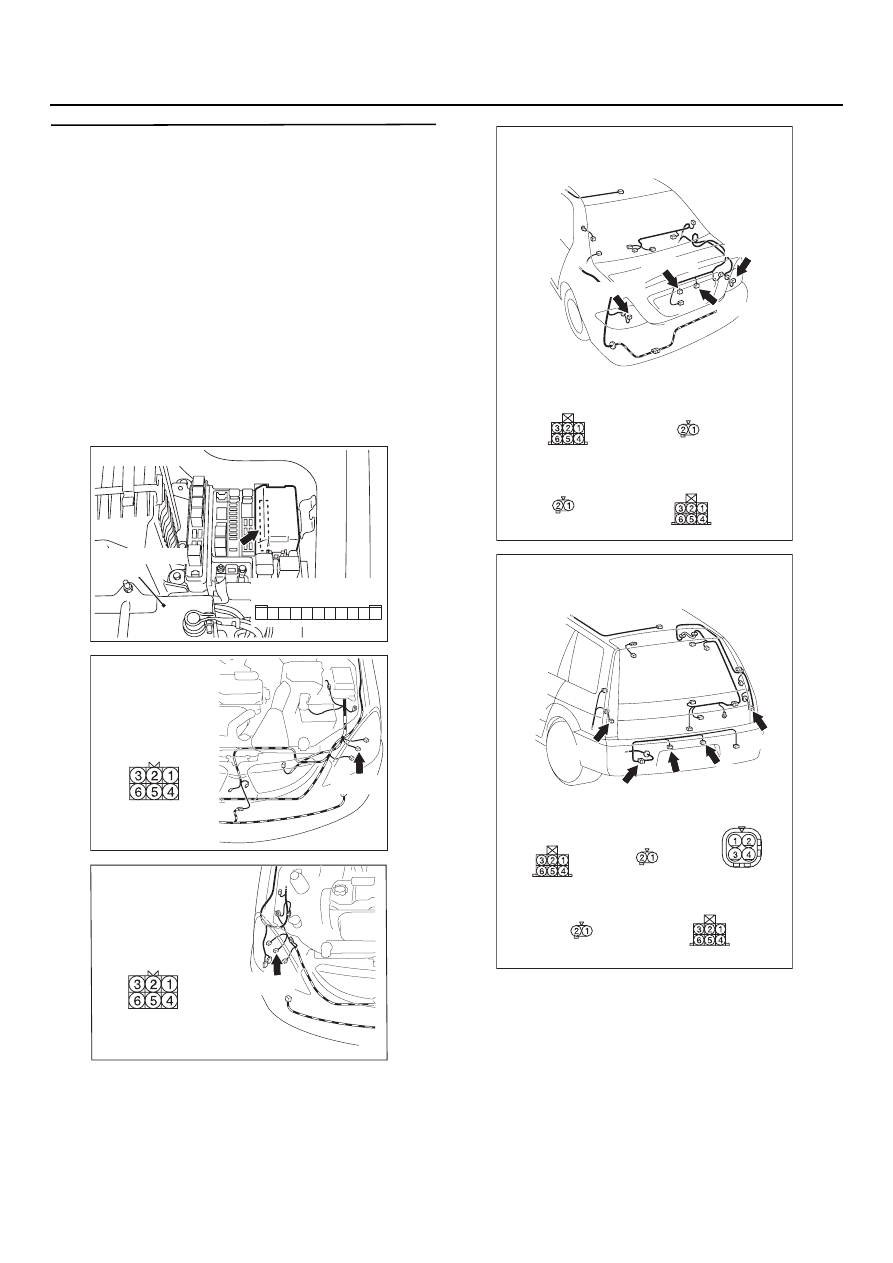

Разъем: A=10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC303824

Разъем: A=15
<Автомобиль
с правым рулем>

AC

Вид со стороны
жгута проводов

AD15(B)

AC303825

Разъем: A=25
<Автомобиль
с правым рулем>

Вид со стороны
жгута проводов

AD25(B)

AC

AC303946

Разъемы: F=11, F=15, F=18, F=21

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

Разъем FD11 D вид
со стороны жгута
проводов

Разъем FD18 D вид
со стороны жгута
проводов

AC

FD11(B)

FD15(GR)

FD18(GR)

Разъем FD15 D вид
со стороны жгута
проводов

Разъем FD21 D вид
со стороны жгута
проводов

FD21(B)

AC303957

Разъемы: F=11, F=15, F=19, F=18, F=21

<Автомобиль с кузовом "Универсал" и с левым
расположением органов управления>

AC

FD11(B)

FD15(GR)

FD18(GR)

FD21(B)

FD19(GR)

Вид со стороны
жгута проводов

FD11

Вид со стороны
жгута проводов

FD18

Вид со стороны
жгута проводов

FD15

Вид со стороны
жгута проводов

FD21

FD19

54B

-261

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой жгута проводов, проверьте
промежуточный разъем C$115 <Задние фонари,
фонарь освещения номерного знака или
индикатора включения задних фонарей>,
разъем C$120 <Заднего фонаря или автомоби$
ля с кузовом "Универсал" $ фонарь освещения
номерного знака> или разъем F$19 <Универсал
$ фонарь  освещения номерного знака>,
соединительный разъем C$103 <Правый задний
фонарь, "Седан" $ фонарь освещения номер$
ного знака или индикатор включения задних
фонарей>, разъем монтажного блока C$209
<Правый задний фонарь, "Седан" $ фонарь
освещения номерного знака или индикатор
включения задних фонарей>, разъем C$212
<Индикатор включения задних фонарей> или
разъем C$216 <Правый задний фонарь, "Седан"
$ освещение номерного знака или индикатор
включения задних фонарей> отремонтируйте
разъем(ы) в случае необходимости.

•

Проверьте состояние выходных линий на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

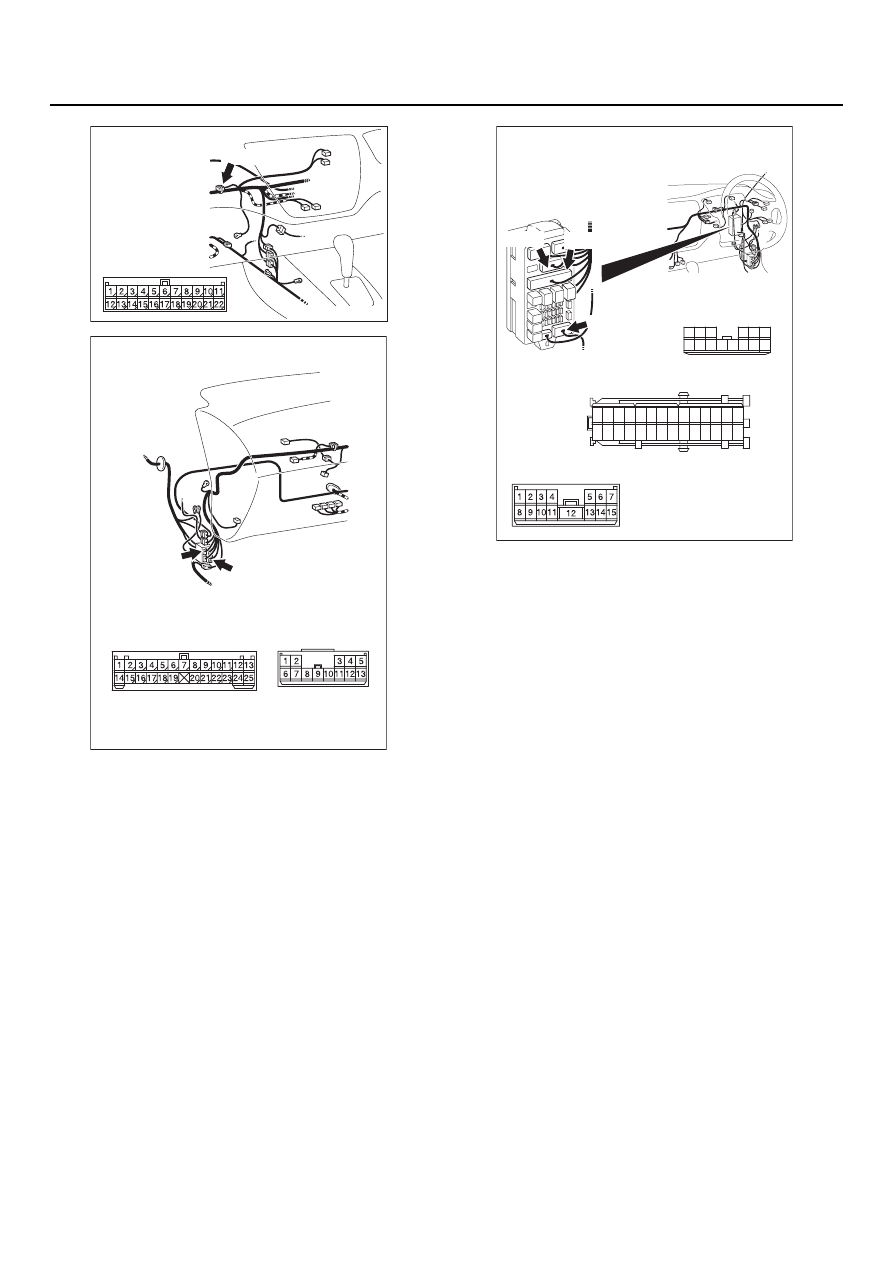

AC303818

Разъем: C=103
<Автомобили
с правым рулем>

AD

CD103(GR)

AC303817

Разъем: C=115, C=120

AD

<Автомобиль с правым рулем>

CD115

CD120

CD115

CD120

AC303823

Разъемы: C=209, C=212, C=216

ADZ

CD216

CD212

Монтажный блок (вид спереди)

<Автомобиль с правым рулем>

CD209

CD209

Вид со стороны
жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

CD212

Вид со стороны
жгута проводов

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

CD216

Вид со стороны
жгута проводов

54B

-262

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 9. Повторная проверка системы
Проверьте освещение фонарями заднего света,
габаритов автомобиля и номерного знака.

B: В норме ли результаты проверки?

Все фонари дают нормальное освещение :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

Задние фонари не горят :

Замените лампы

заднего комбинированного фонаря.

Фонари габаритного света не горят :

Замените лампы габаритного света.

Фонари освещения номерного знака не горят :

Замените лампы освещения номерного
знака.

Индикатор включения задних фонарей
не горит :

Замените комбинацию приборов

в сборе.

54B

-263

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ I=7: Фары головного света не горят.
<включая индикатор включения дальнего света>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОМБИНАЦИЯ
ПРИБОРОВ

Передний ЭБУ

Фары
головного света

(Левая)

(Правая)

Реле фар
головного света:
"дальний свет"

Реле фар
головного света:
"ближний свет"

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

БЛОК
РЕЛЕ

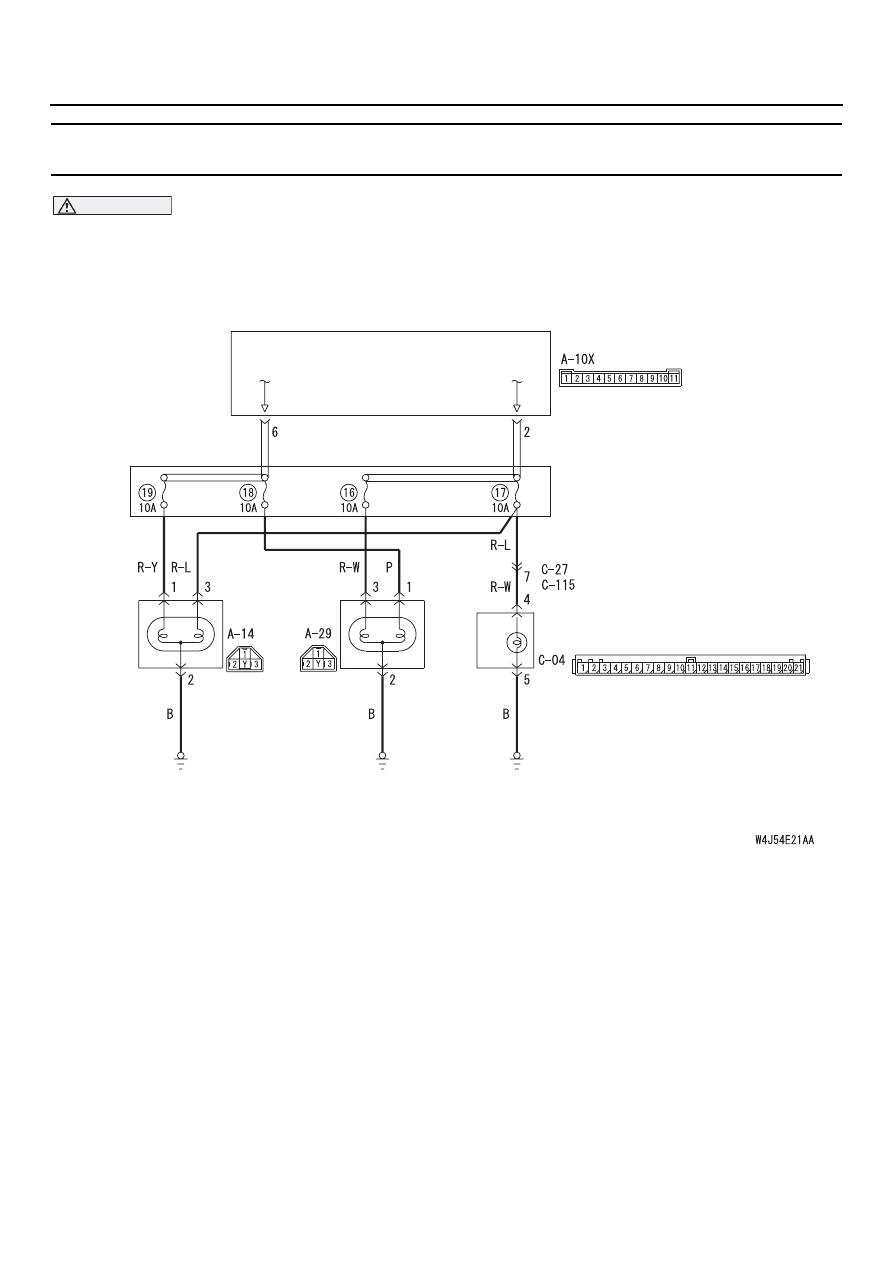

Цепь фар головного света

<Автомобиль с левым рулем>

<Автомобиль с правым рулем>

Индикатор "Дальний свет"
