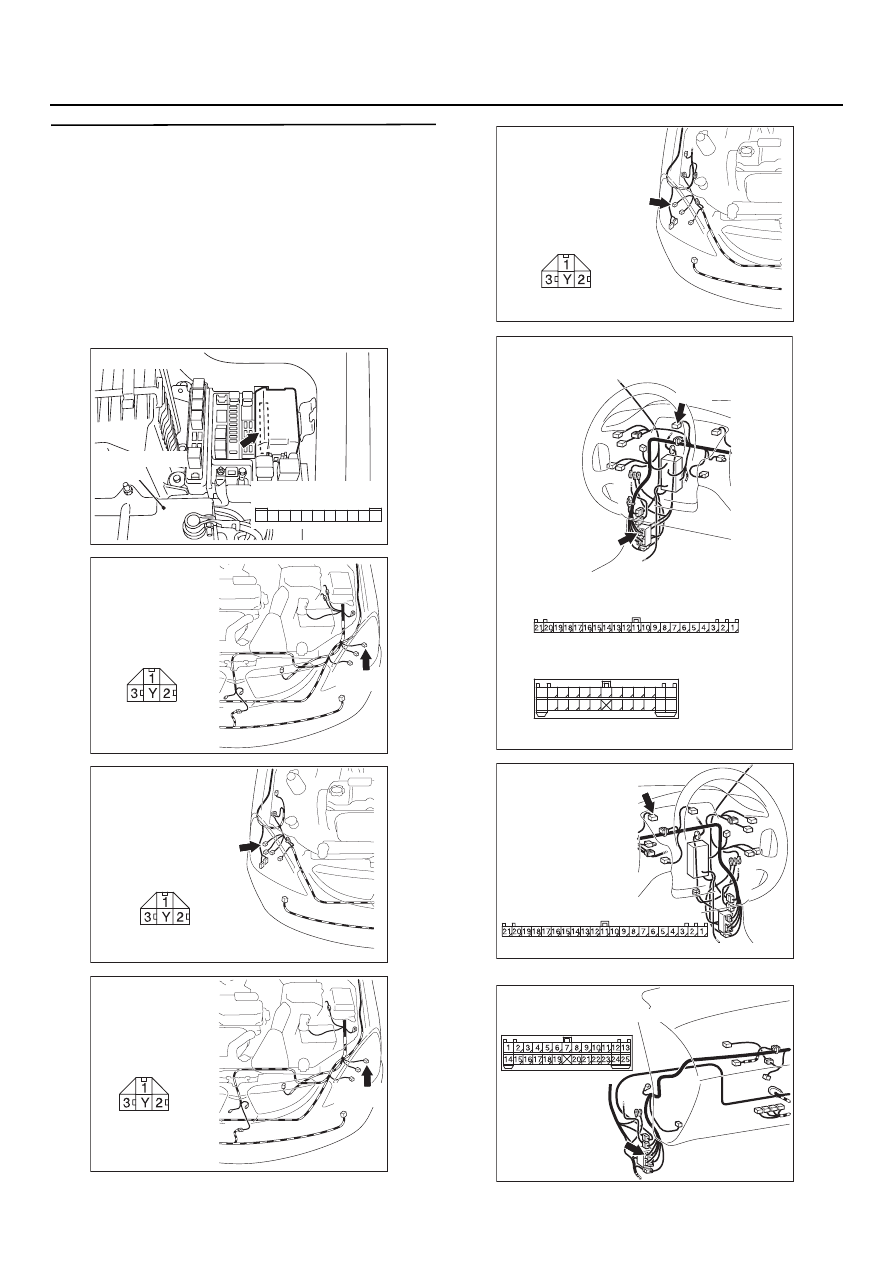

Mitsubishi Lancer / Lancer Wagon. Руководство - часть 262

54B

-268

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 6. Проверьте состояние жгута
проводов от разъема A=29 <Правая фара
головного света >, разъема A=14 <Левая
фара головного света> (клемма № 1)
<ближний свет>, (клеммма № 3) <дальний
свет>, разъема C=04 комбинации приборов
(клеммма № 4) <Индикатор включения
дальнего света> к разъему A=10X
(клеммма № 5) переднего электронного
блока управления <Ближний свет>
или (клемма № 2) <Дальний свет>

NOTE:

AC301728 AD

Разъем: A=10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC303857

Вид со стороны
жгута проводов

Разъем: A=14
<Автомобиль
с левым рулем>

AC

AD14(B)

AC303839

Разъем: A=29
<Автомобиль
с левым рулем>

AG

AD29(B)

Вид со стороны
жгута проводов

AC303824

Разъем: A=14
<Автомобиль
с правым рулем>

AB

Вид со стороны
жгута проводов

AD14(B)

AC303825

Разъем: A=29
<Автомобиль
с правым рулем>

AD

Вид со стороны
жгута проводов

AD29(B)

AC303799

Разъемы: C=04, C=27

AG

CD27

CD04

<Автомобиль с левым рулем>

CD04

Вид со стороны жгута проводов

CD27

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

AC303814

Разъем: C=04
<Автомобиль
с правым рулем>

AC

Вид со стороны жгута проводов

AC303816 AD

Разъем: C=115
<Автомобили с правым рулем>

54B

-269

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C$27
<Автомобили с левым расположением органов
управления>, или C$115 <Автомобили с правым
расположением органов управления>,
и соединительного разъема С$103, отремонти$
руйте разъемы в случае необходимости.

•

Проверьте состояние выходных линий
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Повторная проверка системы
Убедитесь в том, что фары головного света
и индикатор дальнего света загораются и гаснут
в нормальном режиме.

B: В норме ли результаты проверки?

Фары головного света нормально загораются
как в режиме дальнего, так и ближнего света :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

Фары головного света не горят :

Замените

лампы фары головного света.

Индикатор включения дальнего света
не горит :

Замените панель приборов

в сборе.

54B

-270

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

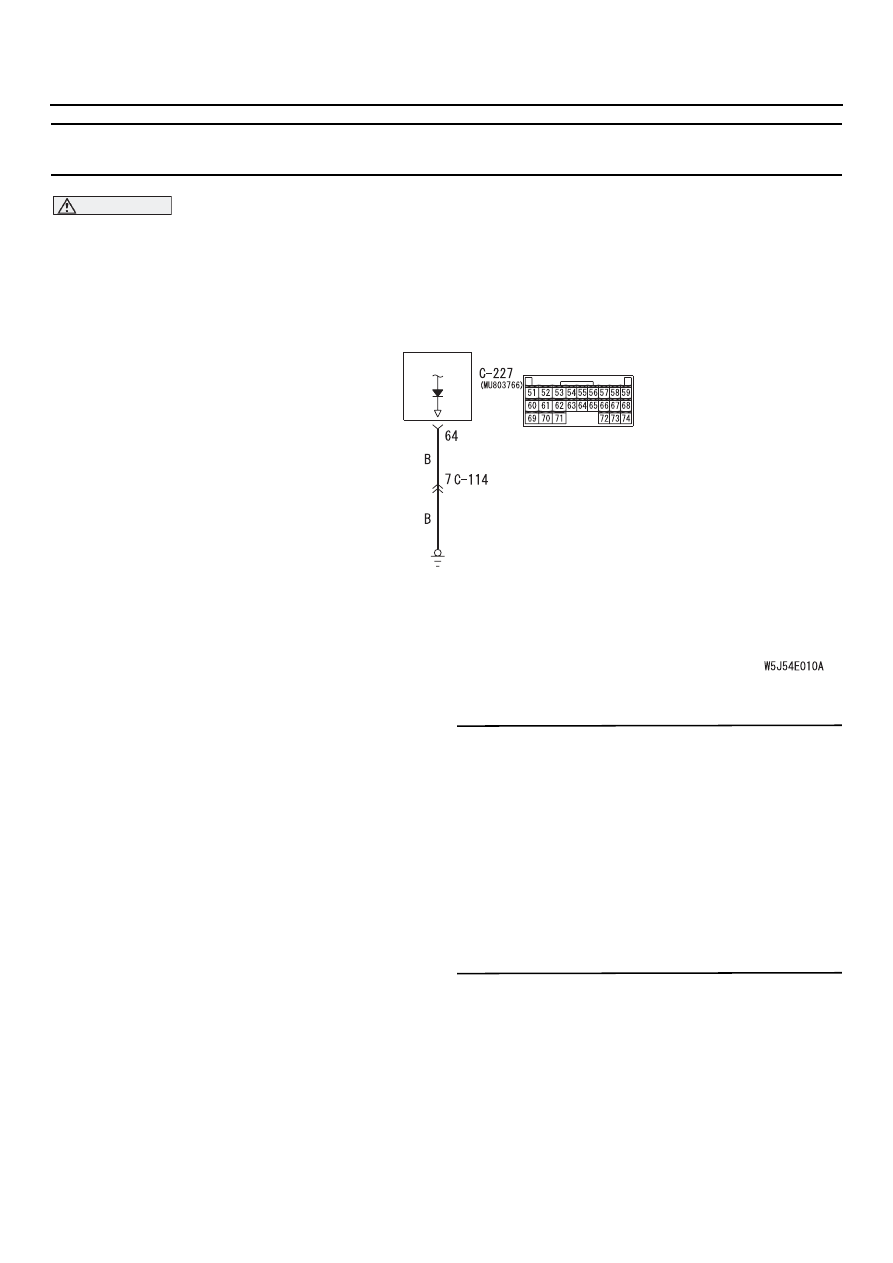

Методика проверки I=8:Фары освещения в девное время не работают нормально.
<Автомобили с функцией включения освещения в дневное время>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если функция освещения фарами в дневное
время не работает нормально, возможны
неисправности в цепи питания электронного
блока управления системой ETACS или в самом
электронном блоке управления системой
ETACS.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Возможно неисправен электронный блок
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка фар головного света
Включается ли ближний свет фар головного
света, когда переключатель света установлен
в положении HEAD (фары головного света)?

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте фары горовного света.
Обратитесь к методике проверки ID2
"Фары головного света нормально не
влючаются на режиме ближнего света",

CTP. 54B-234

.

ЭТАП 2. Проверка цепи питания
При установке замка зажигания в положение
"LOCK" ("OFF"), проверьте, загораются ли
контрольные лампы аварийной сигнализации.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Обратитесь к методике проверки AD2
"Проверка цепи питания электронного
блока управления системой ETACS",

CTP. 54B-58

.

ЭБУ системы ETACS

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Входная цепь фонарей освещения в днвное время

54B

-271

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 3. Проверка сигналов
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к функции
освещения в дневное время.

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Обратитесь к методике проверки MD2
"Не получен сигнал замка зажигания,
находящегося в положении (IG1)",

CTP. 54B-389

.

ЭТАП 4. Проверка разъема: Разъем С=227
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Отремонтируйте неисправный разъем.

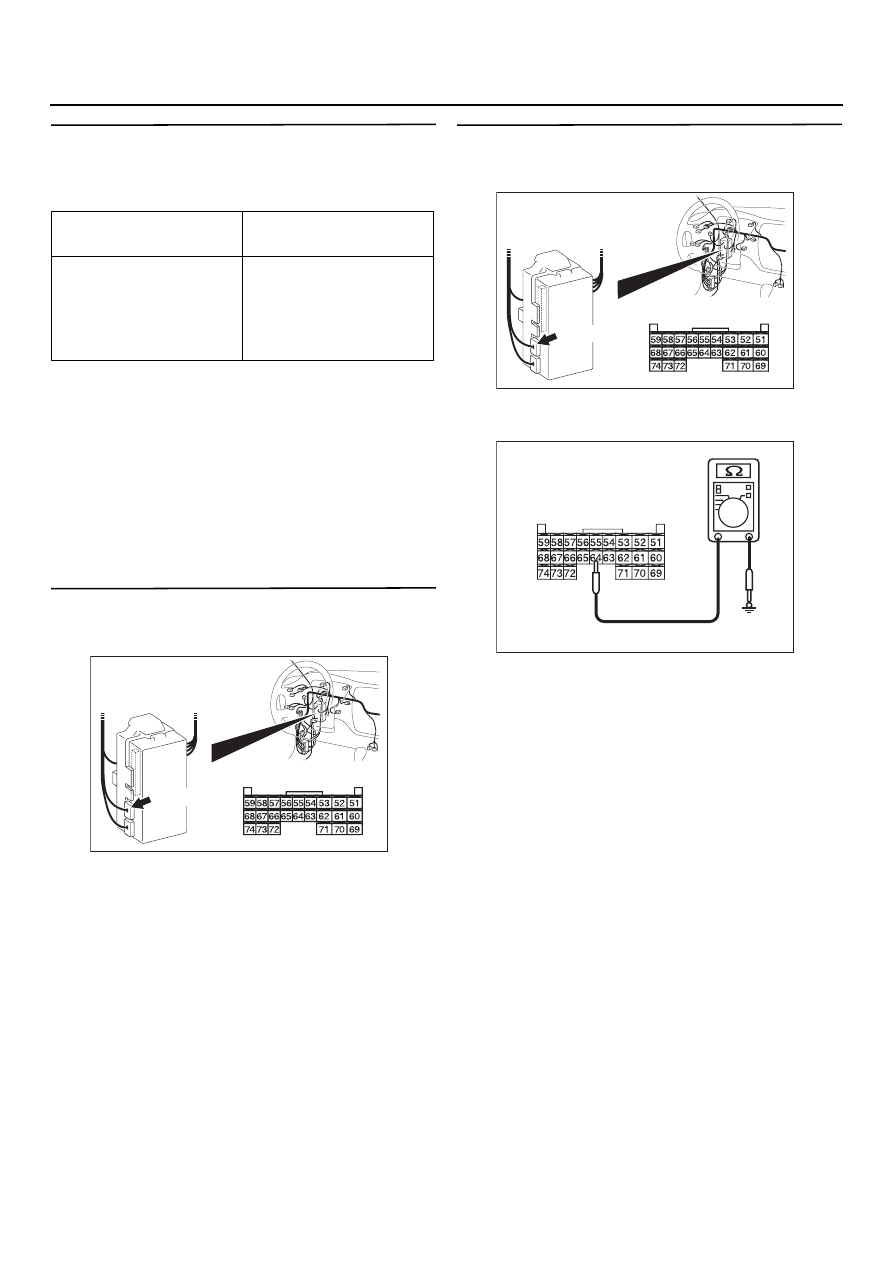

ЭТАП 5. Измерение сопротивления
на разъеме С=227 электронного блока
управления системой ETACS

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

электронного блока управления системой
ETACS и "массой".

•

Измерьте сопротивление между
разъемом СD227 (клемма № 64)
электронного блока управления системой
ETACS и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Замените электронный блок управления
системой ETACS.

НЕТ :

Перейдите к Этапу 6.

Переключатель
системы

Проверяемое
состояние

Замок зажигания (IG1) При переключении

замка зажигания
из положения "ACC"
в положение "ON"
(зажигание включено)

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC400966 AH

Разъем СD227
(Вид со стороны жгута проводов)
