Mitsubishi Lancer / Lancer Wagon. Руководство - часть 247





54B

-208

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стеклоочиститель задней двери не
работает нормально, могут быть неисправны
цепи входных сигналов к элементам, перечисD
ленные ниже, электродвигатель стеклоочистиD
теля задней двери, или сам электронный блок
управления системой ETACS.

Замок зажигания (АСС).

Переключатель стеклоочистителя задней
двери.

Возможные причины

Неисправность электродвигателя привода
стеклоочистителя задней двери.

Неисправность подрулевого переключателя.

Неисправность электронного блока
управления системой ETACS.

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Диагностические коды приборов
MUT=II/III
Проверьте, не появился ли код неисправности
от электронного блока управления системой
ETACS.

B: Не появился ли диагностический код?

ДА :

Обратитесь к таблице диагностических
кодов,

CTP. 54B-21

.

НЕТ :

Перейдите к Этапу 2.

ЭТАП 2. Проверка сигналов
Проверьте наличие входных сигналов,
перечисленных ниже, которые относятся
к стеклоочистителю задней двери.

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

Все сигналы принимаются нормально :

Перейдите к Этапу 3.

Не получен сигнал замка зажигания (ACC) :

Обратитесь к методике проверки MD1
"Не получен сигнал замка зажигания,
находящегося в положении (АСС)",

CTP. 54B-386

.

Не получен сигнал переключателя
стеклоочистителя задней двери :

Обратитесь

к методике проверки MD6 "Не получен
сигнал подрулевого переключателя
(переключатель омывателей ветрового
стекла и стекла задней двери)",

CTP. 54B-412

.

Переключатель
системы

Проверьте
состояние

Замок зажигания
(АСС)

При переключении
замка зажигания из
положения "LOCK"
(OFF) D ВЫКЛЮЧЕНО
в положении "АСС"

Подрулевой
переключатель
(переключатель
стеклоочистителя
задней двери)

При переключении
из положения "OFF"
(выкл.) в положение
"ON"(вкл.)

54B

-209

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

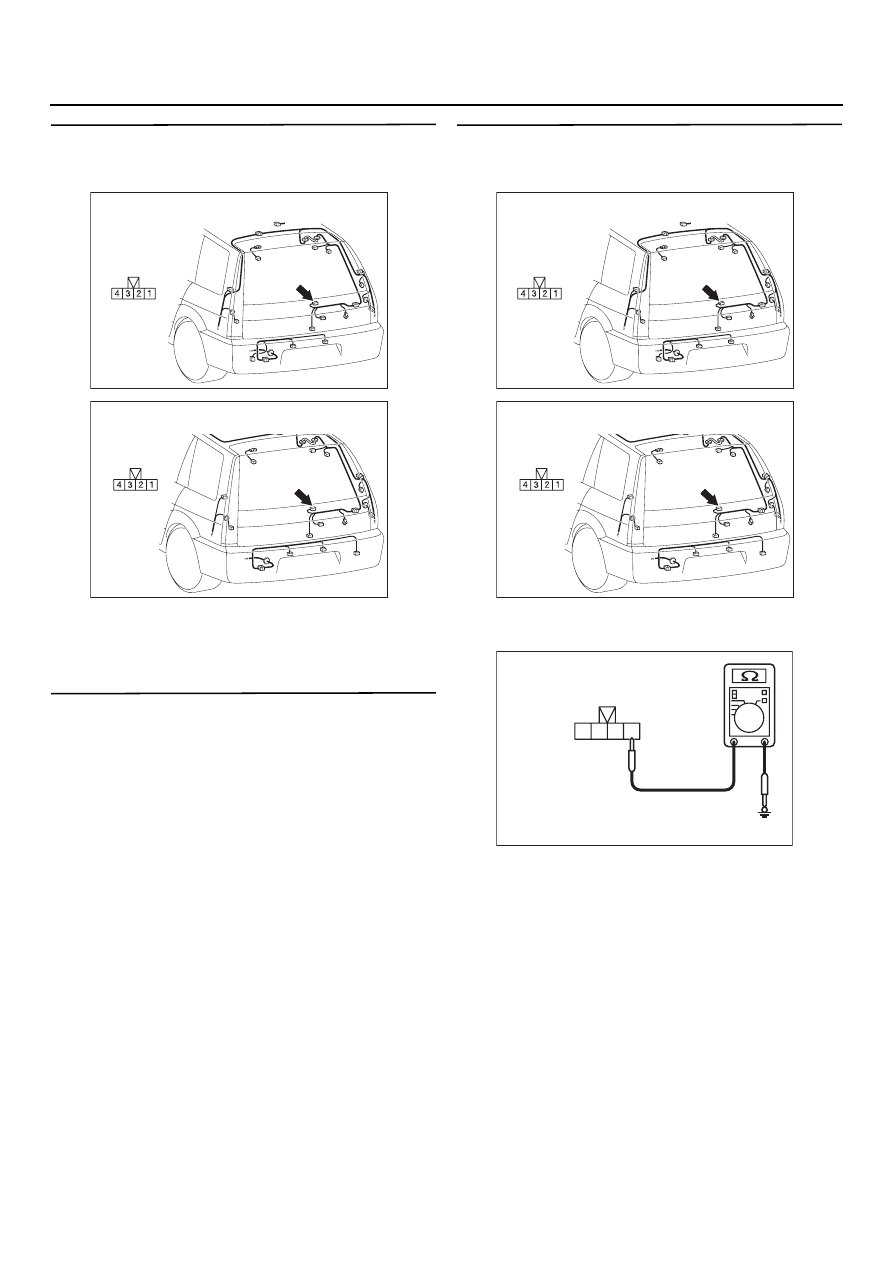

ЭТАП 3. Проверка разъема: Разъем F=07
электродвигателя заднего
стеклоочистителя

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Отремонтируйте разъем.

ЭТАП 4. Проверка состояния
электродвигателя стеклоочистителя задней
двери
См. главу 51, "Стеклоочиститель и омыватель
задней двери",

CTP. 51-29

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Замените электродвигатель задней
двери.

ЭТАП 5. Измерение сопротивления
на разъеме F=07 электродвигателя
стеклоочистителя задней двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

FD07 (клемма № 1) электродвигателя
стеклоочистителя задней двери и "массой".

Номинальное значение:
2  Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Перейдите к Этапу 6.

AC303954

Разъем: F=07

AF

Вид со стороны
жгута проводов

<Универсал = автомобиль с левым рулем>

AC303956 AE

Вид со стороны
жгута проводов

Connector: F=07
<Универсал = автомобиль с правым рулем>

AC303954

Разъем: F=07

AF

Вид со стороны
жгута проводов

<Универсал = автомобиль с левым рулем>

AC303956 AE

Вид со стороны
жгута проводов

Connector: F=07
<Универсал = автомобиль с правым рулем>

3

4

2 1

AC301641

Разъем: FD07
(Вид со стороны
жгута проводов)

AC

54B

-210

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 6. Проверка состояния жгута проводов
между разъемом F=07 (клемма № 1)
электродвигателя стеклоочистителя задней
двери и "массой"

Проверьте состояние линии "массы"
на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

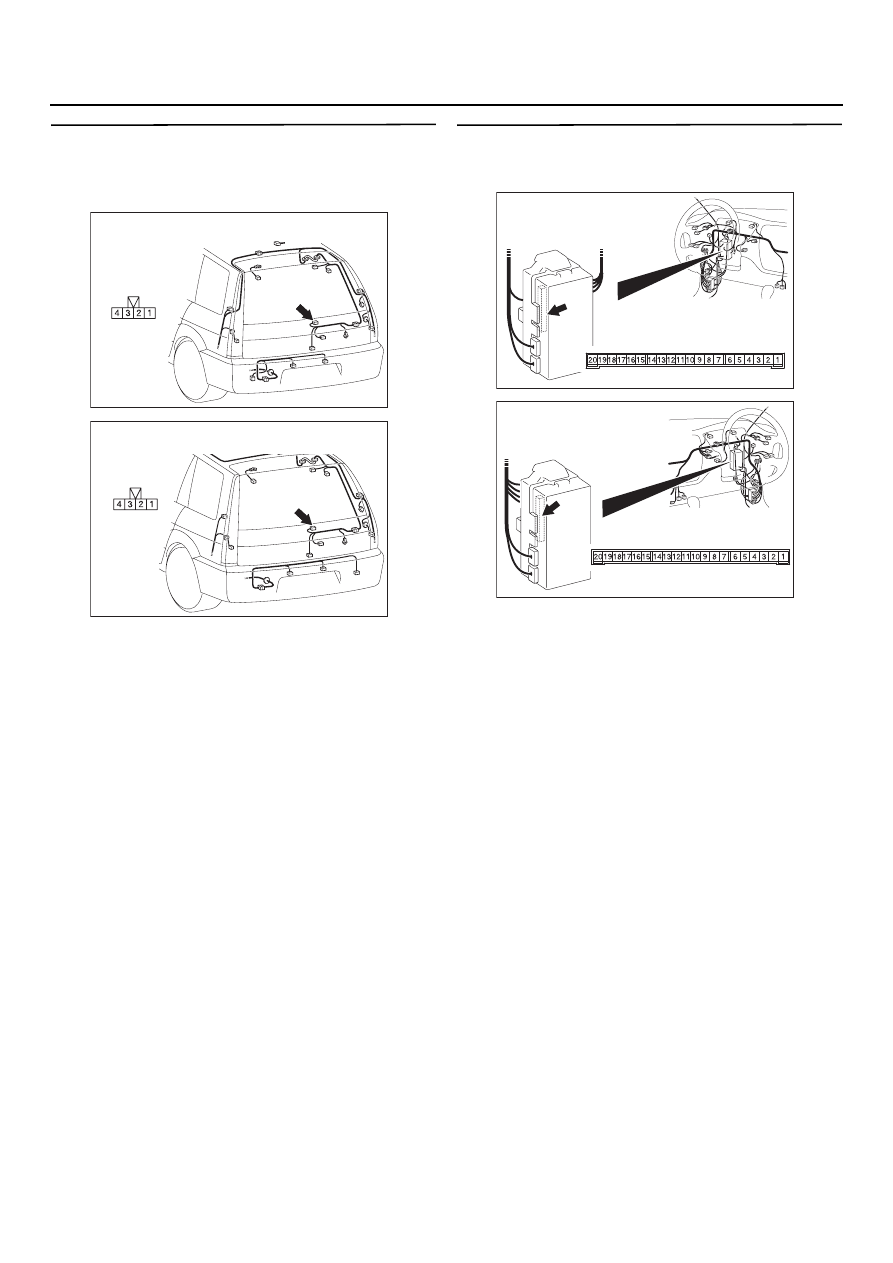

ЭТАП 7. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте разъем.

AC303954

Разъем: F=07

AF

Вид со стороны
жгута проводов

<Универсал = автомобиль с левым рулем>

AC303956 AE

Вид со стороны
жгута проводов

Connector: F=07
<Универсал = автомобиль с правым рулем>

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54B

-211

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

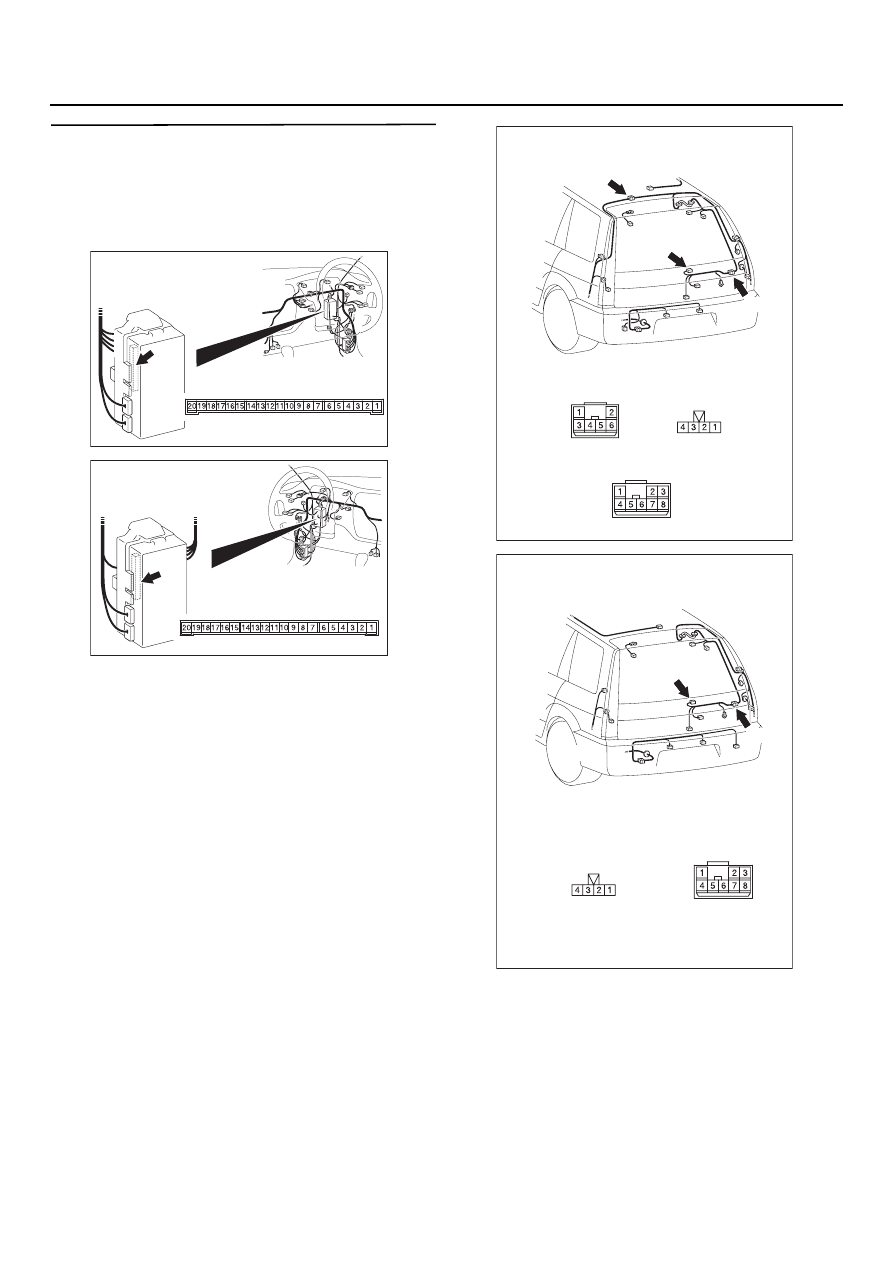

ЭТАП 8. Проверка состояния жгута проводов
между разъемом С=225 (клемма № 16)
электронного блока управления системой
ETACS и разъемом F=07 (клемма № 2)
электродвигателя стеклоочистителя задней
двери

NOTE:

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303955

Разъемы: F=02, F=07, F=12

<Универсал = автомобиль с левым рулем>

AI

FD12

FD02

FD12

FD02

FD07

Разъем FD07 D
вид со стороны
жгута проводов

AC303957

Разъемы: F=07, F=12

<Универсал = автомобиль с правым рулем>

AH

FD07

FD12

FD12

Разъем FD07 D
вид со стороны
жгута проводов
