Mitsubishi Lancer / Lancer Wagon. Руководство - часть 248





54B

-212

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой состояния жгута проводов,
проверьте промежуточные разъемы F$02
<Автомобиль с левым расположением органов
управления>, F$12 и разъемы C$215
<Автомобили с левым расположением органов
управления>,C$216 монтажного блока
<Автомобили с правым расположением
органов управления> отремонтируйте разъемы
в случае необходимости.

Проверьте состояние линии выхода.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Повторная проверка системы
Проверьте, нормально ли работает
стеклочиститель задней двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

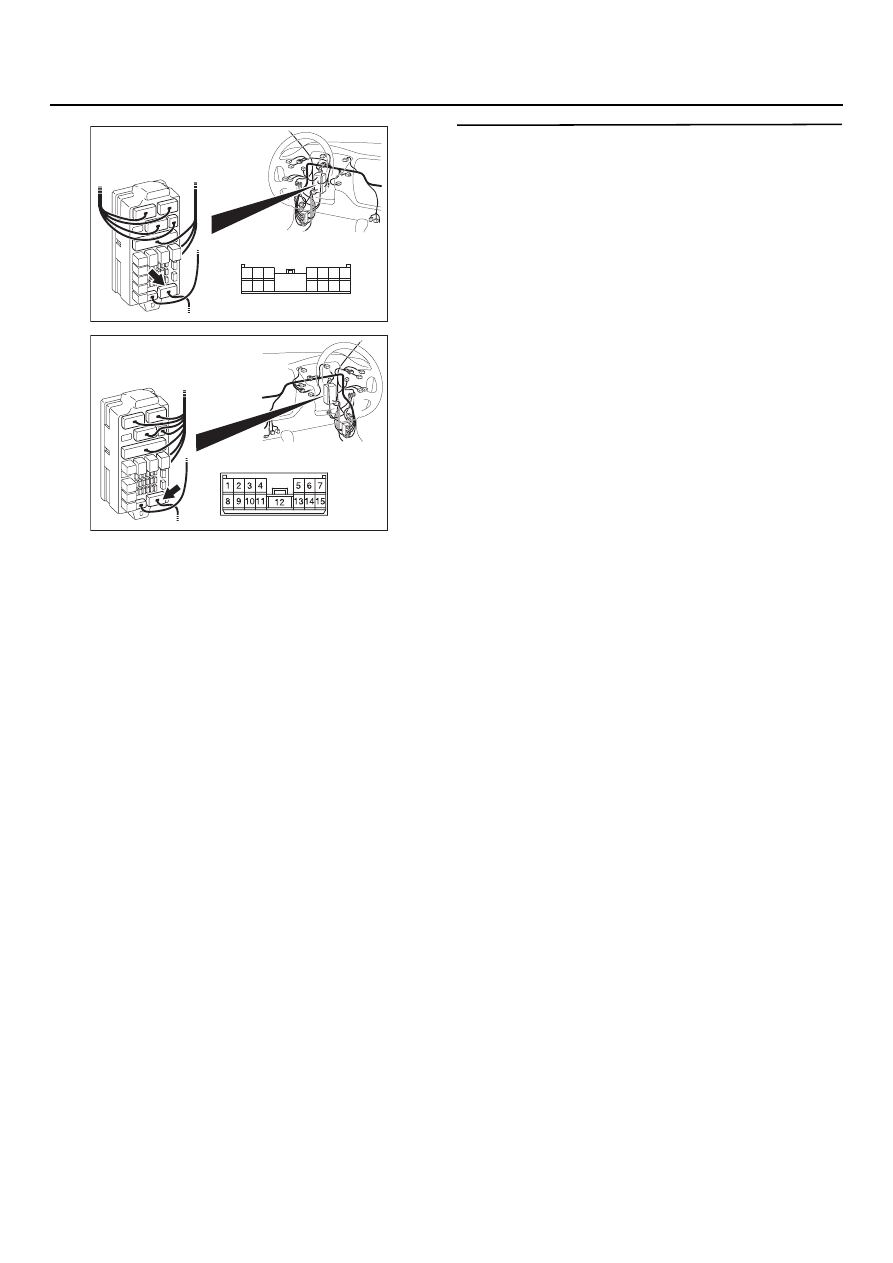

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=215

AG

<Автомобили с левым рулем>

7

15

5

6

14 13

2

9

12

4 3

10

11

1

8

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=216

AG

<Автомобили с правым рулем>

54B

-213

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

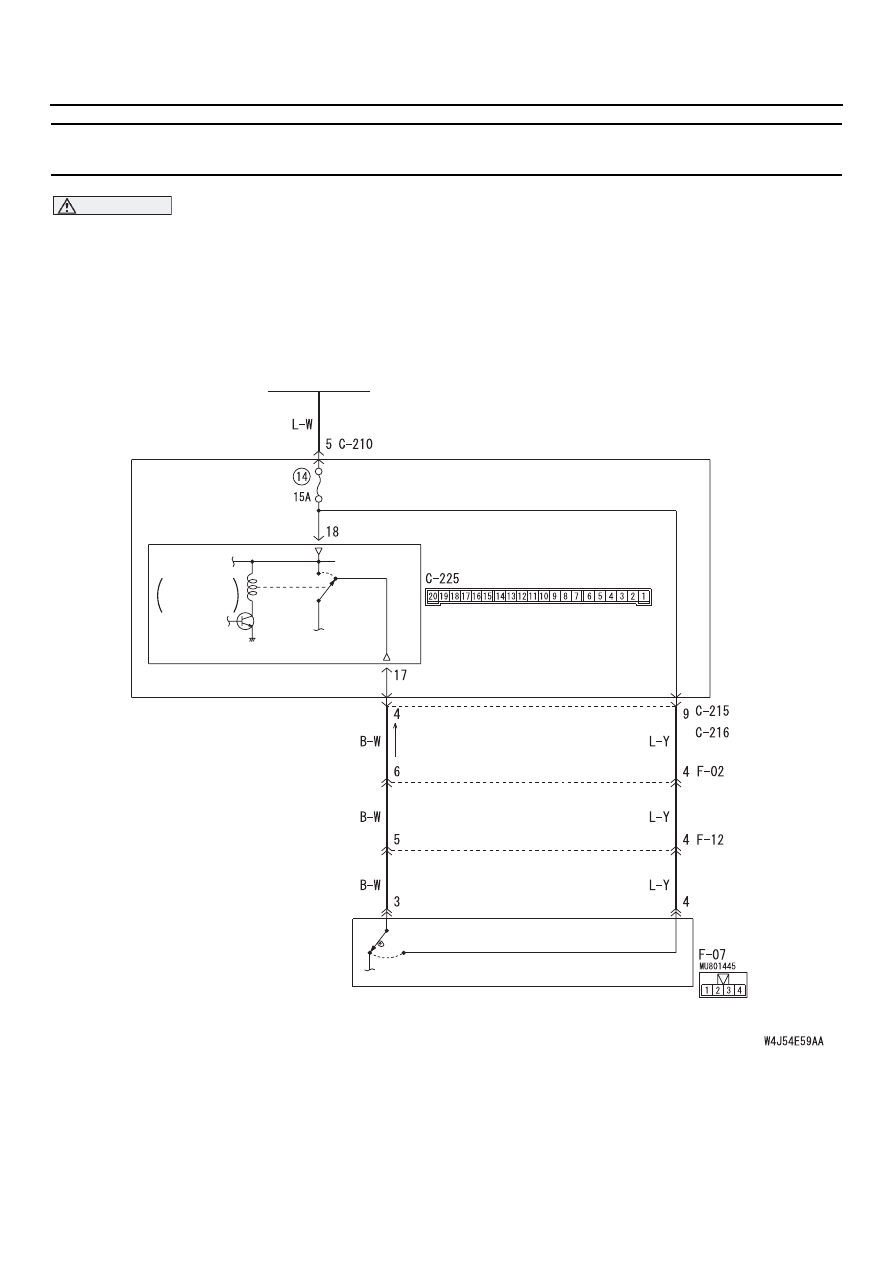

МЕТОДИКА ПРОВЕРКИ G=2: Стеклоочиститель стекла задней двери не останавливается
в крайнем положении при его выключении. <Универсал>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

Вид со стороны монтажного блока

ЗАМОК
ЗАЖИГАНИЯ (АСС)

Реле стеклоD
очистителя
задней двери

Электродвигатель
стеклоочистителя
задней двери

ЭБУ системы
ETACS

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



Сигнал автоматической остановки стеклоочистителя задней двери

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

<Автомобили
с левым рулем>
<Автомобили
с правым рулем>

<Автомобили
с левым рулем>

54B

-214

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стеклочиститель задней двери не
останавливается, при выключении, в исходном
положении, то возможны неисправности
электродвигателя стеклоочистителя задней
двери или электронного блока управления
системой ETACS.

Возможные причины

Неисправность электродвигателя привода
стеклоочистителя задней двери.

Неисправность электронного блока
управления системой ETACS.

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема: Разъем F=07
электродвигателя заднего стеклоочистителя

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте разъем.

ЭТАП 2. Проверка состояния электродвигателя
стеклоочистителя задней двери
См. главу 51, "Стеклоочиститель и омыватель
задней двери",

CTP. 51-29

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Замените электродвигатель задней
двери.

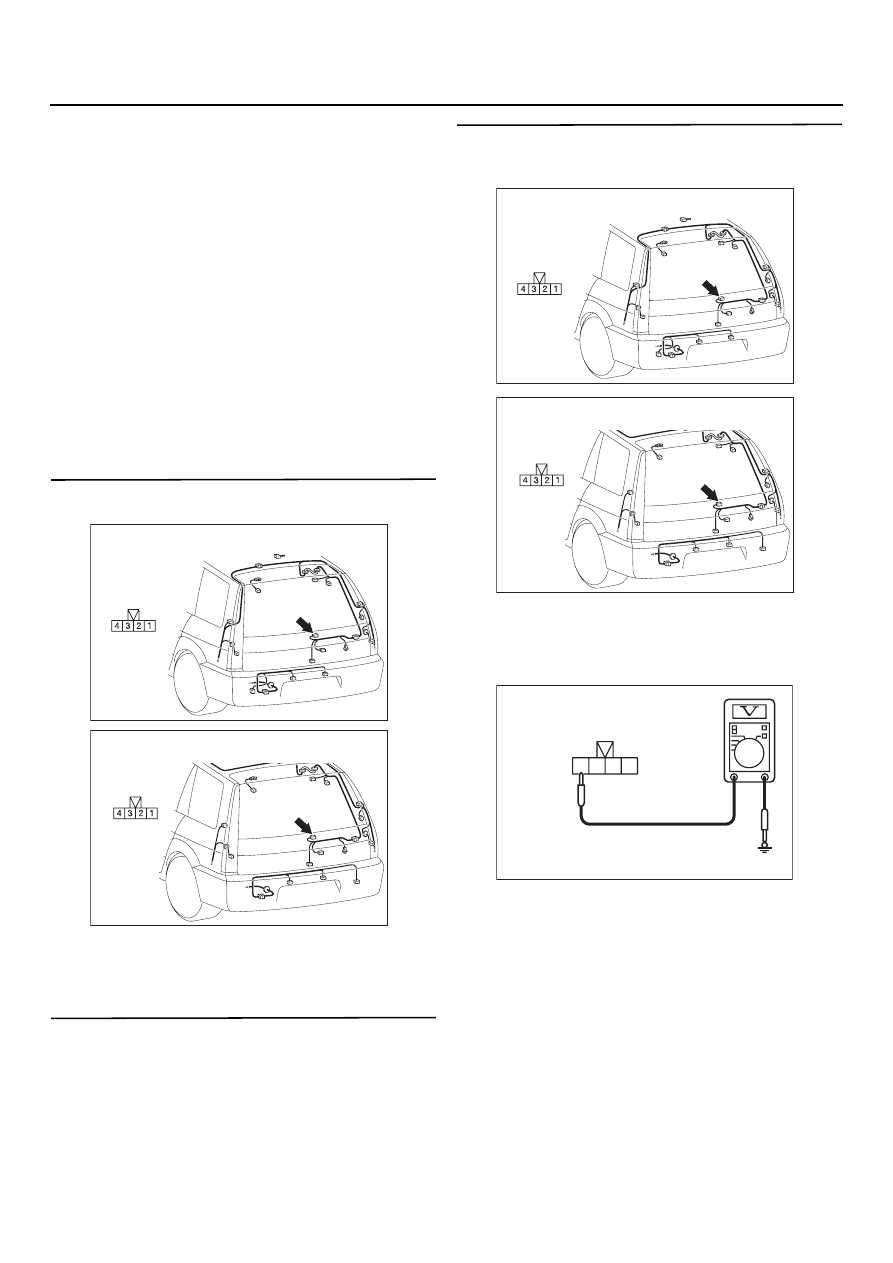

ЭТАП 3. Измерение напряжения на разъеме
F=07 электродвигателя стеклоочистителя
задней двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Замок зажигания: "ACC"(вспомогательное

оборудование

(3) Проверьте напряжение между разъемом

FD07 (клемма № 4) электродвигателя
стеклоочистителя задней двери и "массой".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Перейдите к Этапу 4.

AC303954

Разъем: F=07

AF

Вид со стороны
жгута проводов

<Универсал = автомобиль с левым рулем>

AC303956 AE

Вид со стороны
жгута проводов

Connector: F=07
<Универсал = автомобиль с правым рулем>

AC303954

Разъем: F=07

AF

Вид со стороны
жгута проводов

<Универсал = автомобиль с левым рулем>

AC303956 AE

Вид со стороны
жгута проводов

Connector: F=07
<Универсал = автомобиль с правым рулем>

3

4

2 1

AC301642

Разъем: FD07
(Вид со стороны
жгута проводов)

AC

54B

-215

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

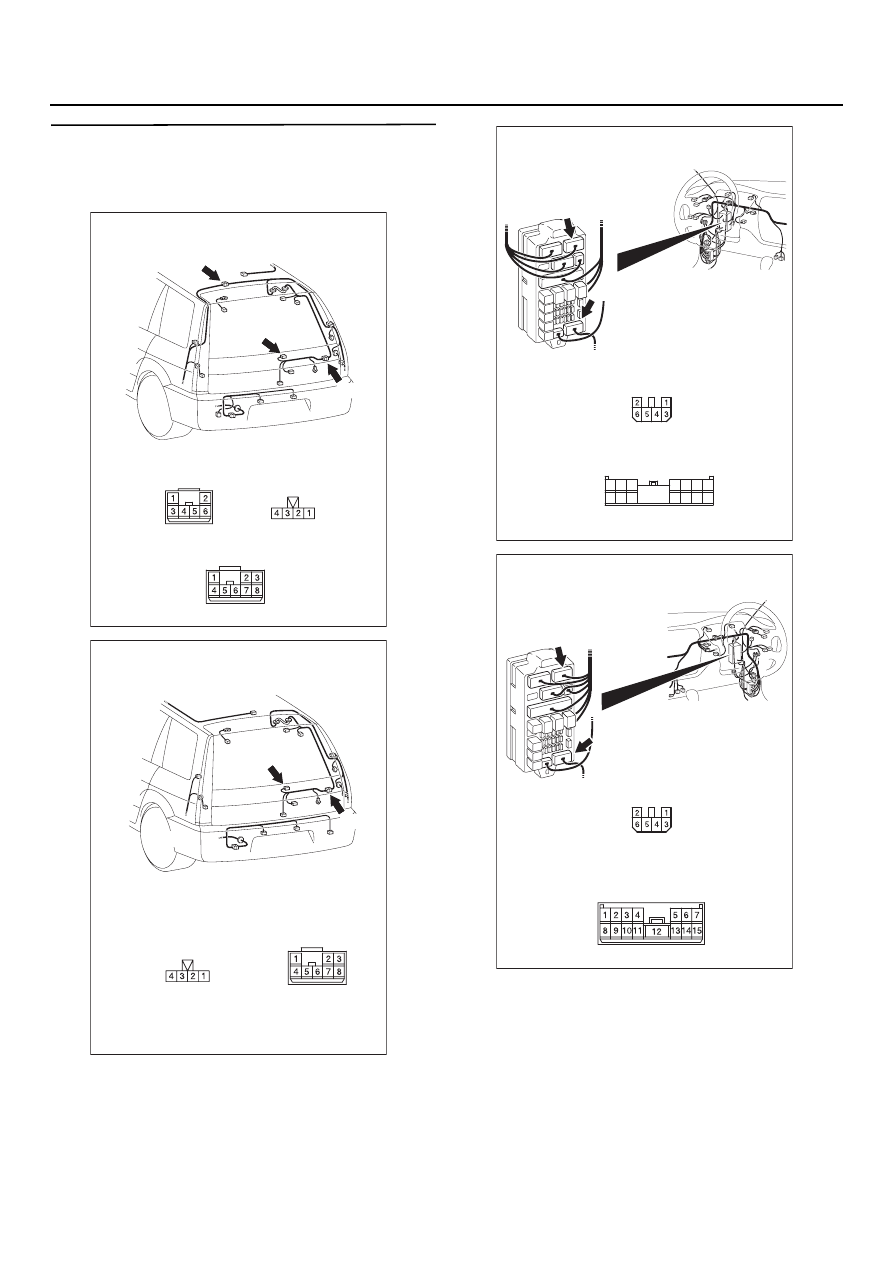

ЭТАП 4. Проверка состояния жгута проводов
между замком зажигания (АСС) и разъемом
F=07 (клемма № 4) электродвигателя
стеклоочистителя задней двери

NOTE:

AC303955

Разъемы: F=02, F=07, F=12

<Универсал = автомобиль с левым рулем>

AI

FD12

FD02

FD12

FD02

FD07

Разъем FD07 D
вид со стороны
жгута проводов

AC303957

Разъемы: F=07, F=12

<Универсал = автомобиль с правым рулем>

AH

FD07

FD12

FD12

Разъем FD07 D
вид со стороны
жгута проводов

AC303809

Монтажный блок (вид спереди)

Разъемы: C=210, C=215

Разъем СD210 D вид со стороны
жгута проводов

CD215

CD210

AU

<Автомобиль с левым рулем>

7

15

5

6

14 13

2

9

12

4 3

10

11

1

8

Разъем СD215 D вид со стороны
жгута проводов

AC303823

Монтажный блок (вид спереди)

Разъемы: C=210, C=216

Разъем СD210 D вид со стороны
жгута проводов

CD216

CD210

AR

<Автомобили с правым рулем>

Разъем СD216 D вид со стороны
жгута проводов
