Mitsubishi Lancer / Lancer Wagon. Руководство - часть 246

54B

-204

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

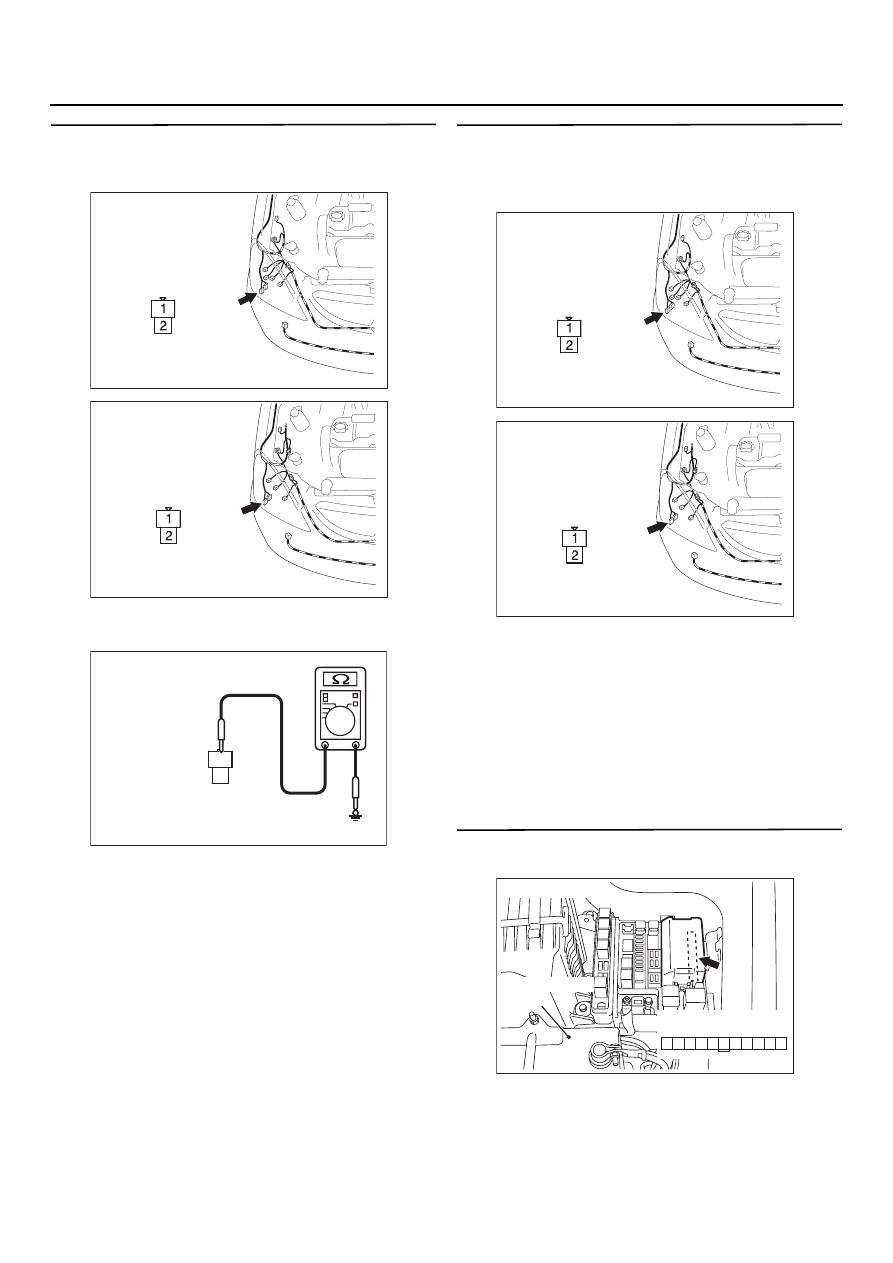

ЭТАП 5. Измерение сопротивления
на разъеме А=26 электродвигателя
омывателя ветрового стекла

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Проверьте проводимость между разъемом

АD26 (клемма № 1) электродвигателя
омывателя ветрового стекла и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Перейдите к Этапу 6.

ЭТАП 6. Проверка состояния жгута проводов
между разъемом А=26 (клемма № 1)
электродвигателя омывателя ветрового
стекла и "массой"

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Проверка разъема: Разъем А=11Х
переднего электронного блока управления

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте разъем.

AC303839

Разъем: A=26
<Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303825

Разъем: A=26
<Автомобили
с правым рулем>

AE

Вид со стороны
жгута проводов

2

1

AC301475

Разъем АD26
(Вид со стороны
жгута проводов)

AB

AC303839

Разъем: A=26
<Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303825

Разъем: A=26
<Автомобили
с правым рулем>

AE

Вид со стороны
жгута проводов

AC301728 AE

Разъем: A=11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

54B

-205

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

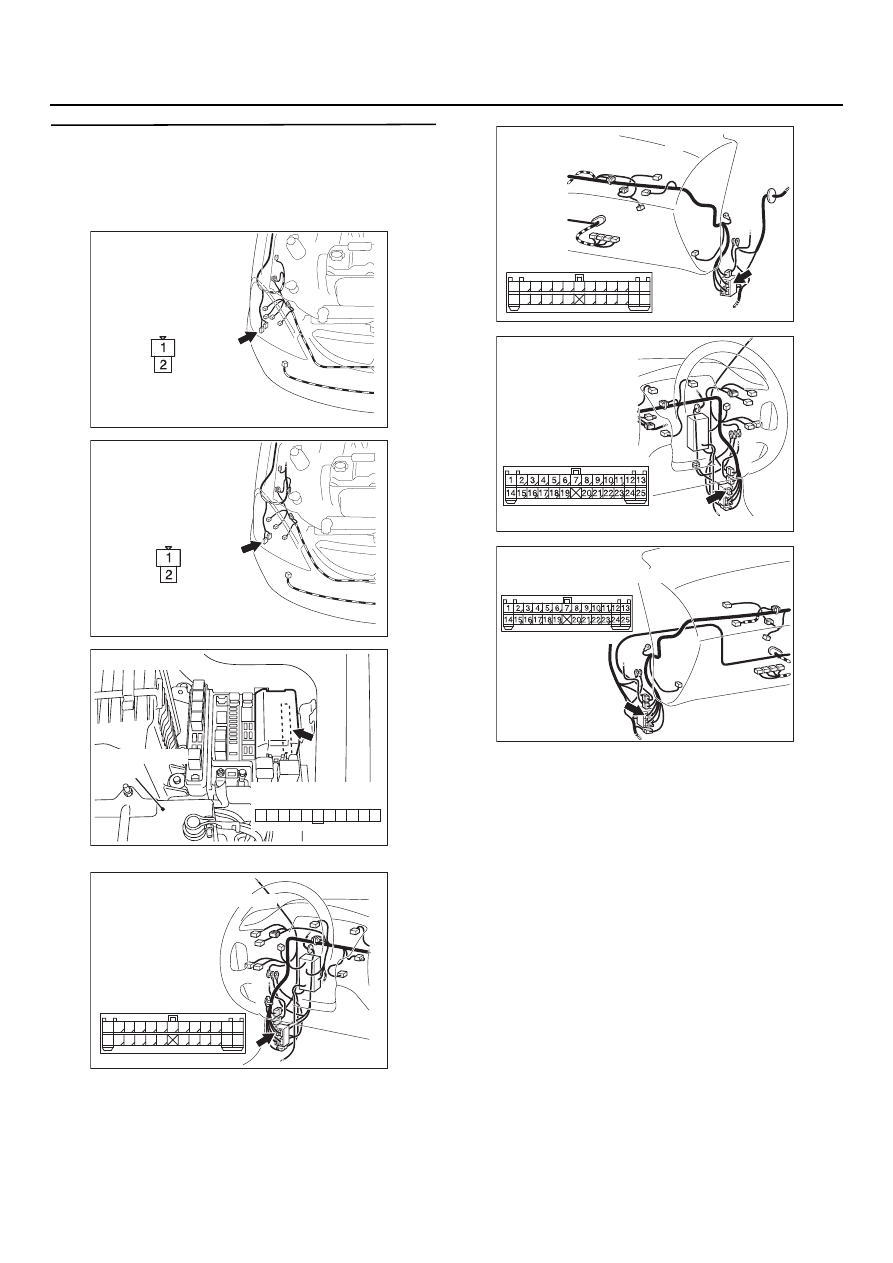

ЭТАП 8. Проверка состояния жгута проводов
между разъемом А=26 (клемма № 2)
электродвигателя омывателя ветрового
стекла и разъемом А=11Х (клеммой № 21)
переднего электронного блока управления

NOTE:

Перед проверкой состояния жгута проводов,
проверьте промежуточный разъем C$27
<Автомобили с левым расположением органов
управления>, C$114 <Автомобили с левым
расположением органов управления>,
соединительный разъем C$28 <Автомобили с
правым расположением органов управления>,
C$115 <Автомобили с правым расположением
органов управления> и разъем D$19,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии питания к замку
зажигания (АСС) на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

AC303839

Разъем: A=26
<Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303825

Разъем: A=26
<Автомобили
с правым рулем>

AE

Вид со стороны
жгута проводов

AC301728 AE

Разъем: A=11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC303798 AG

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C=27
<Автомобили с левым рулем>

AC303804 AN

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C=114
<Автомобиль с левым рулем>

AC303814

Разъем: C=28
<Автомобиль
с правым рулем>

AF

AC303816 AD

Разъем: C=115
<Автомобили с правым рулем>

54B

-206

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 9. Повторная проверка системы
Омыватели ветрового стекла должны
нормально работать.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените передний электронный блок
управления.

54B

-207

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

СТЕКЛООЧИСТИТЕЛЬ
И ОМЫВАТЕЛЬ СТЕКЛА
ЗАДНЕЙ ДВЕРИ

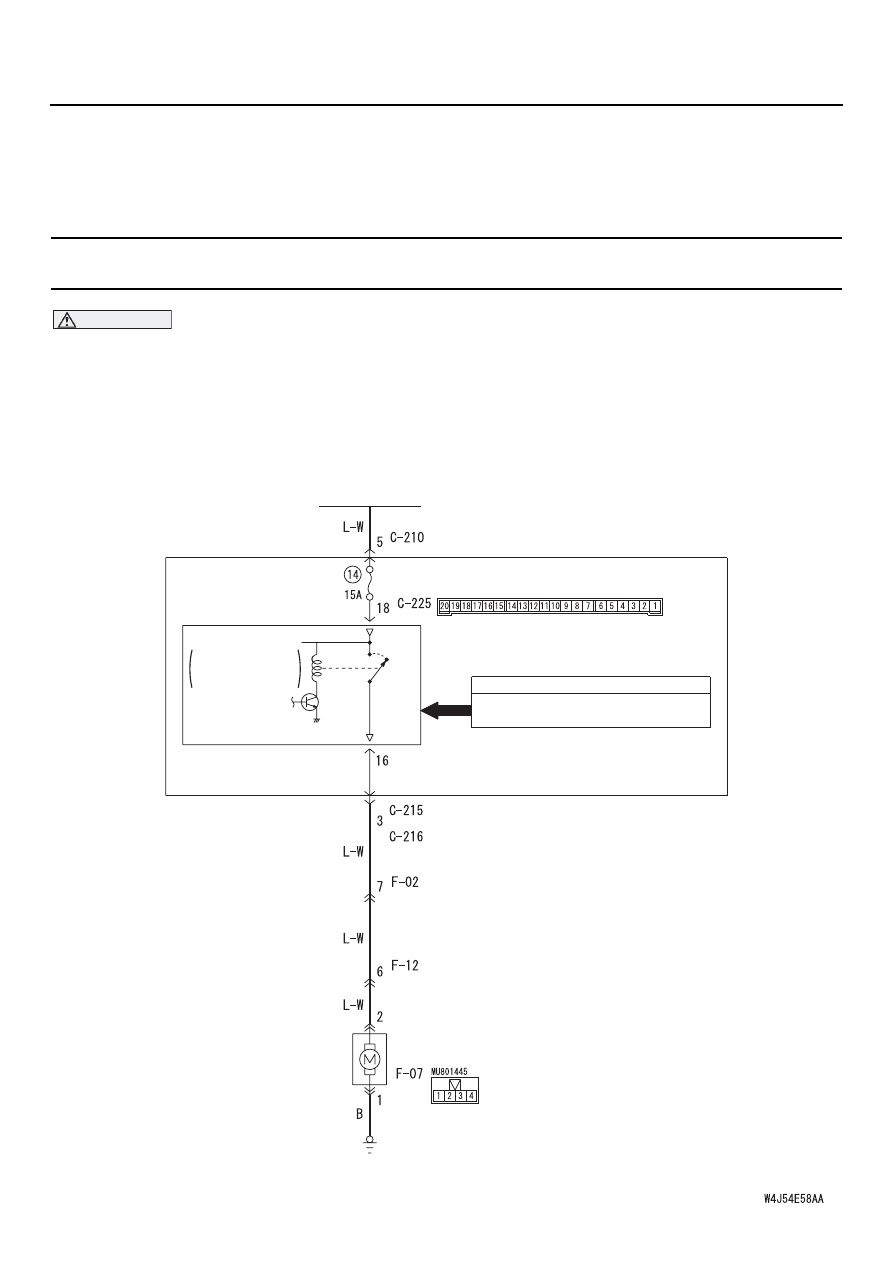

МЕТОДИКА ПРОВЕРКИ G=1: Стеклоочиститель стекла задней двери не работает ни на каких
режимах.  <Универсал>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

ЗАМОК
ЗАЖИГАНИЯ (АСС)

Реле
стеклоочистителя
задней двери

Электродвигатель
стеклоочистителя
задней двери

ЭБУ системы ETACS

ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ
ЗАДНЕЙ ДВЕРИ

ВХОДНОЙ СИГНАЛ

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Вид со стороны монтажного блока

Цепь привода стеклоочистителя задней двери

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

<Автомобили с левосторонним
управлением рулевого колеса>

<Автомобили с правосторонним
управлением рулевого колеса>

<Автомобили с левосторонним
управлением рулевого колеса>
