54B

-196

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 9. Проверка состояния
электродвигателя стеклоочистителя
в сборе
См. главу 51, "Стеклоочиститель ветрового
стекла",

CTP. 51-24

.

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 10.

НЕТ :

Замените электродвигатель
стеклоочистителя ветрового стекла.

ЭТАП 10. Проверка разъема: Разъем А=11Х
переднего электронного блока управления

B: В норме ли результаты проверки?

ДА

 : Перейдите к Этапу 11

НЕТ

 : Отремонтируйте неисправный разъем.

ЭТАП 11. Проверьте состояние жгута
проводов между разъемом А=11Х (клемма
№ 28) переднего электронного блока
управленияа и разъемом В=01 (клеммой
№ 2) электродвигателя стеклоочистителя
ветрового стекла

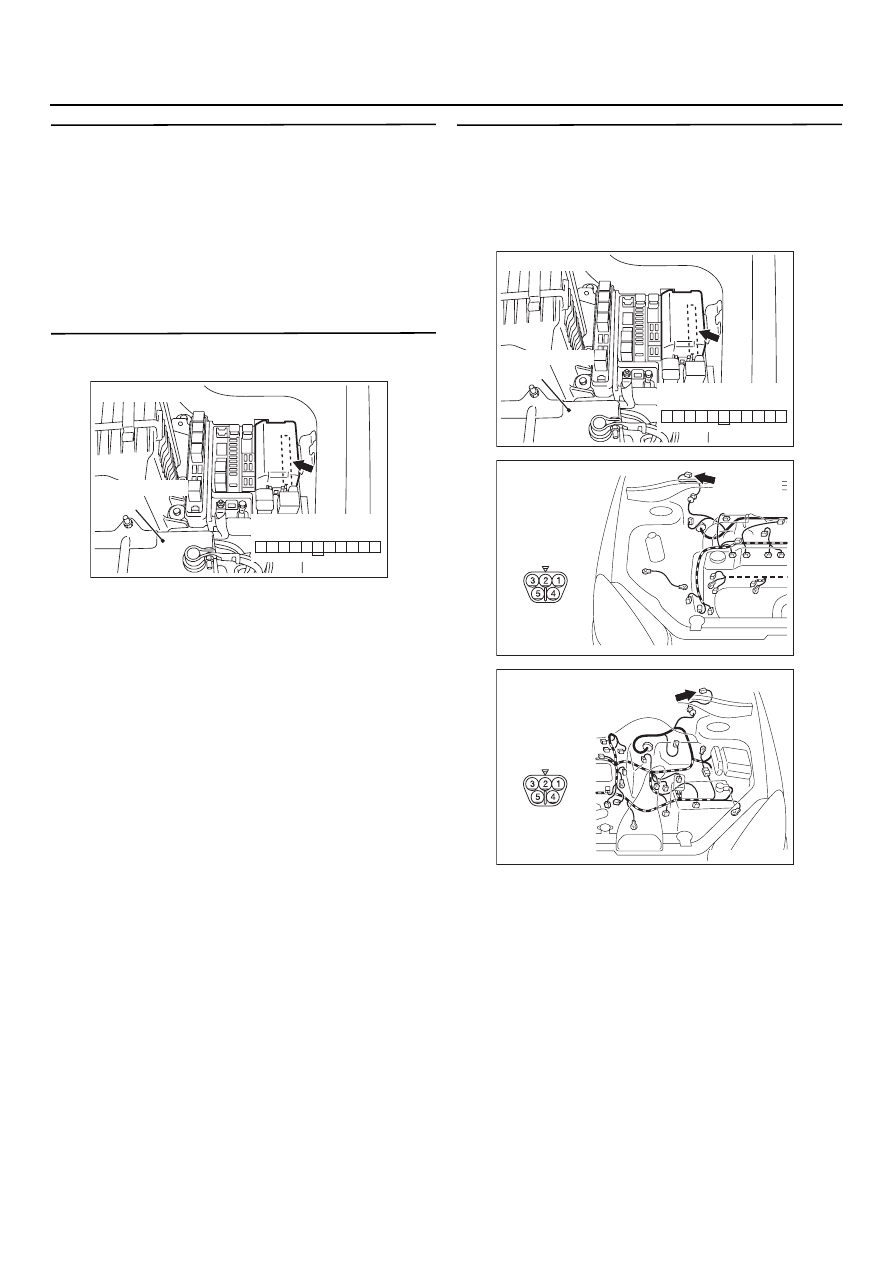

AC301728 AE

Разъем: A=11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC301728 AE

Разъем: A=11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC303782

Разъем: B=01
<4G1=Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

BD01 (GR)

AC303788 AE

Вид со стороны
жгута проводов

BD01 (GR)

Разъем: B=01
<4G1=Автомобили
с правым рулем>

54B

-197

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема А$13
<Автомобили с левым расположением органов
управления>, C$111 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъемы в случае
необходимости.

•

Проверьте состояние линии питания
переднего электронного блока управления
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 12.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 12. Повторная проверка системы
Проверьте работу стеклоочистителя ветрового
стекла при всех положениях переключателя.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените передний электронный блок
управления.

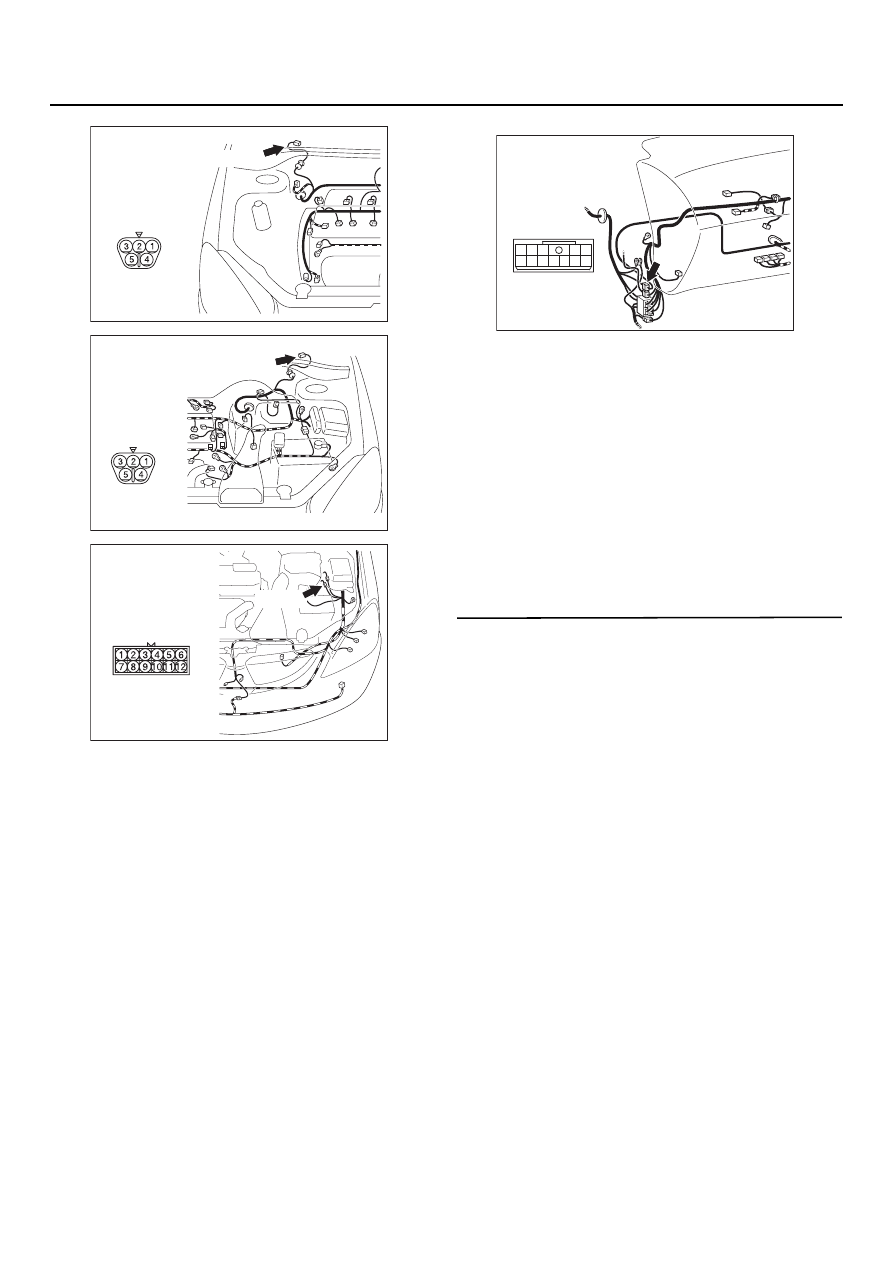

AC303790

Разъем: B=01
<4G6=Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

BD01 (GR)

AC303796 AD

Вид со стороны
жгута проводов

BD01 (GR)

Разъем: B=01
<4G6=Автомобили
с правым рулем>

AC303857

Разъем: A=13
<Автомобили
с левым рулем>

AB

AD13 (B)

AC303816

Разъем: C=111
<Автомобили
с правым рулем>

AF

6

1

5

12

11

7

9

8

10

2 3

4

54B

-198

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ F=5: Интервал временного периода прерывистой работы
стеклоочистителя ветрового стекла не может быть отрегулирован при помощи функции
настройки

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности цепей
входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Возможны неисправности подрулевого
переключателя, или в переднем электронном
блоке управления.

Возможные причины

•

Неисправность подрулевого переключателя.

•

Неисправность переднего электронного
блока управления.

•

Повреждение жгута проводов или разъемов.

ЭБУ системы ETACS

ИНТЕРВАЛ ВРЕМЕНИ ПРЕРЫВИСТОЙ
РАБОТЫ СТЕКЛООЧИСТИТЕЛЯ

ВХОДНОЙ СИГНАЛ

Входной сигнал интервала времени прерывистой работы стеклоочистителя ветрового стекла

54B

-199

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка сигналов
Проверьте наличие входных сигналов,
перечисленных ниже, которые относятся к
режиму прерывистой работы стеклоочистителя
ветрового стекла.

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

Все сигналы принимаются нормально :

Перейдите к Этапу 2.

Не получен сигнал замка зажигания,
находящегося в положении (IG1) :

Обратитесь к методике проверки MD1
"Не получен сигнал замка зажигания,
находящегося в положении (АСС)",

CTP. 54B-386

.

Не получен сигнал переключателя изменения
интервала прерывистого режима работы
стеклоочистителя ветрового стекла :

Обратитесь к методике проверки MD7
"Не получен сигнал размера интервал
прерывистой работы стеклоочистителя
ветрового стекла",

CTP. 54B-413

.

ЭТАП 2. Повторная проверка системы
Интервал времени периода прерывистой
работы стеклоочистителя ветрового стекла
может быть отрегулирован при помощи
функции настройки.

Номинальное значение: Интервал
прерывистой работы стеклоочистителя
ветрового стекла изменяется при
изменении режима функции настройки.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените передний электронный блок
управления.

Переключатель
системы

Проверьте
состояние

Замок зажигания
(АСС)

При переключении
замка зажигания из
положения "LOCK"
(OFF) D ВЫКЛЮЧЕНО
в положении "АСС"

Переключатель
изменения режима
прерывистой работы
стеклоочистителя
ветрового стекла

При изменении
режима прерывистой
работы стеклоочистиD
теля ветрового стекла
от "FAST" (быстро)
к "SLOW" (медленно)
(импульс подается
на уровне среднего
режима работы).
