Mitsubishi Lancer / Lancer Wagon. Руководство - часть 243
54B
-192

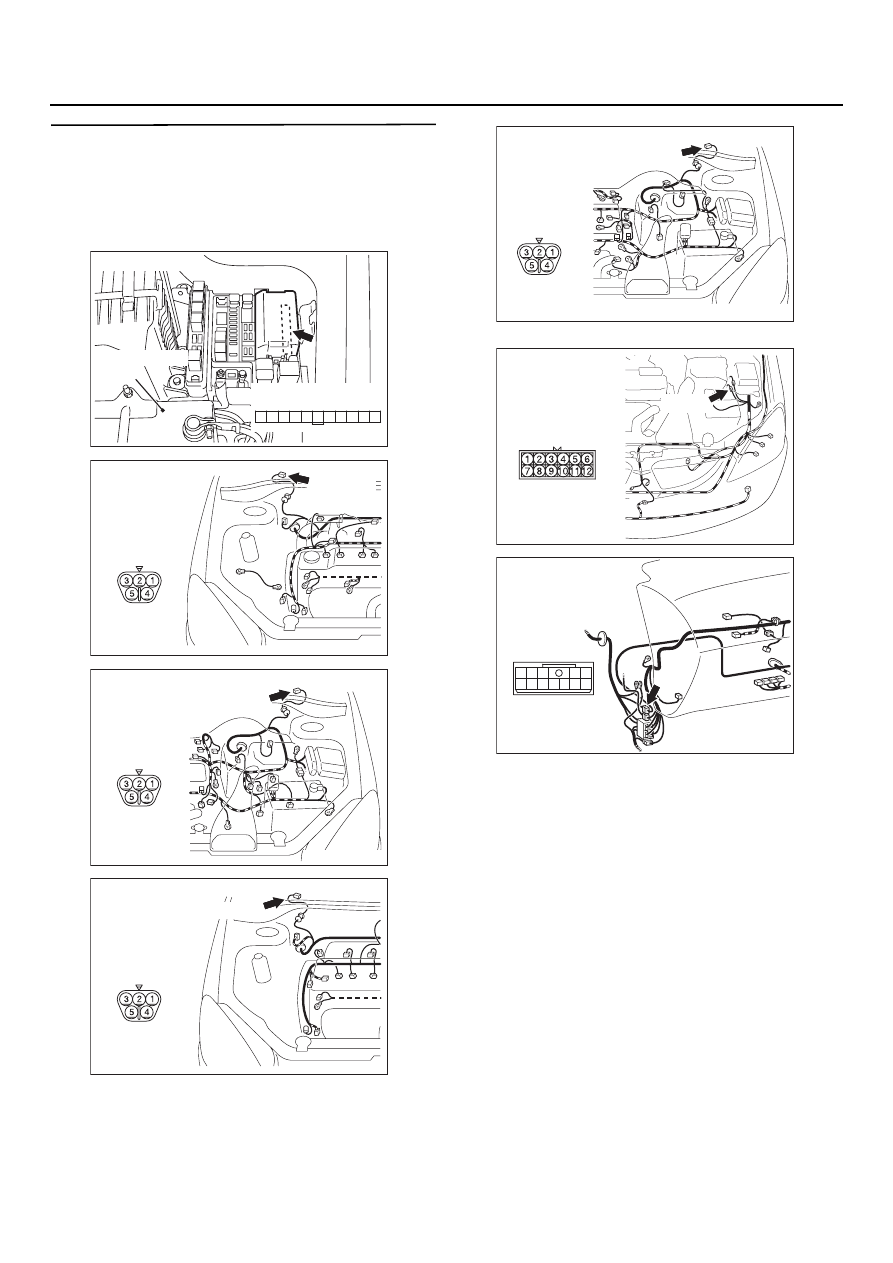

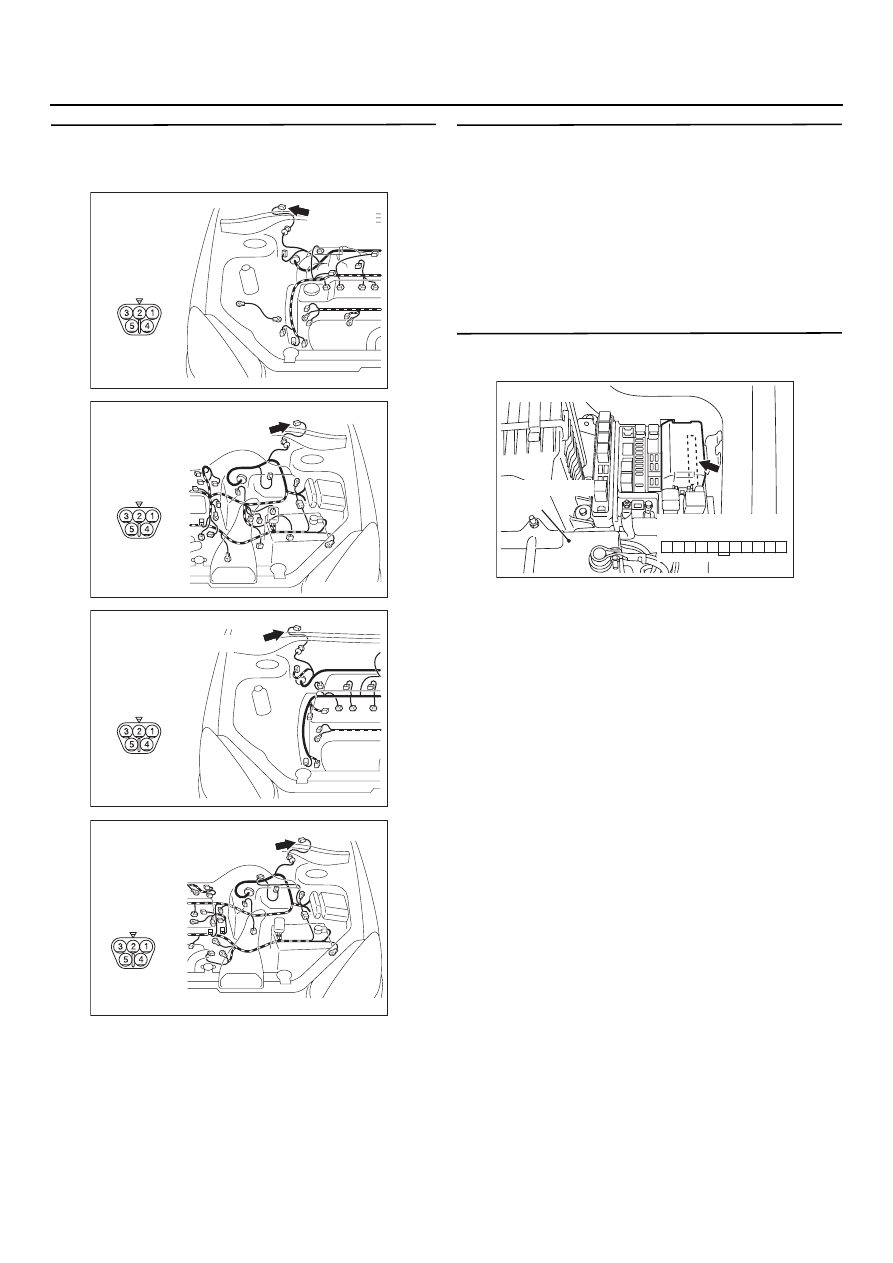

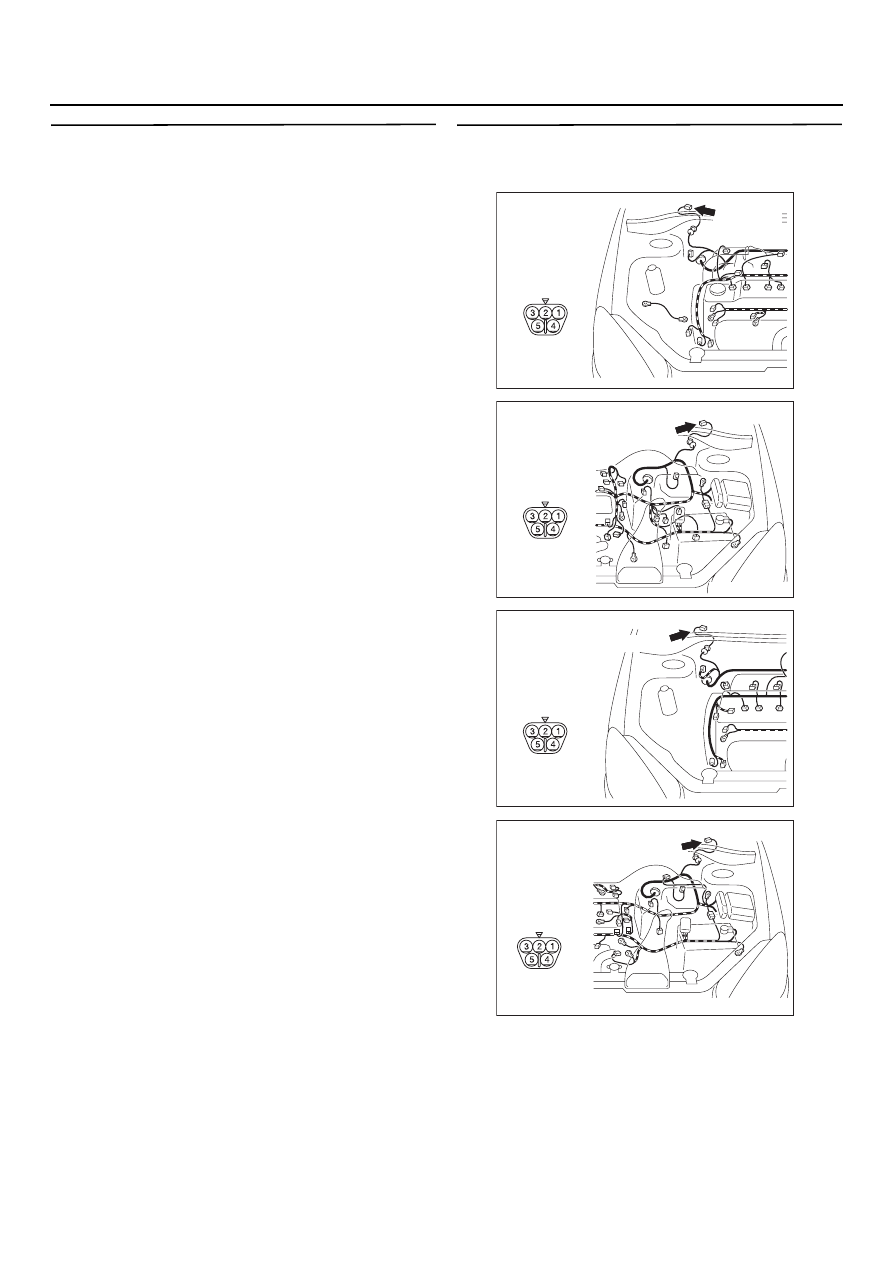

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА
КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ
Возможны неисправности в электродвигателе
привода стеклоочистителя, в подрулевом
переключателе или в переднем электронном
блоке управления.
Возможные причины
•
Неисправность электродвигателя привода
стеклоочистителя ветрового стекла.
•
Неисправность подрулевого переключателя.
•
Неисправность переднего электронного
блока управления.
•
Повреждение жгута проводов или разъемов.
МЕТОДИКА ДИАГНОСТИРОВАНИЯ
ЭТАП 1. Проверка сигналов
Проверьте наличие входных сигналов,
перечисленных ниже, которые относятся
к стеклоочистителю ветрового стекла.
Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.
B: В норме ли результаты проверки?
Все сигналы принимаются нормально :
Перейдите к Этапу 2.
Не получен сигнал замка зажигания (ACC) :
Обратитесь к методике проверки MD1
"Не получен сигнал замка зажигания,
находящегося в положении (АСС)",
CTP. 54B-386
.
Не получен сигнал системы удаления
изморози (конденсата) с ветрового стекла :
Обратитесь к методике проверки MD6
"Не получен сигнал подрулевого
переключателя (переключатель
омывателей ветрового стекла и стекла
задней двери)",
CTP. 54B-412
.
Не получен сигнал переключателя в режиме
прерывистой работы :
Обратитесь к методике
проверки MD6 "Не получен сигнал
подрулевого переключателя
(переключатель омывателей ветрового
стекла и стекла задней двери)",
CTP. 54B-412
.
Не получен сигнал переключателя в режиме
работы при низкой скорости перемещения
стеклоочистителя ветрового стекла :
Обратитесь к методике проверки MD6
"Не получен сигнал подрулевого
переключателя (переключатель
омывателей ветрового стекла и стекла
задней двери)",
CTP. 54B-412
.
Не получен сигнал переключателя в режиме
работы при высокой скорости перемещения
стеклоочистителя ветрового стекла :
Обратитесь к методике проверки MD6
"Не получен сигнал подрулевого
переключателя (переключатель
омывателей ветрового стекла и стекла
задней двери)",
CTP. 54B-412
.
ЭТАП 2. Проверка работы омывателей
ветрового стекла
Проверьте работу стеклоочистителя ветрового
стела в режиме максимальной скорости
и режима удаления изморози.
B: В норме ли результаты проверки?
ДА :
Перейдите к Этапу 3.
НЕТ :
Перейдите к Этапу 8.
Переключатель
системы
Проверьте
состояние
Замок зажигания
(АСС)
При переключении
замка зажигания из
положения "LOCK"
(OFF) D ВЫКЛЮЧЕНО
в положении "АСС"
Переключатель
работы стеклоD
очистителя в режиме
"изморозь".
При переключении
из положения "OFF"
(выкл.) в положение
"ON"(вкл.)
Переключатель
прерывистой работы
стеклоочистителя
При переключении
из положения "OFF"
(выкл.) в положение
"ON" (вкл.)
Переключатель низкой
скорости стеклоочисD
тителя ветрового
стекла
При переключении
из положения "OFF"
(выкл.) в положение
"ON" (вкл.)
Переключатель
высокой скорости
стеклоочистителя
ветрового стекла
При переключении
из положения "OFF"
(выкл.) в положение
"ON"( вкл.)
