Mitsubishi Lancer / Lancer Wagon. Руководство - часть 242

54B

-188

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

NOTE:

Перед проверкой жгута проводов, проверьте
состояние разъемов С$209 и С$210 монтажного
блока, промежуточного разъема C$27
<Автомобили с левым расположением органов
управления>, C$115 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъемы в случае
необходимости.

•

Проверьте состояние линии питания замка
зажигания (АСС) на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема: Разъем А=11Х
переднего электронного блока управления

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте разъем.

AC303809

Разъемы: C=209, C=210

AF

CD209

CD210

Монтажный блок (вид спереди)

<Автомобиль с левым рулем>

Разъем СD209 D
вид со стороны

жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем СD210 D
вид со стороны

жгута проводов

4

6 5

3

2

1

AC303823

Разъемы: C=209, C=210

AE

CD210

Монтажный блок (вид спереди)

<Автомобиль с правым рулем>

CD209

Разъем СD209 D вид со стороны

жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем СD210 D вид со стороны

жгута проводов

4

6 5

3

2

1

AC303798 AG

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C=27
<Автомобили с левым рулем>

AC303816 AD

Разъем: C=115
<Автомобили с правым рулем>

AC301728 AE

Разъем: A=11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

54B

-189

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 6. Проверка состояния жгута проводов
между разъемом В=01 (клемма № 3)
электродвигателя стеклоочистителя
ветрового стекла и разъемом А=11Х
(клеммой № 23) переднего электронного
блока управления

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема А$13
<Автомобили с левым расположением органов
управления>, C$111 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъемы в случае
необходимости.

•

Проверьте состояние линий входных
сигналов.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

AC303782

Разъем: B=01
<4G1=Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

BD01 (GR)

AC303788 AE

Вид со стороны
жгута проводов

BD01 (GR)

Разъем: B=01
<4G1=Автомобили
с правым рулем>

AC303790

Разъем: B=01
<4G6=Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

BD01 (GR)

AC303796 AD

Вид со стороны
жгута проводов

BD01 (GR)

Разъем: B=01
<4G6=Автомобили
с правым рулем>

AC301728 AE

Разъем: A=11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC303857

Разъем: A=13
<Автомобили
с левым рулем>

AB

AD13 (B)

AC303816

Разъем: C=111
<Автомобили
с правым рулем>

AF

6

1

5

12

11

7

9

8

10

2 3

4

54B

-190

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 7. Повторная проверка системы
Убедитесь в том, что стеклоочиститель, при
выключении, останавливается в необходимом
(крайнем) положении

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените передний электронный блок
управления.

54B

-191

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

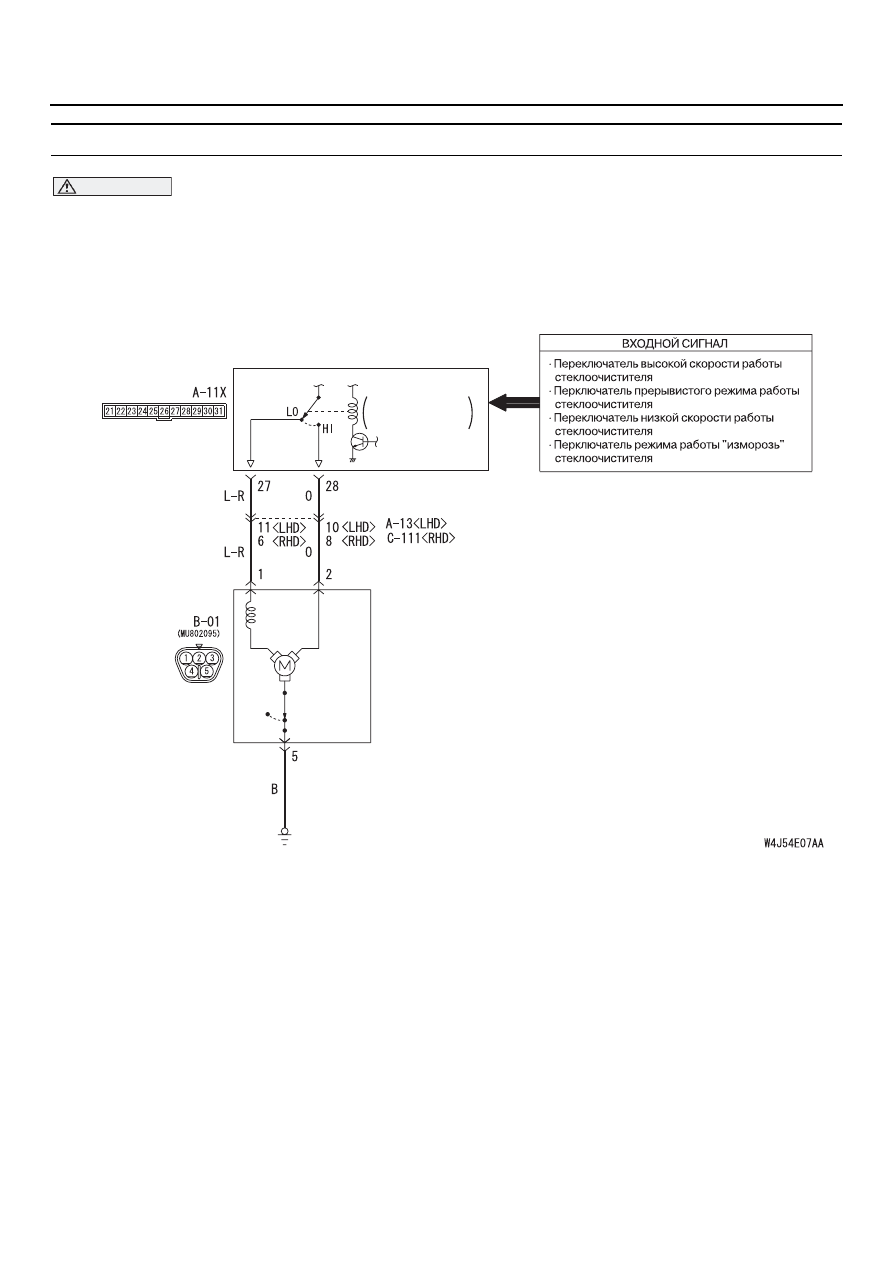

МЕТОДИКА ПРОВЕРКИ F=4: Стеклоочистители ветрового стекла нормально не работают

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий
W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Прерыватель

цепи

Электродвигатель
стеклоочистителя
ветрового стекла

Передний ЭБУ

Реле переключения
скорости стеклоD
очистителя

Цепь привода электродвигателя стеклоосистителя ветрового стекла

ПРИМЕЧАНИЕ
*1: Автомобили с левосторонним управлением рулевого колеса (LHD)
*2: Автомобили с правосторонним управлением рулевого колеса (RHD)

*1

*1

*1

*2

*2

*2

ВКЛ.

ВЫКЛ.
