МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 32. Проверка состояния жгута
проводов от разъема Е=18 (клемма № 1)
вспомогательного переключателя
электростеклоподъемника задней левой
двери до "массы"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем D$19, отремонтируйте
его, в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

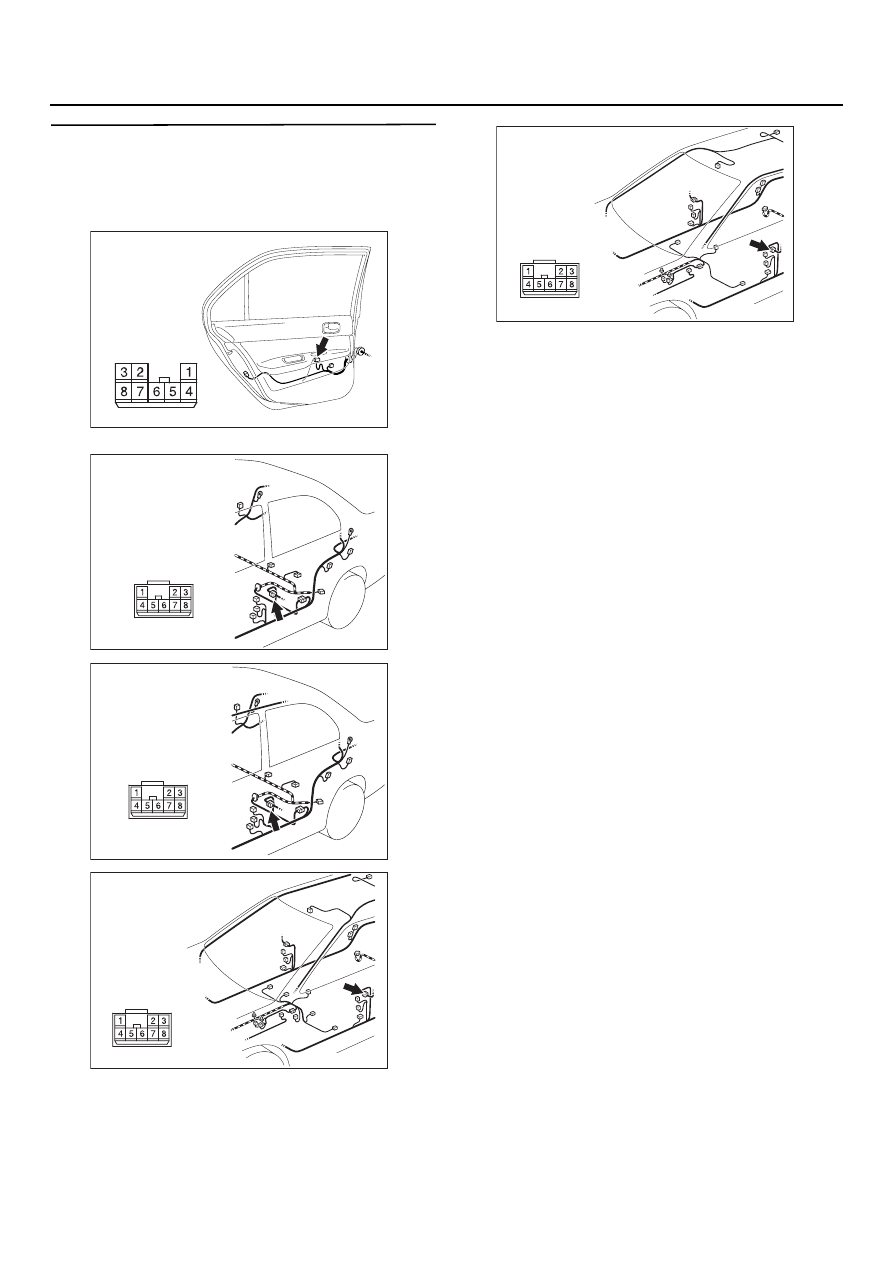

AC303937

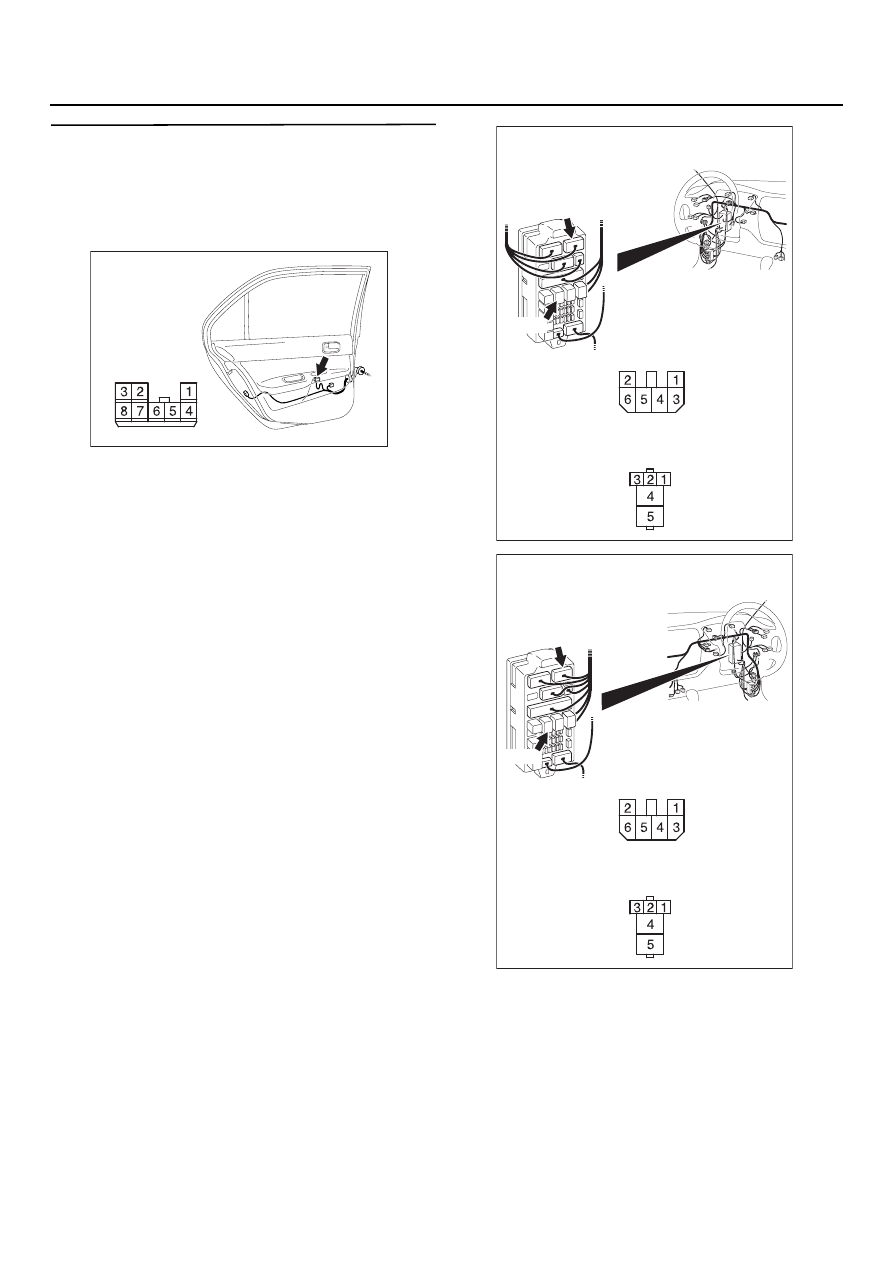

Разъем: E=08

AB

Вид со строны
жгута проводов

AC303871

Разъем: D=19

AB

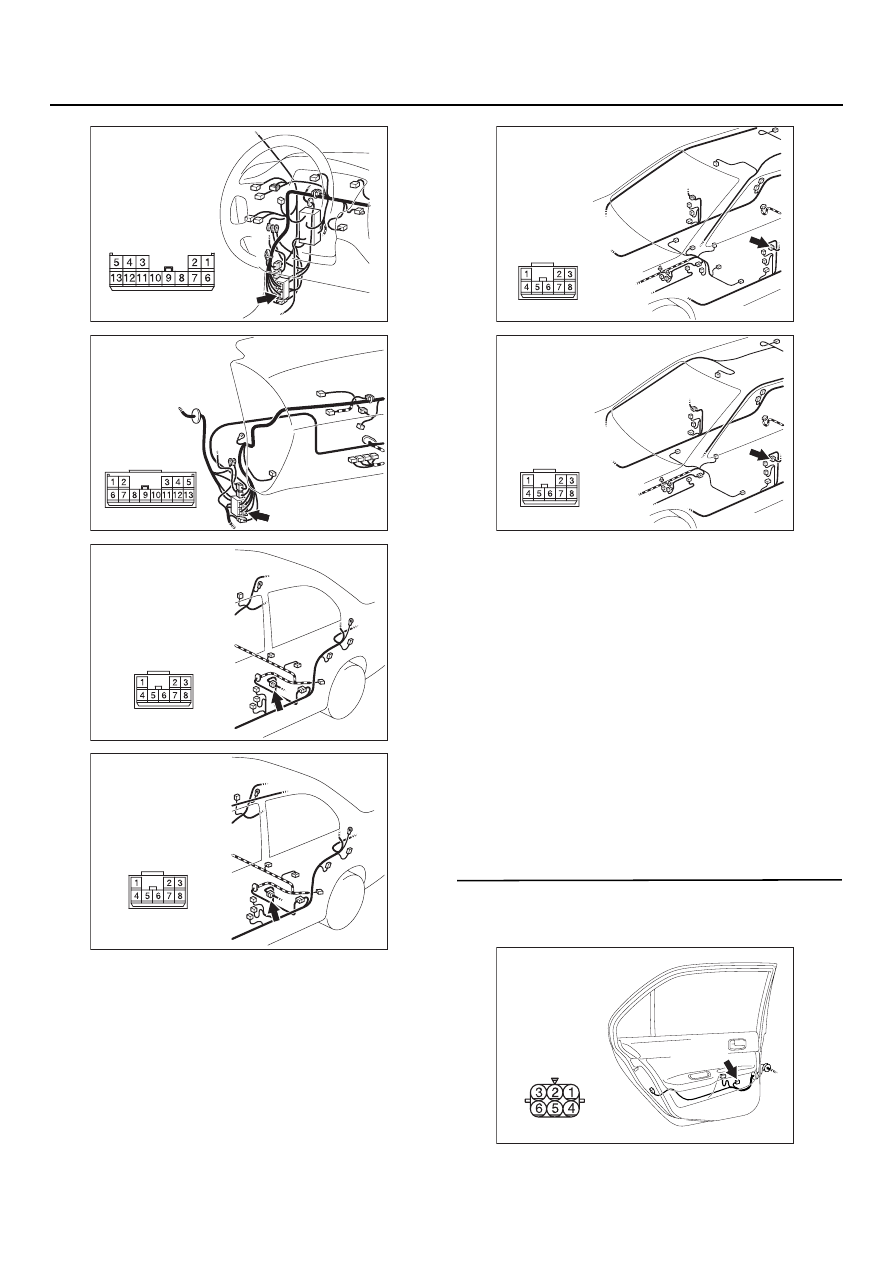

<Седан = автомобили
с левым рулем>

AC303911

Разъем: D=19

AB

<Седан = автомобили
с правым рулем>

AC303915

Разъем: D=19

AB

<Универсал=автомобили
с левым рулем>

Разъем: D=19

AC

<Универсал = автомобили
с правым рулем>

AC303921

54B

-137

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 33. Измерение напряжения
на разъеме Е=08 вспомогательного
переключателя электростеклоподъемника
задней левой двери

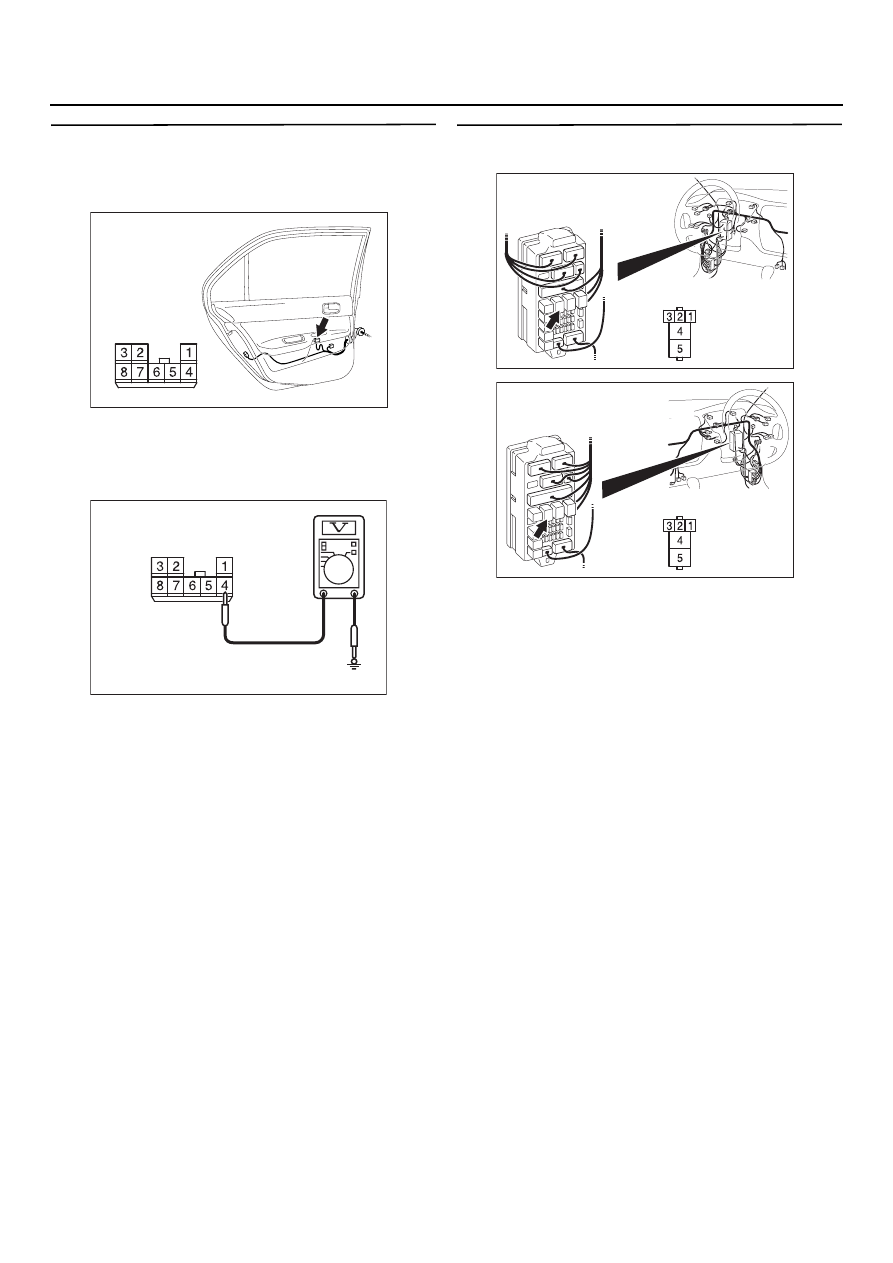

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

"ON" (зажигание включено).

(3) Измерьте напряжение между клеммой № 4

и "массой"

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 36.

НЕТ :

Перейдите к Этапу 34.

ЭТАП 34. Разъем С=223 реле
электростеклоподъемника

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 35.

НЕТ :

Отремонтируйте разъем.

AC303937

Разъем: E=08

AB

Вид со строны
жгута проводов

AC303982

Разъем: ЕD08
(Вид со стороны жгута проводов)

AB

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C=223

AB

<Автомобили с левым рулем>

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Connector: C=223

AB

<Автомобили с правым рулем>

54B

-138

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 35. Проверка состояния жгута провдов
от разъема Е=08 (клемма № 4)
вспомогательного переключателя
электростеклоподъемника задней левой
двери до разъема С=223 (клемма № 4) реле
электростеклоподъемника

NOTE:

AC303937

Разъем: E=08

AB

Вид со строны
жгута проводов

AC303809

Монтажный блок (вид спереди)

Разъемы: C=210, C=223

Разъем СD210 D вид со стороны
жгута проводов

Разъем СD223 D вид со стороны
монтажного блока

CD223

CD210

AB

<LHD>

AC303823

Монтажный блок (вид спереди)

Разъемы: C=210, C=223

Разъем СD210
(вид со стороны
жгута проводов)

Разъем СD223
(вид со стороны
монтажного блока)

CD223

CD210

AB

<Автомобили с правым рулем>

54B

-139

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов C$22
<Автомобили с левым расположением органов
управления>, C$120 <Автомобили с правым
расположением органов управления>, D$19
и разъема С$210 монтажного блока, отремонти$
руйте разъем(ы) в случае необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 36. Проверка разъема: Разъем Е=07
электродвигателя стеклоподъемника
задней левой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 37.

НЕТ :

Отремонтируйте разъем.

AC303798

Разъем: C=22
<Автомобили
с левым рулем>

AP

AC303816

Разъем: C=120
<Автомобили
с правым рулем>

AG

AC303871

Разъем: D=19

AB

<Седан = автомобили
с левым рулем>

AC303911

Разъем: D=19

AB

<Седан = автомобили
с правым рулем>

AC303915

Разъем: D=19

AB

<Универсал=автомобили
с левым рулем>

Разъем: D=19

AC

<Универсал = автомобили
с правым рулем>

AC303921

AC303937

Разъем: E=07

AB

Вид со стороны
жгута проводов

ED07(GR)
