Mitsubishi Lancer / Lancer Wagon. Руководство - часть 227
54B
-128
МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА
ЭТАП 19. Проверка состояния проводки
от разъема Е=04 (клеммы № 1 и 4)
электродвигателя стеклоподъемника
передней левой двери до разъема Е=20
(клеммы № 5 и 7) вспомогательного
переключателя электростеклоподъемников
передней левой двери
•
Проверьте состояние входной и выходной
линий на наличие разрыва или короткого
замыкания цепи.
B: В норме ли результаты проверки?
ДА :
Перейдите к Этапу 20.
НЕТ :
Отремонтируйте жгут проводов.
ЭТАП 20. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
передней левой двери, убедитесь в том, что
стекло двери переднего пассажира может
перемещаться этим переключателем.
(1) Замените вспомогательный переключатель
электростеклоподъемника передней левой
двери.
(2) Проверьте, чтобы убедиться, что стекло
двери переднего пассажира может
перемещаться вспомогательным
переключателем этой двери.
B: В норме ли результаты проверки?
ДА :
Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",
CTP. 00-6
).
НЕТ :
Замените электродвигатель в сборе
стеклоподъемника передней левой
двери.

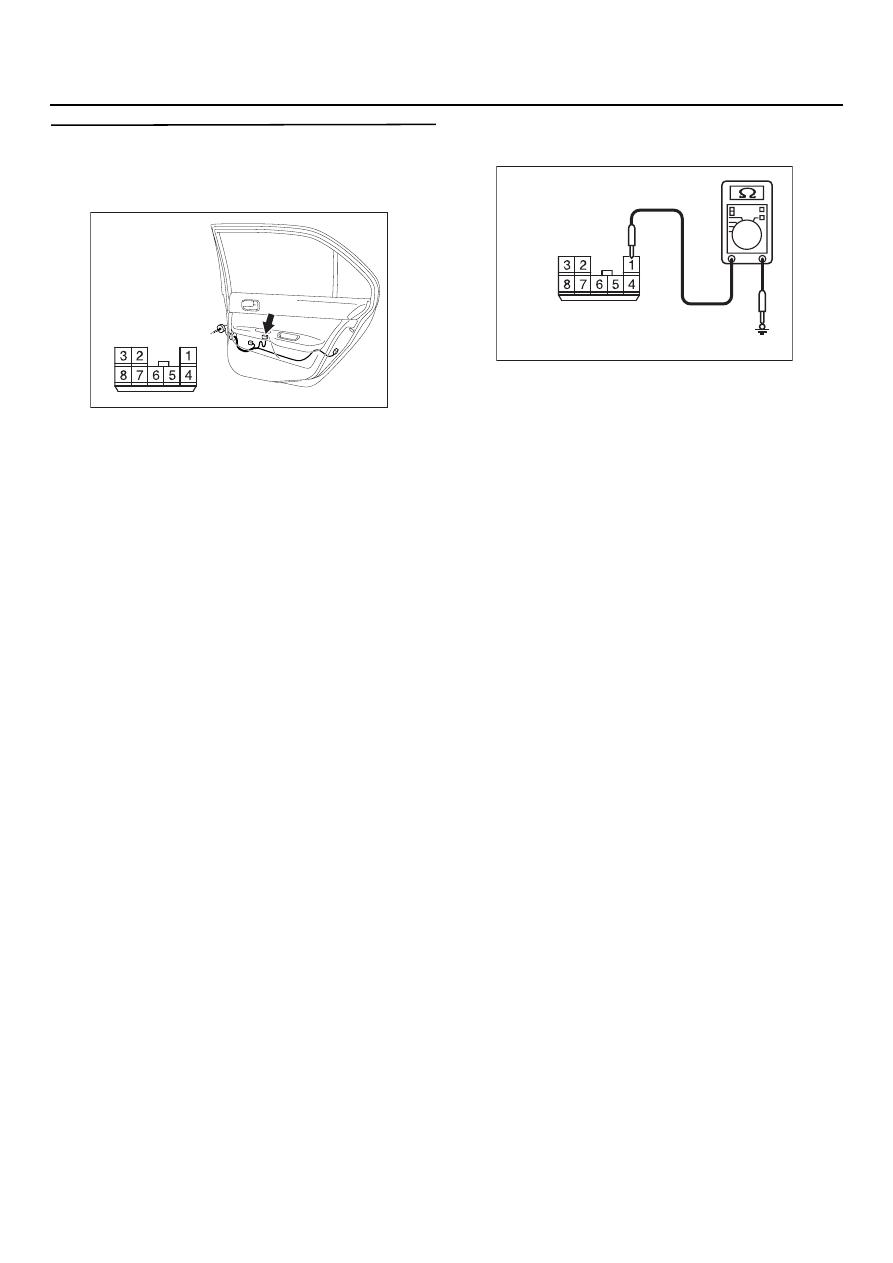

ЭТАП 21. Проверка разъема: Разъем Е=18
вспомогательного переключателя
электростеклоподъемника задней правой
двери
B: В норме ли результаты проверки?
ДА :
Перейдите к Этапу 22.
НЕТ :
Отремонтируйте разъем.

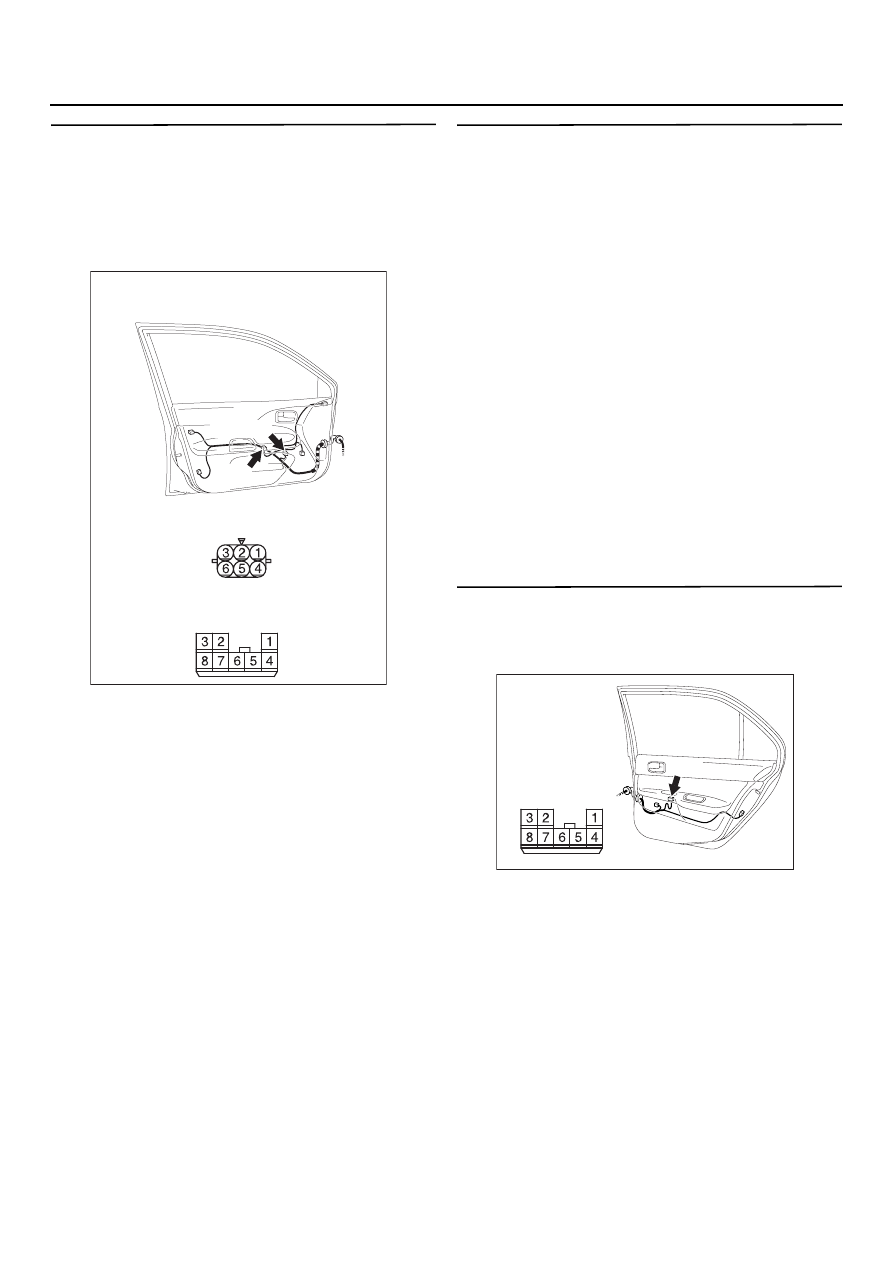

AC303932
Разъемы: E=04, E=20
Разъем ЕD20 D вид со стороны
жгута проводов
Разъем ЕD04 D вид со стороны
жгута проводов
AC
ED20
ED04(GR)
<Автомобили с правым рулем>
AC303941
Разъем: E=18
AB
Вид со строны
жгута проводов
