Mitsubishi Lancer / Lancer Wagon. Руководство - часть 226

54B

-124

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 10. Проверка состояния проводки
от разъема Е=15 (клеммы № 1 и 4)
электродвигателя стеклоподъемника
передней правой двери до разъема Е=14
(клеммы № 5 и 7) вспомогательного
переключателя электростеклоподъемников
передней правой двери

•

Проверьте состояние входной и выходной
линий на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 11.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 11. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
передней правой двери, убедитесь в том,
что стекло двери переднего пассажира может
перемещаться этим переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника передней правой
двери.

(2) Проверьте, чтобы убедиться, что стекло

двери переднего пассажира может
перемещаться вспомогательным
переключателем этой двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника передней правой
двери.

ЭТАП 12. Проверка разъема: Разъем Е=20
вспомогательного переключателя
электростеклоподъемника передней левой
двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 13.

НЕТ :

Отремонтируйте разъем.

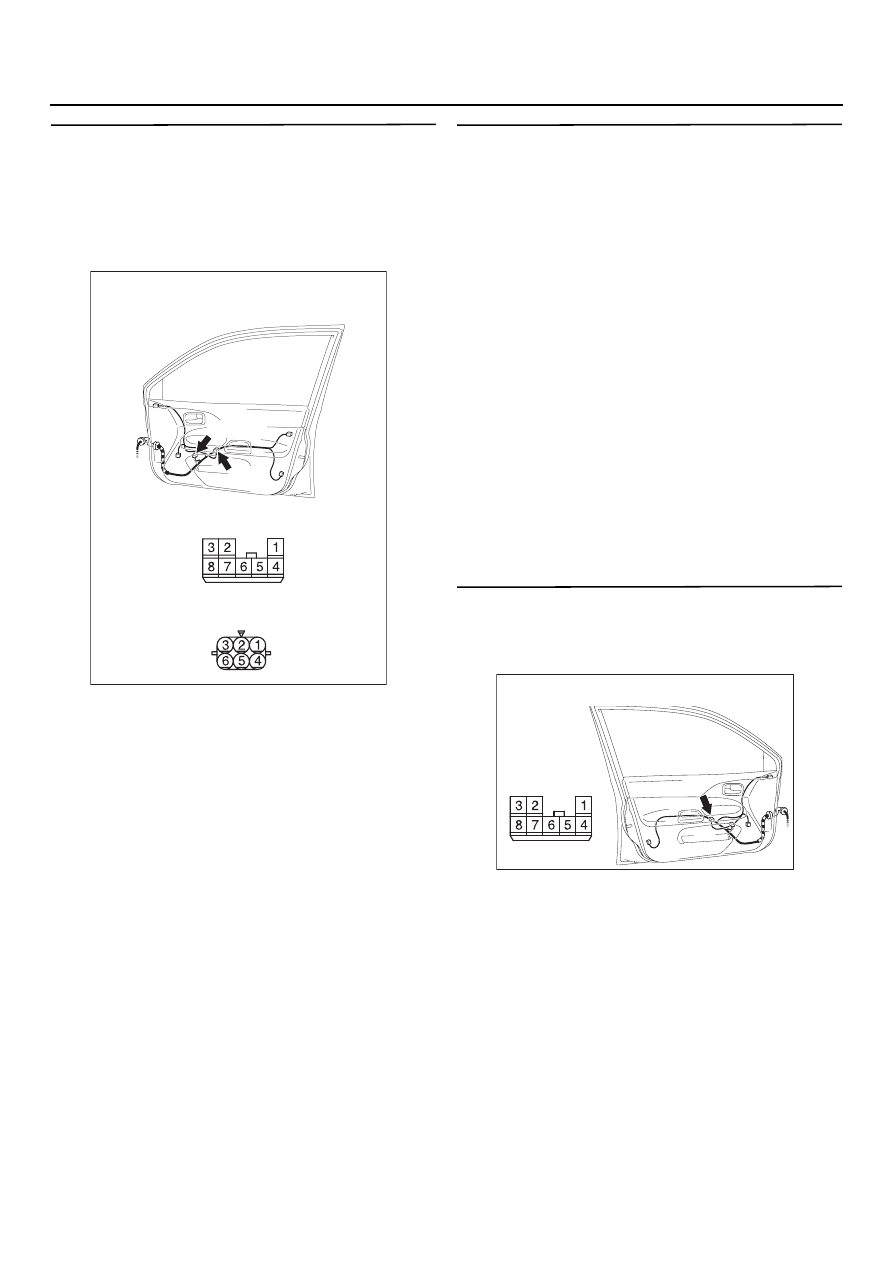

AC303940

Разъемы: E=14, E=15

Разъем ЕD15 D вид со стороны
жгута проводов

Разъем ЕD14 D вид со стороны
жгута проводов

ED14

ED15(GR)

AB

<Автомобили с левым рулем>

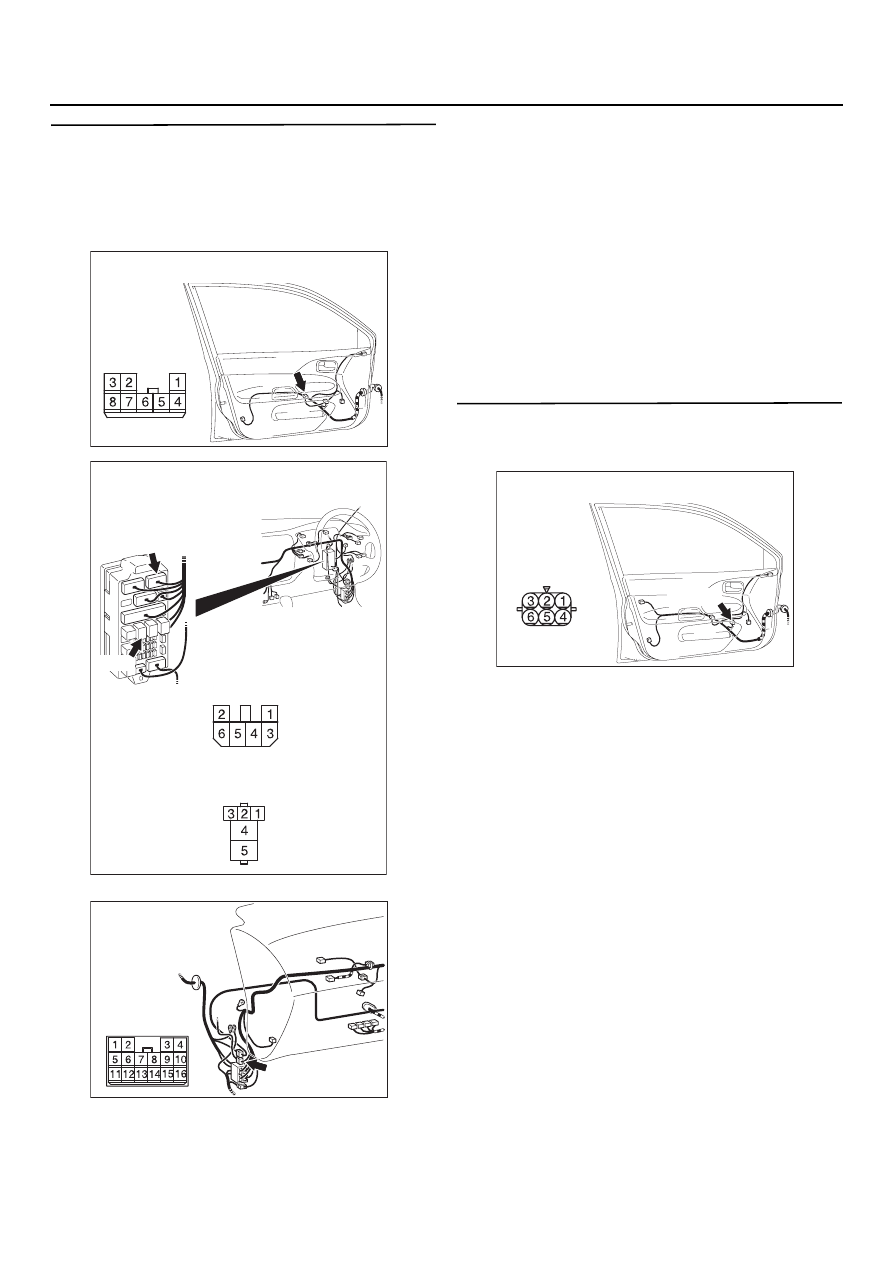

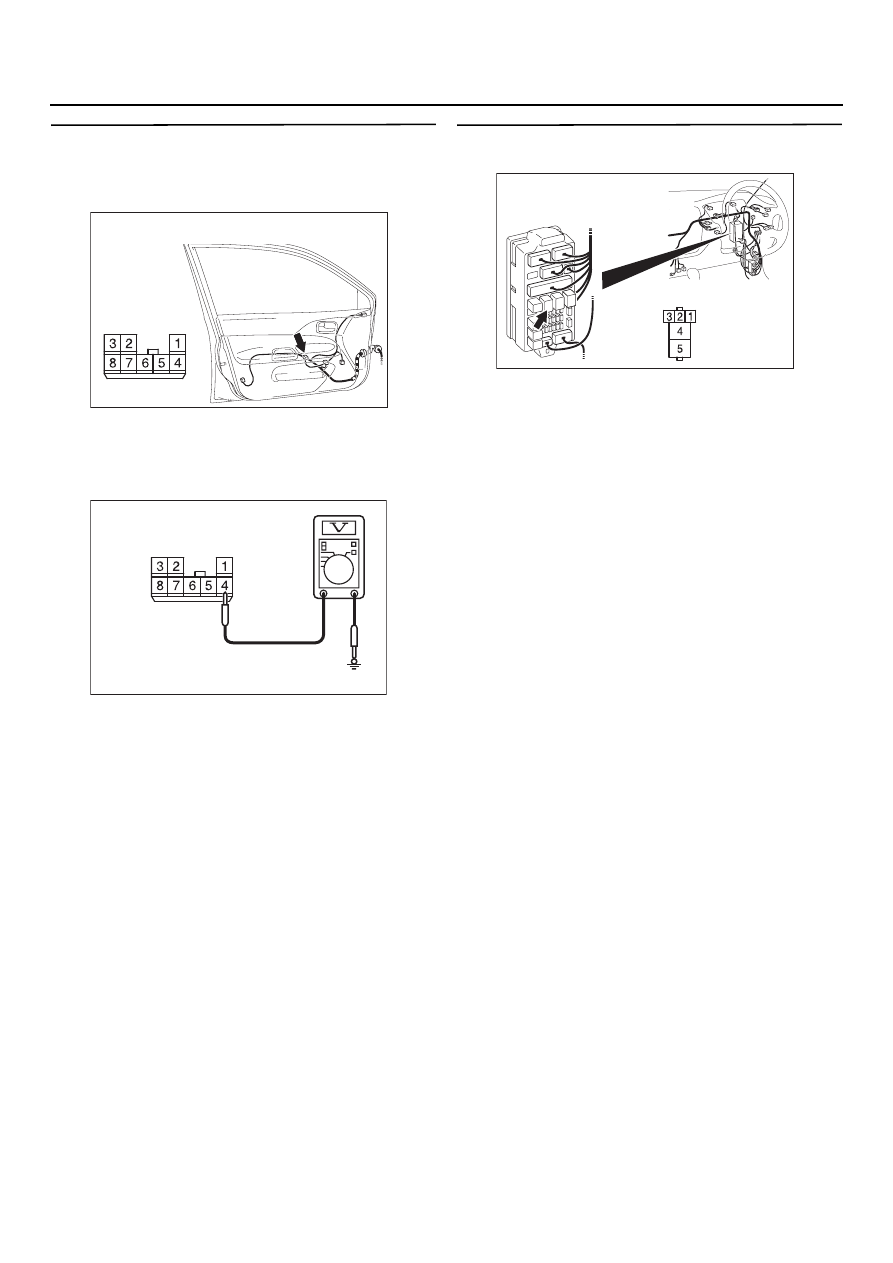

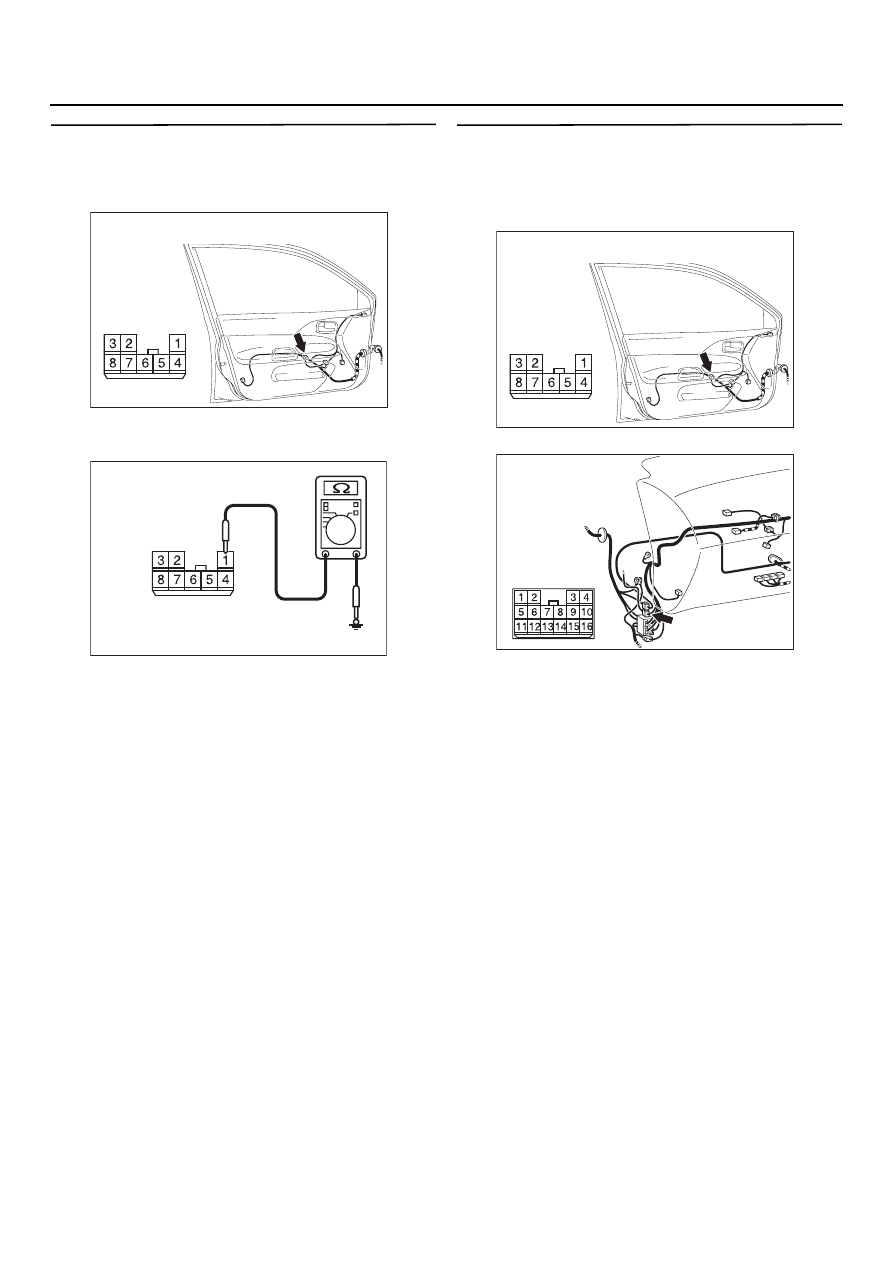

AC303935

Вид со стороны
жгута проводов

AE

Connector: E=20
<Автомобили с правым рулем>

54B

-125

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 13. Измерение сопротивления
на разъеме Е=20 вспомогательного
переключателя электростеклоподъемника
передней левой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой

№ 1 и "массой"

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 15.

НЕТ :

Перейдите к Этапу 14.

ЭТАП 14. Проверка состояния проводки
от разъема Е=20 (клемма № 1)
вспомогательного переключателя
электростеклоподъемника передней левой
двери до "массы"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C$113, отремонтируйте
его, в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303935

Вид со стороны
жгута проводов

AE

Connector: E=20
<Автомобили с правым рулем>

AC303981

Разъем ЕD20
(вид со стороны жгута проводов)

AE

AC303935

Вид со стороны
жгута проводов

AE

Connector: E=20
<Автомобили с правым рулем>

AC303816

Разъем: C=113
<Автомобили
с правым рулем>

AR

54B

-126

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 15. Измерение напряжения
на разъеме Е=20 вспомогательного
переключателя электростеклоподъемника
передней правой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

"ON" (зажигание включено).

(3) Измерьте напряжение между клеммой № 4

и "массой"

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 18.

НЕТ :

Перейдите к Этапу 16.

ЭТАП 16. Проверка разъема: Разъем С=223
реле электростеклоподъемника

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 17.

НЕТ :

Отремонтируйте разъем.

AC303935

Вид со стороны
жгута проводов

AE

Connector: E=20
<Автомобили с правым рулем>

AC303982

Разъем ЕD20
(вид со стороны жгута проводов)

AE

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Connector: C=223

AB

<Автомобили с правым рулем>

54B

-127

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 17. Проверка состояния проводки
от разъема Е=20 (клемма № 4)
вспомогательного переключателя
электростеклоподъемника передней левой
двери до разъема С=223 (клемма № 4) реле
электростеклоподъемника

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С$113
и разъема C$210 монтажного блока, отремонти$
руйте его, в случае необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 18. Проверка разъема: Разъем Е=04
электродвигателя стеклоподъемника
передней левой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 19.

НЕТ :

Отремонтируйте разъем.

AC303935

Вид со стороны
жгута проводов

AE

Connector: E=20
<Автомобили с правым рулем>

AC303823

Монтажный блок (вид спереди)

Разъемы: C=210, C=223

Разъем СD210
(вид со стороны
жгута проводов)

Разъем СD223
(вид со стороны
монтажного блока)

CD223

CD210

AB

<Автомобили с правым рулем>

AC303816

Разъем: C=113
<Автомобили
с правым рулем>

AR

AC303931

Разъем: E=04

Вид со стороны
жгута проводов

ED04(GR)

AB

<Автомобили с правым рулем>
