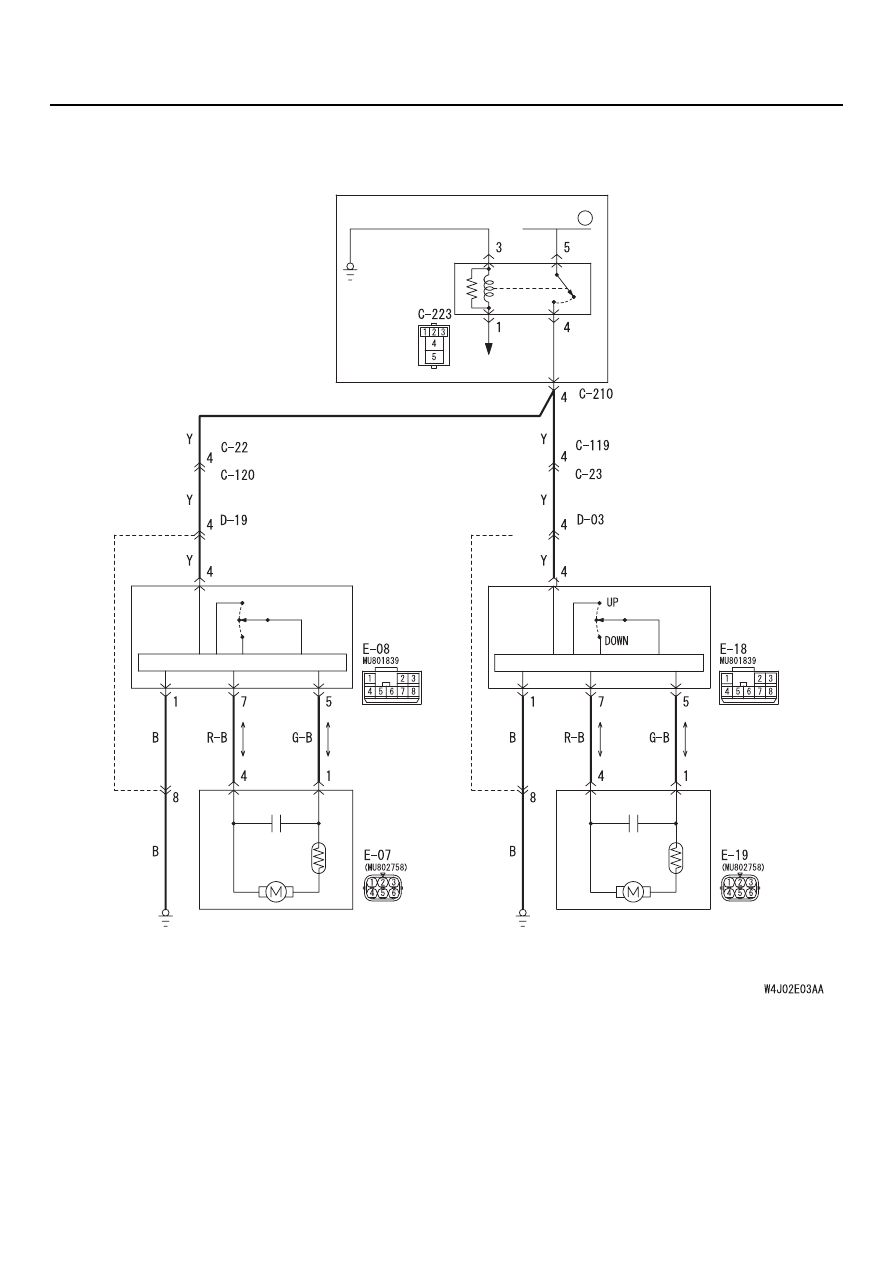

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 7. Проверка состояния проводки
от разъема Е=15 (клеммы № 1 и 4)
электродвигателя стеклоподъемника
передней правой двери до разъема Е=05
(клеммы №  7 и 1) главного переключателя
электростеклоподъемников

•

Проверьте состояние входной и выходной
линий на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 8. Повторная проверка системы
После замены главного переключателя
электростеклоподъемников, убедитесь в том,
что стекло двери водителя может перемещаться
главным переключателем.
(1) Замените главный переключатель

стеклоподъемников.

(2) Проверьте, чтобы убедиться, что стекло

двери водителя перемещается главным
переключателем электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника передней левой
двери.

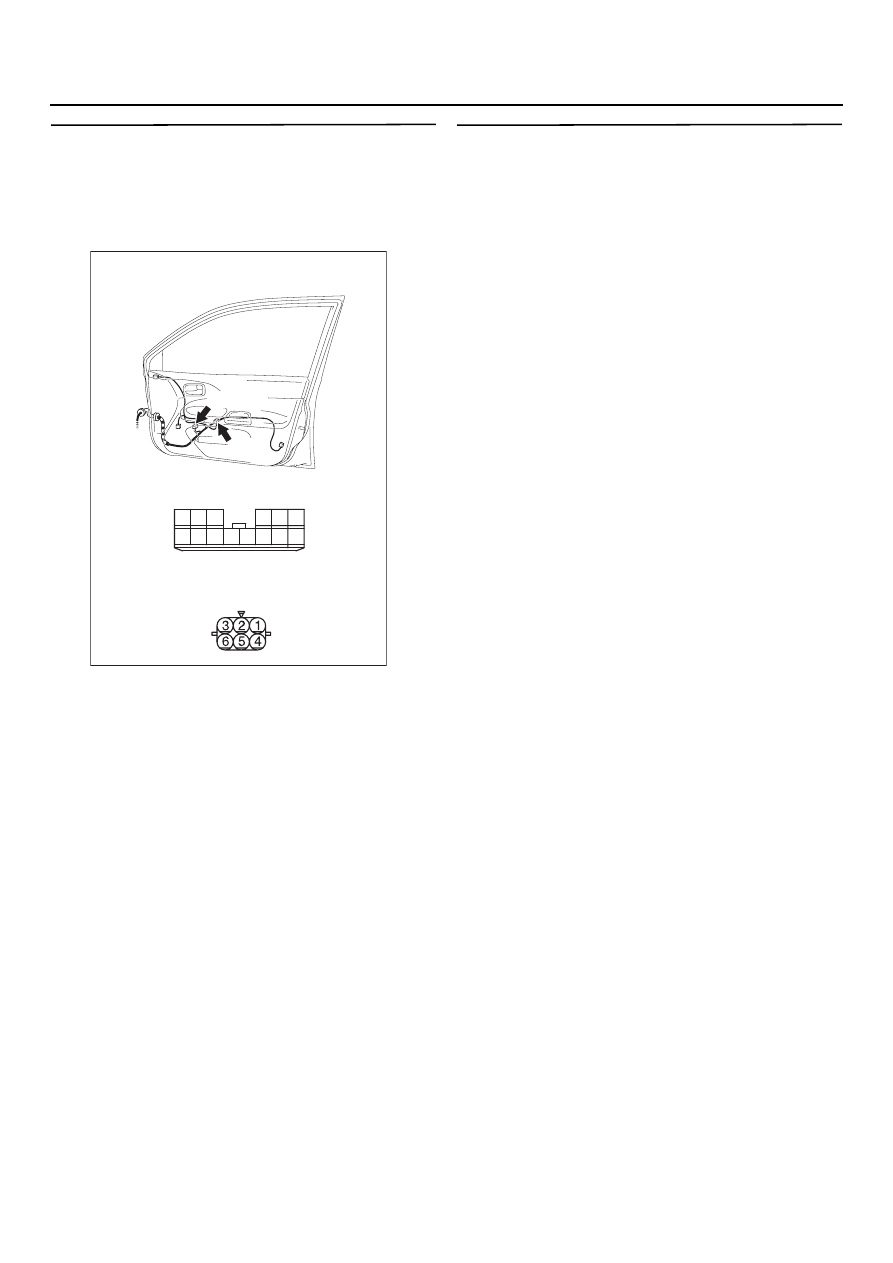

AC303928

Разъемы: E=05, E=15

Разъем ЕD15 D вид со стороны
жгута проводов

Разъем ЕD05 D вид со стороны
жгута проводов

ED05

ED15(GR)

AB

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с правым рулем>

54B

-117

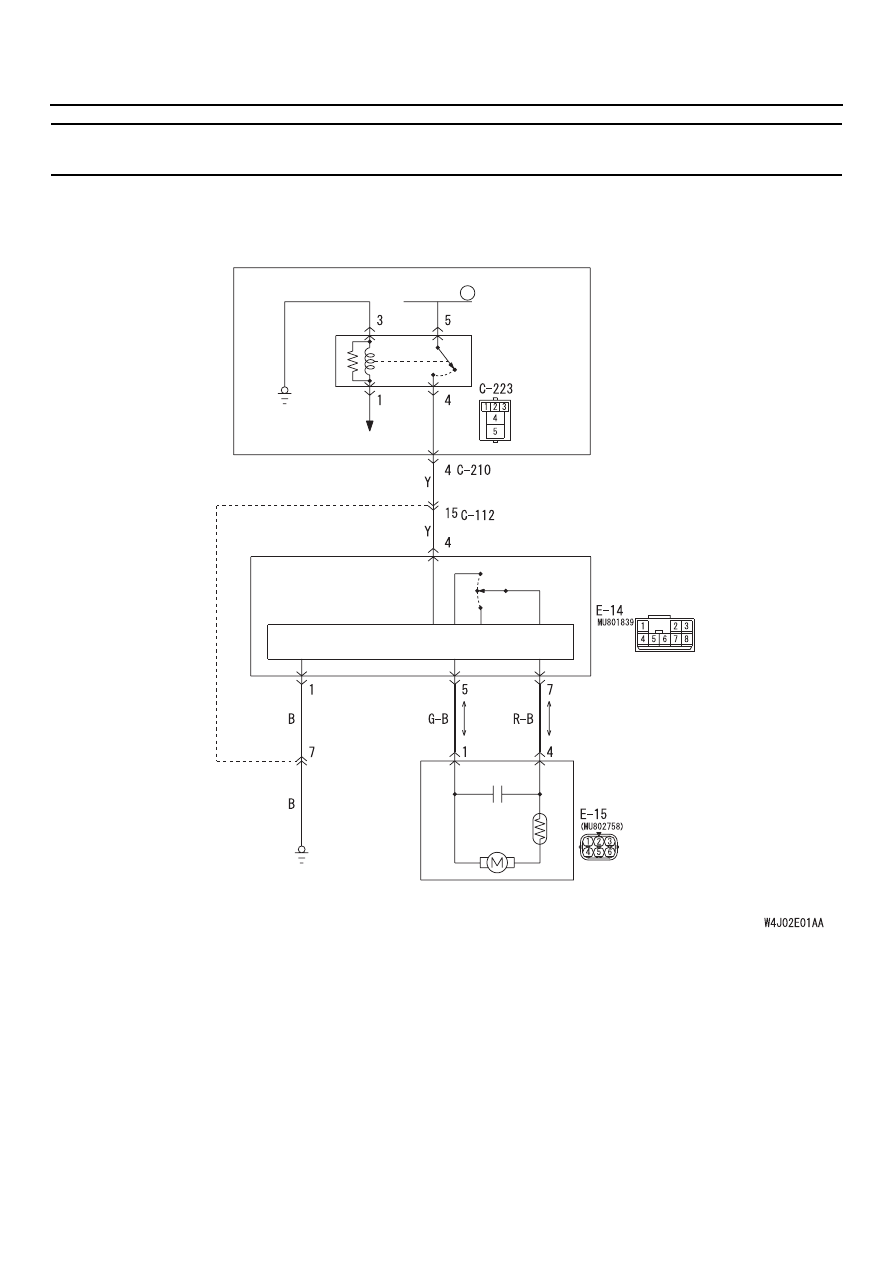

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Методика проверки D=3: Стекло соответствующей двери(ей) не работает от вспомогательных
переключателей стеклоподъемников переднего и задних пассажиров

ПЛАВКАЯ
ВСТАВКА

ЭБУ системы

ETACS

Электродвигатель
электростеклоподъемника
передней правой двери

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



Вспомогательный
переключатель
передней правой двери

5

Реле электроD
стеклоподъемника

Электронный блок управления (CPU)

Цепь электростеклоподъемника передней правой двери

(автомобили с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

ВВЕРХ

ВНИЗ

54B

-118

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ПЛАВКАЯ
ВСТАВКА 5

Реле электроD
стеклоподъемника

ЭБУ системы

ETACS

Электронный блок управления (CPU)

Электродвигатель
электростеклоподъемника
передней правой двери

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



Вспомогательный
переключатель
передней левой двери

Цепь электростеклоподъемника передней левой двери

(автомобили с правым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВНИЗ

ВВЕРХ

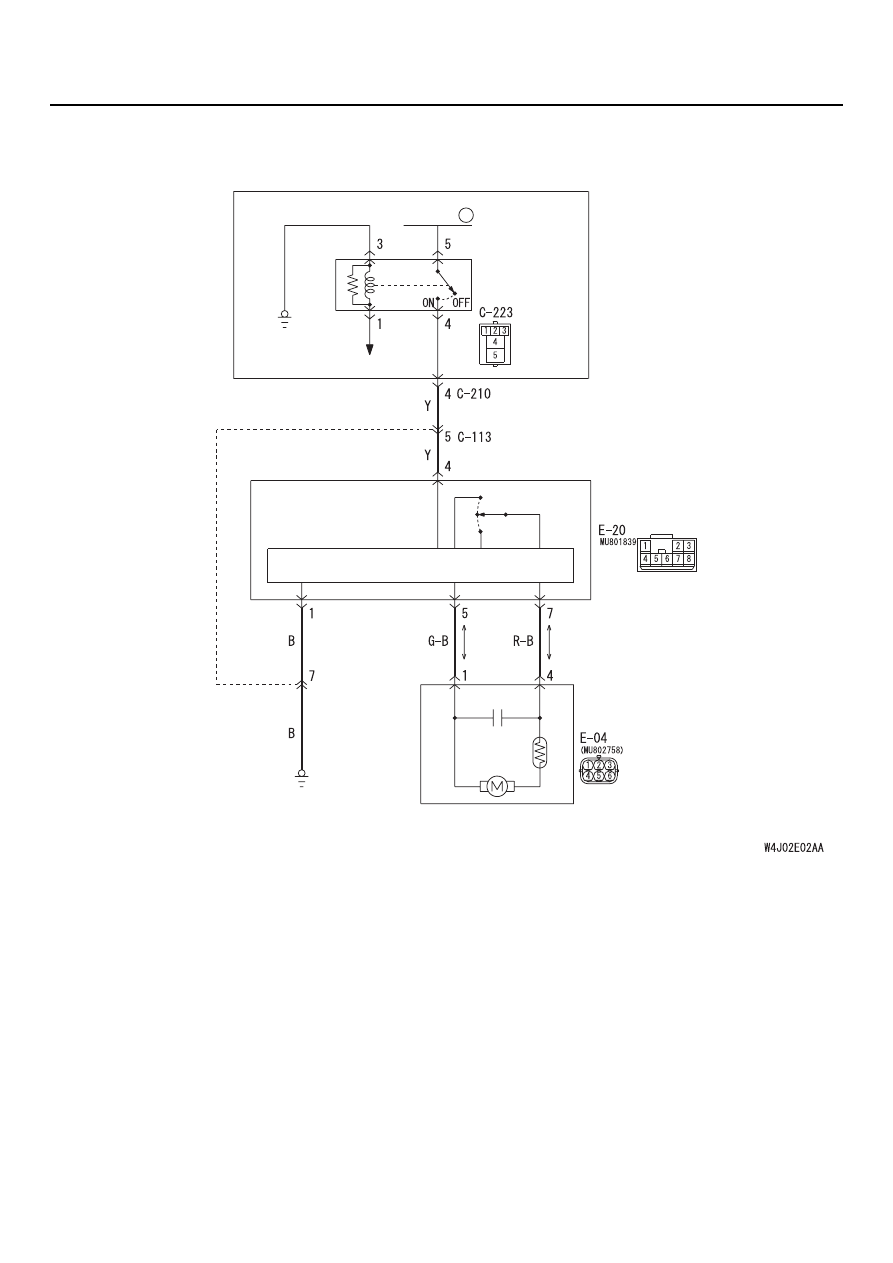

54B

-119

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ПЛАВКАЯ
ВСТАВКА 5

Реле
электростеклоD
подъемников

ЭБУ системы

ETACS

Вспомогательный
переключатель
задней левой
двери

Электродвигатель
электростеклоD
подъемника задней
левой двери

Вспомогательный
переключатель
задней правой
двери

Электродвигатель
электростеклоD
подъемника задней
правой двери

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



Электронный блок управления (CPU)

Электронный блок управления (CPU)

Power Window (rear) Circuit

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

<Автомобили
с правым рулем>

<Автомобили
с правым рулем>

<Автомобили
с левым рулем>

<Автомобили
с левым рулем>
