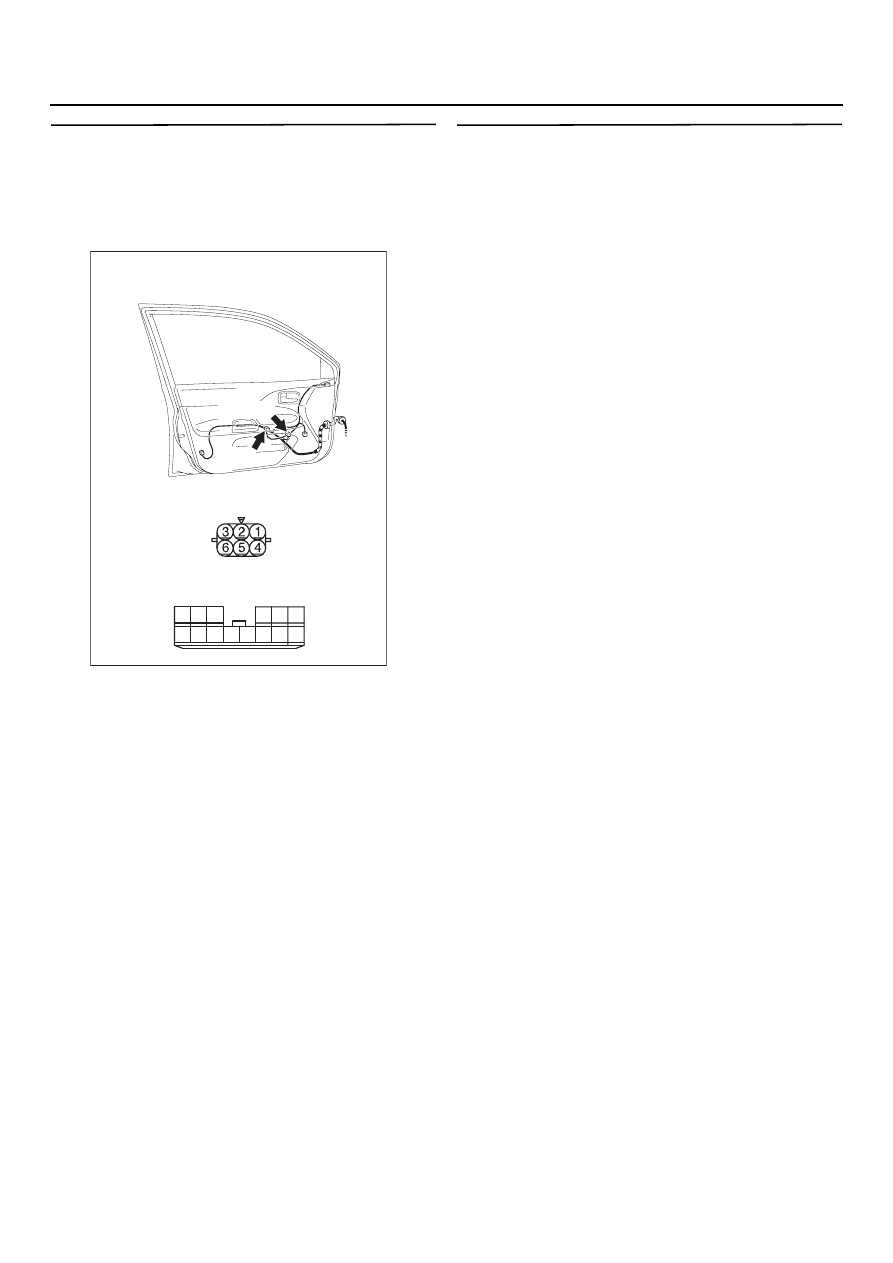

Mitsubishi Lancer / Lancer Wagon. Руководство - часть 223

54B

-112

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 7. Проверка состояния проводки
от разъема Е=04 (клеммы № 1 и 4)
электродвигателя стеклоподъемника
передней левой двери до разъема Е=05
(клеммы № 7 и 1) главного переключателя
электростеклоподъемников

•

Проверьте состояние входной и выходной
линий на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 8. Повторная проверка системы
После замены главного переключателя
электростеклоподъемников, убедитесь в том,
что стекло двери водителя может перемещаться
главным переключателем.
(1) Замените главный переключатель

стеклоподъемников.

(2) Проверьте, чтобы убедиться, что стекло

двери водителя перемещается главным
переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника передней левой
двери.

AC303936

Разъемы: E=04, E=05

Разъем ЕD04 D вид со стороны
жгута проводов

Разъем ЕD05 D вид со стороны
жгута проводов

ED05

ED04(GR)

AB

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с левым рулем>

54B

-113

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

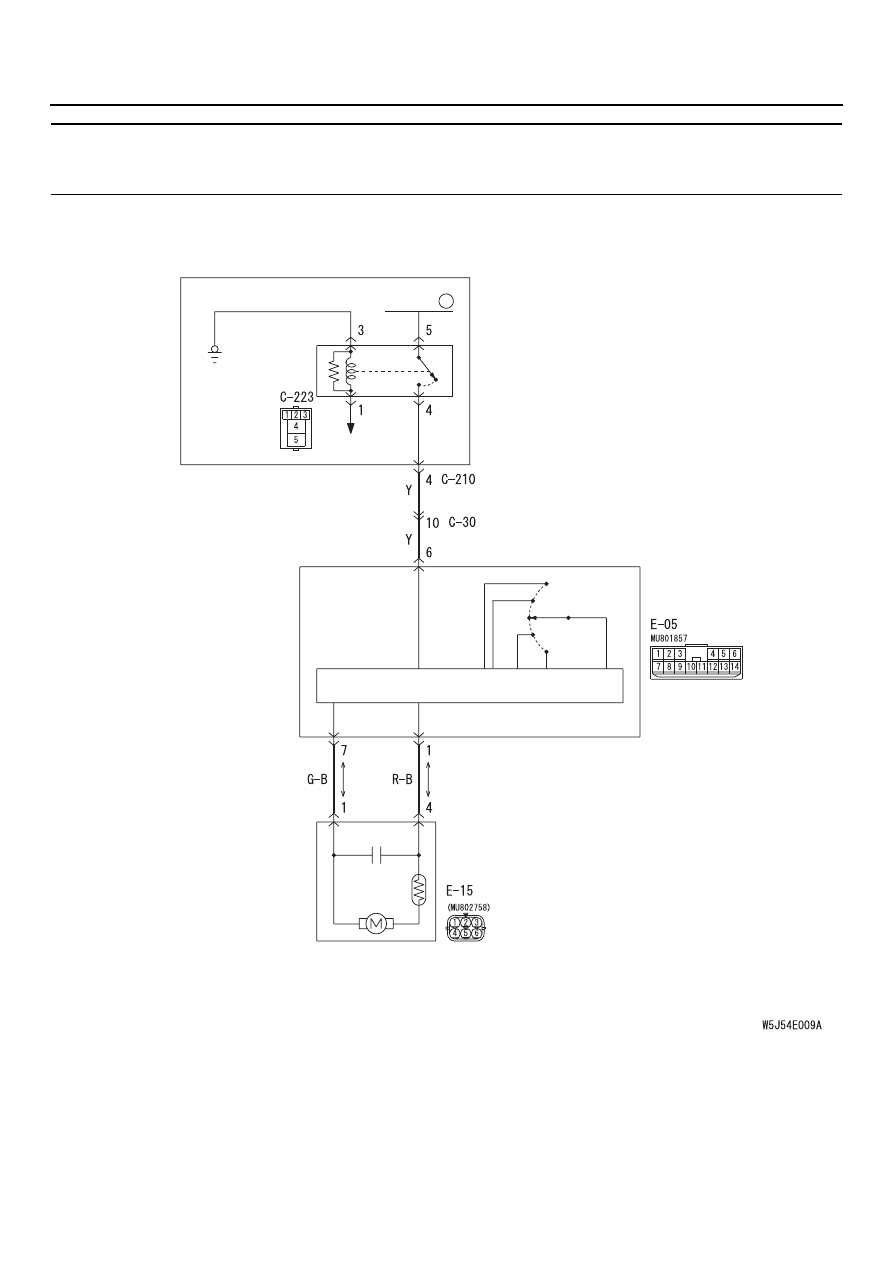

МЕТОДИКА ПРОВЕРКИ D=2: Стекло двери водителя не перемещается от главного
переключателя стеклоподъемников. <Автомобили с правым расположением органов
управления>

ПЛАВКАЯ
ВСТАВКА 5

Реле
электростеклоD
подъемников

К ЭБУ системы

ETACS

Главный переключатель
электростеклоподъемников

ЭБУ (центральный процессор)

Электродвигатель
стеклоподъемника
передней правой
двери

Передняя
левая дверь

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Цепь электростеклоподъемника передней правой двери

< Автомобили с правым расположением органов управления >

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

Автоматически вверх

АвтоматиD
чески вниз

ВВЕРХ

ВНИЗ

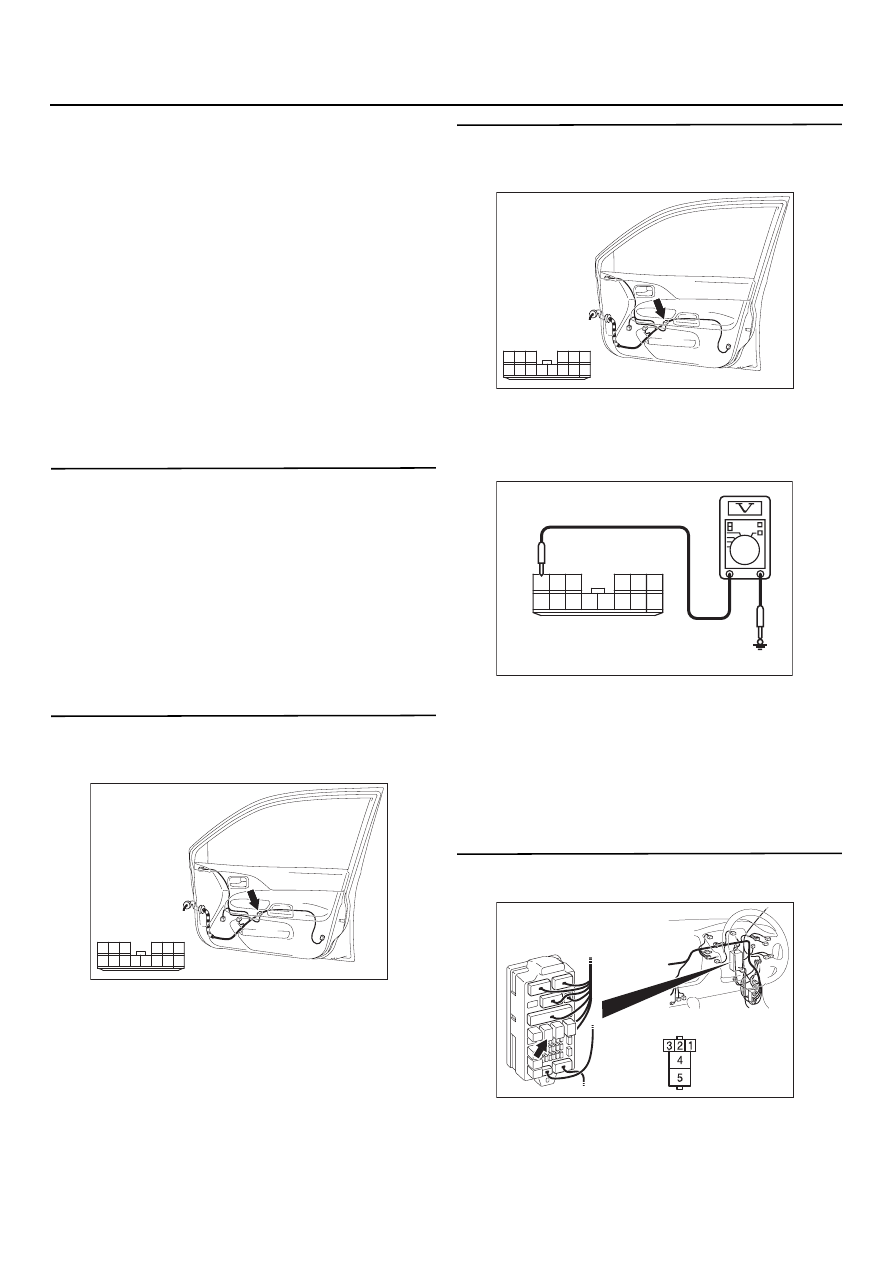

54B

-114

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стекло двери водителя не перемещается
под действием главного переключателя,
возможна неисправность в самом главном
переключателе, или в электродвигателе
привода стеклоподъемника двери водителя.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность главного переключателя
электростеклоподъемников.

•

Неисправность электродвигателя
стеклоподъемника передней левой двери.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка главного переключателя
электростеклоподъемника.
Убедитесь в том, что стекла двери со стороны
переднего пассажира и задних дверей могут
перемещаться главным переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Обратитесь к методике проверки DD1
"Электростеклоподъемники не
работают",

CTP. 54B-97

.

ЭТАП 2. Проверка разъема: Разъем Е=05
главного переключателя
электростеклоподъемников

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Отремонтируйте разъем.

ЭТАП 3. Измерение напряжения на разъеме
Е=05 главного переключателя
электростеклоподъемников

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

"ON" (зажигание включено).

(3) Измерьте напряжение между клеммой № 6

и "массой"

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Перейдите к Этапу 4.

ЭТАП 4. Проверка разъема: Разъем С=223
реле электростеклоподъемника

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Отремонтируйте разъем.

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

AC303986

Разъем: ЕD05
(Вид со стороны
жгута проводов)

AB

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Connector: C=223

AB

<Автомобили с правым рулем>

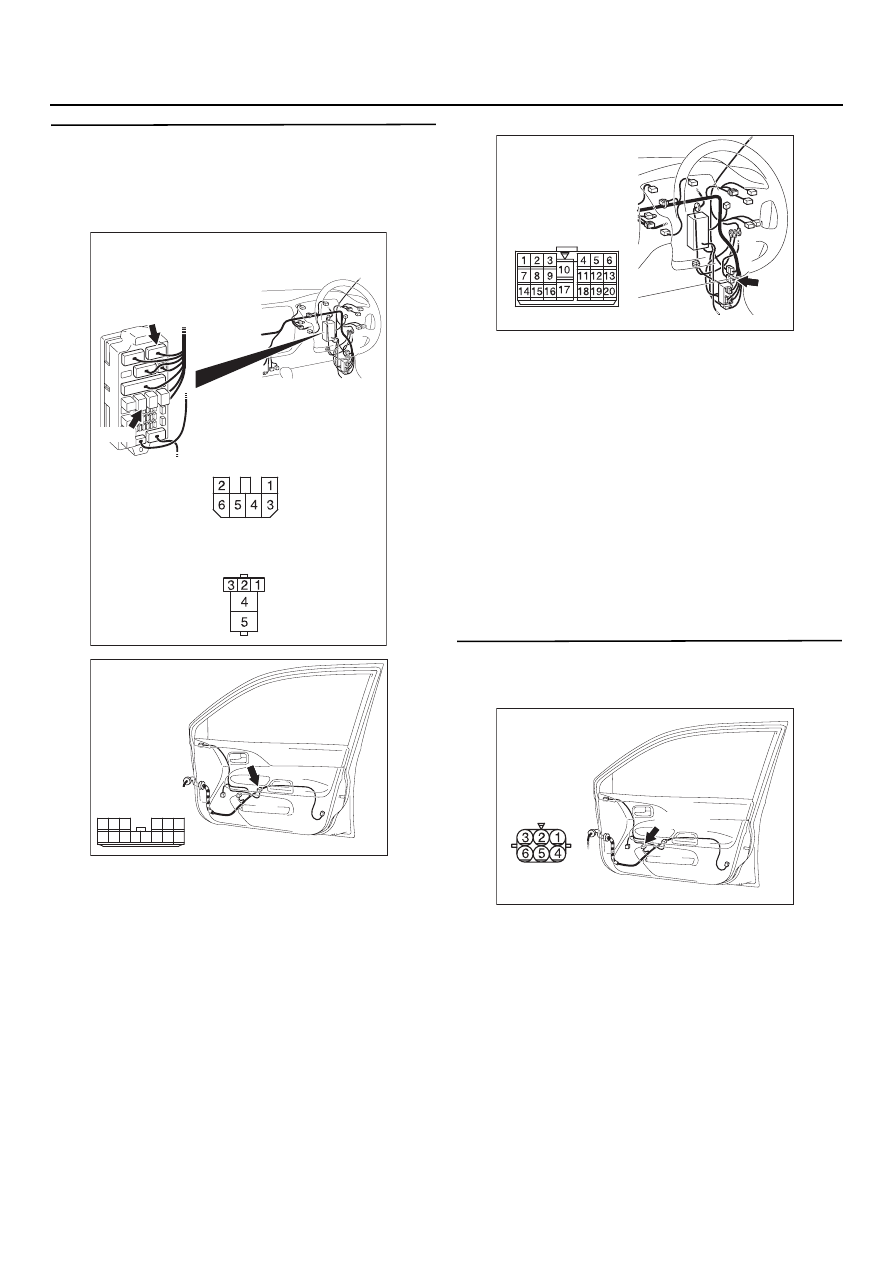

54B

-115

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 5. Проверка состояния жгута проводов
между разъемом С=223 (клемма № 4) реле
электростеклоподъемников и разъемом
Е=05 (клемма № 4) главного переключателя
электростеклоподъемников.

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С$30
и разъема C$210 монтажного блока, отремонти$
руйте его, в случае необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов
и перейдите к этапу 6.

ЭТАП 6. Проверка разъема: Разъем Е=15
электродвигателя стеклоподъемника
передней правой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте разъем.

AC303823

Монтажный блок (вид спереди)

Разъемы: C=210, C=223

Разъем СD210
(вид со стороны
жгута проводов)

Разъем СD223
(вид со стороны
монтажного блока)

CD223

CD210

AB

<Автомобили с правым рулем>

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303814

Разъем: C=30
<Автомобили
с правым рулем>

AN

AC303927

Разъем: E=15

Вид со стороны
жгута проводов

ED15(GR)

AB

<Автомобили
с правым рулем>
