Mitsubishi Lancer / Lancer Wagon. Руководство - часть 221
54B
-104
МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

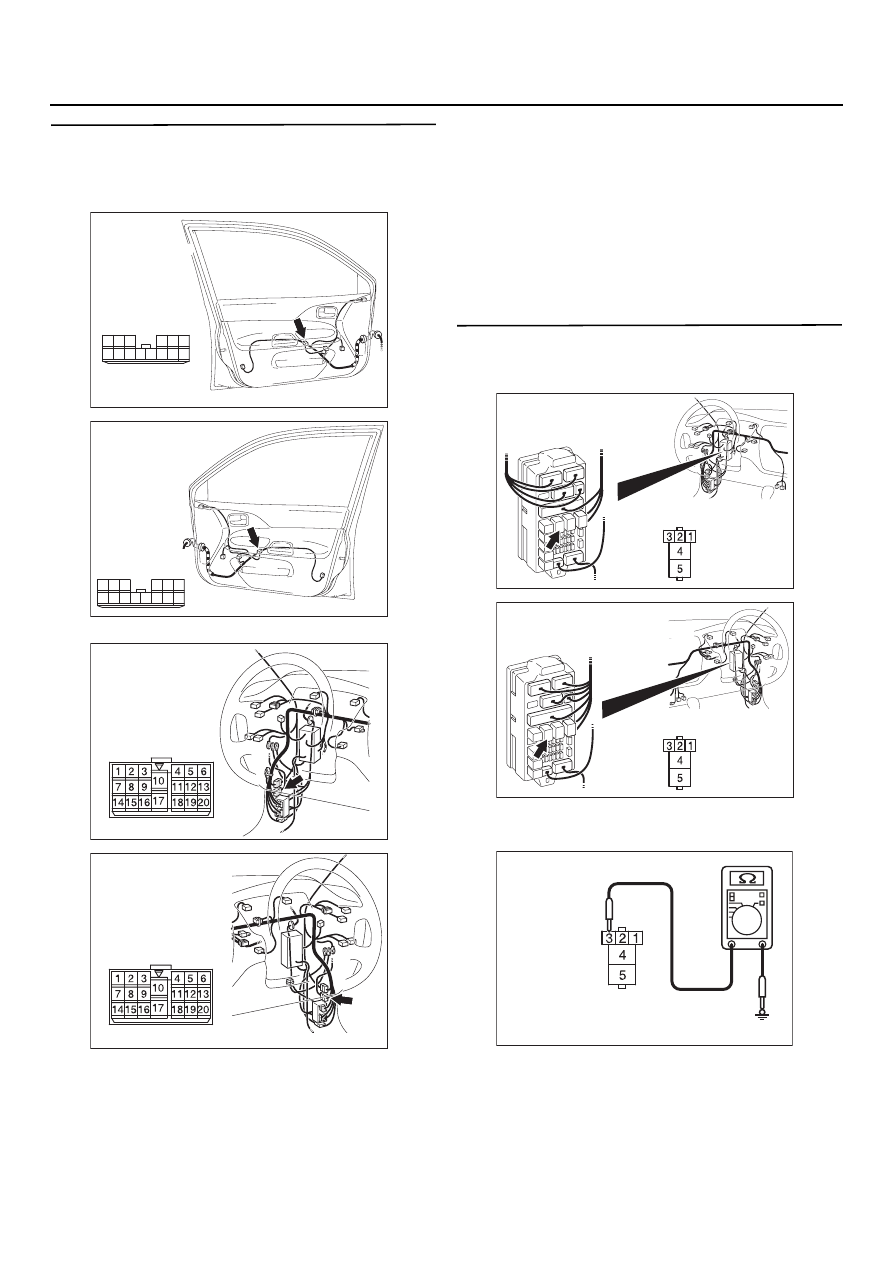

ЭТАП 10. Проверка состояния жгута
проводов между разъемом Е=05
(клемма № 2) главного переключателя
электростеклоподъемников и "массой"
NOTE:
Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C$29
<Автомобили с левым расположением органов
управления>, C$30 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.
•
Проверьте состояние линии "массы"
на наличие обрыва цепи.
B: В норме ли результаты проверки?
ДА :
Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",
CTP. 00-6
).
НЕТ :
Отремонтируйте жгут проводов.

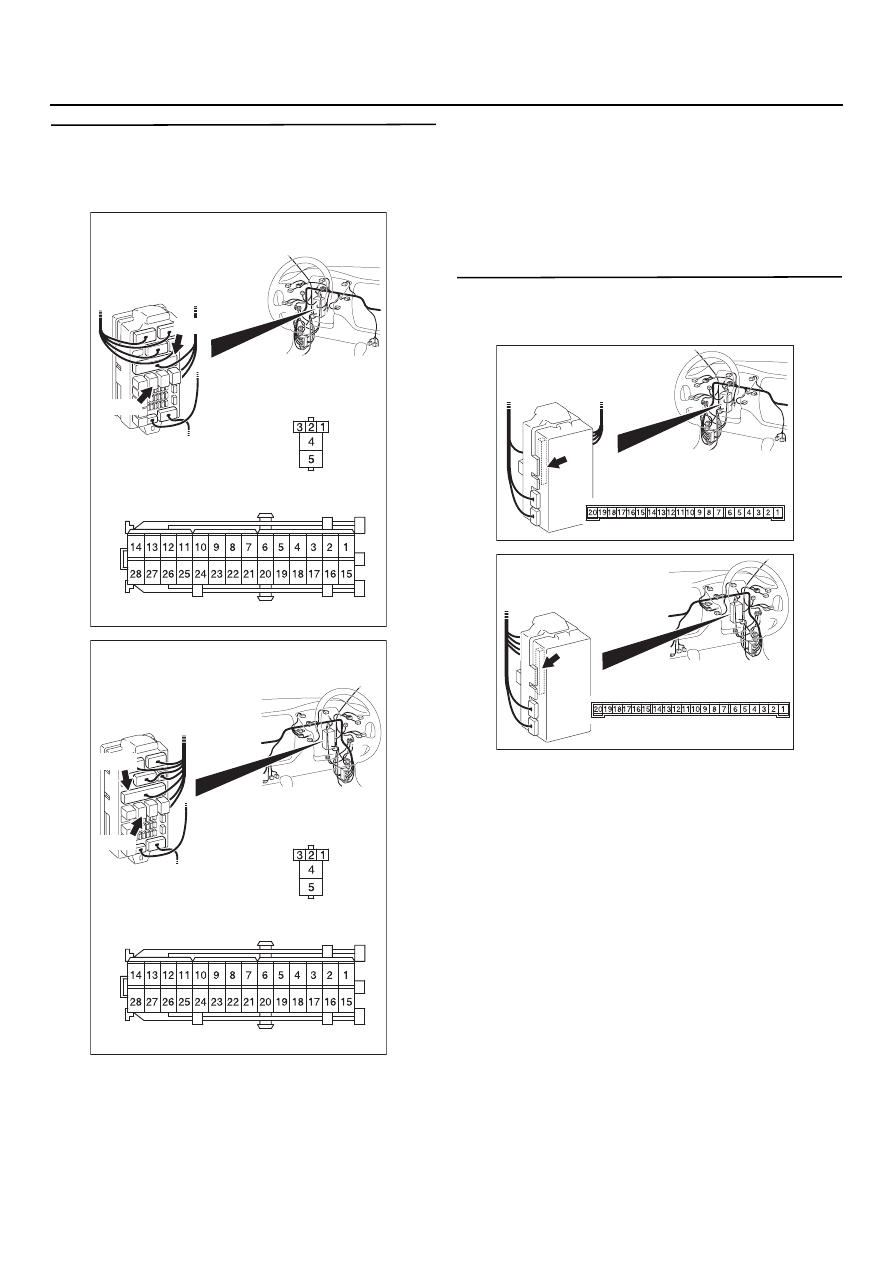

ЭТАП 11. Измерение сопротивления
на разъеме С=223 реле
электростеклоподъемников
(1) Отсоедините разъем, измерения проводите
со стороны монтажного блока.
(2) Измерьте сопротивление между клеммой
№ 3 и "массой"
Номинальное значение:
2 Ом не более
B: В норме ли результаты проверки?
ДА :
Перейдите к Этапу 13.
НЕТ :
Перейдите к Этапу 12.

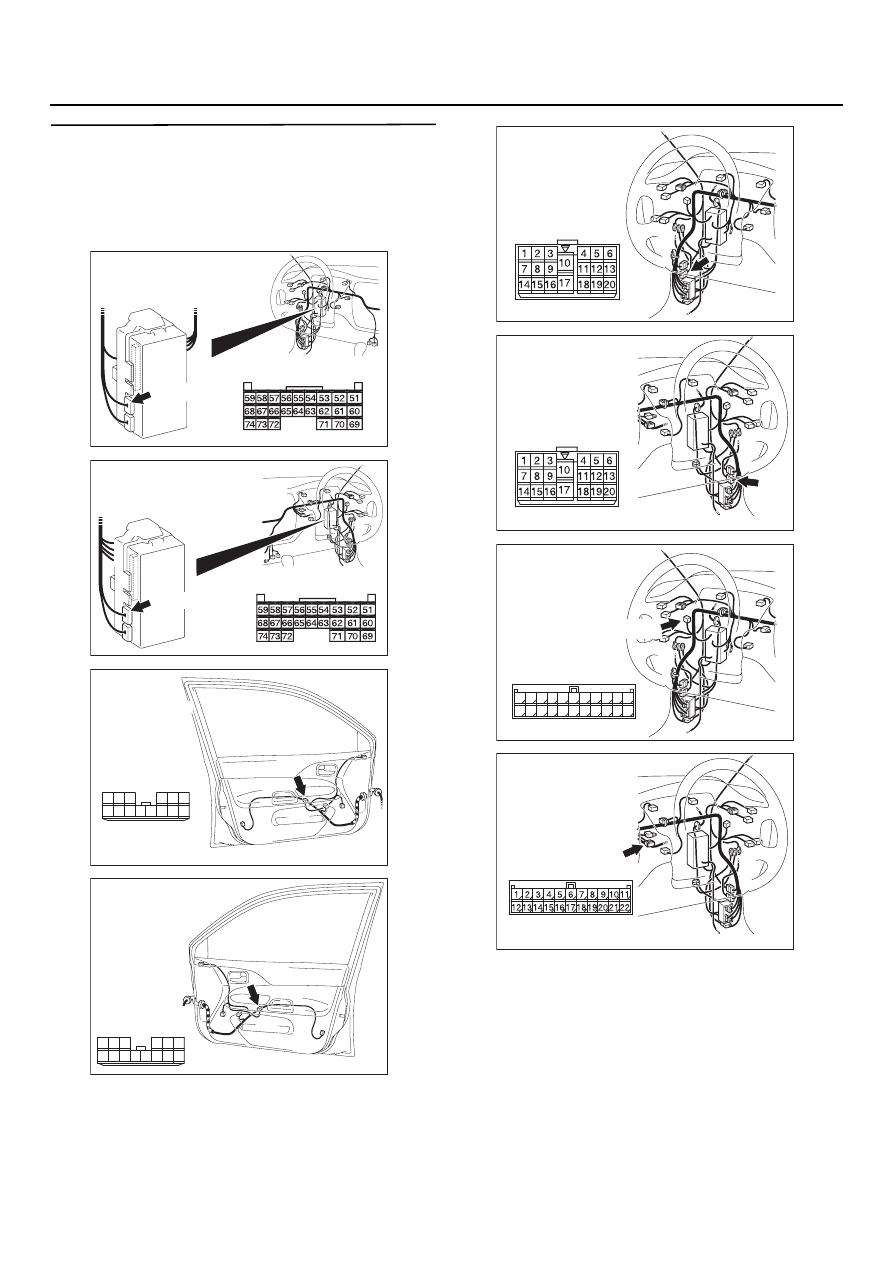

AC303935
Вид со строны
жгута проводов
AC
10
1
6
14
5
12
13
4
11
7
2
3
8
9
Разъем: E=05
<Автомобили
с левым рулем>
AC303927AC
Разъем: E=05
<Автомобили
с правым рулем>
10
1
6
14
5
12
13
4
11
7
2
3
8
9
Вид со стороны
жгута проводов
AC303798
Разъем: C=29
<Автомобили
с левым рулем>
AN
AC303814
Разъем: C=30
<Автомобили
с правым рулем>
AN

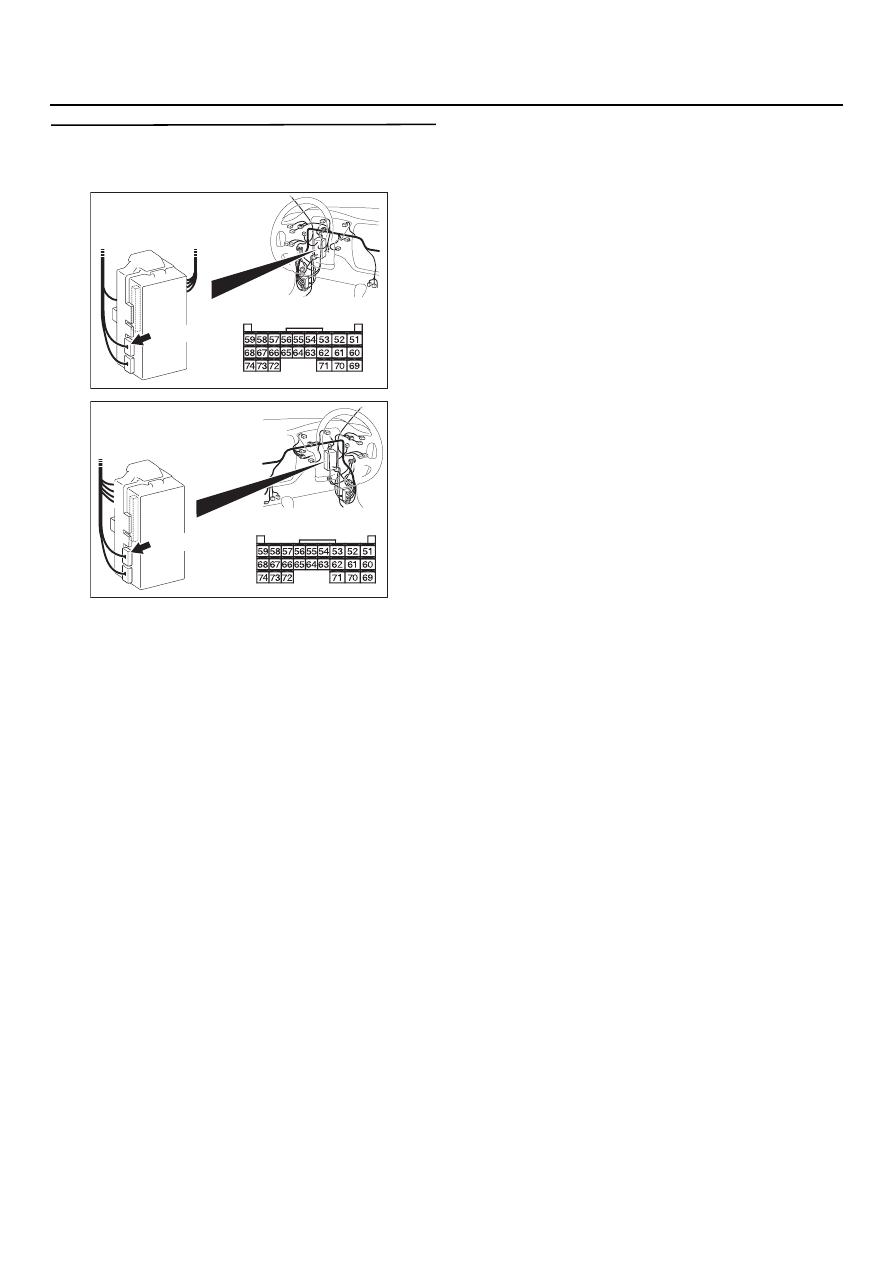

AC303808
Вид со стороны
монтажного блока
Монтажный блок (вид спереди)
Разъем: C=223
AB
<Автомобили с левым рулем>
AC303822
Вид со стороны
монтажного блока
Монтажный блок (вид спереди)
Connector: C=223
AB
<Автомобили с правым рулем>
AC303984
Разъем: СD223
(Вид со стороны
монтажного блока)
AB
