54B

-108

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 16. Повторная проверка системы
После замены главного переключателя
электростеклоподъемников, проверьте работу
всех стеклоподъемников.
(1) Замените главный переключатель

стеклоподъемников.

(2) Убедитесь в том, что все

электростеклоподъемники работают.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

54B

-109

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ D=2: Стекло двери водителя не перемещается от главного
переключателя стеклоподъемников. <Автомобили с левым расположением органов
управления>

ПЛАВКАЯ
ВСТАВКА 5

Реле
электростеклоD
подъемников

К ЭБУ системы

ETACS

Главный переключатель
электростеклоподъемников

ЭБУ (центральный процессор)

Передняя
левая дверь

Электродвигатель
стеклоподъемника
передней левой
двери

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

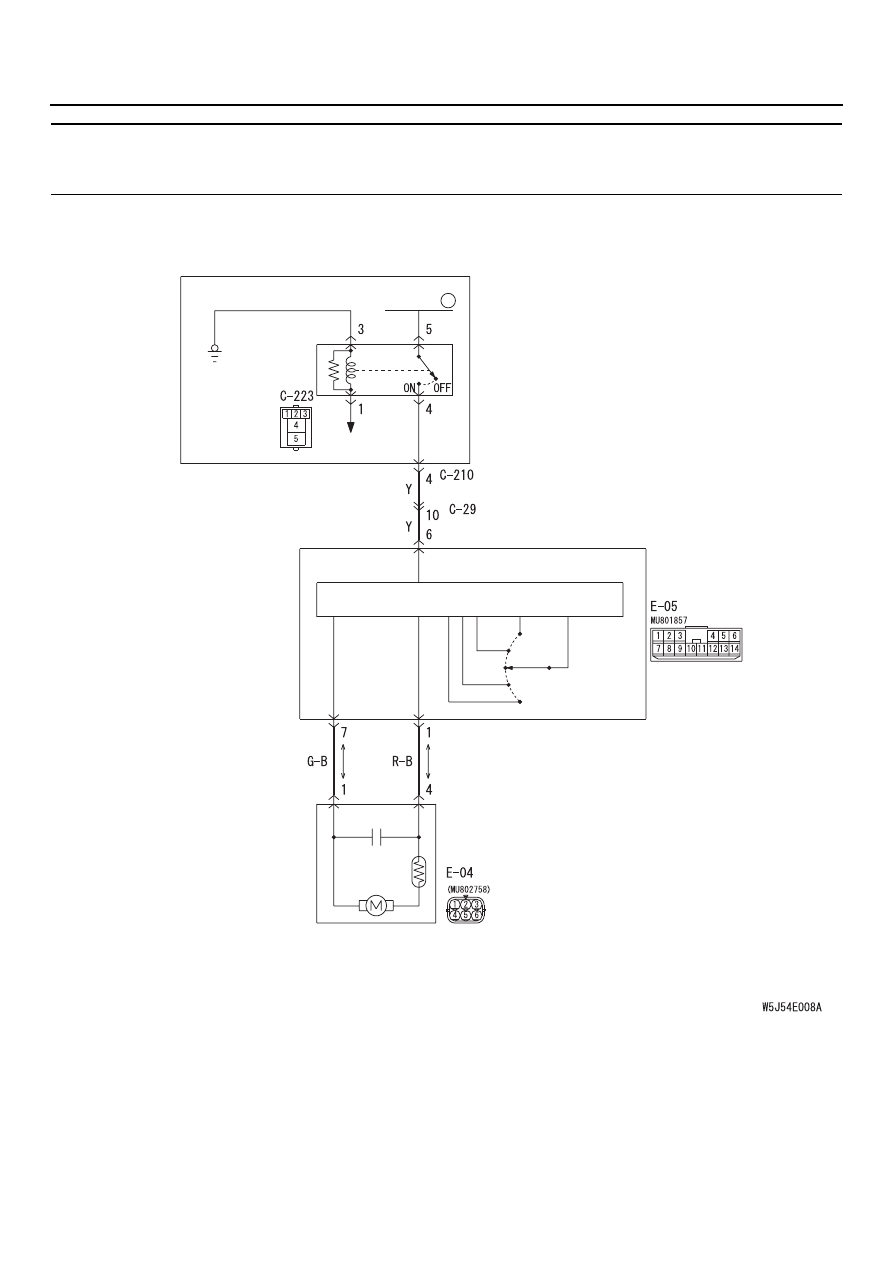

Цепь электростеклоподъемника передней левой двери

< Автомобили с левым расположением органов управления >

МОНТАЖНЫЙ БЛОК

ВВЕРХ

ВНИЗ

АвтоматиD
чески вверх

АвтоматиD
чески вниз

54B

-110

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стекло двери водителя не перемещается
под действием главного переключателя,
возможна неисправность в самом главном
переключателе, или в электродвигателе
привода стеклоподъемника двери водителя.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность главного переключателя
электростеклоподъемников.

•

Неисправность электродвигателя
стеклоподъемника передней левой двери.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка главного переключателя
электростеклоподъемника.
Убедитесь в том, что стекла двери со стороны
переднего пассажира и задних дверей могут
перемещаться главным переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Обратитесь к методике проверки DD1
"Электростеклоподъемники не
работают",

CTP. 54B-97

.

ЭТАП 2. Проверка разъема: Разъем Е=05
главного переключателя
электростеклоподъемников

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Отремонтируйте разъем.

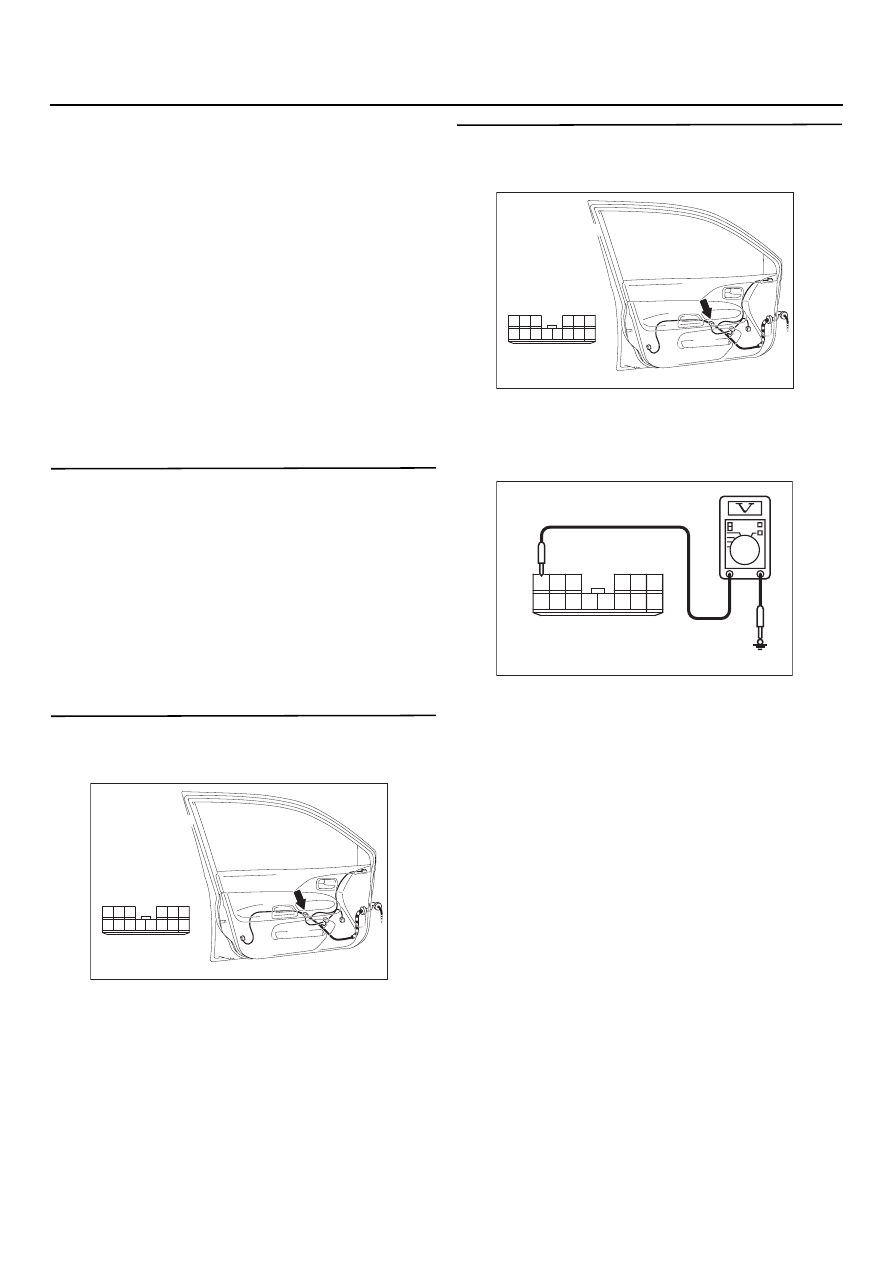

ЭТАП 3. Измерение напряжения на разъеме
Е=05 главного переключателя
электростеклоподъемников

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

"ON" (зажигание включено).

(3) Измерьте напряжение между клеммой № 6

и "массой"

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Перейдите к Этапу 4.

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

AC303986

Разъем: ЕD05
(Вид со стороны
жгута проводов)

AB

54B

-111

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

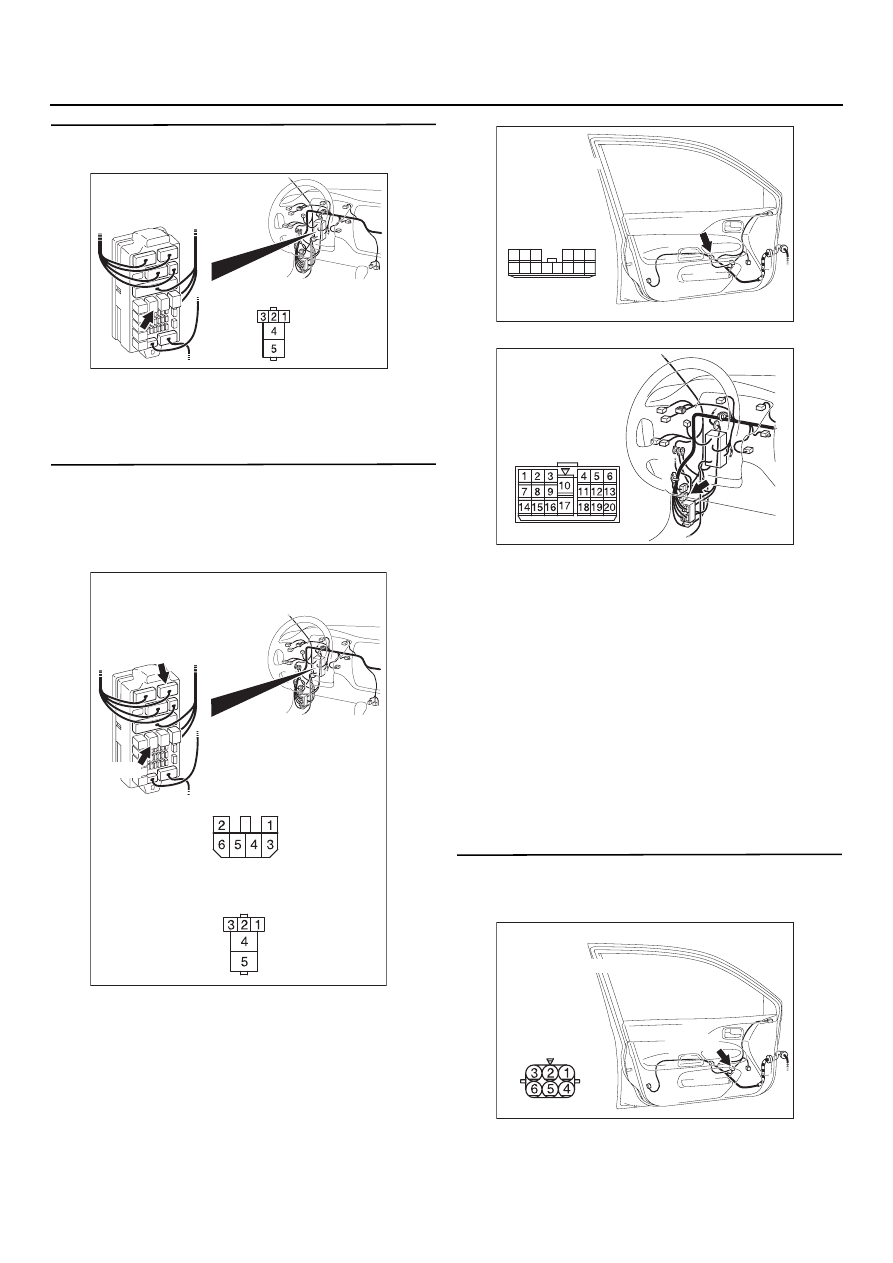

ЭТАП 4. Проверка разъема: Разъем С=223
реле электростеклоподъемника

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Отремонтируйте разъем.

ЭТАП 5. Проверка состояния жгута проводов
между разъемом С=223 (клемма № 4) реле
электростеклоподъемников и разъемом
Е=05 (клемма № 4) главного переключателя
электростеклоподъемников

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С$29
и разъема C$210 монтажного блока, отремонти$
руйте его, в случае необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов
и перейдите к этапу 6.

ЭТАП 6. Проверка разъема: Разъем Е=04
электродвигателя стеклоподъемника
передней левой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте разъем.

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C=223

AB

<Автомобили с левым рулем>

AC303809

Монтажный блок (вид спереди)

Разъемы: C=210, C=223

Разъем СD210 D вид со стороны
жгута проводов

Разъем СD223 D вид со стороны
монтажного блока

CD223

CD210

AB

<LHD>

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303798

Разъем: C=29
<Автомобили
с левым рулем>

AN

AC303935

Разъем: E=04

AB

Вид со стороны
жгута проводов

ED04(GR)

<Автомобили
с левым рулем >
