Mitsubishi Lancer / Lancer Wagon. Руководство - часть 220





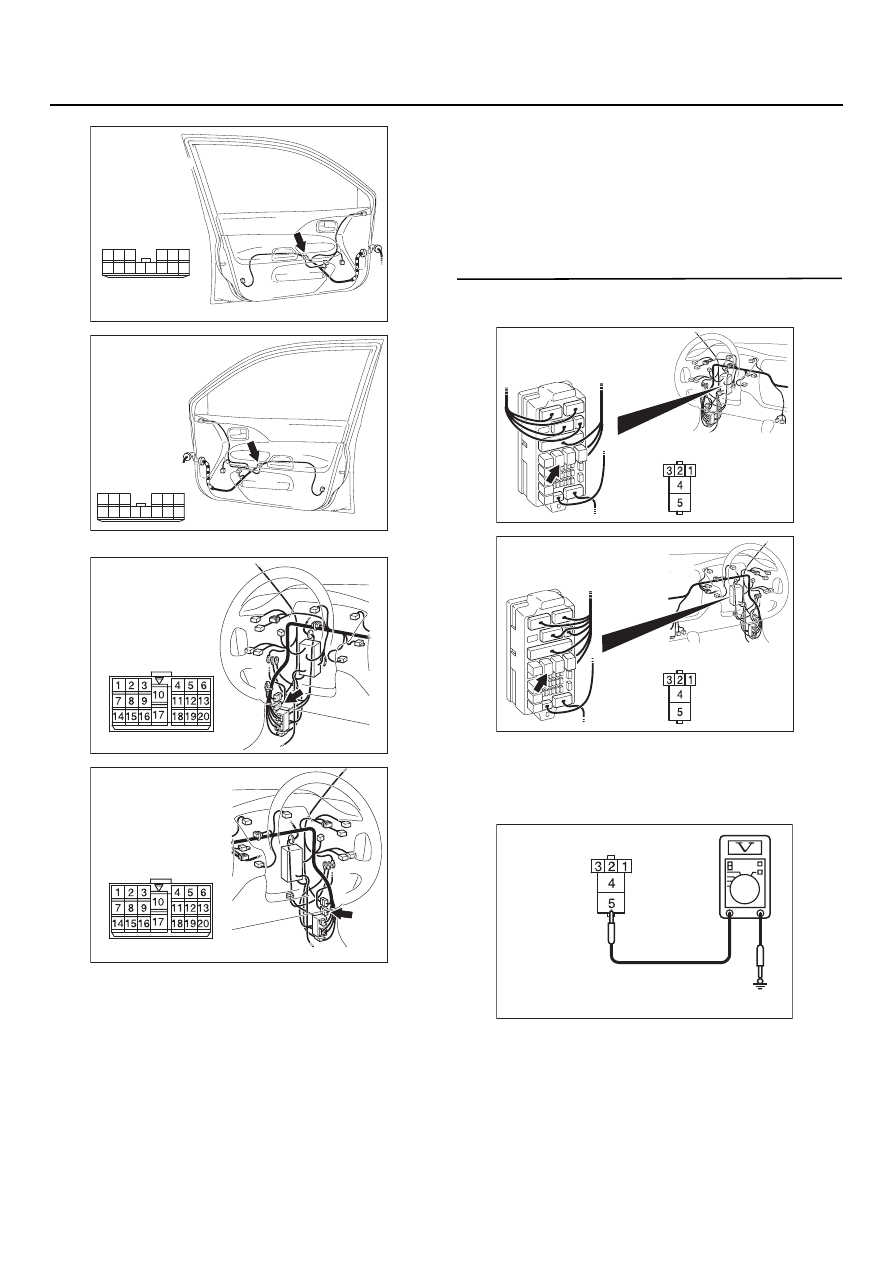

54B

-100

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 5. Измерение напряжения на разъеме
Е=05 главного переключателя
электростеклоподъемников

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

"ON" (зажигание включено).

(3) Измерьте напряжение между клеммой № 6

и "массой"

Номинальное значение:
Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Перейдите к Этапу 6.

ЭТАП 6. Проверка состояния жгута проводов
между разъемом С=223 (клемма № 4) реле
электростеклоподъемников и разъемом
Е=05 (клемма № 4) главного переключателя
электростеклоподъемников

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

AC303986

Разъем: ЕD05
(Вид со стороны
жгута проводов)

AB

AC303809

Монтажный блок (вид спереди)

Разъемы: C=210, C=223

Разъем СD210 D вид со стороны
жгута проводов

Разъем СD223 D вид со стороны
монтажного блока

CD223

CD210

AB

<LHD>

AC303823

Монтажный блок (вид спереди)

Разъемы: C=210, C=223

Разъем СD210
(вид со стороны
жгута проводов)

Разъем СD223
(вид со стороны
монтажного блока)

CD223

CD210

AB

<Автомобили с правым рулем>

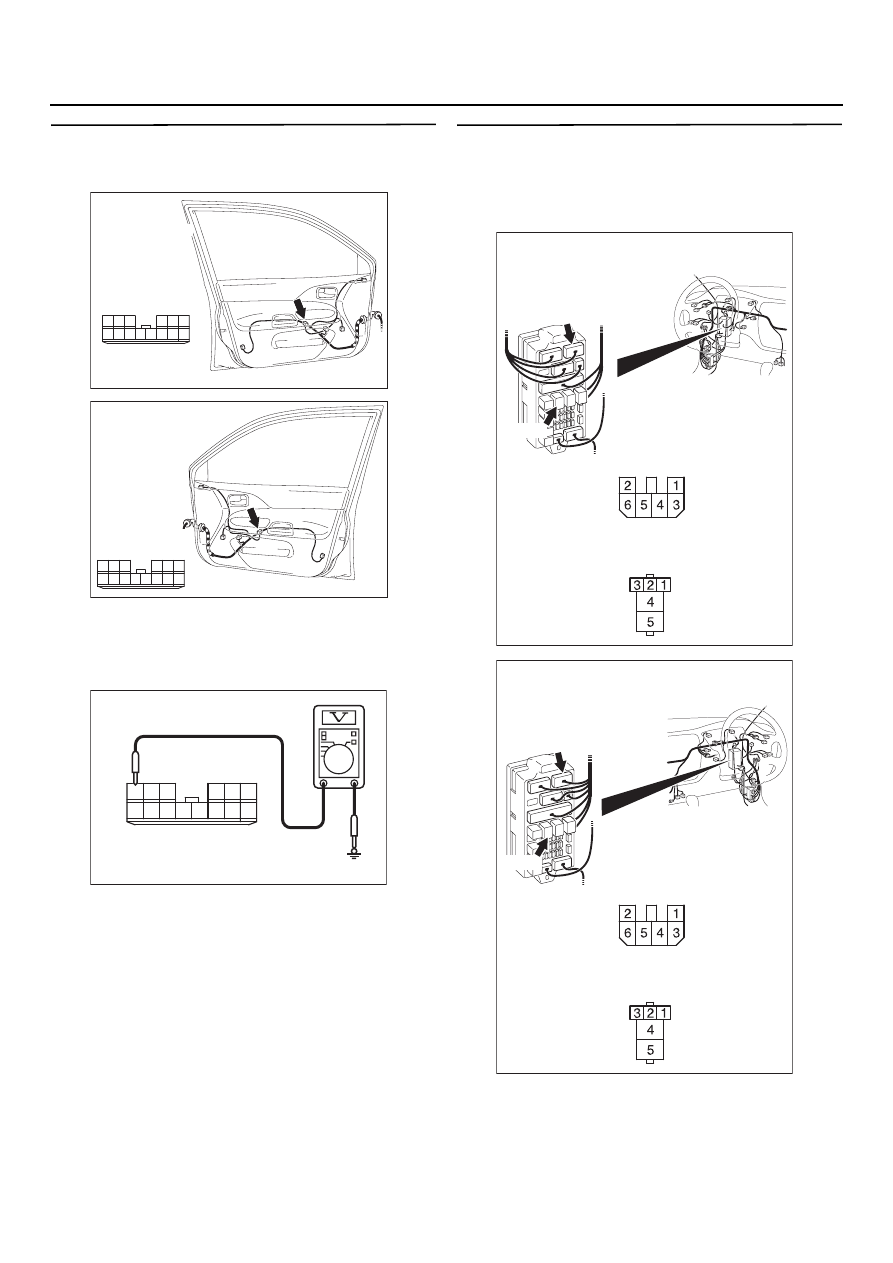

54B

-101

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов C$29
<Автомобили с левым расположением органов
управления>, C$30 <Автомобили с правым
расположением органов управления>,
и разъема С$210 монтажного блока, отремонти$
руйте разъем(ы) в случае необходимости.

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов
и перейдите к этапу 7.

ЭТАП 7. Измерение напряжения на разъеме
С=223 реле электростеклоподъемников

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

"ON" (зажигание включено).

(3) Измерьте напряжение между клеммой № 5

и "массой"

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Перейдите к Этапу 8.

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303798

Разъем: C=29
<Автомобили
с левым рулем>

AN

AC303814

Разъем: C=30
<Автомобили
с правым рулем>

AN

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C=223

AB

<Автомобили с левым рулем>

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Connector: C=223

AB

<Автомобили с правым рулем>

AC303983

Разъем: СD223
(Вид со стороны
монтажного блока)

AB

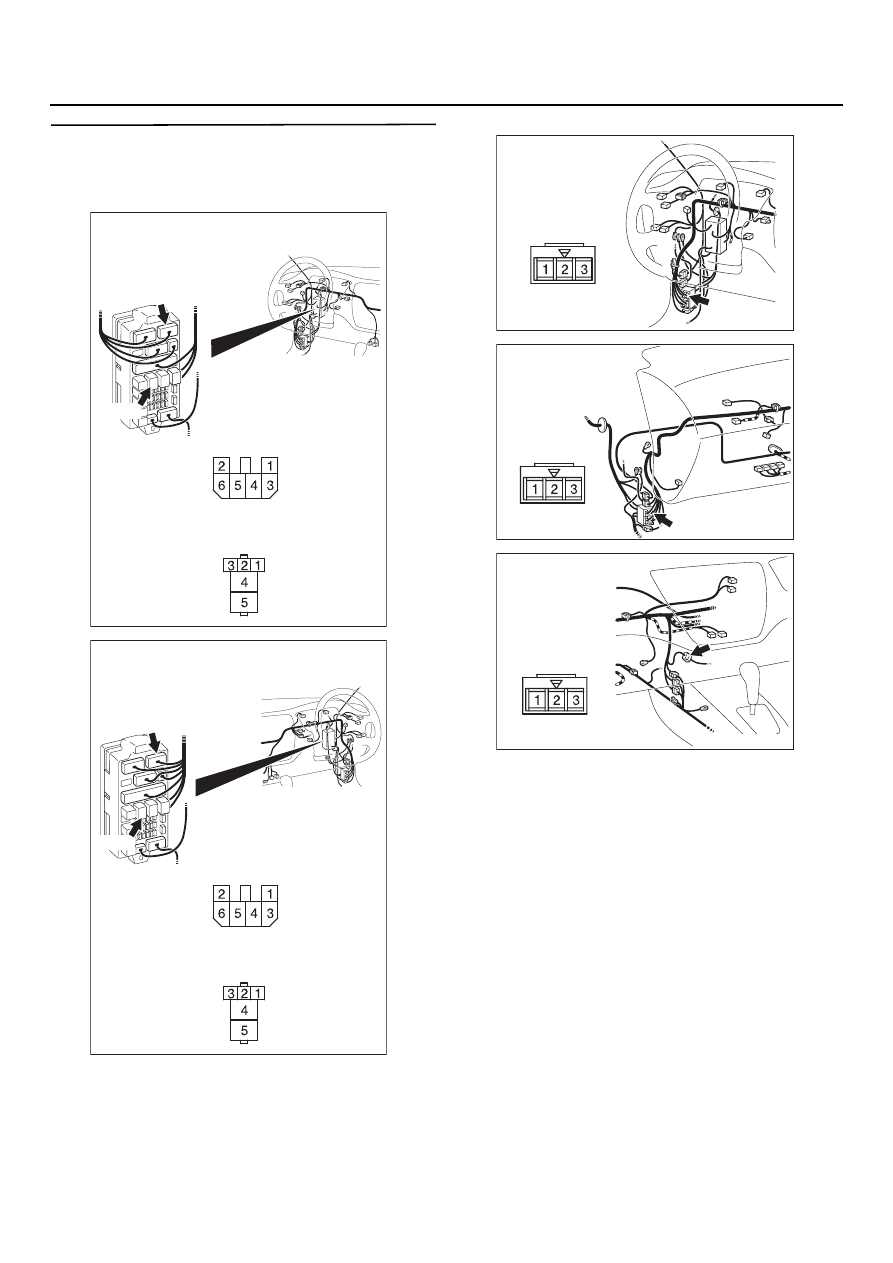

54B

-102

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 8. Проверка состояния жгута проводов
между разъемом С=223 (клемма № 5) реле
электростеклоподъемников и плавкой
вставкой (5)

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C$21 <Автомобили с
левым расположением органов управления>,
разъем C$121 <Автомобили с правым
расположением органов управления>, разъем
C$138 <Автомобили с правым расположением
органов управления> и разъем С$210
монтажного блока, отремонтируйте разъем(ы),
в случае необходимости.

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303809

Монтажный блок (вид спереди)

Разъемы: C=210, C=223

Разъем СD210 D вид со стороны
жгута проводов

Разъем СD223 D вид со стороны
монтажного блока

CD223

CD210

AB

<LHD>

AC303823

Монтажный блок (вид спереди)

Разъемы: C=210, C=223

Разъем СD210
(вид со стороны
жгута проводов)

Разъем СD223
(вид со стороны
монтажного блока)

CD223

CD210

AB

<Автомобили с правым рулем>

AC303798

Разъем: C=21
<Автомобили
с левым рулем>

AB

AC303816

Разъем: C=121

AB

<Автомобили
с правым рулем>

AC303818

Разъем: C=138

AB

<Автомобили
с правым рулем>

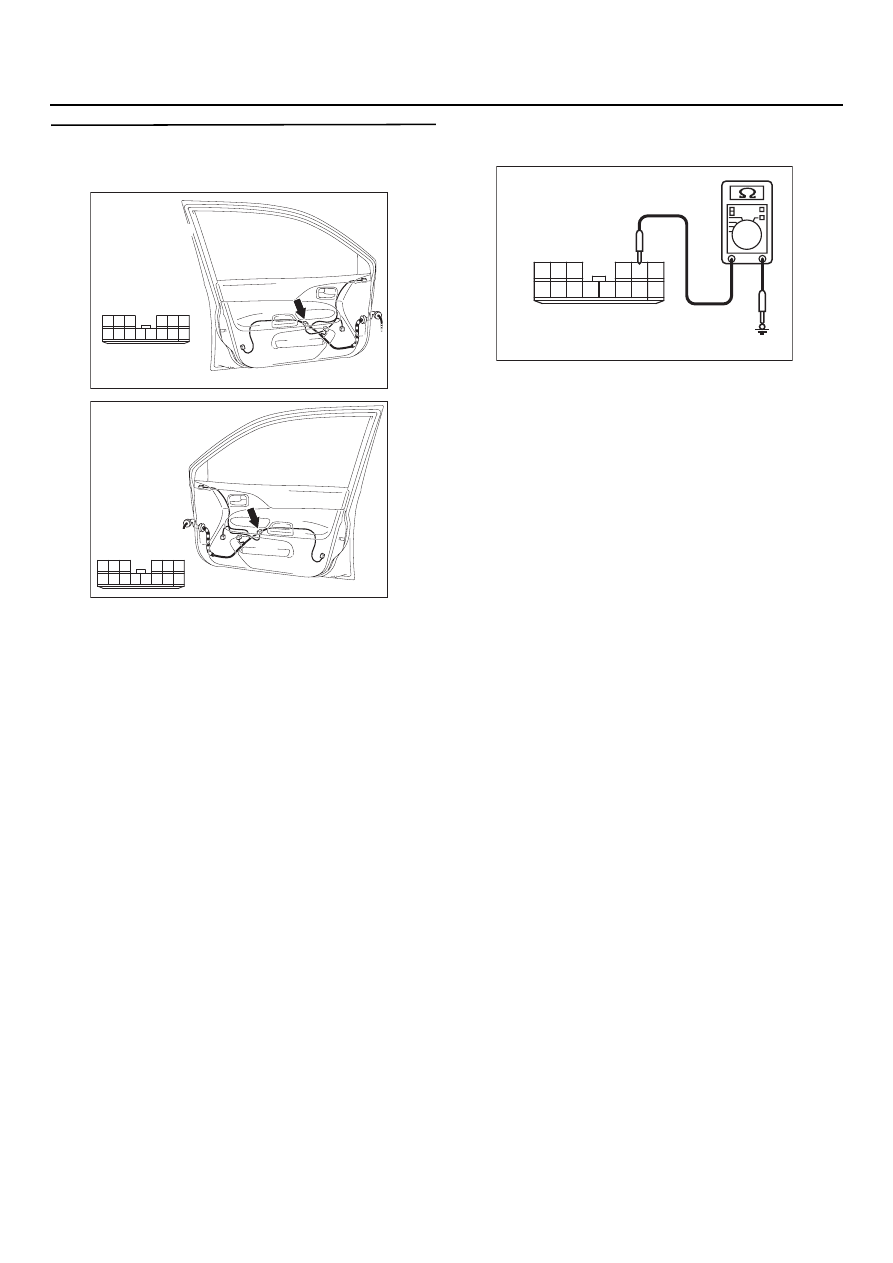

54B

-103

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 9. Измерение напряжения на разъеме
Е=05 главного переключателя
электростеклоподъемников

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой

№ 2 и "массой"

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 11.

НЕТ :

Перейдите к Этапу 10.

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

AC304116

Разъем: ЕD05
(Вид со стороны
жгута проводов)

AB
