Mitsubishi Lancer / Lancer Wagon. Руководство - часть 225





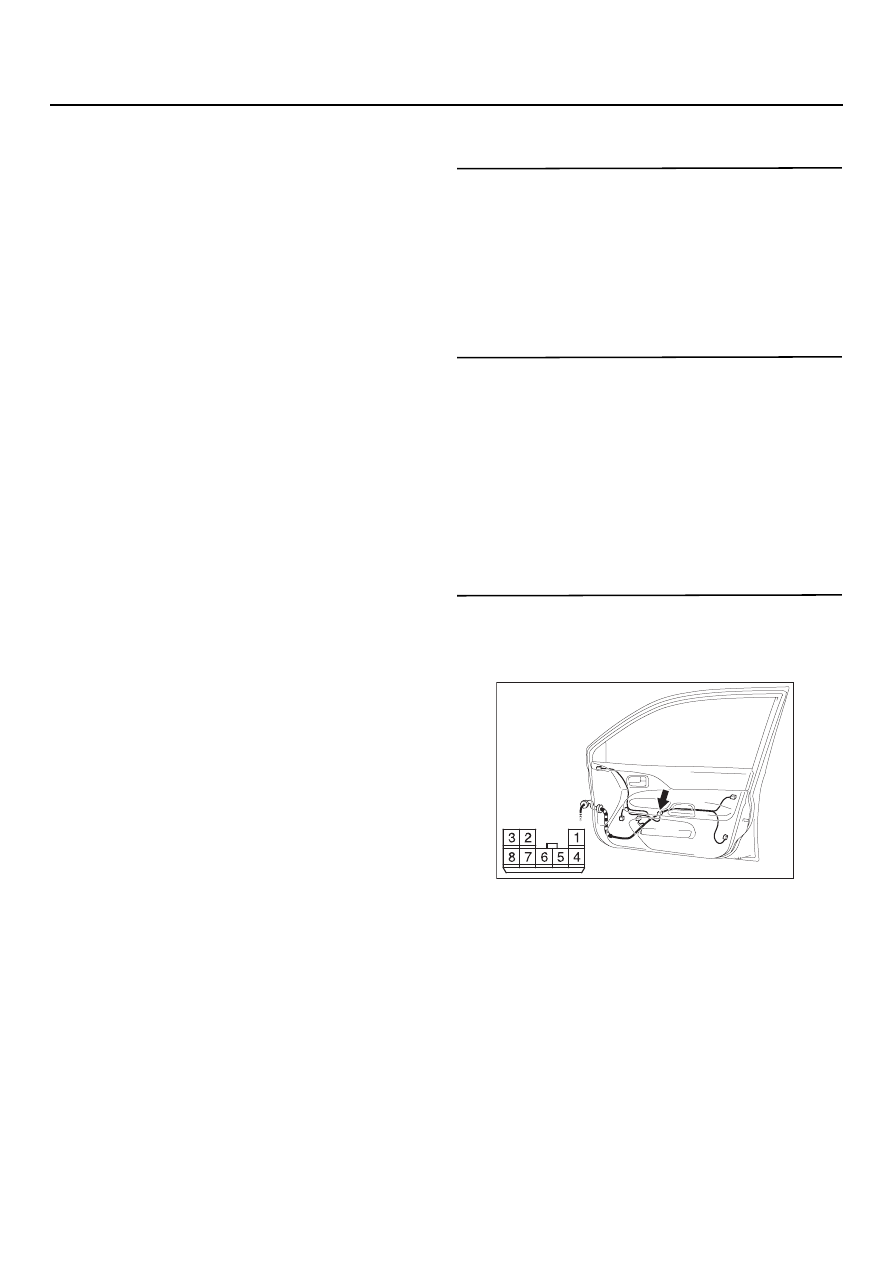

54B

-120

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стекла дверей переднего и задних
пассажиров не перемещаются соответстD
вующим вспомогательным переключателем,
то возможны неисправности вспомогательных
переключателей или электродвигателей
стеклоподъемников.

Возможные причины

Неисправность вспомогательного
переключателя электростеклоподъемника
передней правой двери <Автомобили
с левым расположением органов
управления>, вспомогательного переклюD
чателя электростеклоподъемника передней
левой двери <Автомобили с правым
расположением органов управления>,
вспомогательного переключателя электроD
стеклоподъемника задней правой двери или
вспомогательного переключателя
электростеклоподъемника задней левой
двери.

Неисправность электродвигателя
стеклоподъемника передней правой двери
<Автомобили с левым расположением
органов управления>, электродвигателя
стеклоподъемника передней левой двери
<Автомобили с правым расположением
органов управления>, электродвигателя
стеклоподъемника задней правой двери или
электродвигателя стеклоподъемника
передней левой двери.

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка главного переключателя
электростеклоподъемника.
Убедитесь, что переключатель блокировки
стеклоподъемников выключен.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Выключите переключатель блокировки
электростеклоподъемников.

ЭТАП 2. Определение места неисправности

B: Который из электростеклоподъемников

не работает?
Дверь переднего пассажира <Автомобили
с левым расположением органов
управления> :

Перейдите к Этапу 3.

Дверь переднего пассажира <Автомобили
с правым расположением органов
управления> :

Перейдите к Этапу 12.

Задняя правая дверь :

Перейдите к Этапу 21.

Задняя левая дверь :

Перейдите к Этапу 30.

ЭТАП 3. Проверка разъема: Разъем Е=14
вспомогательного переключателя
электростеклоподъемника передней
правой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Отремонтируйте разъем.

AC303939

Разъем: E=14

Вид
со строны
жгута
проводов

AB

<Автомобили
с левым рулем>

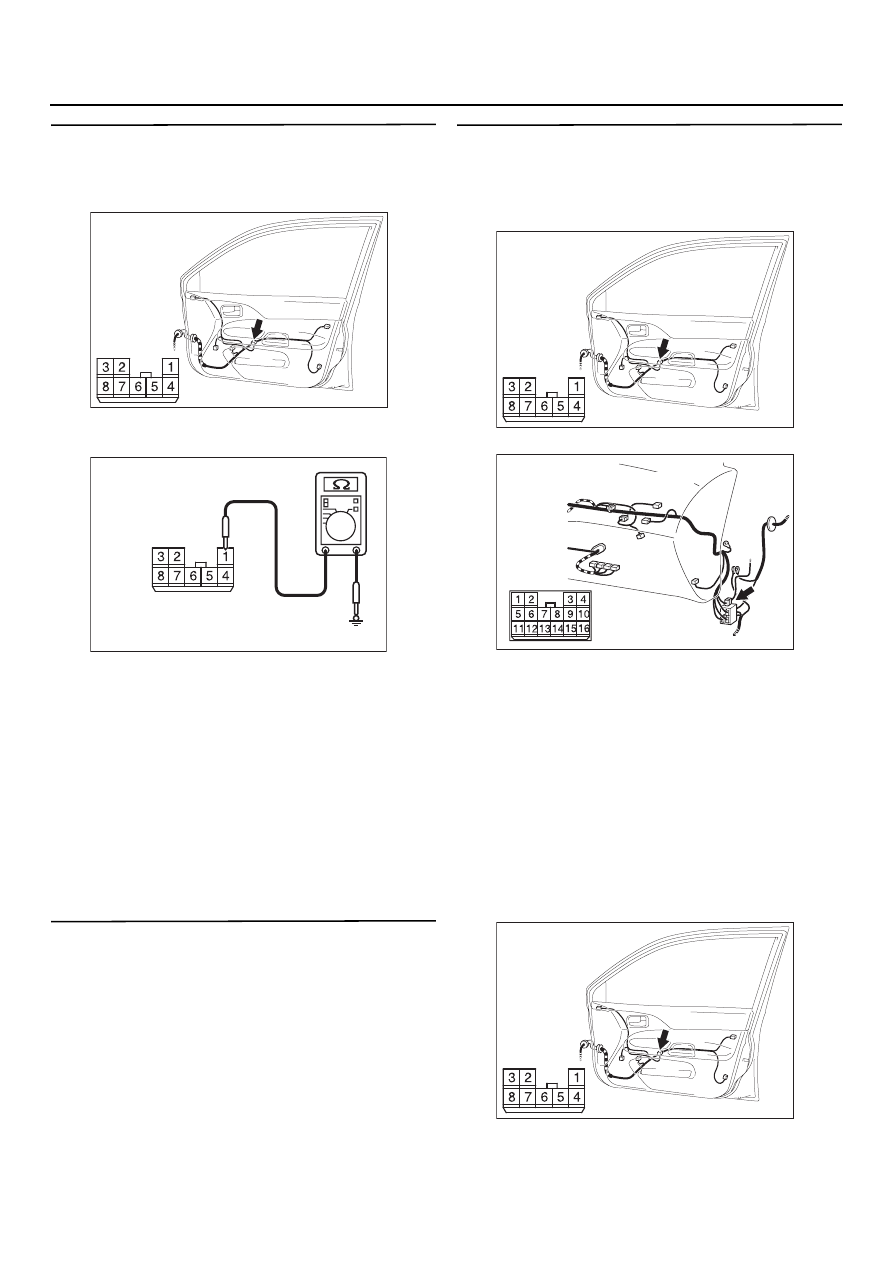

54B

-121

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 4. Измерение сопротивления
на разъеме Е=14 вспомогательного
переключателя электростеклоподъемника
передней правой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой

№ 1 и "массой"

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Перейдите к Этапу 5.

ЭТАП 5. Проверка состояния проводки
от разъема Е=14 (клемма № 1)
вспомогательного переключателя
электростеклоподъемника передней
правой двери до "массы"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C$112, отремонтируйте
его, в случае необходимости.

Проверьте состояние линии заземления
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 6. Измерение напряжения на разъеме
Е=14 вспомогательного переключателя
электростеклоподъемника передней
правой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

AC303939

Разъем: E=14

Вид
со строны
жгута
проводов

AB

<Автомобили
с левым рулем>

AC303981

Разъем ЕD14
(вид со стороны жгута проводов)

AC

AC303939

Разъем: E=14

Вид
со строны
жгута
проводов

AB

<Автомобили
с левым рулем>

AC303804 AS

Разъем: C=112
<Автомобили с левым рулем>

AC303939

Разъем: E=14

Вид
со строны
жгута
проводов

AB

<Автомобили
с левым рулем>

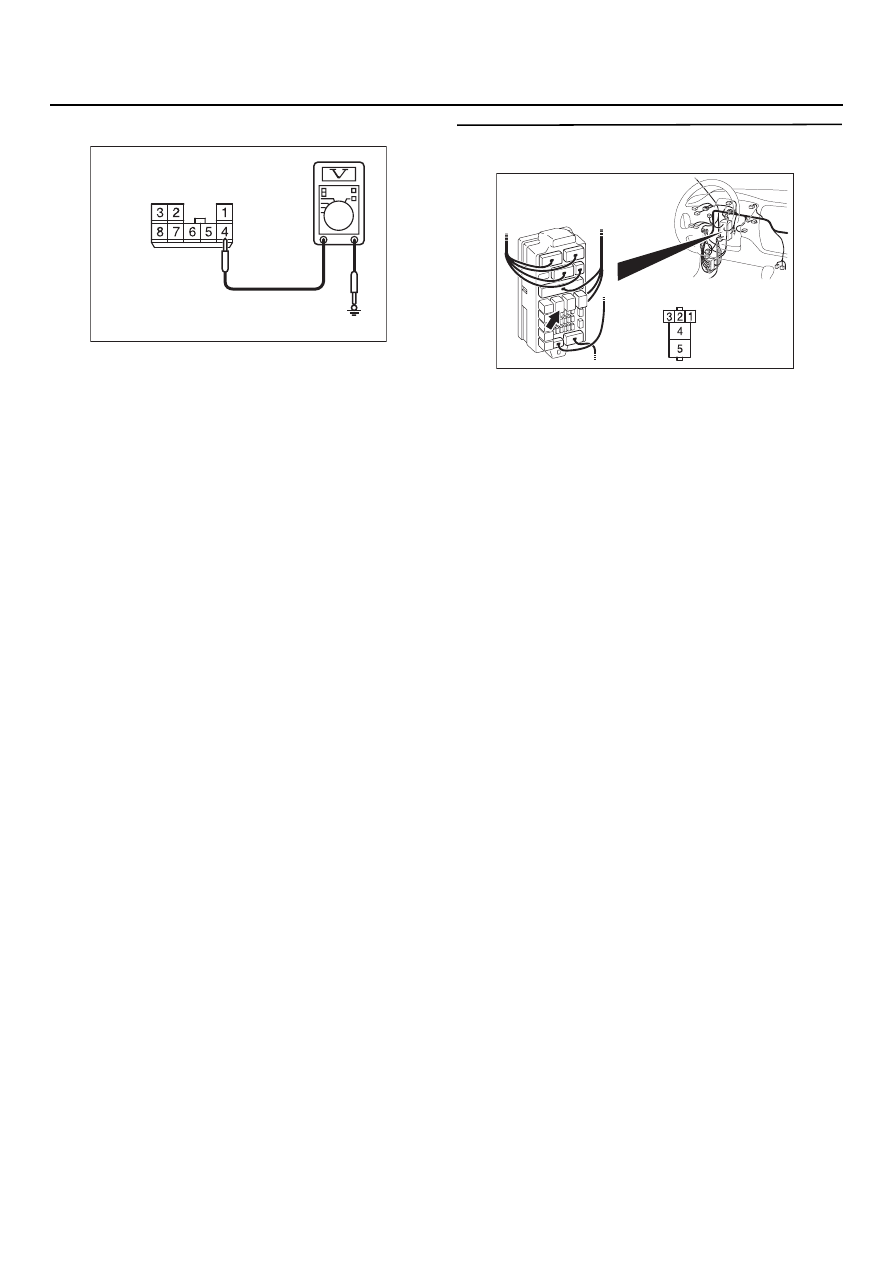

54B

-122

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

"ON" (зажигание включено).

(3) Измерьте напряжение между клеммой № 4

и "массой"

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Перейдите к Этапу 7.

ЭТАП 7. Проверка разъема: Разъем С=223
реле электростеклоподъемника

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте разъем.

AC303982

Разъем ЕD14
(вид со стороны жгута проводов)

AC

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C=223

AB

<Автомобили с левым рулем>

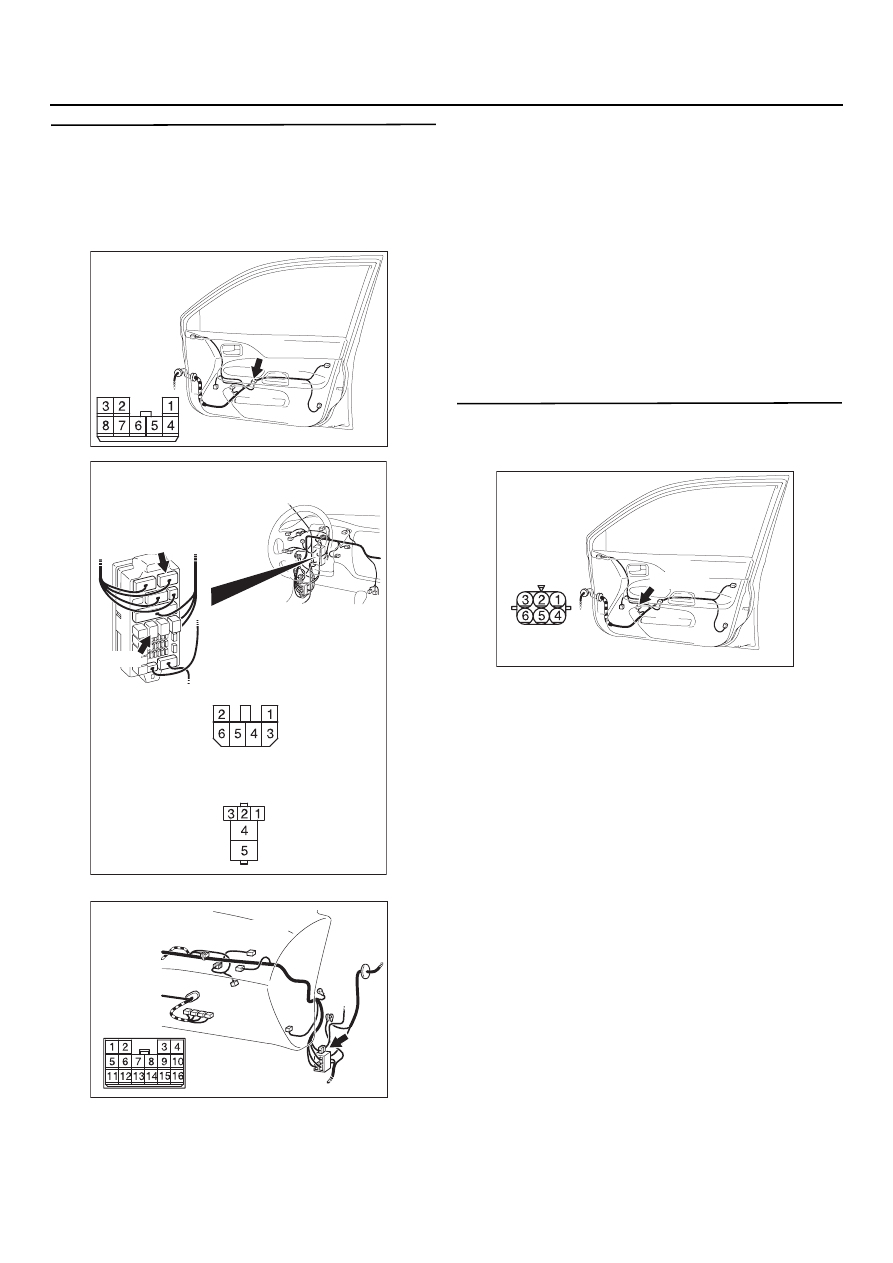

54B

-123

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 8. Проверка состояния проводки
от разъема Е=14 (клемма № 4)
вспомогательного переключателя
электростеклоподъемника передней
правой двери до разъема С=223 (клемма
№ 4) реле электростеклоподъемника

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С$112
и разъема C$210 монтажного блока, отремонти$
руйте его, в случае необходимости.

Проверьте состояние линии питания на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Проверка разъема: Разъем Е=15
электродвигателя стеклоподъемника
передней правой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 10.

НЕТ :

Отремонтируйте разъем.

AC303939

Разъем: E=14

Вид
со строны
жгута
проводов

AB

<Автомобили
с левым рулем>

AC303809

Монтажный блок (вид спереди)

Разъемы: C=210, C=223

Разъем СD210 D вид со стороны
жгута проводов

Разъем СD223 D вид со стороны
монтажного блока

CD223

CD210

AB

<LHD>

AC303804 AS

Разъем: C=112
<Автомобили с левым рулем>

AC303939

Разъем: E=15

Вид со стороны
жгута проводов

ED15(GR)

AC

<Автомобили
с левым рулем>
