МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

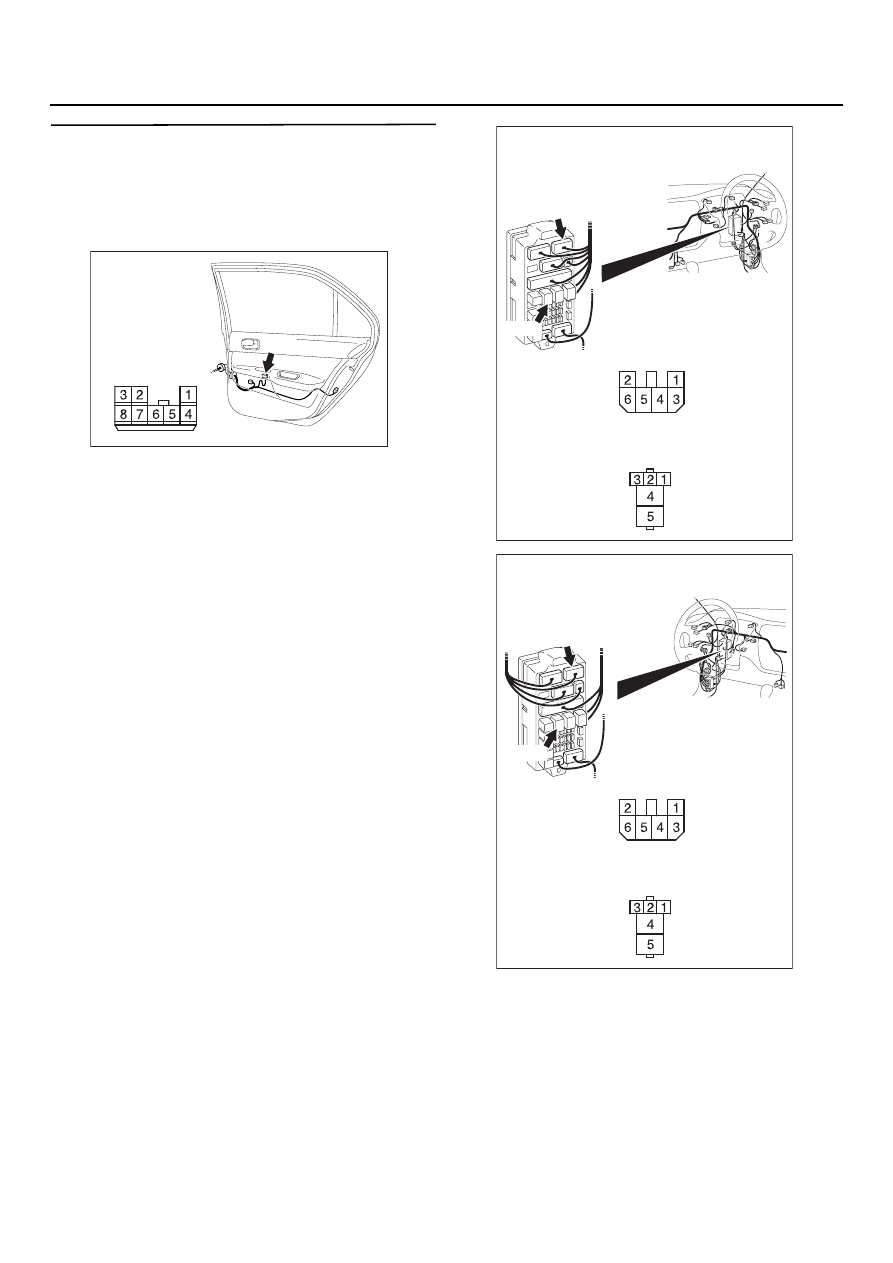

ЭТАП 26. Проверка состояния проводки
от разъема Е=18 (клемма № 4)
вспомогательного переключателя
электростеклоподъемника передней
правой двери до разъема С=223
(клемма № 4) электростеклоподъемника

NOTE:

AC303941

Разъем: E=18

AB

Вид со строны
жгута проводов

AC303823

Монтажный блок (вид спереди)

Разъемы: C=210, C=223

Разъем СD210
(вид со стороны
жгута проводов)

Разъем СD223
(вид со стороны
монтажного блока)

CD223

CD210

AB

<Автомобили с правым рулем>

AC303809

Монтажный блок (вид спереди)

Разъемы: C=210, C=223

Разъем СD210 D вид со стороны
жгута проводов

Разъем СD223 D вид со стороны
монтажного блока

CD223

CD210

AB

<LHD>

54B

-133

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов C$119
<Автомобили с левым расположением органов
управления>, C$23 <Автомобили с левым
расположением органов управления>,
и разъема С$210 монтажного блока, отремонти$
руйте разъем(ы) в случае необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303804

Разъем: C=119
<Автомобили
с левым рулем>

AQ

AC303814

Разъем: C=23
<Автомобили
с правым рулем>

AP

AC303869

Разъем: D=03

AB

<Седан = автомобили
с левым рулем>

AC303875 AG

Разъем: D=03
<Седан = автомобили
с правым рулем>

AC303915

Разъем: D=03

AC

<Универсал=автомобили
с левым рулем>

AC303921

Разъем: D=03

AB

<Универсал = автомобили
с правым рулем>

54B

-134

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

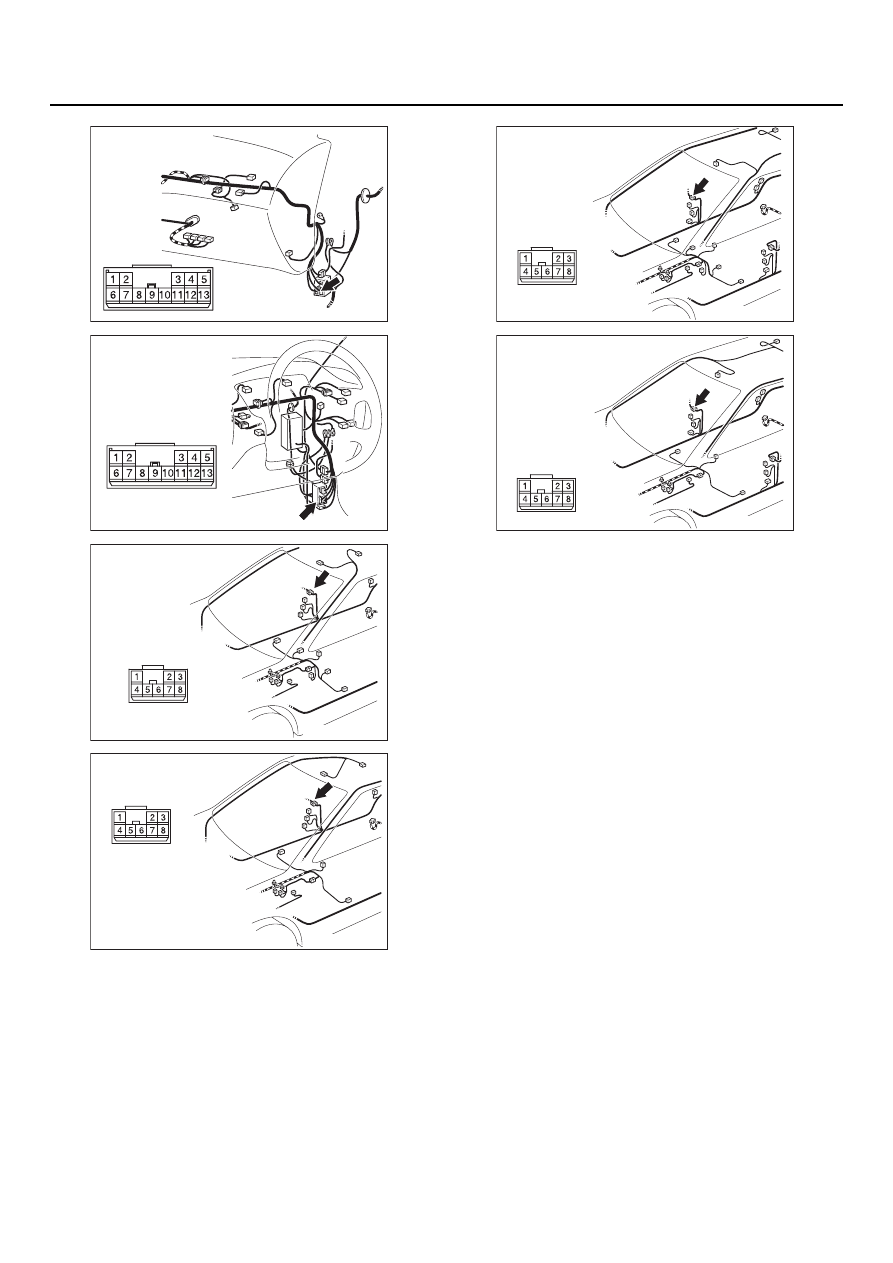

ЭТАП 27. Проверка разъема: Разъем Е=19
электродвигателя стеклоподъемника
задней правой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 28.

НЕТ :

Отремонтируйте разъем.

ЭТАП 28. Проверка состояния жгута
проводов от разъема Е=19 (клеммы № 1 и 4)
электродвигателя стеклоподъемника
задней правой двери до разъема Е=18
(клеммы № 5 и 7) вспомогательного
переключателя электростеклоподъемников
задней правой двери

•

Проверьте состояние входной и выходной
линий на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 29.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 29. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
задней правой двери, убедитесь в том, что
стекло двери переднего пассажира может
перемещаться этим переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника задней правой
двери.

(2) Проверьте, чтобы убедиться, что стекло

задней правой двери может перемещаться
вспомогательным переключателем этой
двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника задней правой
двери.

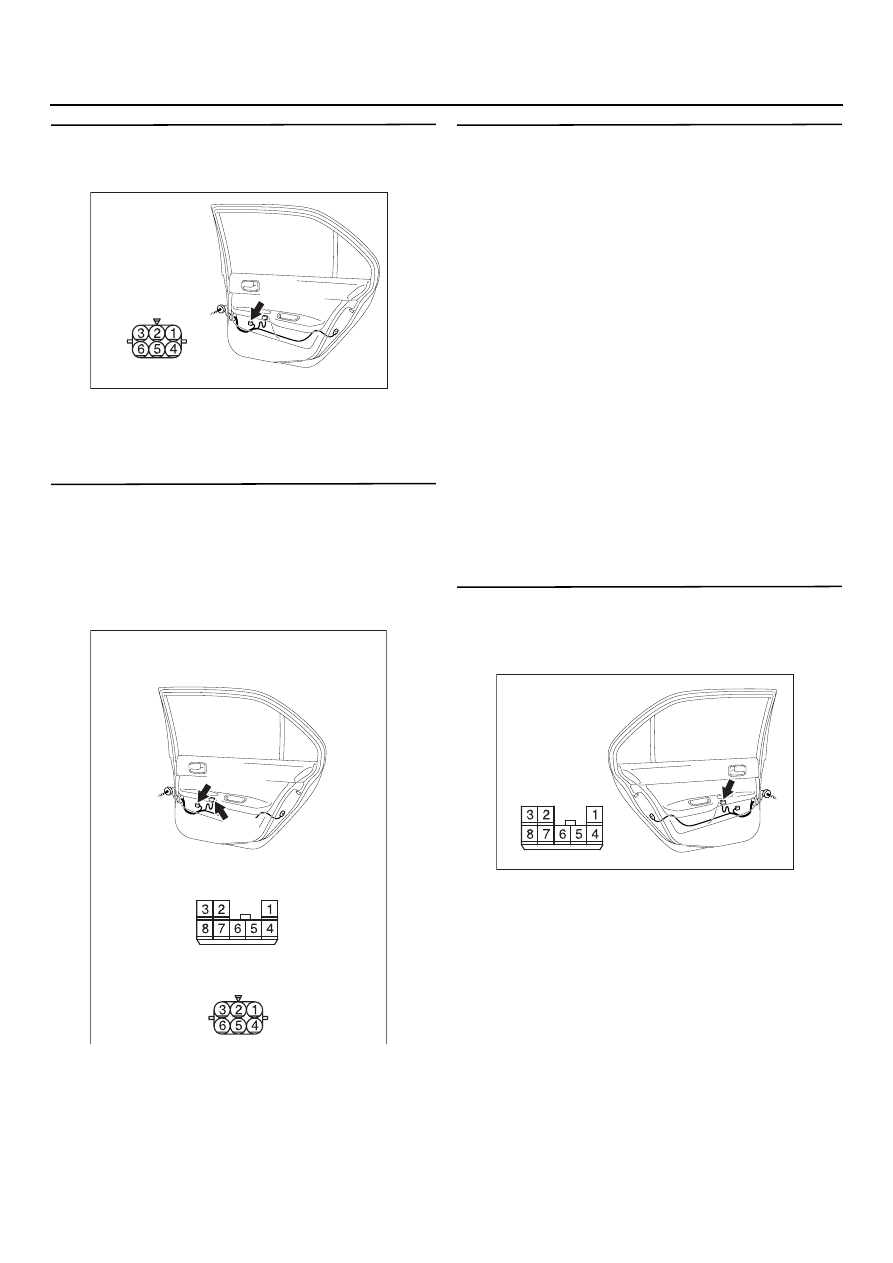

ЭТАП 30. Проверка разъема: Разъем Е=18
вспомогательного переключателя
электростеклоподъемника задней левой
двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 31.

НЕТ :

Отремонтируйте разъем.

AC303941

Разъем: E=19

AC

Вид со стороны
жгута проводов

ED19(GR)

AC303942

Разъемы: E=18, E=19

Разъем ЕD18 D вид со стороны
жгута проводов

Разъем ЕD19 D вид со стороны
жгута проводов

ED18

ED19(GR)

AB

AC303937

Разъем: E=08

AB

Вид со строны
жгута проводов

54B

-135

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

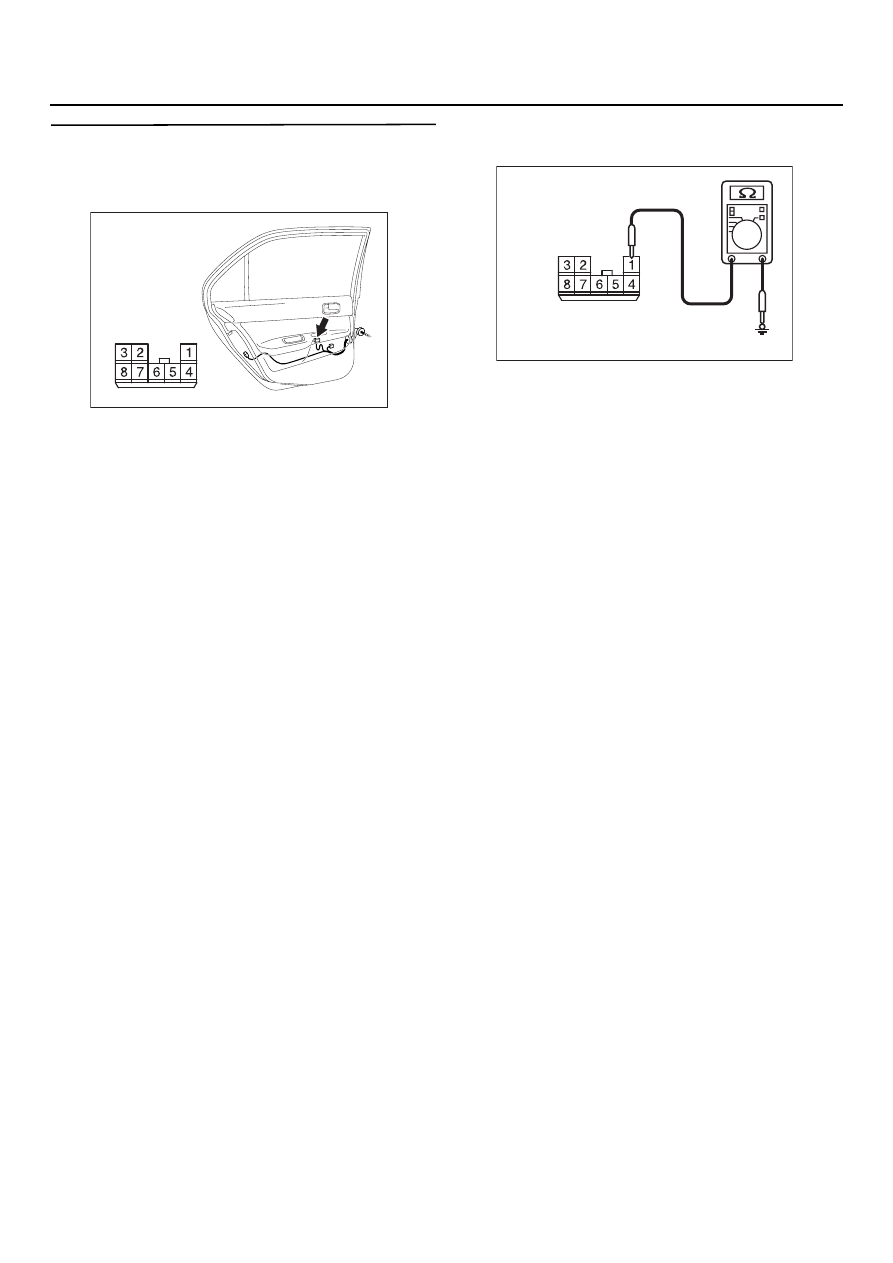

ЭТАП 31. Измерение сопротивления
на разъеме Е=18 вспомогательного
переключателя электростеклоподъемника
задней левой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой

№ 1 и "массой"

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 33.

НЕТ :

Перейдите к Этапу 32.

AC303937

Разъем: E=08

AB

Вид со строны
жгута проводов

AC303981

Разъем: ЕD08
(Вид со стороны жгута проводов)

AB
