МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 37. Проверка состояния жгута
проводов от разъема Е=07 (клеммы № 1 и 4)
электродвигателя стеклоподъемника
задней левой двери до разъема Е=08
(клеммы № 5 и 7) вспомогательного
переключателя электростеклоподъемников
задней левой двери

•

Проверьте состояние входной и выходной
линий на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 38.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 38. Повторная проверка системы.
После замены вспомогательного
переключателя электростеклоподъемника
задней левой двери, убедитесь в том, что стекло
задней левой двери может перемещаться этим
переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника задней левой
двери.

(2) Проверьте, чтобы убедиться, что стекло

задней левой двери может перемещаться
вспомогательным переключателем этой
двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника задней левой двери.

AC303938

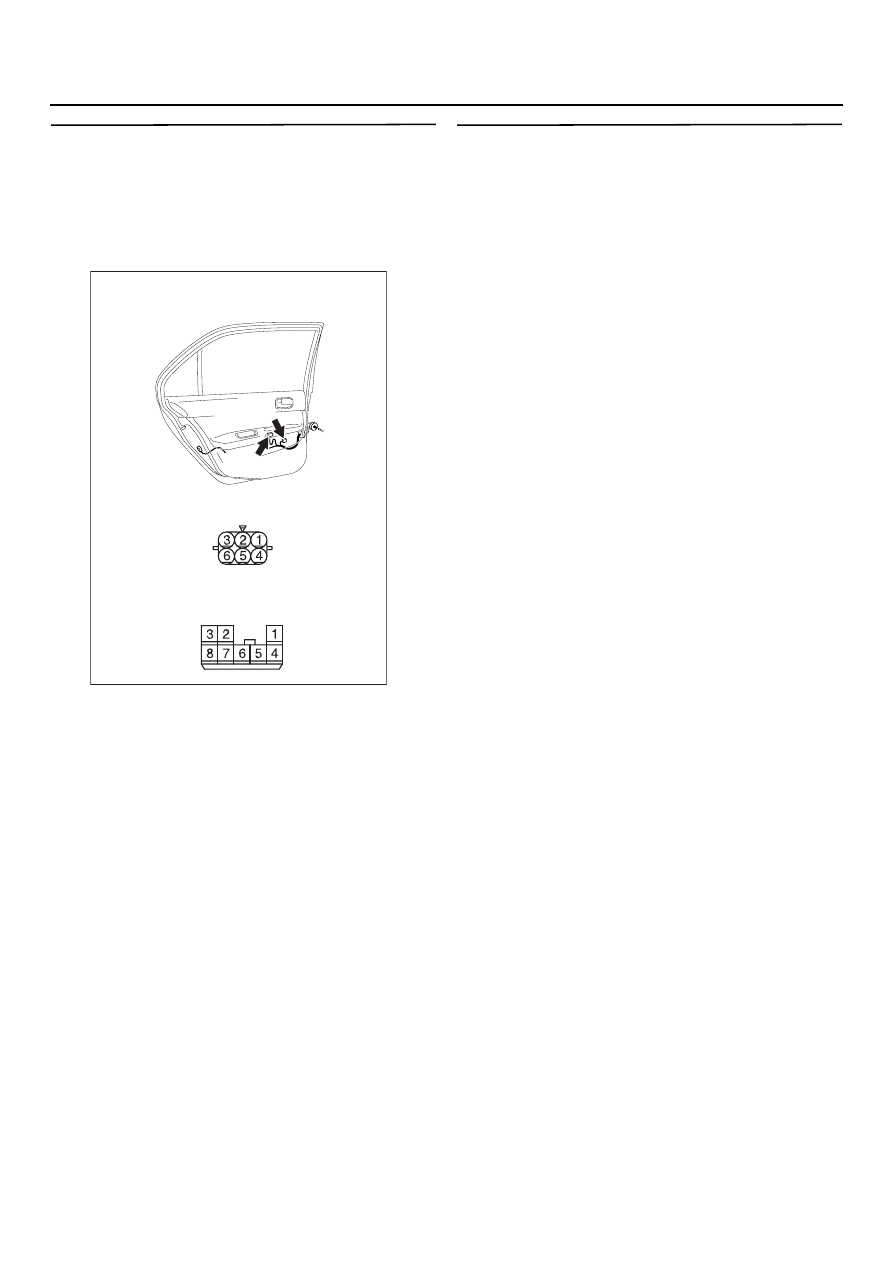

Разъемы: E=07, E=08

Разъем ЕD07 D вид со стороны
жгута проводов

Разъем ЕD08 D вид со стороны
жгута проводов

ED08

ED07(GR)

54B

-141

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ D=4: Стекло двери(ей) переднего и/или задних пассажиров
не работают от главного переключателя стеклоподъемников

Передняя
правая
дверь

Задняя
правая
дверь

ПЕРЕКЛЮЧАТЕЛЬ

ЗАМКА ДВЕРИ

Задняя
левая
дверь

Главный
переключатель
электростеклоD
подъемников

Цветовая кодировка проводов
B : Черный LG : БледноDзеленый G : Зеленый L : Синий W : Белый Y : Желтый SB : Голубой
BR : Коричневый O : Оранжевый GR : Серый R : Красный P : Розовый V : Фиолетовый

ЭБУ (CPU)

Вспомогательный переключатель
электростеклоподъемника передней
правой двери

Вспомогательный переключатель
электростеклоподъемника задней
левой двери

Вспомогательный переключатель
электростеклоподъемника задней
правой двери

Электронный блок управления (CPU)

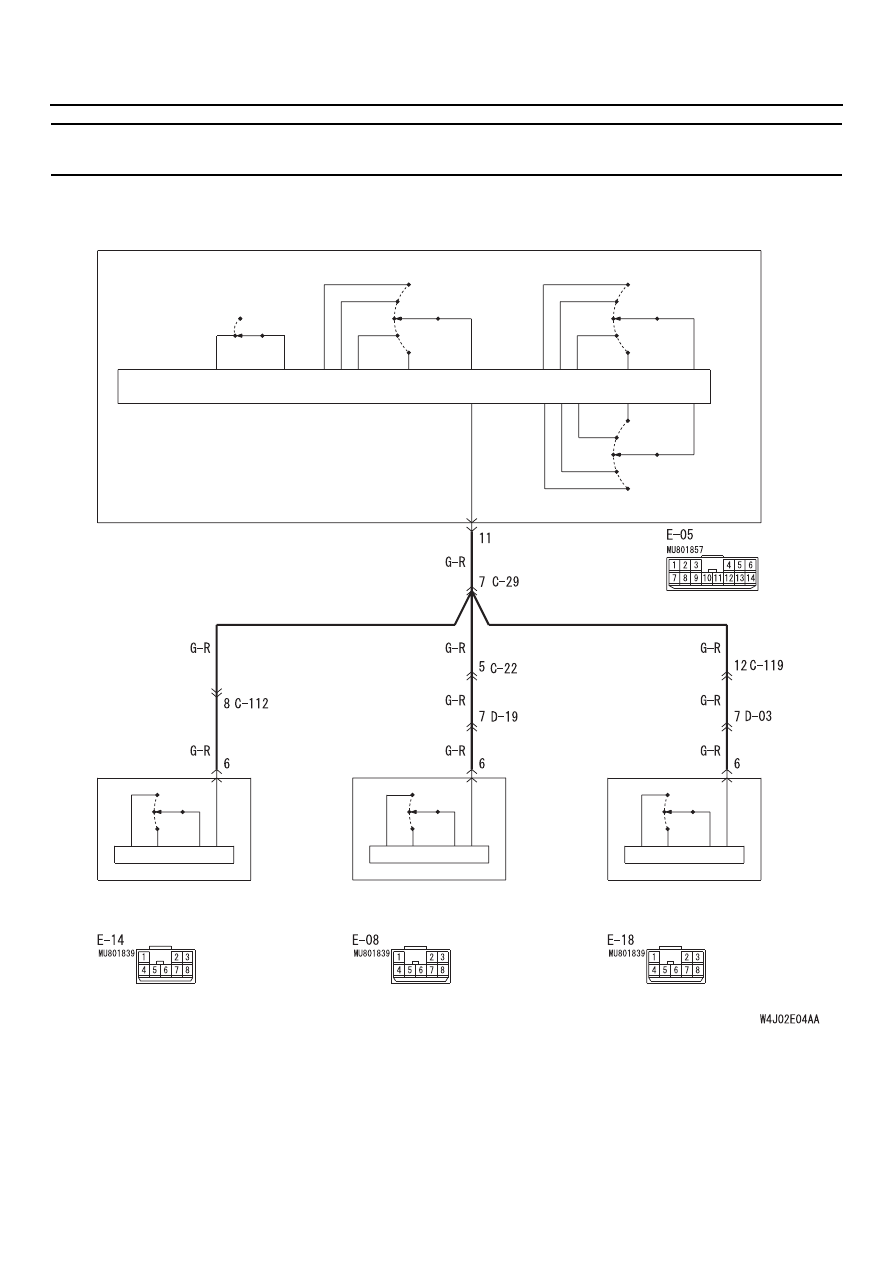

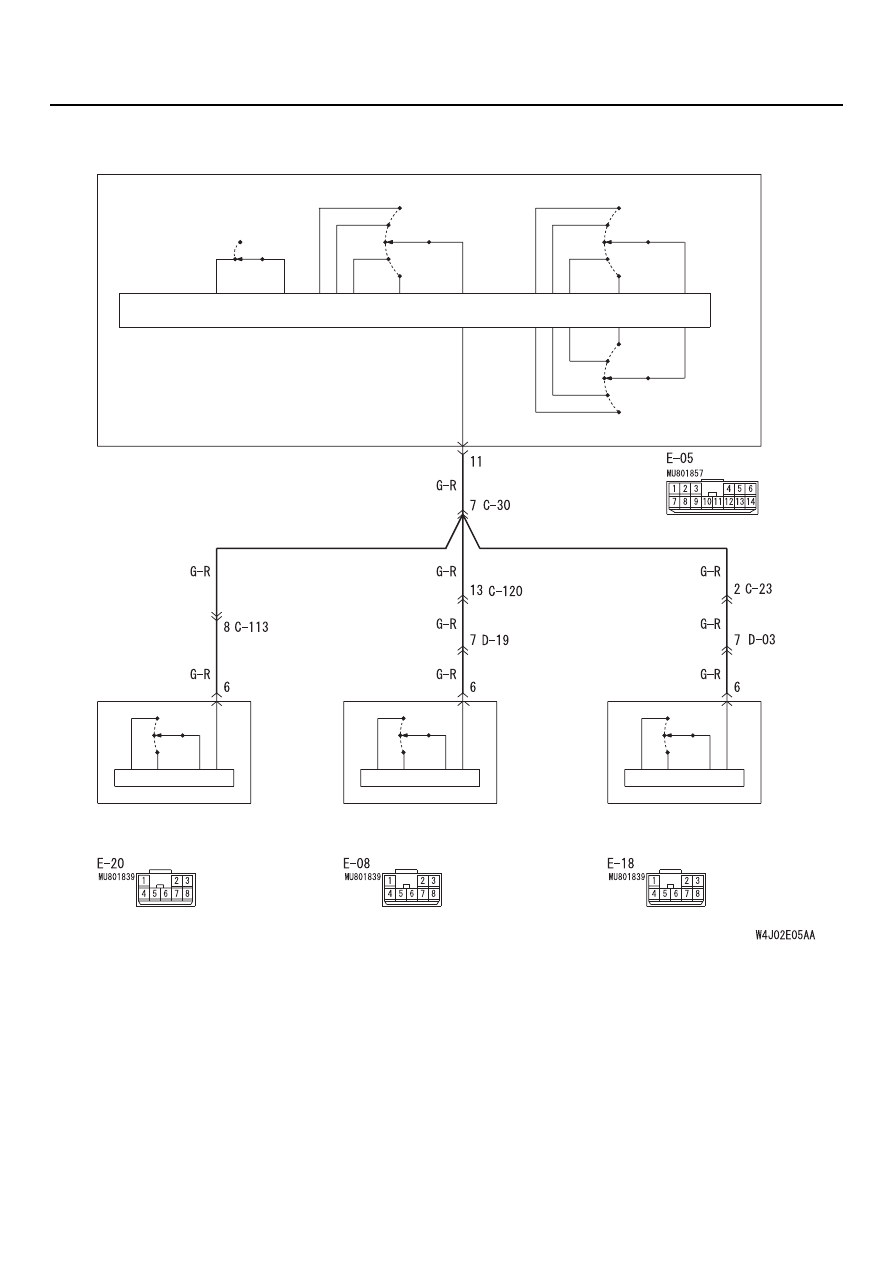

Цепь электростеклоподъемника (автомобили с левым расположением органов управления)

ЗАБЛОКИD
РОВАННО

РАЗБЛОКИD
РОВАННО

Автоматически вверх

ВВЕРХ

ВНИЗ

АвтоматиD

чески вниз

Автоматически вверх

ВВЕРХ

ВНИЗ

АвтоматиD

чески вниз

АвтоматиD
чески вверх

ВВЕРХ

ВНИЗ

ВВЕРХ

ВНИЗ

54B

-142

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Передняя
левая
дверь

Задняя
правая
дверь

ПЕРЕКЛЮЧАТЕЛЬ

ЗАМКА ДВЕРИ

Электронный блок управления (CPU)

Задняя
левая
дверь

Главный
переключатель
электростеклоD
подъемника

ЭБУ (CPU)

Вспомогательный
переключатель
передней левой двери

Вспомогательный
переключатель задней
левой двери

Вспомогательный
переключатель задней
правой двери

Цепь электростеклоподъемника (автомобили с левым расположением органов управления)

ЗАБЛОКИD
РОВАННО

РАЗБЛОКИD
РОВАННО

Автоматически вверх

АвтоматиD
чески вверх

ВВЕРХ

ВНИЗ

АвтоматиD
чески вниз

ВВЕРХ

ВНИЗ

ВВЕРХ

ВНИЗ

ВВЕРХ

ВНИЗ

54B

-143

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стекла дверей переднего и задних
пассажиров не перемещаются соответстD
вующим переключателем, то возможны
неисправности главного переключателя или
соответствующего(их) вспомогательного(ых)
переключателя(ей)
электростеклоподъемника(ов).

Возможные причины

•

Неисправность главного переключателя
электростеклоподъемников.

•

Неисправность вспомогательного
переключателя электростеклоподъемника
передней правой двери <Автомобили
с левым расположением органов
управления>, вспомогательного переклюD
чателя электростеклоподъемника передней
левой двери <Автомобили с правым
расположением органов управления>,
вспомогательного переключателя электроD
стеклоподъемника задней правой двери
или вспомогательного переключателя
электростеклоподъемника задней левой
двери.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка главного переключателя
электростеклоподъемника
Проверьте, чтобы убедиться, что стекло двери
водителя перемещается главным
переключателем электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Обратитесь к методике проверки DD2
"Стекло двери водителя не перемеD
щается главным переключателем
электростеклоподъемника
<Автомобили с левым расположением
органов управления>",

CTP. 54B-109

Обратитесь к методике проверки DD2
"Стекло двери водителя не перемеD
щается главным переключателем
электростеклоподъемника
<Автомобили с правым расположением
органов управления>",

CTP. 54B-113

ЭТАП 2. Проверка вспомогательного
переключателя электростеклоподъемника
Убедитесь в том, что стекло каждой двери
перемещается соответствующим вспомогаD
тельным переключателем, при выключенной
блокировке электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Обратитесь к методике проверки DD3:
Стекло соответствующей(их) двери(ей)
не перемещается(ются) от вспомогаD
тельных переключателей стеклоD
подъемников переднего и задних
пассажиров",

CTP. 54B-117

ЭТАП 3. Определение места неисправности

B: Какое из окон дверей не перемещается

главным переключателем
электростеклоподъемников?
Дверь переднего пассажира <Автомобили
с левым расположением органов
управления> :

Перейдите к Этапу 4.

Дверь переднего пассажира <Автомобили
с правым расположением органов
управления> :

Перейдите к Этапу 7.

Задняя правая дверь :

Перейдите к Этапу 10.

Задняя левая дверь :

Перейдите к Этапу 13.
