Mitsubishi Lancer / Lancer Wagon. Руководство - часть 201

54B

-24

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

СОСТОЯНИЕ ДИАГНОСТИЧЕСКИХ
КОДОВ

Если подрулевой переключатель не реагирует
на запрос сигнала, посылаемого электронным
блоком управления системой ETACS (не менее
трех раз за секунду), то это вызывает появление
диагностического кода. Но, если подрулевой
переключатель принимает запрос сигнала
в течение одной секунды, электронный блок
управления прекращает высылать
диагностический код.

Возможные причины

•

Неисправность подрулевого переключателя.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Использование приборов MUT=II/III
для подтверждения наличия
диагностических кодов
(1) Замок зажигания: ON (зажигание включено)
(2) По завершении проверки, проверьте

не появился ли вновь диагностический
код № 12.

B: Появился ли диагностический код № 12?

ДА :

Перейдите к Этапу 5.

НЕТ :

Перейдите к Этапу 2.

ЭТАП 2. Проверка разъема: Разъем С=203
подрулевого переключателя

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 3. Измерение напряжения на разъеме
С=203 подрулевого переключателя

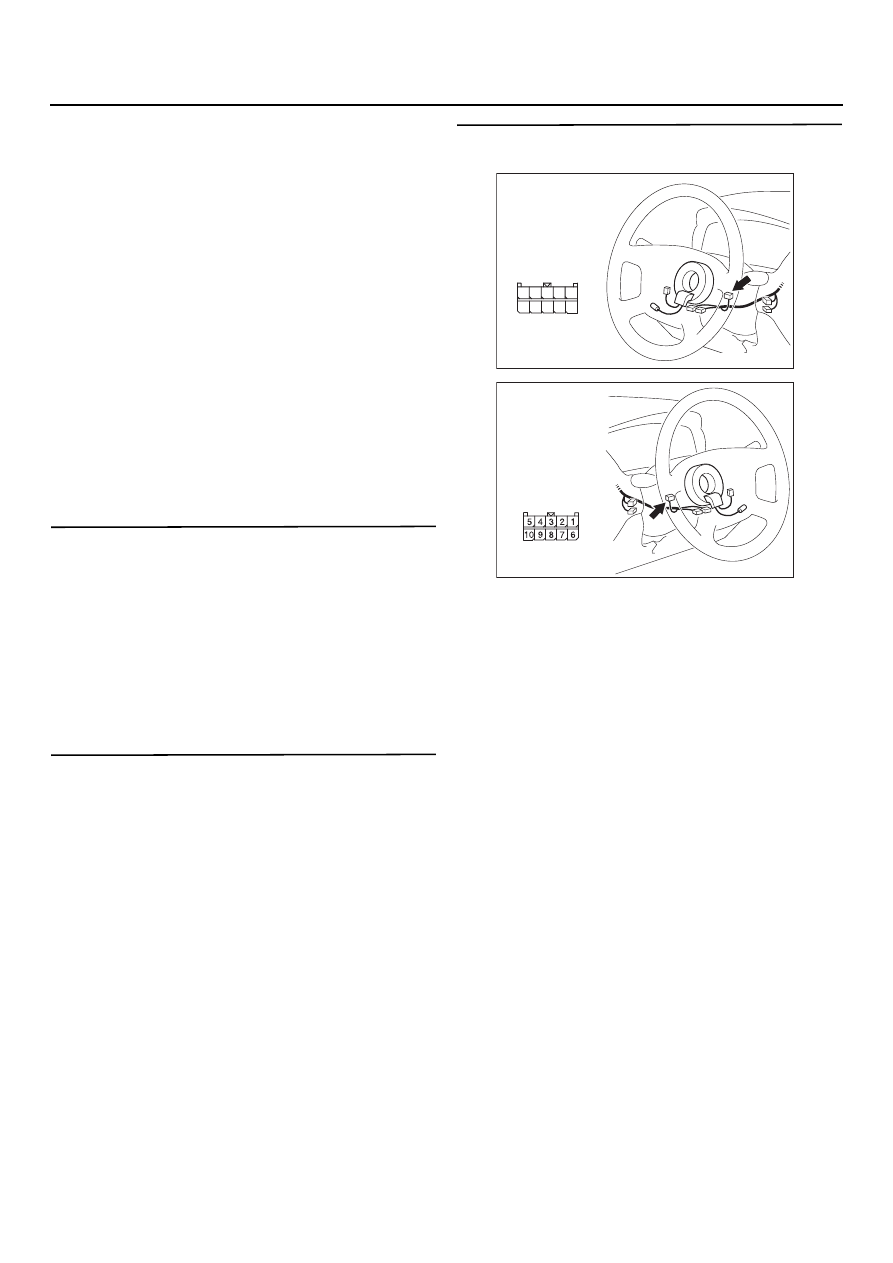

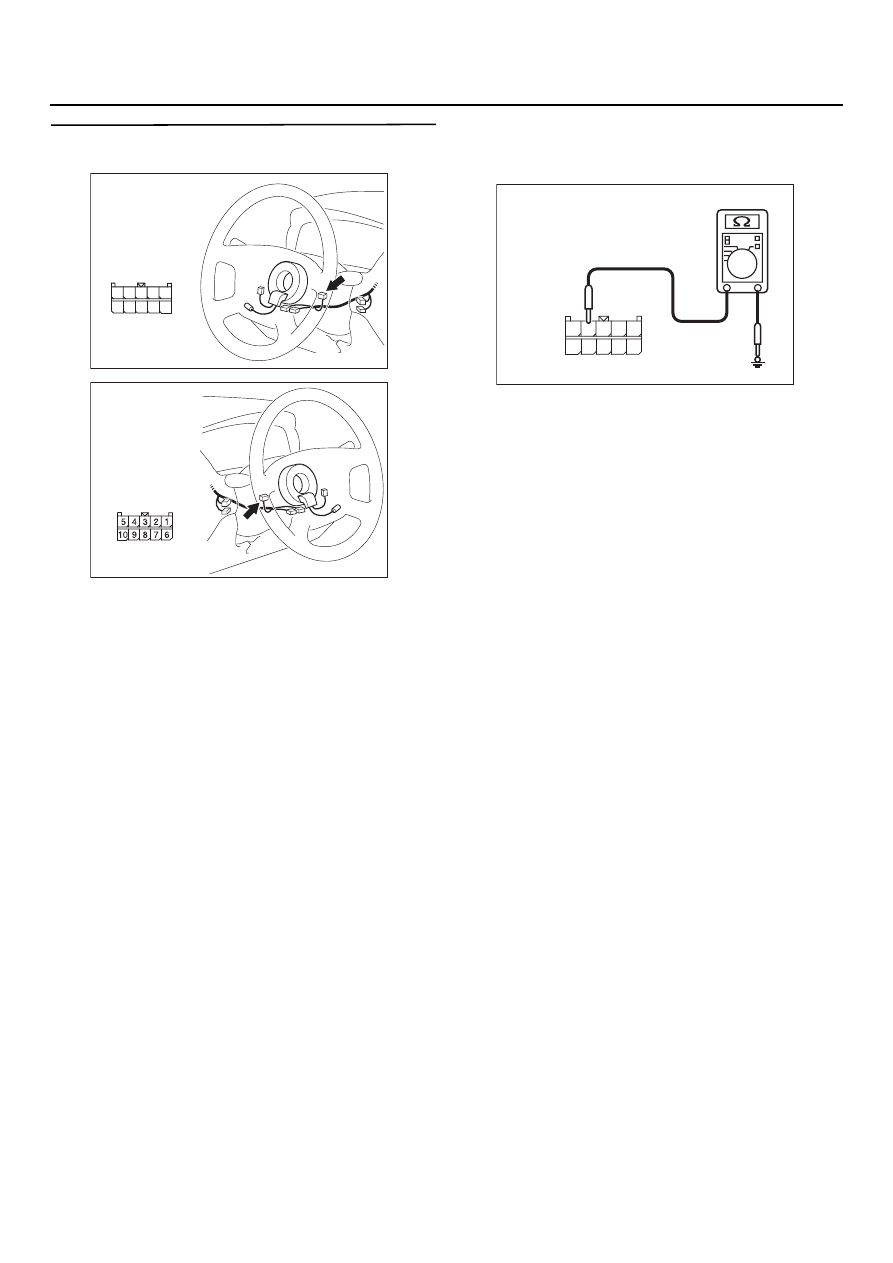

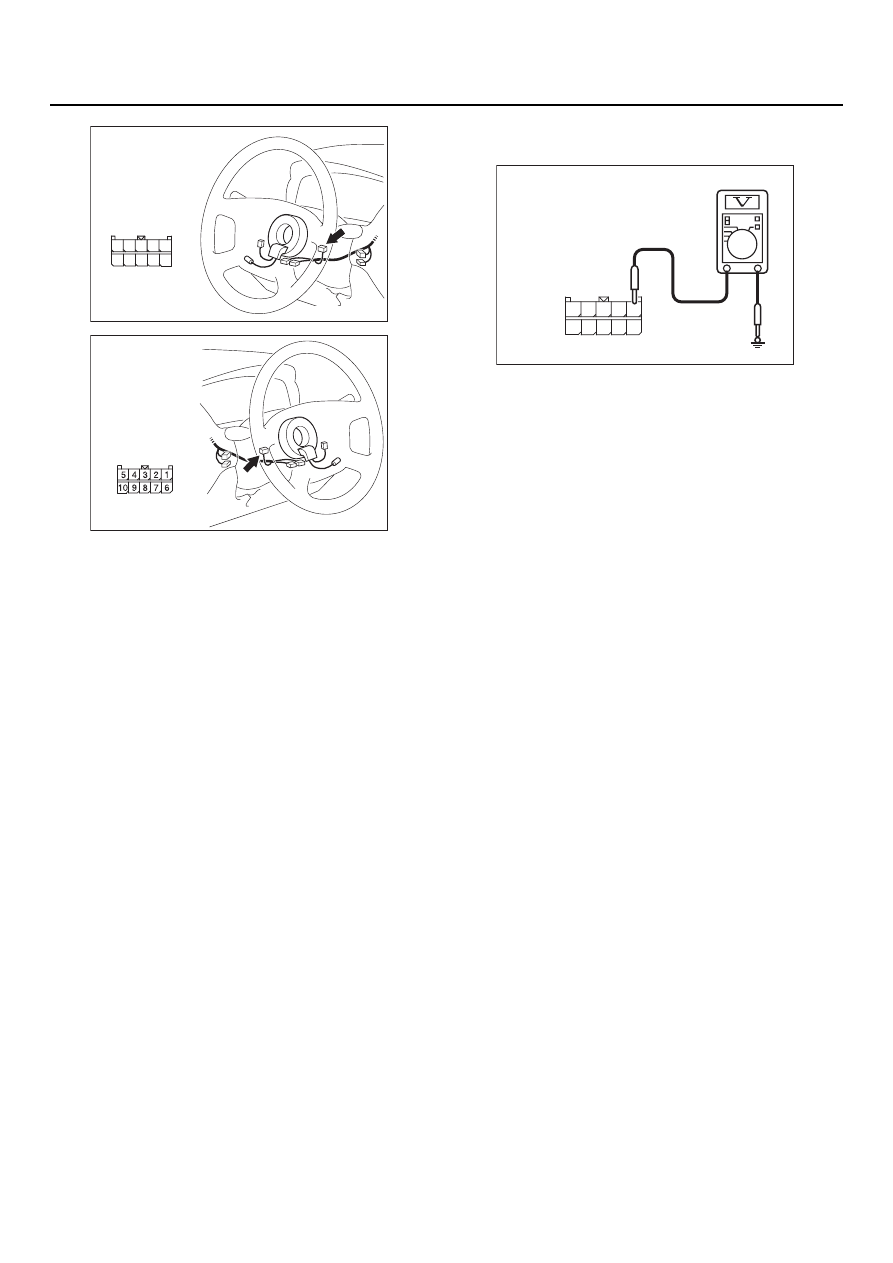

AC303806 AE

Разъем: C=203
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

10

5

6

7

9 8

3

4

2 1

AC303820 AC

Вид со стороны
жгута проводов

Разъем: C=203
<Автомобили
с правым рулем>

54B

-25

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

(1) Отсоедините разъем подрулевого

переключателя, измерения проводите
со стороны жгута проводов.

(2) Измерьте напряжение на клемме №1

разъема СD203 подрулевого переключателя
и "массе".

Номинальное значение:
Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

Замените подрулевой переключатель.

НЕТ :

Перейдите к Этапу 4.

AC303806 AE

Разъем: C=203
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

10

5

6

7

9 8

3

4

2 1

AC303820 AC

Вид со стороны
жгута проводов

Разъем: C=203
<Автомобили
с правым рулем>

AC301541 CR

Разъем СD203
(вид со стороны жгута проводов)

10

5

6

7

9 8

3

4

2 1

54B

-26

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 4. Проверка состояния жгута проводов
между разъемом С=203 (клемма 1)
подрулевого переключателя
и аккумуляторной батареей

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C$27
<Автомобили с левым расположением органов
управления>, или C$115 <Автомобили с правым
расположением органов управления>,
и соединительного разъема С$103, отремонти$
руйте разъемы в случае необходимости.

•

Проверьте состояние линии питания на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303806 AE

Разъем: C=203
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

10

5

6

7

9 8

3

4

2 1

AC303820 AC

Вид со стороны
жгута проводов

Разъем: C=203
<Автомобили
с правым рулем>

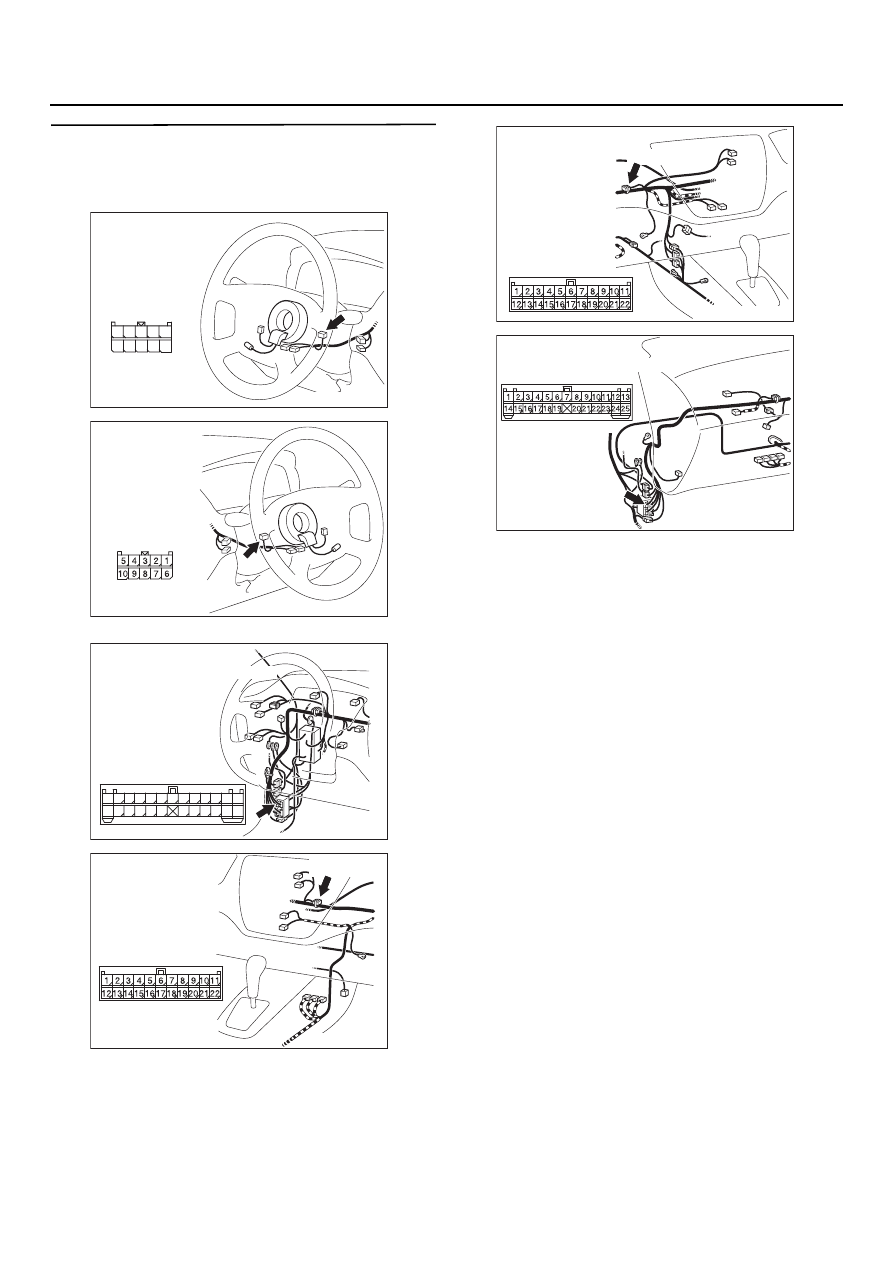

AC303798 AG

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C=27
<Автомобили с левым рулем>

AC303802

Разъем: C=103
<Автомобили
с левым рулем>

AC

CD103 (GR)

AC303818

Разъем: C=103
<Автомобили
с правым рулем>

AD

CD103(GR)

AC303816 AD

Разъем: C=115
<Автомобили с правым рулем>

54B

-27

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 5. Измерение сопротивления на
разъеме С=203 подрулевого переключателя

(1) Отсоедините разъем подрулевого

переключателя, измерения проводите
со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой

№4 разъема СD203 подрулевого
переключателя и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Перейдите к Этапу 6.

AC303806 AE

Разъем: C=203
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

10

5

6

7

9 8

3

4

2 1

AC303820 AC

Вид со стороны
жгута проводов

Разъем: C=203
<Автомобили
с правым рулем>

AC301541 CS

Разъем СD203
(вид со стороны жгута проводов)

10

5

6

7

9 8

3

4

2 1
