Mitsubishi Lancer / Lancer Wagon. Руководство - часть 199





54B

-16

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

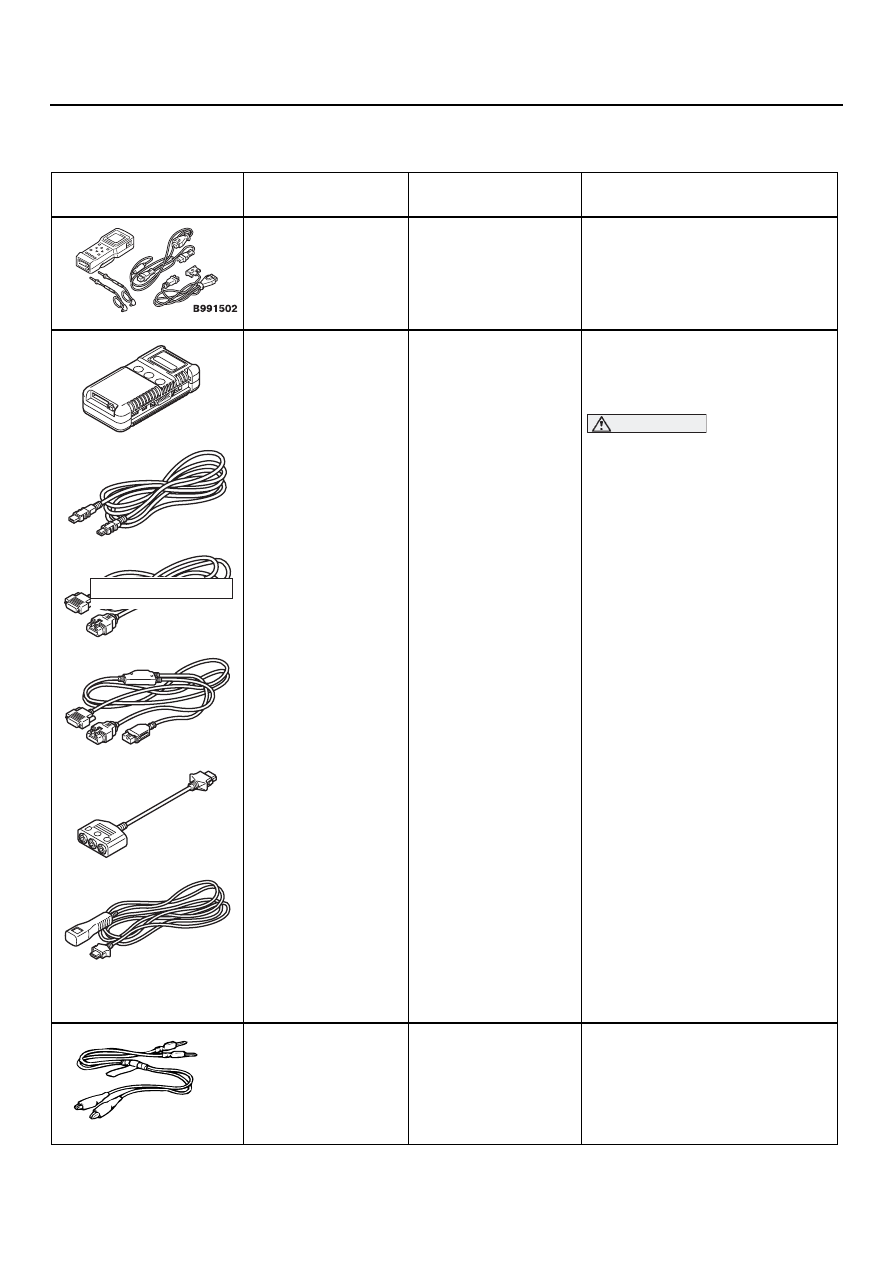

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1549000300571

Инструмент

Номер

Название
инструмента

Применение

MB991502

Диагностический
прибор MUTDII
с набором
переходников

Проверка системы SWS
(диагностические коды
и входные сигналы
высвечиваются на экране
прибора MUTDII)

MB991955
A: MB991824
B: MB991827
C: MB991910
D: MB991911
Е: MB991825
F: MB991826

Диагностический
прибор MUTDIII
с набором
переходников
A: Интерфейс связи

автомобиля
(V. C. I.)

B: Кабель

с разъемом USB
диагностическог
о прибора MUTDIII

C: Главный жгут

проводов "А"
прибора MUTDIII
(Автомобили
с системой связи
CAN)

D: Главный жгут

проводов "В"
прибора MUTDIII
(Автомобили
без системы
связи CAN)

Е: Измерительный

адаптер прибора
MUTDIII

F: Жгут проводов

для триггерной
(пусковой) схемы
прибора MUTDIII

Проверка линии связи
системыSWS
(проверка электронного блока
управления и базы данных)

ВНИМАНИЕ

Должен использоваться
главный жгут проводов "В"
(МВ991911) прибора
MUT=III.  Для этого случая
главный жгут проводов "А"
прибора MUT=III не должен
использоваться.

MB991529

Жгут проводов
для проверки
диагностических
кодов

Проверка входного сигнала
при помощи вольтметра

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

A

B

C

D

E

F

НЕ ИСПОЛЬЗУЕТСЯ

MB991529

54B

-17

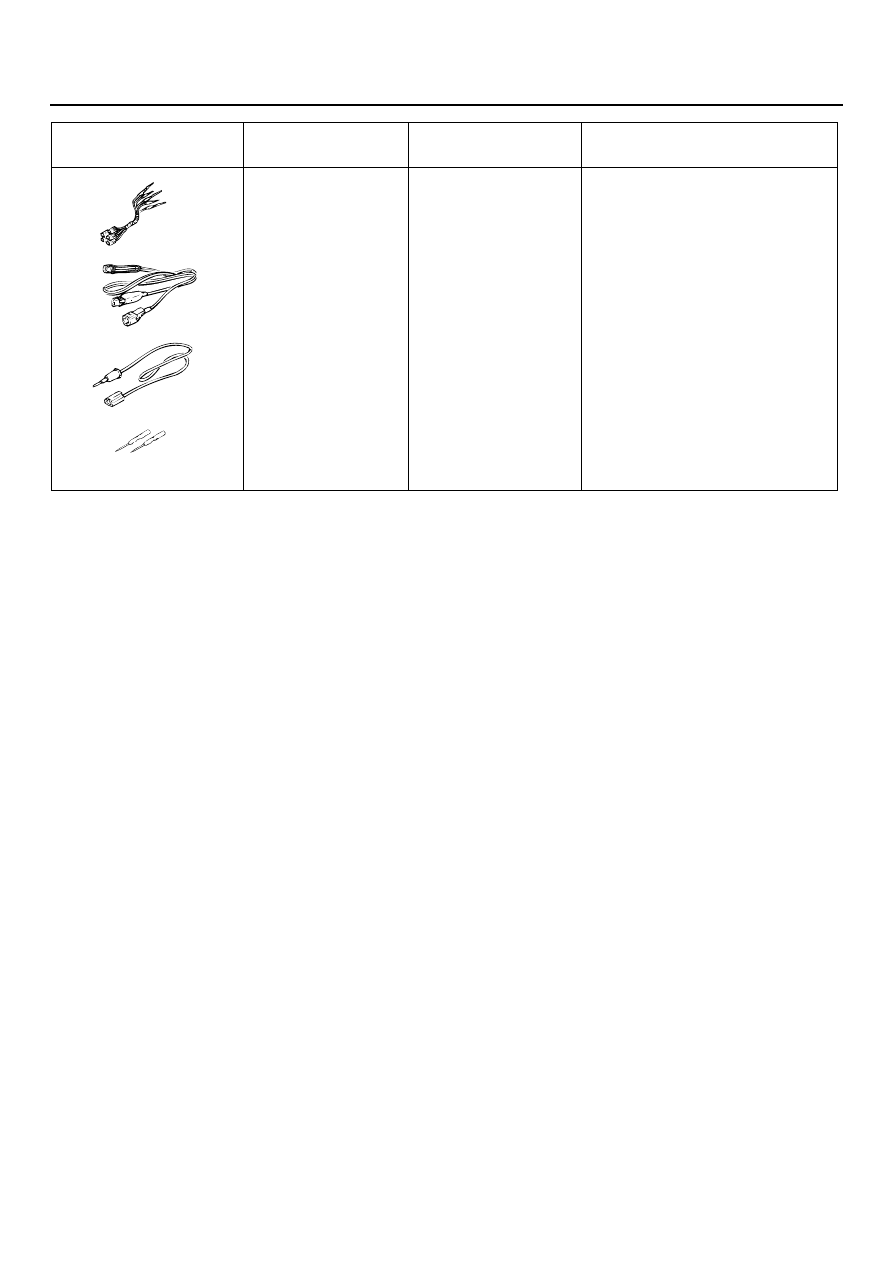

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

MB991223
A: MB991219
B: MB991220
C: MB991221
D: MB991222

Набор жгутов
проводов
A: Проверка жгута

проводов

B: Жгут проводов

для проверки
светодиодов
(LED)

C: Переходник жгута

проводов для
испытания
светодиодов
(LED)

D: Пробник

Проверка состояния цепей
и измерение напряжения на
разъемах и в жгутах проводов
A: При проверке контактного

давления на клеммах
разъемов

B: При проверке цепей

питания

C: При проверке цепей

питания

D: Для подсоединения

мультитестера

Инструмент

Номер

Название
инструмента

Применение

MB991223

A

B

C

D

AC

54B

-18

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ПОИСК НЕИСПРАВНОСТЕЙ

ПЕРЕД ПРОВЕДЕНИЕМ ПОИСКА
НЕИСПРАВНОСТЕЙ

M1549014700378

Перед началом поиска неисправностей,
проверьте следующие две позиции.

Убедитесь в надежном соединении
электронного блока управления системой
ETACS, монтажного блока (J/B), переднего
электронного блока управления и блока
реле, расположенного в моторном отсеке.

Убедитесь в том, что предохранители и
плавкие вставки в исправном состоянии.

ТИПОВОЙ МЕТОД ПОИСКА
НЕИСПРАВНОСТЕЙ

M1549000500531

См. главу 00, "Процесс поиска неисправностей/
контрольные точки",

CTP. 00-6

.

НАЗНАЧЕНИЕ ДИАГНОСТИРОВАНИЯ

M1549028900085

Как считывать диагностические коды

Для считывания диагностических кодов
используйте приборы MUTDII/III (См. главу 00,
"Процесс поиска неисправностей/контрольные
точки",

CTP. 00-6

.)

NOTE: Подсоедините приборы MUT$II/III
к 16$клеммному диагностическому разъему
(черного цвета).

NOTE: Диагностический код не может быть
прочитан, если неисправен электронный блок
управления системой ETACS или напряжение
питания превышает норму. В этом случае,
обратитесь к методике проверки A$1 "Связь
с приборами MUT$II/III невозможна",

CTP. 54B-54

.

Как проверять входные сигналы

1. Для проверки входных сигналов используйте

приборы MUTDII/III или вольтметр
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

.)

2. Входные сигналы, приведенные ниже, могут

быть оценены подсоединением приборов
MUTDII/III или вольтметра к диагностиD
ческому разъему.

NOTE: Если при проверка входного сигнала

обнаружена неисправность, обратитесь
к таблице признаков неисправностей,

CTP. 54B-49

.

Положение переключателей,
которые используются при проверке
входных сигналов и их состояние

Входные сигналы

Требования на включение зуммера

Замок зажигания (АСС)

При переключении замка зажигания из
положения "LOCK" (OFF) D ВЫКЛЮЧЕНО
в положение "АСС"

Замок зажигания (IG1)

При переключении замка зажигания
из положения "ACC" в положение "ON"
(зажигание включено)

Выключатель сигнала заднего хода

При установке замка зажигания в положение
"ON" (зажигание включено) и при перемещеD
нии рычага переключения передач
в положение "R" (задний ход).

Селектор автоматической коробки передач
("R" D положение "задний ход")

При установке замка зажигания в положение
"ON" (зажигание включено) и при перемещеD
нии селектора в положение "R" (задний ход).

Выключатель напоминания об оставленном
ключе зажигания <Автомобили с дистанционD
ной системой открывания замков дверей>

При извлечении ключа из замка зажигания

54B

-19

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Переключатель системы аварийной
сигнализации

При переключении из положения "OFF"
(выключено) в положение "ON" (включено)

Выключатель передних противотуманных фар

Выключатель задней противотуманной фары

Переключатель двери водителя

При открытой двери водителя

Выключатели всех дверей

Одна дверь открыта, все остальные двери
закрыты

Исполнительный механизм замка двери водителя Когда личинка замка или внутренняя кнопка

блокировки двери водителя разблокирована
или заблокирована

Личинка замка двери

Поверните ключ в замке двери в положение
"заблокировано" или "разблокировано"

Сигнал скорости автомобиля

Когда скорость автомобиля становится
не менее 10 км/ч

Входные сигналы

Требования на включение зуммера
