54B

-20

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Подрулевой
переключатель

Выключатель задних
габаритных фонарей

При перемещении переключателя света
из положения "автоматическое управление"
в "ручное управление".

Переключатель фар
головного света

При перемещении переключателя света из
положения "габаритный свет" в положение
"автоматическое управление".

Выключатель ближнего света При переключении из положения "OFF"

(выключено) в положение "ON" (включено)

Выключатель освещения
в дневное время

Переключатель сигналов
поворота (левый)

Переключатель сигналов
поворота (правый)

Переключатель
стеклоочистителя изморози
("моросящий дождь")

Переключатель омывателя
фар головного света

Переключатель прерывистой
работы стеклоочистителя

Переключатель низкой
скорости стеклоочистителя
ветрового стекла

Переключатель высокой
скорости стеклоочистителя
ветрового стекла

Переключатель изменения
режима прерывистой работы
стеклоочистителя ветрового
стекла

При изменении режима прерывистой работы
стеклоочистителя ветрового стекла от
"FAST"(быстро) к "SLOW" (медленно) (импульс
подается на уровне среднего режима работы).

Переключатель омывателя
ветрового стекла

При переключении из положения
"OFF"(выключено) в положение
"ON"(включено)

Переключатель
стеклоочистителя задней
двери

Переключатель омывателя
стекла задней двери

Трансмиттер
системы дистанD
ционного
открывания
замков дверей

Переключатели

При переключении из положения "OFF"
(выключено) в положение "ON" (включено)

Сигнал нагрузки плафона освещения салона

При подаче нагрузки через
многофункциональный предохранитель № 18

Входные сигналы

Требования на включение зуммера

54B

-21

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ

НЕИСПРАВНОСТЕЙ

M1549000700278

Код №

Детали диагностирования

Страница
для наведения
справки

11

Неисправность, касающаяся электронного блока управления
системой ETACS

CTP. 54B-22

12

Неисправность, касающаяся подрулевого переключателя или
неправильного подсоединения к электронному блоку
управления системой ETACS

CTP. 54B-23

13

Неисправность, касающаяся переднего электронного блока
управления или неправильного подсоединения к электронному
блоку управления системой ETACS

CTP. 54B-30

21

Короткое замыкание в линии связи системы SWS

CTP. 54B-36

31

Разрыв цепи в сигнальной линии между электронным блоком
управления системой SRS и электронным блоком управления
системой ETACS (по сигналу определения удара)

CTP. 54B-41

32

Короткое замыкание в сигнальной линии между электронным
блоком управления системой SRS и электронным блоком
управления системой ETACS (по сигналу определения удара)

54B

-22

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ

НЕИСПРАВНОСТЕЙ

Диагностический код 11: Неисправность, касающаяся электронного блока управления
системой ETACS

СОСТОЯНИЕ ДИАГНОСТИЧЕСКИХ
КОДОВ

Электронный блок управления системой ETACS
контролирует данные, которые сам блок
и посылает. Если ошибки происходят подряд
15 раз (за 0,6 секунд), появляется диагностиD
ческий код неисправности. Если данные не
содержат ошибок в течение 15 раз (за 0,6 сек.),
электронный блок управления остановит
передачу диагностического кода
неисправности.

Возможные причины

•

Неисправность электронного блока
управления системой ETACS

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

Проверьте, не появился ли вновь
диагностический код.
(1) Стирание диагностического кода
(2) Снова проверьте, не появился ли

диагностический код № 11.

B: Появился ли диагностический код № 11?

ДА :

Замените электронный блок управления
системой ETACS.

НЕТ :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

54B

-23

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

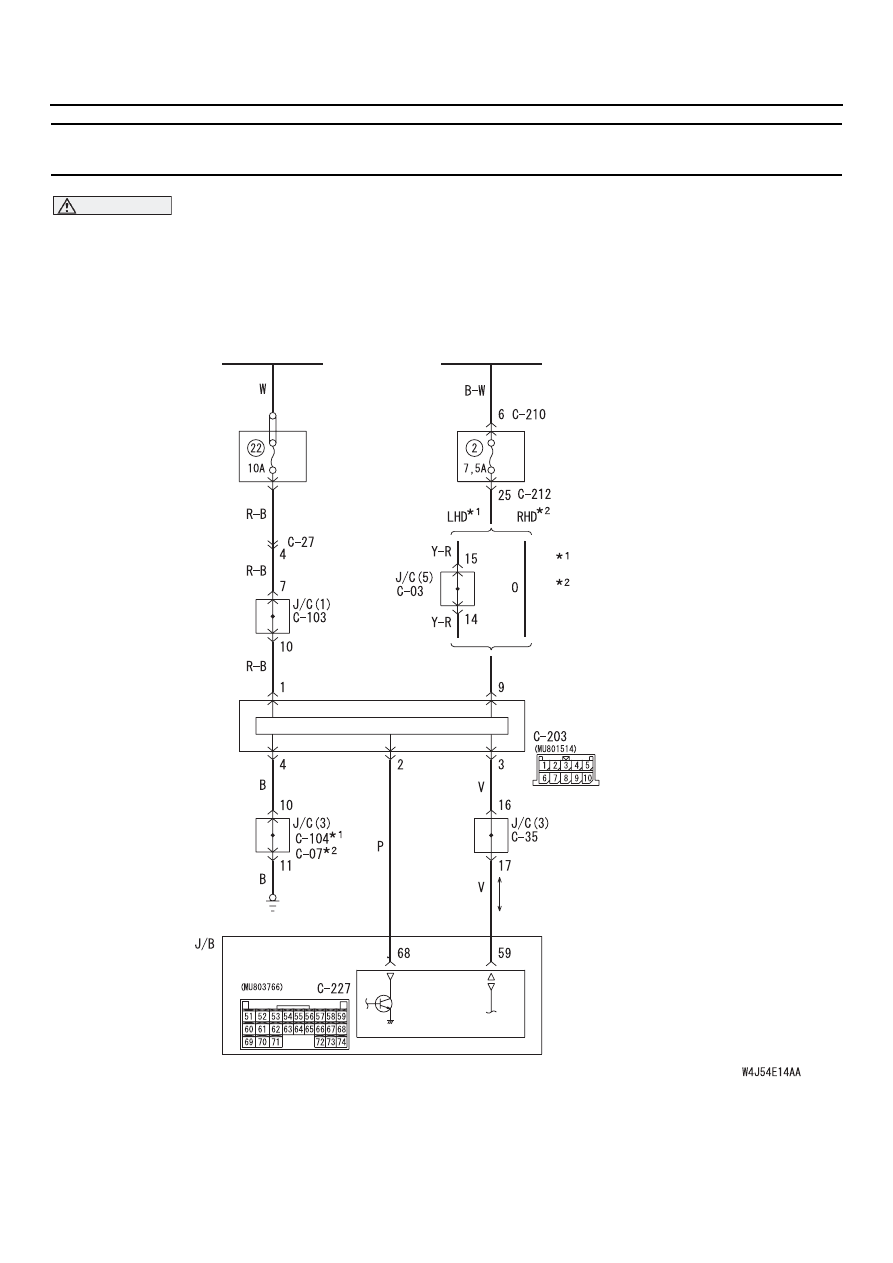

Диагностический код 12: Неисправность, касающаяся подрулевого переключателя или
неправильного соединения с электронным блоком управления системой ETACS

ВНИМАНИЕ

При замене электронного блока
управления, проверьте состояние цепи
питания, цепи "массы" и цепи связи.

АККУМУЛЯТОРНАЯ
БАТАРЕЯ

ЗАМОК
ЗАЖИГАНИЯ (IG1)

Подрулевой
переключатель

Цветовая кодировка проводов
B : Черный
LG : БледноDзеленый
G : Зеленый
L : Синий
W : Белый
Y : Желтый
SB : Голубой
BR : Коричневый
O : Оранжевый
GR : Серый
R : Красный
P : Розовый
V : Фиолетовый

ЭБУ на рулевой колонке

ЭБУ системы ETACS

БЛОК
РЕЛЕ

ПРИМЕЧАНИЕ

: Автомобили с левосторонним
  управлением рулевого колеса

: Автомобили с правосторонним
  управлением рулевого колеса

Цепь питания подрулевого переключателя и системы SWS

Монтажный

блок
