Mitsubishi Lancer / Lancer Wagon. Руководство - часть 202

54B

-28

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 6. Проверка состояния жгута проводов
между разъемом С=203 (клемма 4)
подрулевого переключателя и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного разъема C$104
<Автомобили с левым расположением органов
управления>, или разъема C$07 <Автомобили с
правым расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние цепи "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Проверка разъема: Разъем С=227
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте неисправный разъем.

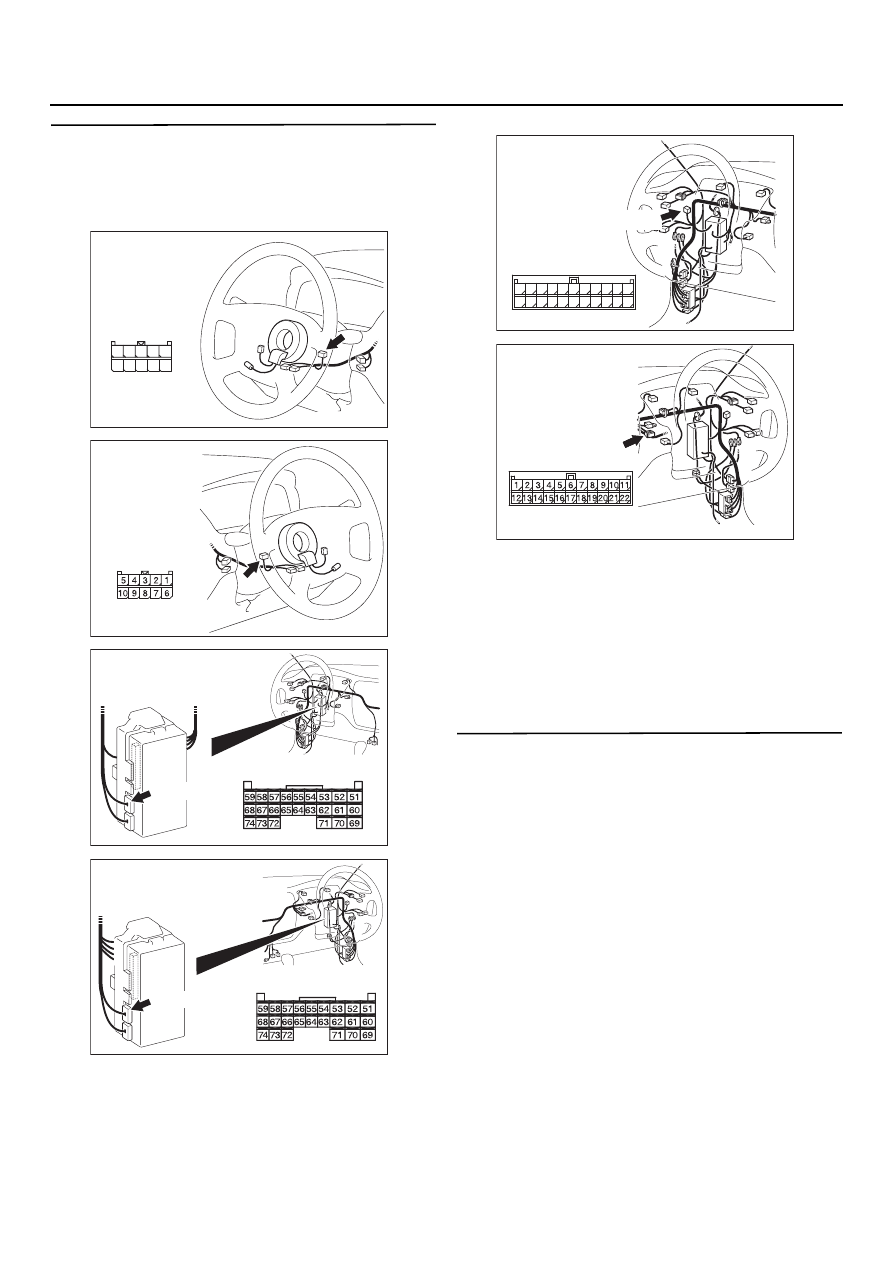

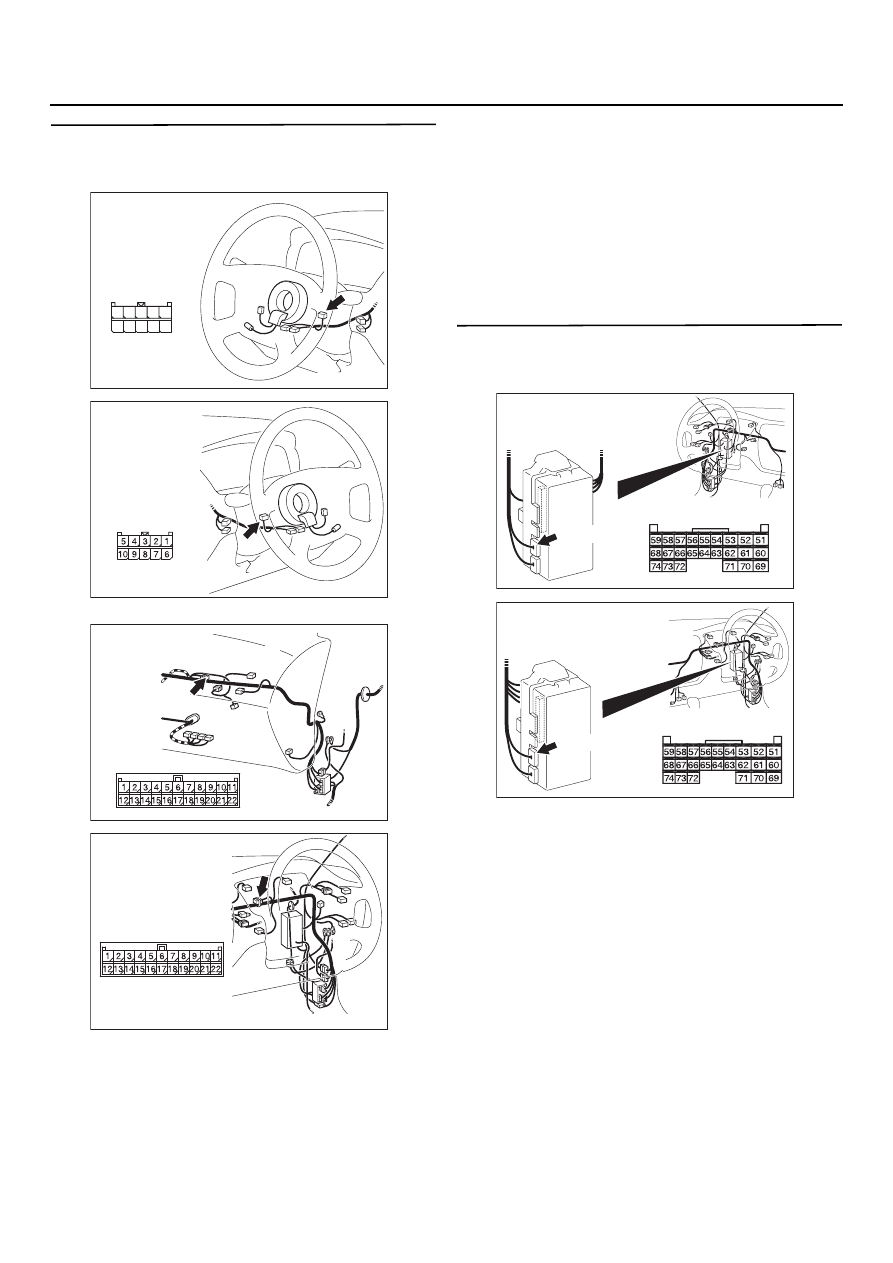

AC303806 AE

Разъем: C=203
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

10

5

6

7

9 8

3

4

2 1

AC303820 AC

Вид со стороны
жгута проводов

Разъем: C=203
<Автомобили
с правым рулем>

AC303804 AB

CD104 (GR)

Разъем: C=104
<Автомобили с левым рулем>

AC303814

Разъем: C=07
<Автомобили
с правым рулем>

AE

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

54B

-29

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 8. Проверка состояния жгута проводов
от разъема С=227 (клеммы № 53, 71)
электронного блока управления системой
ETACS до разъема С=203 подрулевого
переключателя, клеммы № 3 и 2

NOTE:

Перед проверкой жгута проводов, проверьте
соединительный разъем C$35, отремонтируйте
его, в случае необходимости.

•

Проверьте состояние линии связи
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Проверка повторного появления
диагностического кода
Замените подрулевой переключатель
и проверьте, не появился ли вновь
диагностический код.
(1) Замените подрулевой переключатель.
(2) Замок зажигания: ON (зажигание включено)
(3) По завершении проверки, проверьте

не появился ли вновь диагностический
код № 12.

B: Появился ли диагностический код № 12?

ДА :

Замените электронный блок управления
системой ETACS.

НЕТ :

Процедура проверки закончена.

AC303806 AE

Разъем: C=203
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

10

5

6

7

9 8

3

4

2 1

AC303820 AC

Вид со стороны
жгута проводов

Разъем: C=203
<Автомобили
с правым рулем>

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

AC303798

Разъем: C=35
<Автомобили
с левым рулем>

AJ

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

CD35 (L)

AC303814

Connector: C=35
<Автомобили
с правым рулем>

AI

CD35(L)

54B

-30

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Диагностический код 13: Неисправность, касающаяся переднего электронного блока
управления или неправильного соединения с электронным блоком управления системой
ETACS

ВНИМАНИЕ

При замене электронного блока
управления, проверьте состояние цепи
питания, цепи "массы" и цепи связи.

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый    O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



ЗАМОК
ЗАЖИГАНИЯ (IG2)

ЭБУ
системы ETACS

ИСТОЧНИК
ПИТАНИЯ

Передний ЭБУ

ПРИМЕЧАНИЕ

: Автомобили с левосторонним
  управлением рулевого колеса

: Автомобили с правосторонним
  управлением рулевого колеса

АККУМУЛЯТОРНАЯ
БАТАРЕЯ

БЛОК
РЕЛЕ

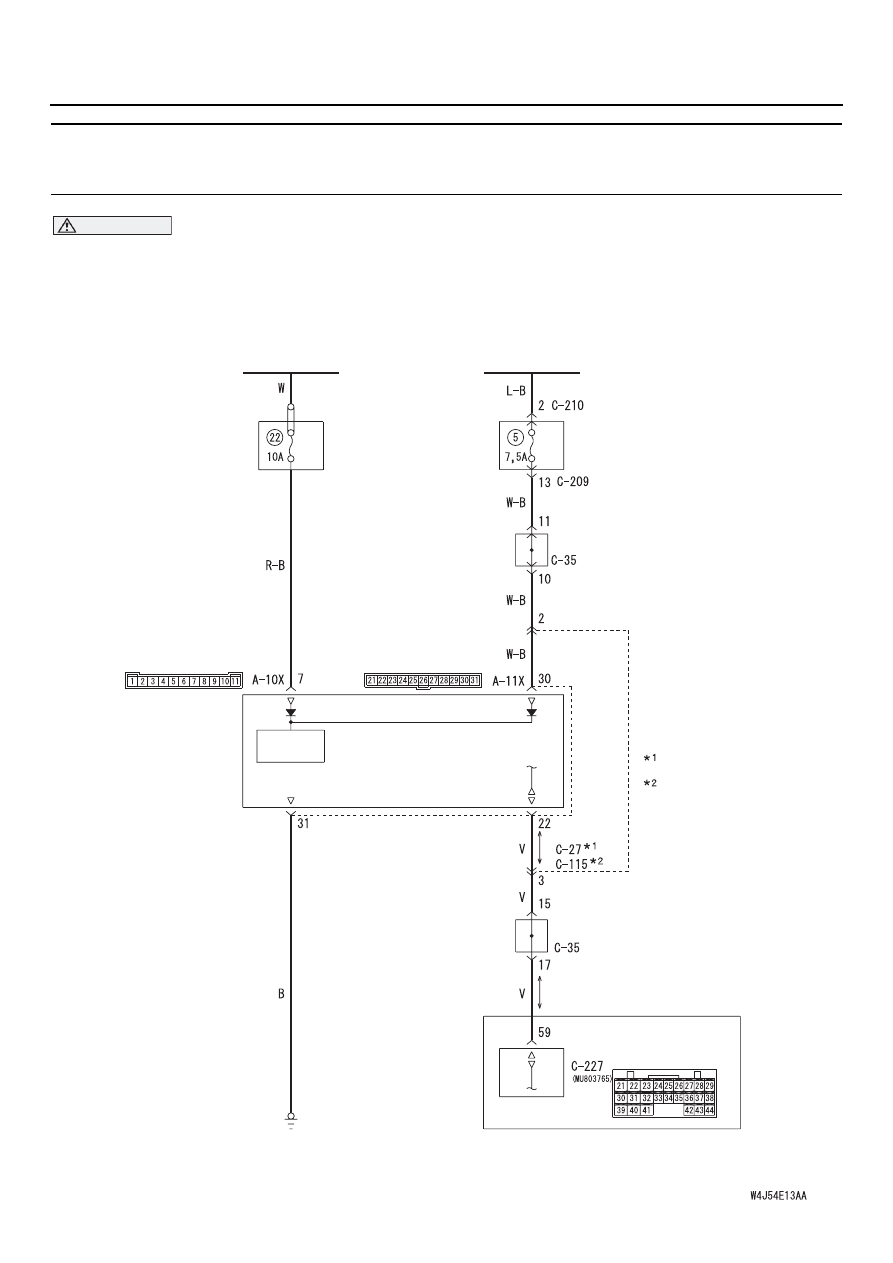

Цепь питания переднего ЭБУ и связь с системой SWS

Монтажный

блок

Соединительный
блок (2)

Соединительный
блок (2)

"Масса"

Монтажный

блок

54B

-31

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

СОСТОЯНИЕ ДИАГНОСТИЧЕСКИХ
КОДОВ

Если передний электронный блок управления
посылает аномальный сигнал в электронный
блок управления системой ETACS последоваD
тельно в течение 15 циклов связи (0,6 сек.), это
вызывает появление диагностического кода.
Если передний электронный блок управления
посылает нормальный сигнал в электронный
блок управления системой ETACS последоваD
тельно в течение 15 циклов связи (0,6 сек.),
электронный блок управления системой ETACS
прекратит передачу диагностического кода.

Возможные причины

•

Неисправность переднего электронного
блока управления.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Использование приборов MUT=II/III
для подтверждения наличия
диагностических кодов
(1) Замок зажигания: ON (зажигание включено)
(2) По завершении проверки, проверьте

не появился ли вновь диагностический
код № 13.

B: Не появился ли диагностический код № 13?

ДА :

Перейдите к Этапу 5.

НЕТ :

Перейдите к Этапу 2.

ЭТАП 2. Проверка разъема: Разъем А=10Х
переднего электронного блока управления

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 3. Измерение напряжения на разъеме
А=10Х переднего электронного блока
управления

(1) Снимите передний электронный блок

управления, измерения проводите со
стороны блока реле.

(2) Измерьте напряжение на клемме №7

разъема АD10Х переднего электронного
блока управления и "массе".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Замените передний электронный блок
управления.

НЕТ :

Перейдите к Этапу 4.

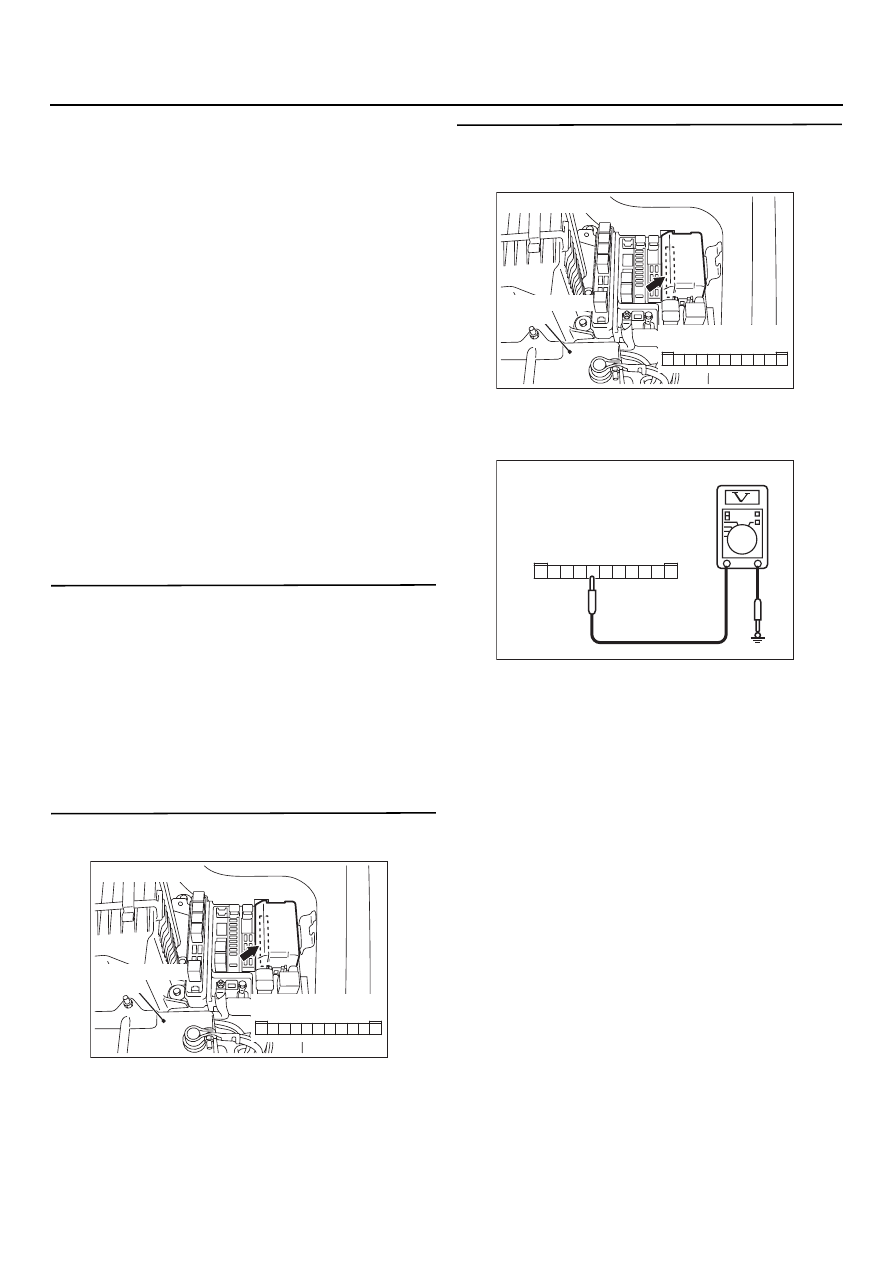

AC301728 AD

Разъем: A=10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC301728 AD

Разъем: A=10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC301541 CT

5

11

9

10

8 7 6

2

4 3

1

Разъем АD10Х
(вид со стороны блока реле)
