РЕОСТАТ

ЭЛЕКТРООБОРУДОВАНИЕ

 ПРОВЕРКА

M1542006100228

 ПРОВЕРКА СОСТОЯНИЯ РЕОСТАТА

1. Подсоедините аккумуляторную батарею

и контрольную лампу (40 Вт), как показано
на рисунке.

2. Вращая движок реостата, обратите внимание

на изменение яркости лампы без прерывания
ее свечения; если это так J реостат
в исправном состоянии.

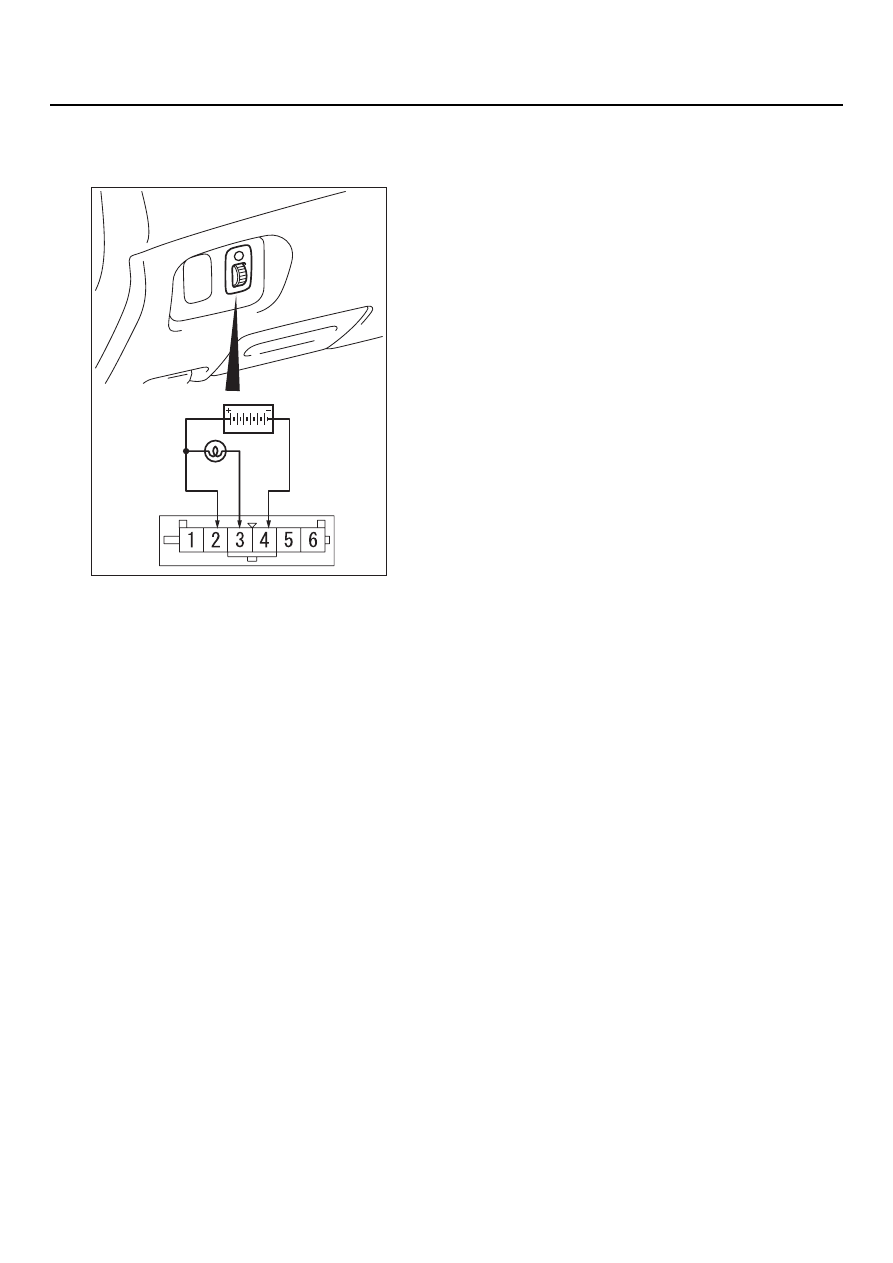

AC305310AB

40 W

54A- 107

ГРОМКОГОВОРИТЕЛЬ

ЭЛЕКТРООБОРУДОВАНИЕ

ГРОМКОГОВОРИТЕЛЬ

СНЯТИЕ И УСТАНОВКА

M1544002600454

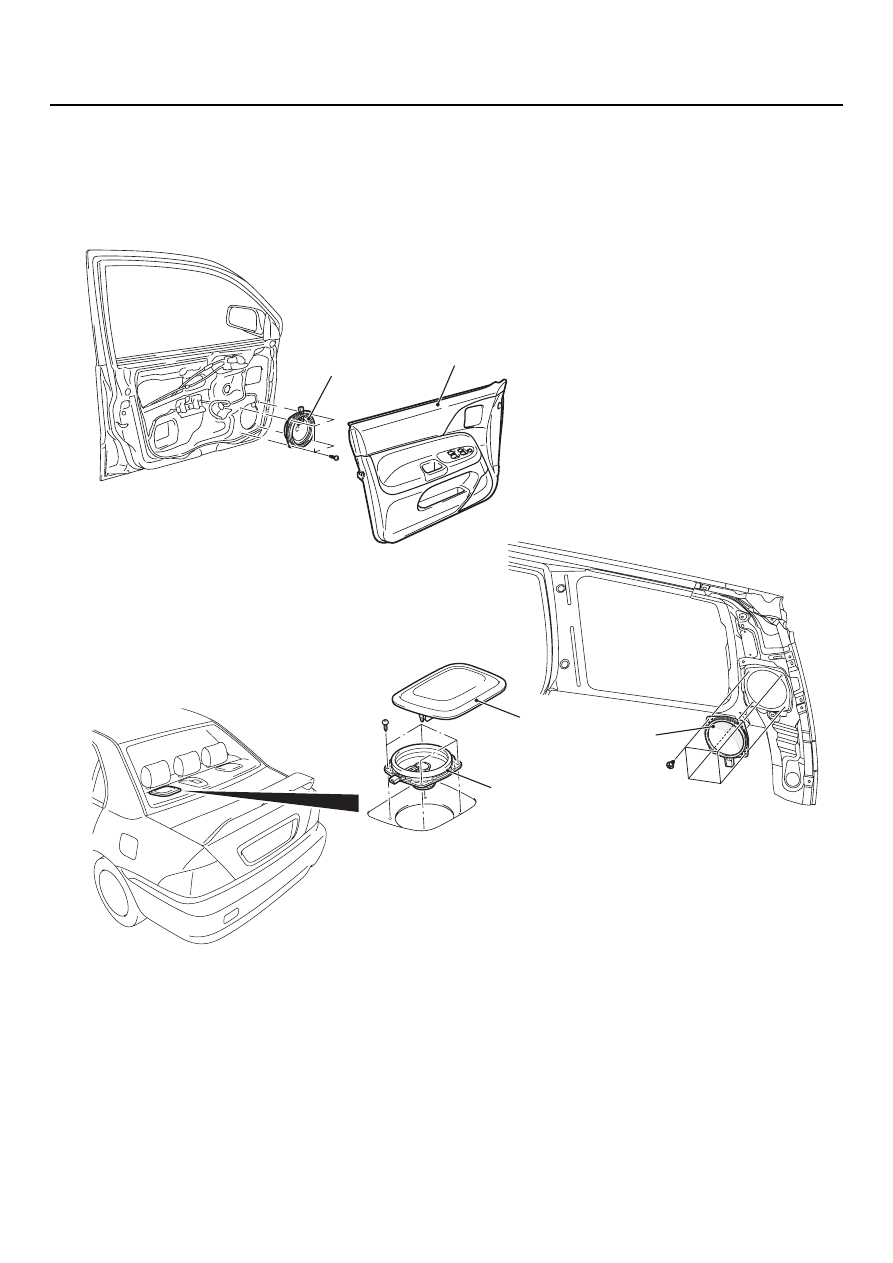

AC305311

1

2

3

4

<Передний громкоговоритель 3 автомобили с кузовом "Седан"/ "Универсал">

<Задний громкоговоритель 3
автомобили с кузовом "Седан">

<Задний громкоговоритель 3
автомобили с кузовом "Универсал">

5

Последовательность снятия
переднего громкоговорителя

1.

Облицовка передней двери
(См. главу 52A, "Облицовка
передней двери",

CTP. 52A-15

).

2.

Передний громкоговоритель.
Задний горомкоговоритель
<Седан> последовательность
снятия

3.

Отделка заднего
громкоговорителя.

4.

Задний громкоговоритель.

Задний громкоговоритель
<Универсал>
последовательность снятия

5.

Верхняя облицовка заднего
бокового стекла (См. главу 52A,
"Облицовка",

CTP. 52A-11

).

6.

Задний громкоговоритель.

54A- 108

АНТЕННА

ЭЛЕКТРООБОРУДОВАНИЕ

АНТЕННА

СНЯТИЕ И УСТАНОВКА

M1544002900529

<Седан>

Дополнительные операции до и после установки

•

Облицовка передней стойки, Облицовка задней
стойки, Нижняя облицовка средней стойки, Верхняя
облицовка средней стойки (См. главу 52A,
"Облицовка",

CTP. 52A-11

).

•

Снятие и установка потолочной обивки салона
(См. главу 52A, "Потолочная обивка",

CTP. 52A-21

).

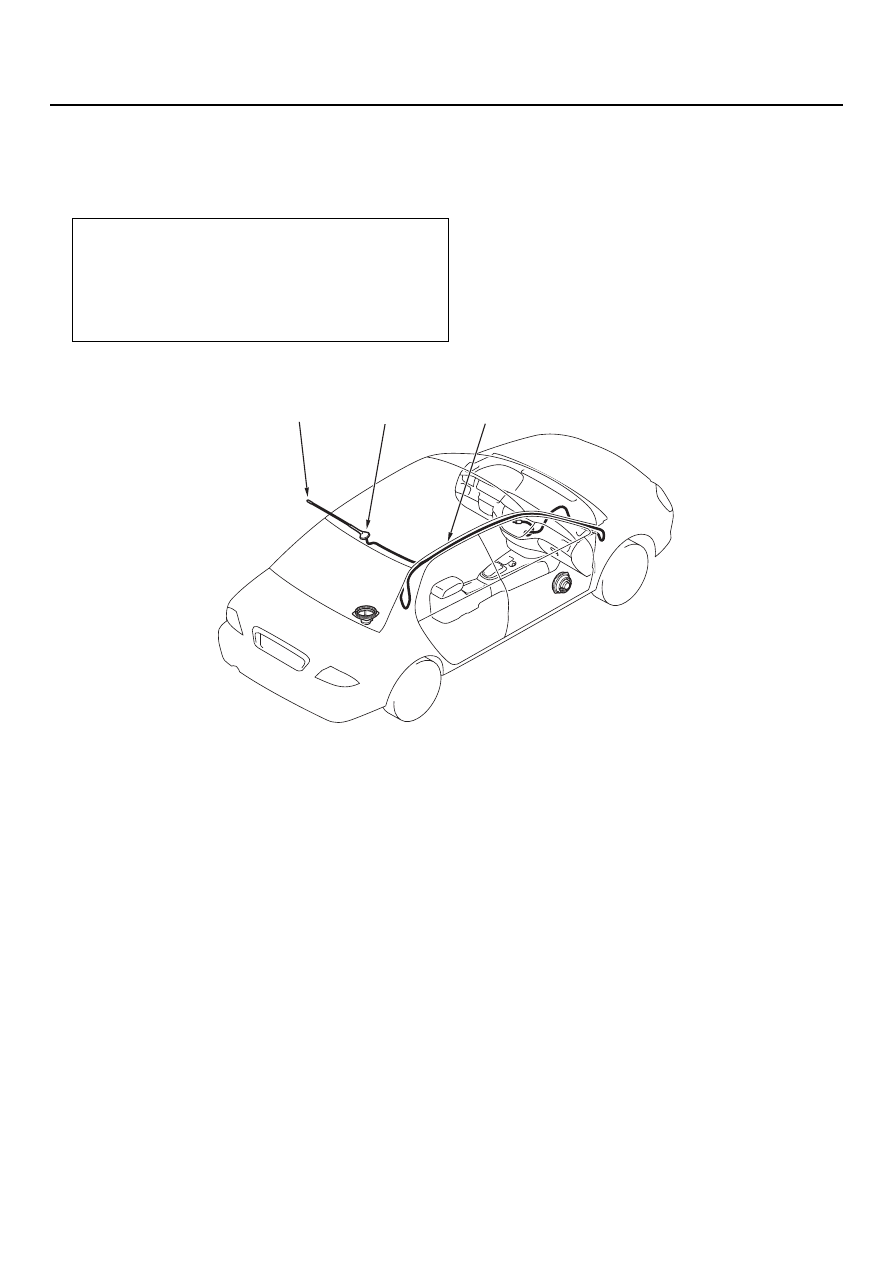

AC305315AB

1

2

3

1. Штырь наружной антенны.

Последовательность снятия
деталей

2. Основание наружной антенны.

•

Панель приборов  в сборе
(См. главу 52A, "Панель приборов
в сборе",

CTP. 52A-2

).

3. Фидер антенны.

54A- 109

ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА

ЭЛЕКТРООБОРУДОВАНИЕ

<Универсал>

ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА

ОБЩАЯ ИНФОРМАЦИЯ

M1543000100319

Принцип действия обогревателя
заднего стекла

Реле обогревателя заднего стекла включается,
если выключатель обогревателя, встроенный в
электронный блок управления кондиционером,
включен наряду со включенным зажиганием.
Когда реле обогревателя включается,
к обогревателю подается электроэнергия
и обогреватель заднего стекла активируется.
Обогреватель заднего стекла объединяетсяс
функцией таймера, что вызывает обогреватель
автоматически выключаться примерно через
11 минут после его включения.

ПОИСК НЕИСПРАВНОСТЕЙ

M1543000701013

Обогреватель заднего стекла управляется
электронным блоком управления кондиционеJ
ром. При поиске неисправностей, См. главу 55,
"Поиск неисправностей",

CTP. 55-5

.

Дополнительные операции до и после установки

•

Облицовка передней стойки, Нижняя облицовка
средней стойки, Верхняя облицовка средней стойки,
Нижняя облицовка заднего бокового стекла,
Верхняя облицовка заднего бокового стекла
(См. главу 52A, "Облицовка",

CTP. 52A-11

).

•

Снятие и установка потолочной обивки салона
(См. главу 52A, "Потолочная обивка",

CTP. 52A-21

).

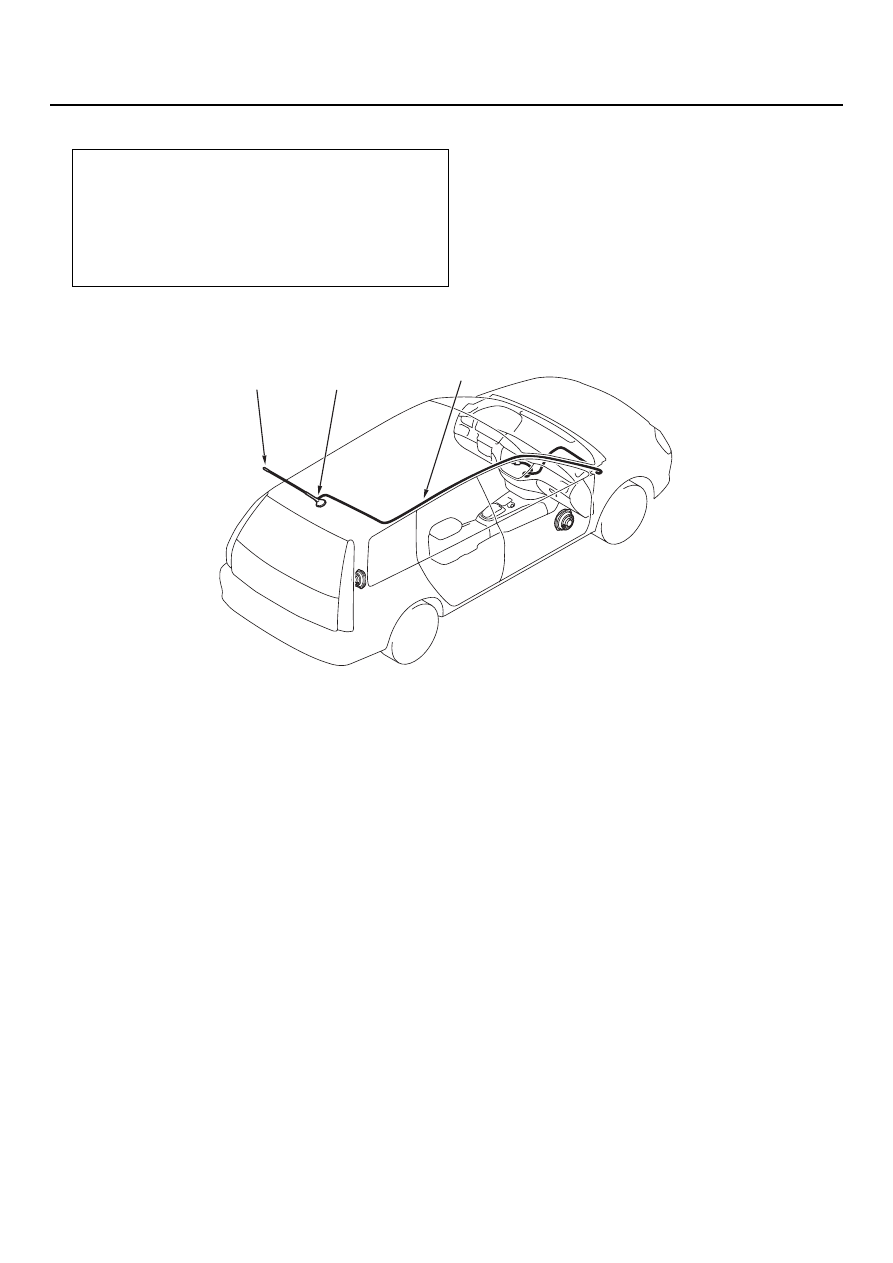

AC305316AB

1

2

3

1. Штырь наружной антенны.

Последовательность снятия
деталей

2. Основание наружной антенны.

•

Панель приборов  в сборе (См. главу
52A, "Панель приборов в сборе",

CTP. 52A-2

).

3. Фидер антенны.
