54A- 110
ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА
ЭЛЕКТРООБОРУДОВАНИЕ
ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ
ПРОВЕРКА ПЛАТЫ ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА
M1543001800311
1. Двигатель работает при частоте вращения
коленчатого вала 200 1/мин. Проверьте элеJ
мент обогревателя при полностью заряженJ
ной аккумуляторной батарее.
2. Включите обогреватель заднего стекла.
Измерьте напряжение на нагревательном
элементе, установив пробник тестера в точке
"А" заднего стекла. Нагревательный элемент
в исправном состоянии, если тестер показыJ
вает напряжение около 6 В.
3. Если в точке "А" регистрируется напряжение
12 В, это означает разрыв линии в сторону
минусовой клеммы от точки "А". Медленно
перемещая пробник к минусовой клемме,
определите скачок напряжения до 0 В.
4. Если в точке "А" регистрируется напряжение
0 В, это означает разрыв линии в сторону
плюсовой клеммы от точки "А". Медленно
перемещая пробник к плюсовой клемме,
определите скачок напряжения до 12 В тем
же методом, что и в предыдущем пункте.
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА
СНЯТИЕ И УСТАНОВКА
M1543006200314
См. главу 55, "Выключатель управления
обогревателем заднего стекла
и кондиционером",
CTP. 55-91
.
ПРОВЕРКА
M1543019502388
ПРОВЕРКА СОСТОЯНИЯ РЕЛЕ
ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА

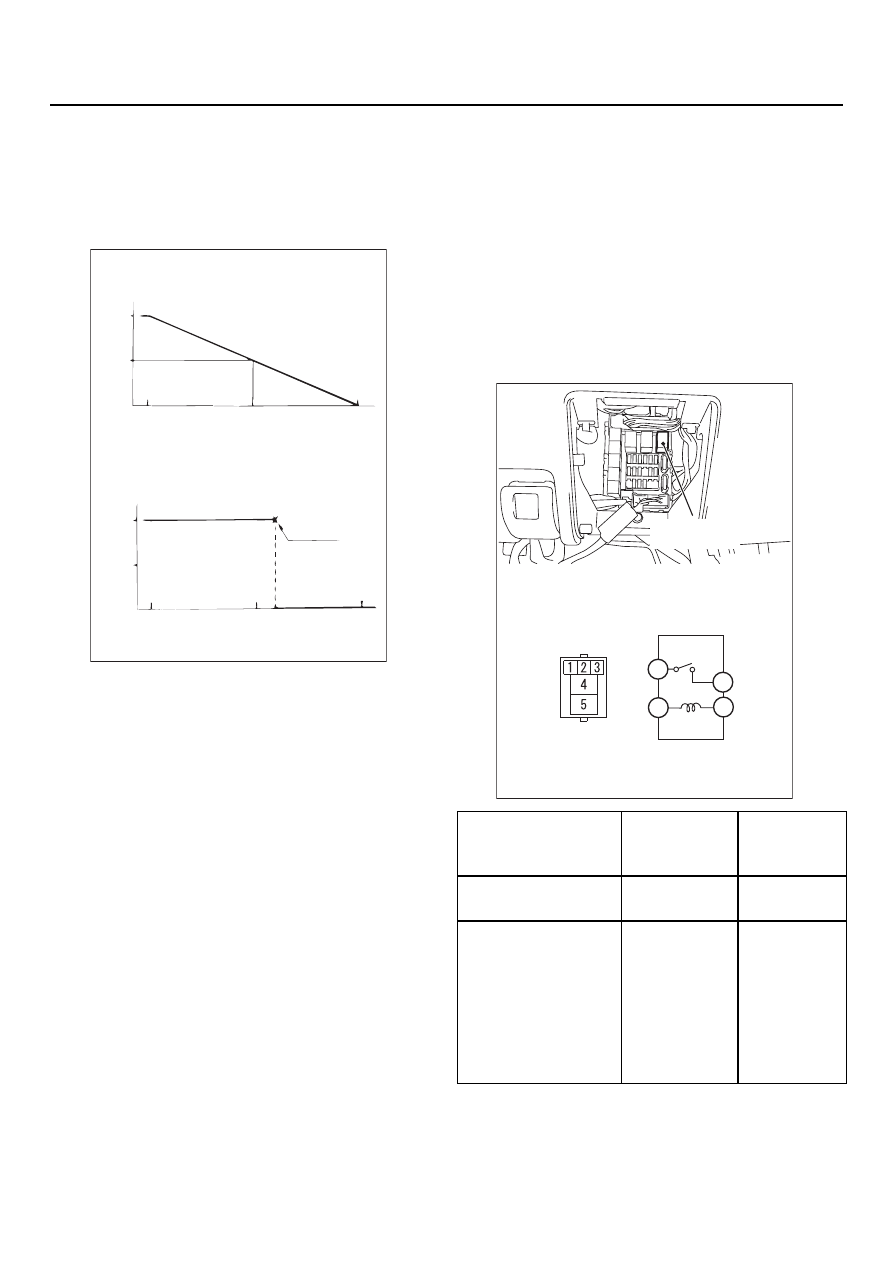

ACX00813
Нормальное протекание характеристики
обогревателя заднего стекла
Аномальное протекание характеристики
обогревателя заднего стекла
A (центральная точка)
Примерно 6 В
Отрицательный
вывод
Плата
обогревателя
заднего стекла
Положительный
вывод
Точка разрыва цепи
Напряжение
AC
Напряжение
Отрицательный
вывод
Плата
обогревателя
заднего стекла
Положительный
вывод
Напряжение
аккумуляторной
батареи
Соединение
мульти3
тестера
Нормаль3
ное
состояние
Не подается
4 J 5
Разрыв
цепи
•
Подсоедините
клемму № 3 к (+)
аккумуляторной
батареи
•
Подсоедините
клемму № 1 к (J)
аккумуляторной
батареи
4 J 5
Не более
2 Ом
1
5
4
3
AC305319AB
Реле обогревателя
заднего стекла
