ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ
ЭЛЕКТРООБОРУДОВАНИЕ
ПРОВЕРКА
M1542011200931
ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
СИГНАЛОВ ПОВОРОТА
И ОСВЕЩЕНИЯ
NOTE: Электронный блок управления,
встроенный в рулевую колонку, не позволяет
выполнить проверку состояния выключателя
стеклоочистителя ветрового стекла. При
проверке и диагностировании, обратитесь
к соответствующим разделам, приведенным
ниже.
.
•
Без использования контрольного устройства
системы SWS (См. главу 54B, "Поиск
неисправностей в системе SWS",
CTP. 54B-44
).
•
При использовании контрольного
устройства системы SWS (См. главу 54C,
"Поиск неисправностей в системе SWS",
CTP. 54C-33
).
Положение
выключателя
Условия
проверки
Нормаль3
ное
состоян3
ие
OFF
(выключено)
3 J 4, 3 J 6, 3 J 7,
3 J 8, 3 J 9, 3 J 10,
3 J 11
Разрыв
цепи
Переключатель
омывателя фар
головного света
3 J 4
Не более
2 Ом
Переключатель
фар головного
света
3 J 6
Не более
2 Ом
1
6
8
11
10
9
7
5
4
3
2
1
6
8
11
10
9
7
5
4
3
2

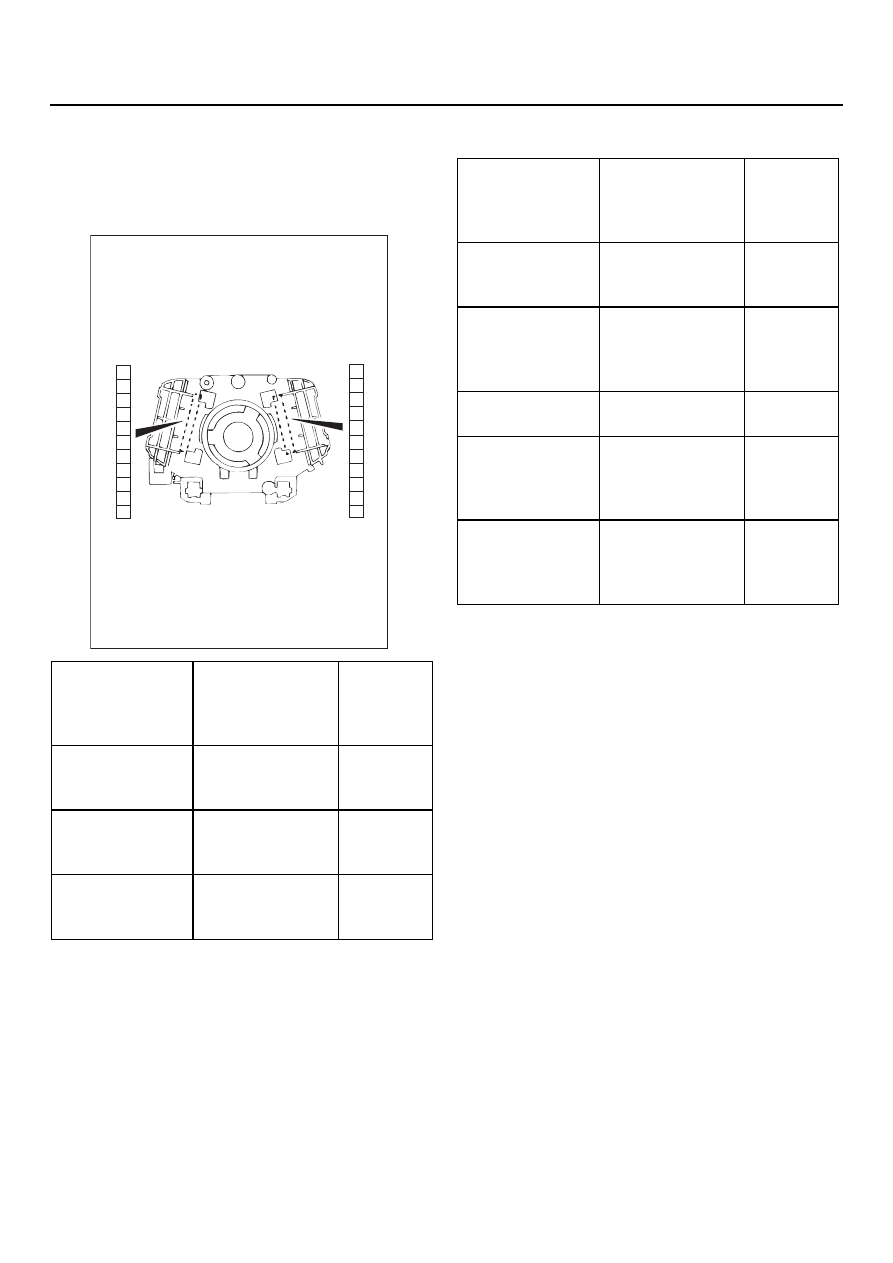

AC005499
Вид со стороны
переключателя
света
Вид со стороны переключателя
стеклоочистителя/омывателя
AD
Выключатель
габаритного
света
3 J 7
Не более
2 Ом
Выключатель
наружного
освещения
в дневное время
3 J 8
Не более
2 Ом
Выключатель
ближнего света
3 J 9
Не более
2 Ом
Переключатель
сигналов повоJ
рота (правый
поворот)
3 J 10
Не более
2 Ом
Переключатель
сигналов повоJ
рота (левый
поворот)
3 J 11
Не более
2 Ом
Положение
выключателя
Условия
проверки
Нормаль3
ное
состоян3
ие
