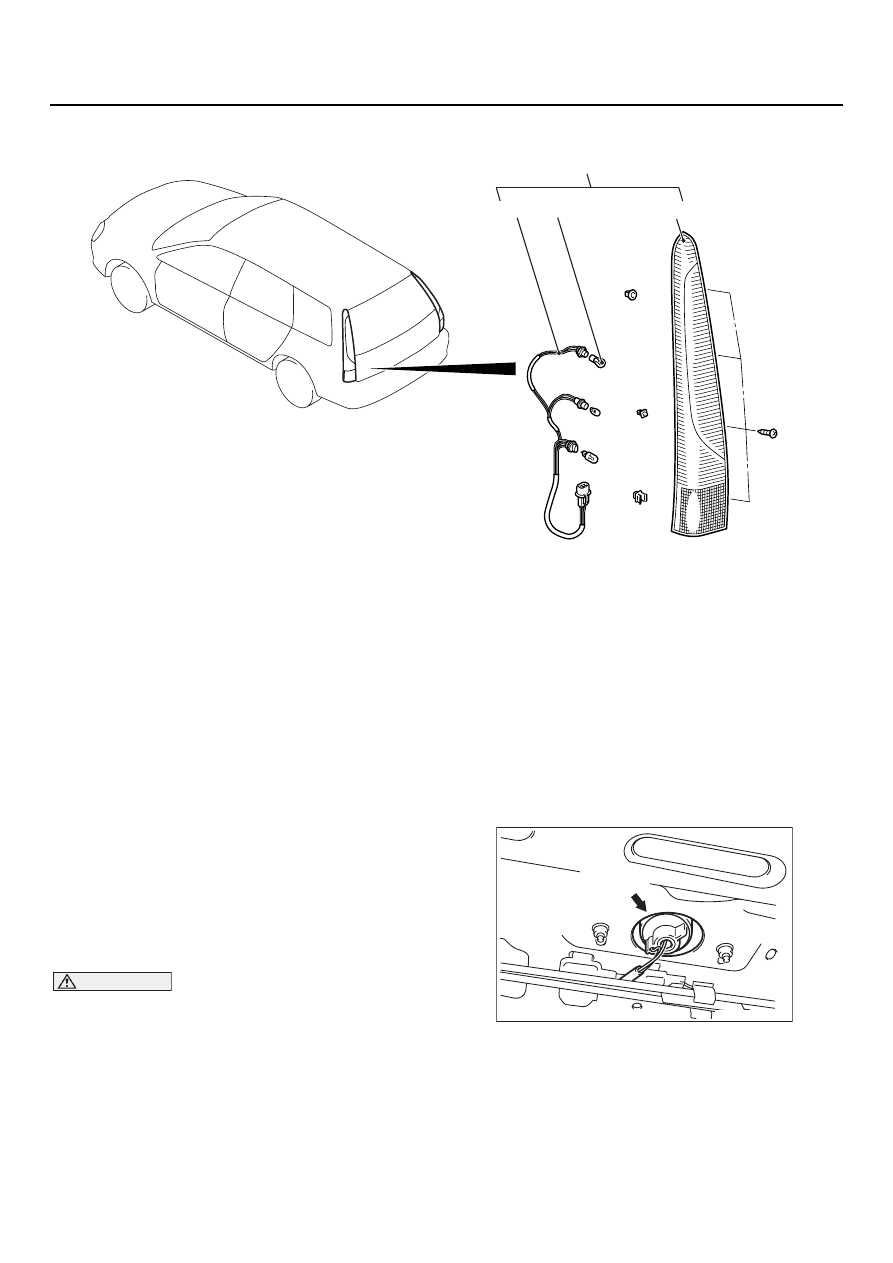

54A- 94

ВЕРХНИЙ СТОП3СИГНАЛ

ЭЛЕКТРООБОРУДОВАНИЕ

<Универсал>

ВЕРХНИЙ СТОП3СИГНАЛ

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ

ЗАМЕНА ЛАМПЫ ВЕРХНЕГО
СТОП3СИГНАЛА <С ЗАДНЕЙ
ПОЛКОЙ>

M1542014600013

ВНИМАНИЕ

Не касайтесь стеклянной колбы лампы
голыми руками или грязными перчатками.
При наличии загрязнений на лампе,
немедленно снимите грязь спиртом
или растворителем и после просушки,
установите лампу на место.

Извлеките розетку через багажное отделение
и замените лампу.

AC304715AB

3

2

1

4

Последовательность снятия
деталей

1. Задний комбинированный

фонарь в сборе.

2. Корпус заднего

комбинированного фонаря.

3. Патрон лампы в сборе.
4. Лампа.

Последовательность снятия
деталей

AC305292 AB

Верхний
стопJсигнал

54A- 95

ВЕРХНИЙ СТОП3СИГНАЛ

ЭЛЕКТРООБОРУДОВАНИЕ

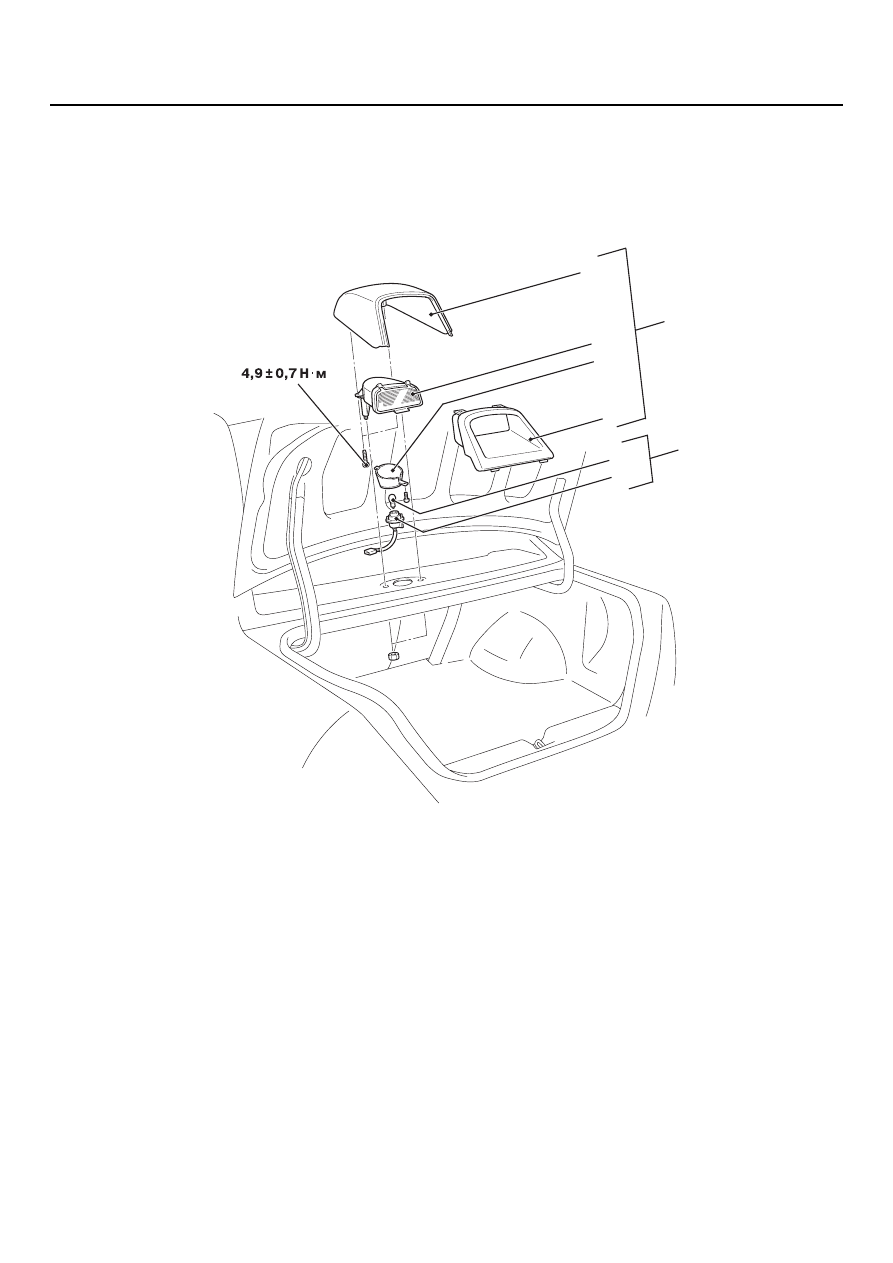

ЛАМПА ВЕРХНЕГО СТОП3СИГНАЛА

СНЯТИЕ И УСТАНОВКА

M1542005100452

<Седан>

AC305293 AB

2

3

5

6

7

8

4

1

<С задней полкой>

Последовательность снятия
деталей

1.

Патрон лампы в сборе.

2.

Патрон лампы.

3.

Лампа.

4.

Лампа верхнего стонJсигнала
в сборе.

5.

Держатель патрона лампы.

6.

Передняя крышка лампы
верхнего стопJсигнала.

7.

Задняя крышка лампы верхнего
стопJсигнала.

8.

Корпус лампы верхнего
стонJсигнала.

Последовательность снятия
деталей

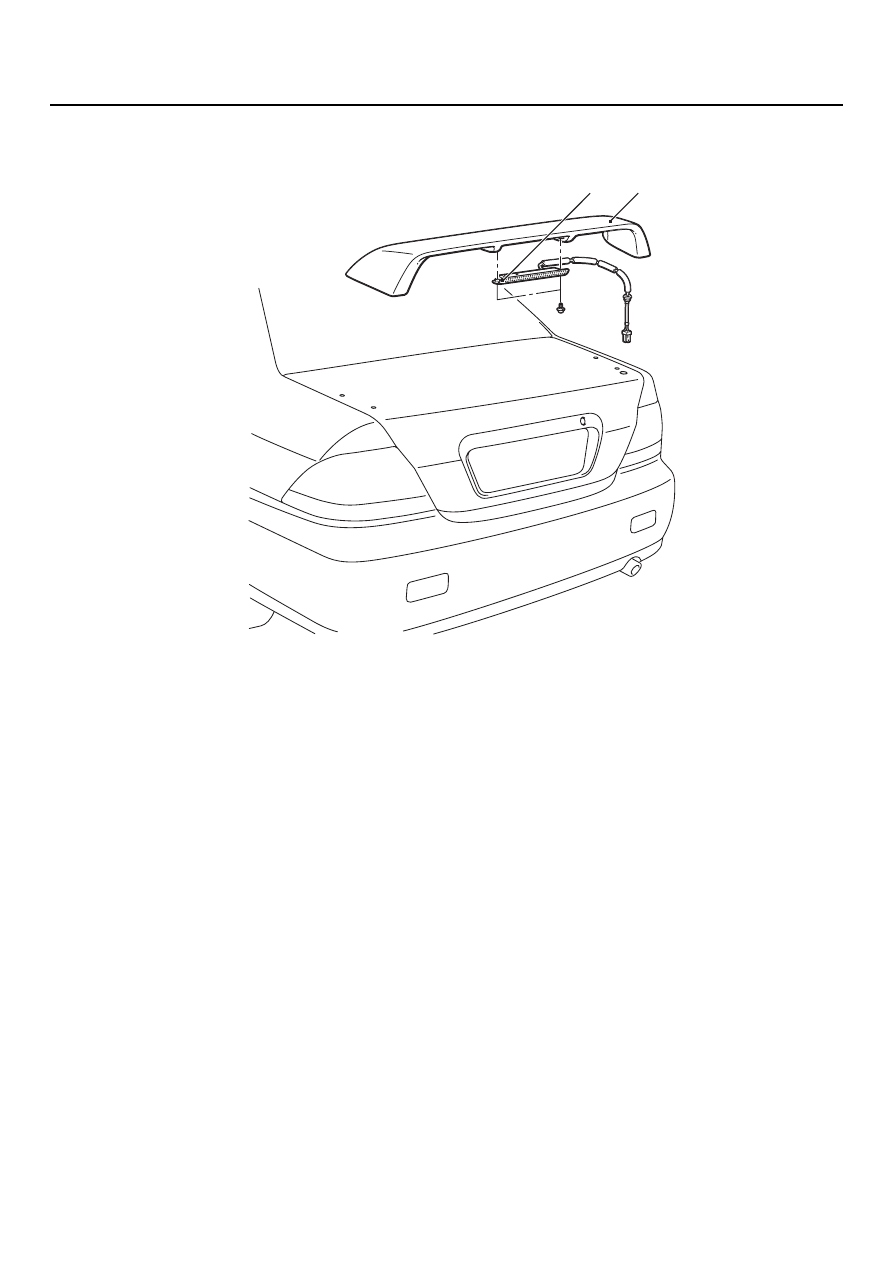

54A- 96

ВЕРХНИЙ СТОП3СИГНАЛ

ЭЛЕКТРООБОРУДОВАНИЕ

AC304750 AB

1

2

<С задним спойлером>

Последовательность снятия
деталей

1.

Задний спойлер (См. главу 51,
"Задний спойлер",

CTP. 51-17

).

<<A>>

2.

Верхний стопJсигнал.

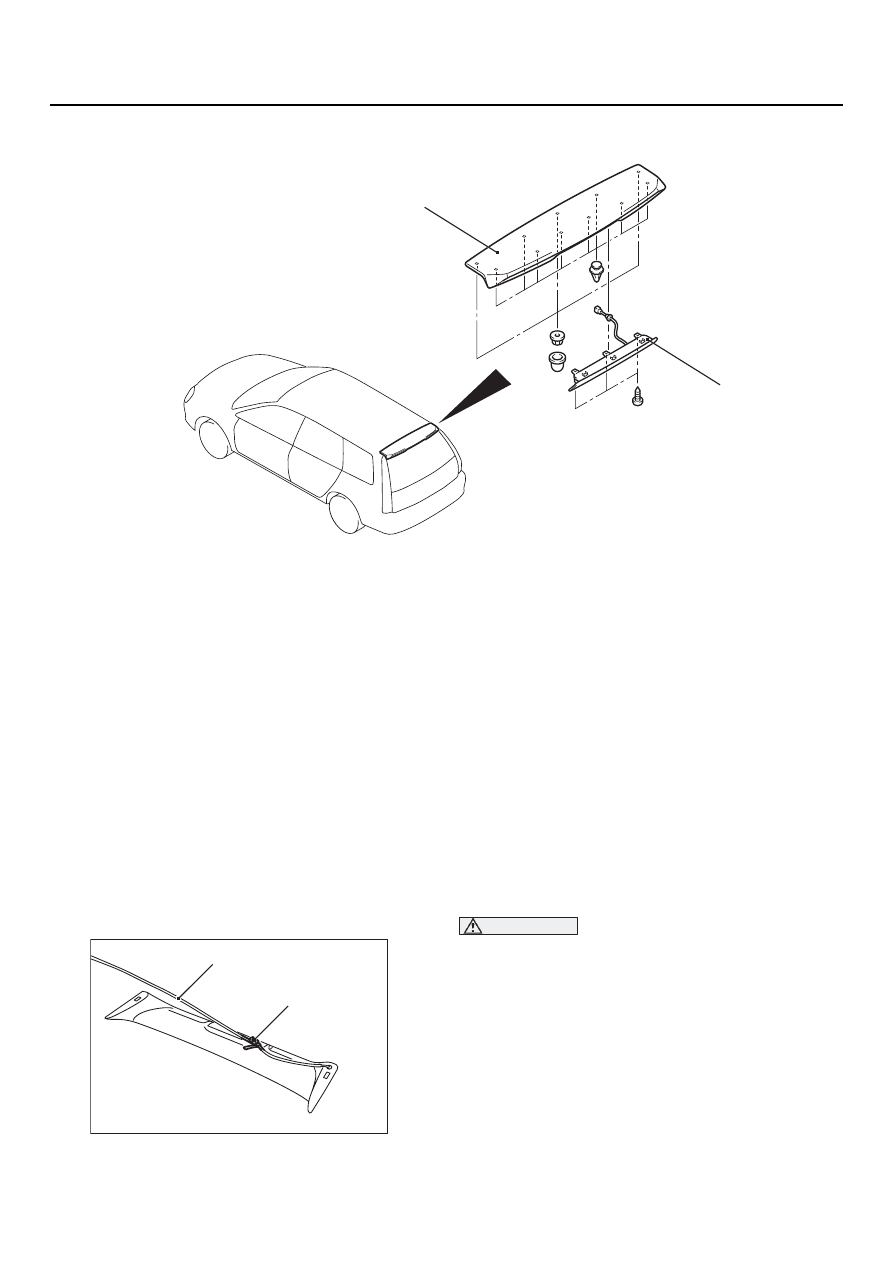

54A- 97

ВЕРХНИЙ СТОП3СИГНАЛ

ЭЛЕКТРООБОРУДОВАНИЕ

<Универсал>

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ ВЕРХНЕГО
СТОП3СИГНАЛА <С ЗАДНИМ
СПОЙЛЕРОМ>

Для облегчения прокладки жгута проводов
при установкие верхнего стопJсигнала
предлагается следующая последовательность
операций:

ВНИМАНИЕ

Убедитесь в правильном натяжении струн.

1. Привяжите струну к жгуту проводов верхнего

стопJсигнала (со стороны разъема).

2. Осторожно вытяните верхний стопJсигнал.

AC304722AB

2

1

Последовательность снятия
деталей

•

Верхняя облицовка задней
двери (См. главу 52A,
"Облицовка задней двери"

CTP. 52A-19

).

•

Соединение разъема верхнего
стопJсигнала.

•

Соединение шланга омывателя
заднего стекла (См. главу 51,
"Стеклоочиститель и омыватель
заднего стекла",

CTP. 51-28

).

1.

Задний спойлер (См. главу 51,
"Задний спойлер",

CTP. 51-18

).

•

Распылитель омывателя
заднего стекла (См. главу 51,
"Стеклоочиститель и омыватель
заднего стекла",

CTP. 51-28

).

2.

Верхний стопJсигнал.

Последовательность снятия
деталей

AC005190

Струна

Разъем
